功放的ABCD类

1、纯Class A（甲类）功率放大器

纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量。纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高品质系列才有这类功率放大器。这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，音响发烧友们对它的声音表现津津乐道。

小信号放大器主要包括：共射极放大器、共基极放大器、共集极放大器，如果这种小信号放大器能够对信号进行完整放大，那就就可以称为ClassA放大器。

A类扩大是音色还原度最高的一种放大方式，同时效率也非常低。

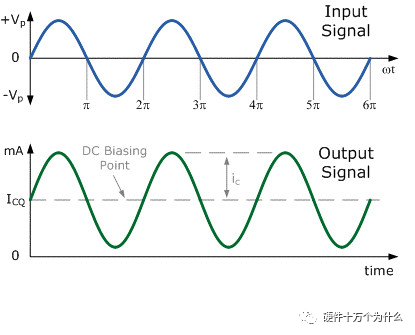

在讯号输入周期都是导通的状态(包含正周波和负周波)，因此即使是没有讯号输入时，功放也是持续在耗电，也因此A类有最好的线性度，而不会产生B类、AB类的交互失真(Crossover Distortion)问题。A类扩大能在放大输入讯号(蓝色)的同时，达到最小失真的输出讯号(绿色)

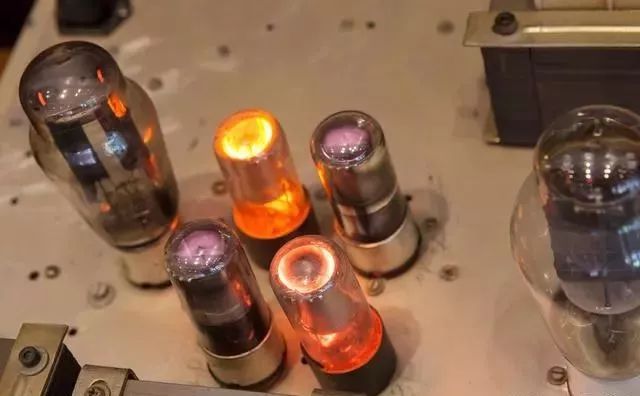

虽然A类能提供最低失真的音色，但它的效率只在15%-30%之间，大部分的电能都化作温度散失了，所以机身温度都很烫，基于散热考虑机器也只能做的很大台又笨重，在高温高电流的环境下放大组件(晶体管or真空管)也时常需要更换。

由于A类放大的声音有非常低的失真度，即便缺点甚多，仍有许多音响发烧友愿意花大钱追求几乎没有失真的音色。

小信号放大器的输入信号幅度很小，而且输出的变化幅度也很有限，如图所示，Ic以及Vce在各自的静态工作点(ICQ、VCEQ)上、下有限的范围内变化，而ClassA放大器不同，如图所示，为了获得最大限度的功率输出，它的Ic以及Vce都都在各自的极限范围内进行变化，对于Ic来说，这个极限范围是0~Ic(sat);对于Vce来说，这个极限范围是0~Vce(cutoff)。

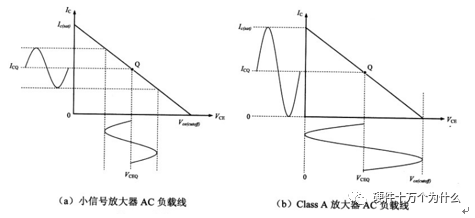

小信号放大器与ClassA放大器的AC负载线

ClassA放大器怎样才能获得最大输出信号

从上图的右图可以推断，如果Q点在 AC负载线的中间，则ClassA放大器可以获得最大的输出信号，在理想情况下，Ic可以从静态工作点ICQ变大到其饱和值Ic(sat)处，或变小到截止值0。如果输入信号的变化幅度超过一定范围，使得放大器进入饱和或者截止状态，则会出现下图所示的失真。
