基于stm32的多功能鱼缸设计

**

近年来嵌入式发展迅速,智能家居也进入了人们的生活。智能鱼缸却没有快速发展。我根据市场上相关设备现状的分析和研究,从系统集成角度进行设计和开发,提出了一套多功能的智能观赏鱼缸控制系统的设计方案。该控制系统以STM32单片机为控制核心,结合传感器技术,集多种控制功能于一体,包括检测温度、光线、自动充氧、加热等,同时在系统中设计一个蓝牙通信模块,可实现对鱼缸的远程控制和管理。整个系统分为两个部分:第一部分是以STM32为核心的控制部分,实现对各种控制参数的设置、存储、和处理。第二部分是手机安卓部分,通过手机端APP可以对鱼缸进行实时控制、参数设置等,实现人机交互。两个部分之间采用蓝牙通讯技术,将数据信息在上位机与下位机之间交互传输。

一、视频演示

演示视频跳转到B站

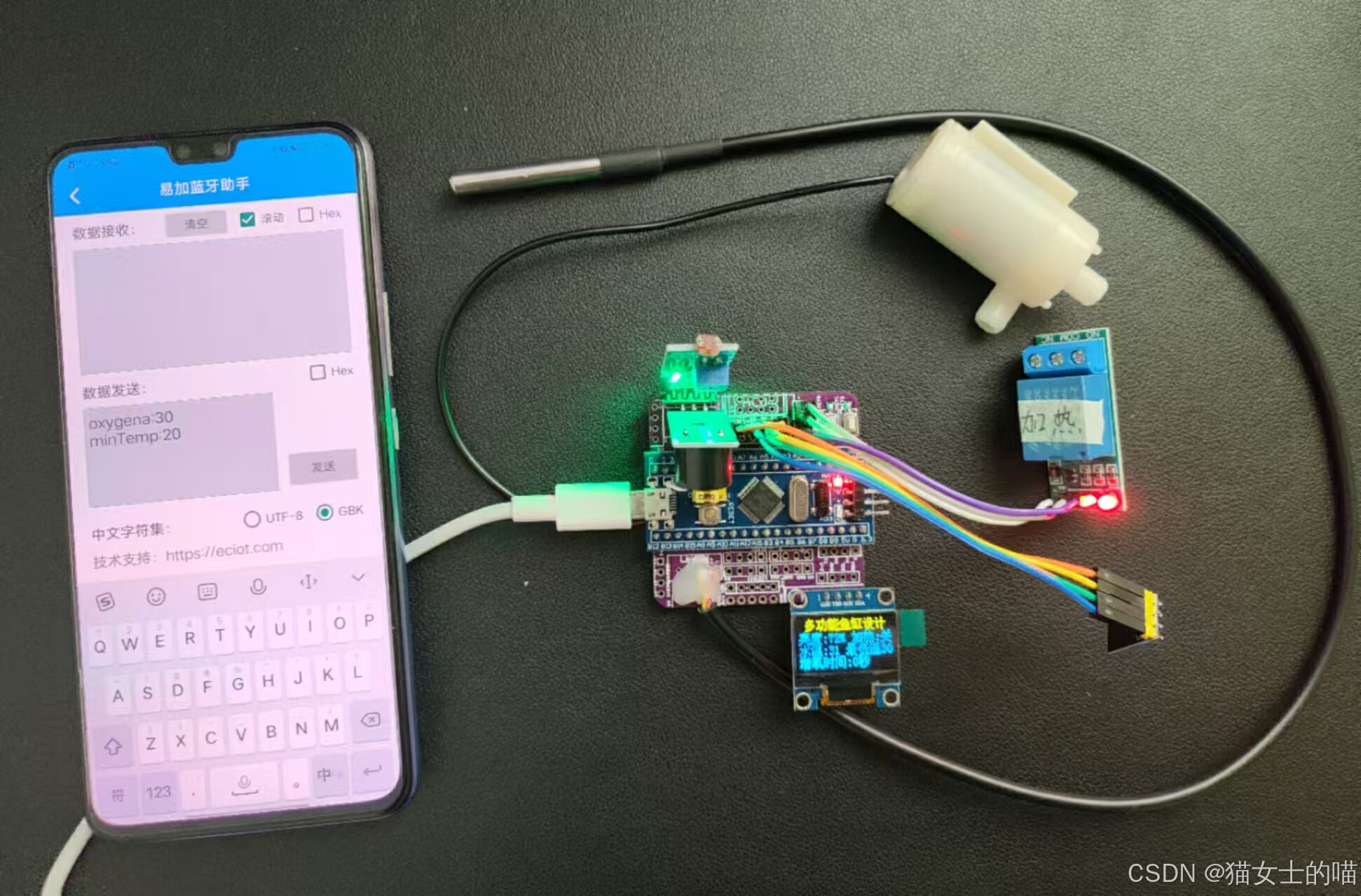

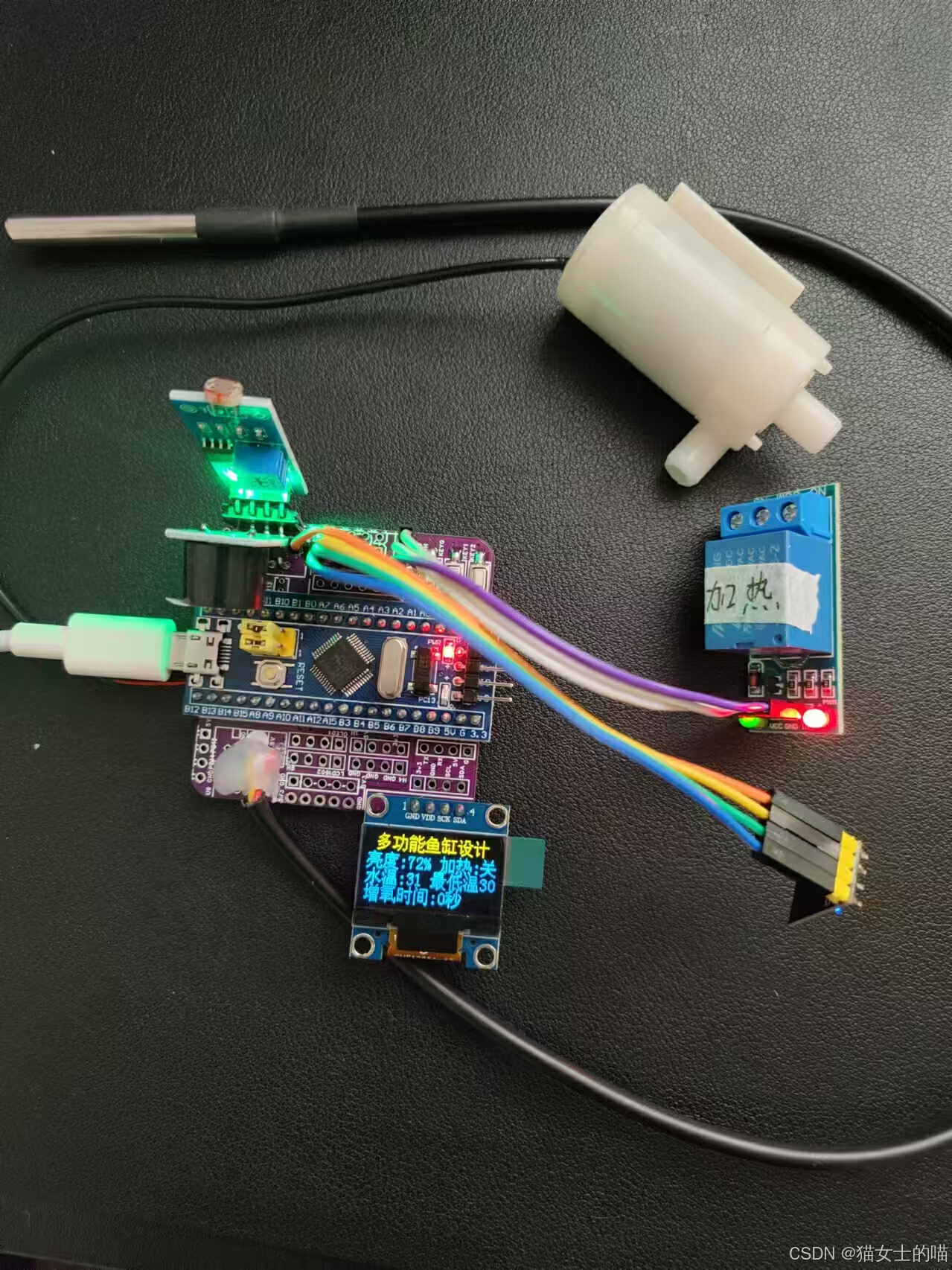

二、实物展示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、功能描述

(1)以STM32单片机为核心处理器,设计多功能鱼缸,实现鱼缸的环境测控
(2)使用防水型DS18B20温度传感器测量水温,当水温过低时蜂鸣器报警,系统启动加热继电器
(3)使用单片机定时模块,实现鱼缸定时增氧的功能
(4)可以通过蓝牙手机进行远程解锁,设置最低温数值以及增氧时间
(5)使用光敏传感器,实时监测鱼缸周围的环境光照强度
(6)OLED显示屏实时显示当前鱼缸内的环境值以及相应状态

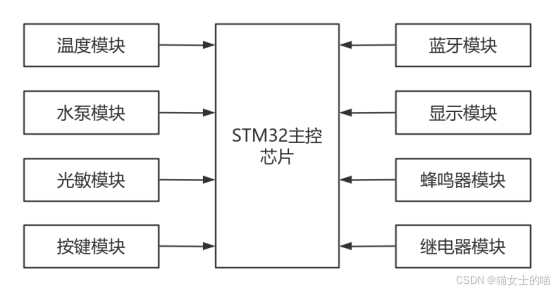

四、系统框图

在这里插入图片描述

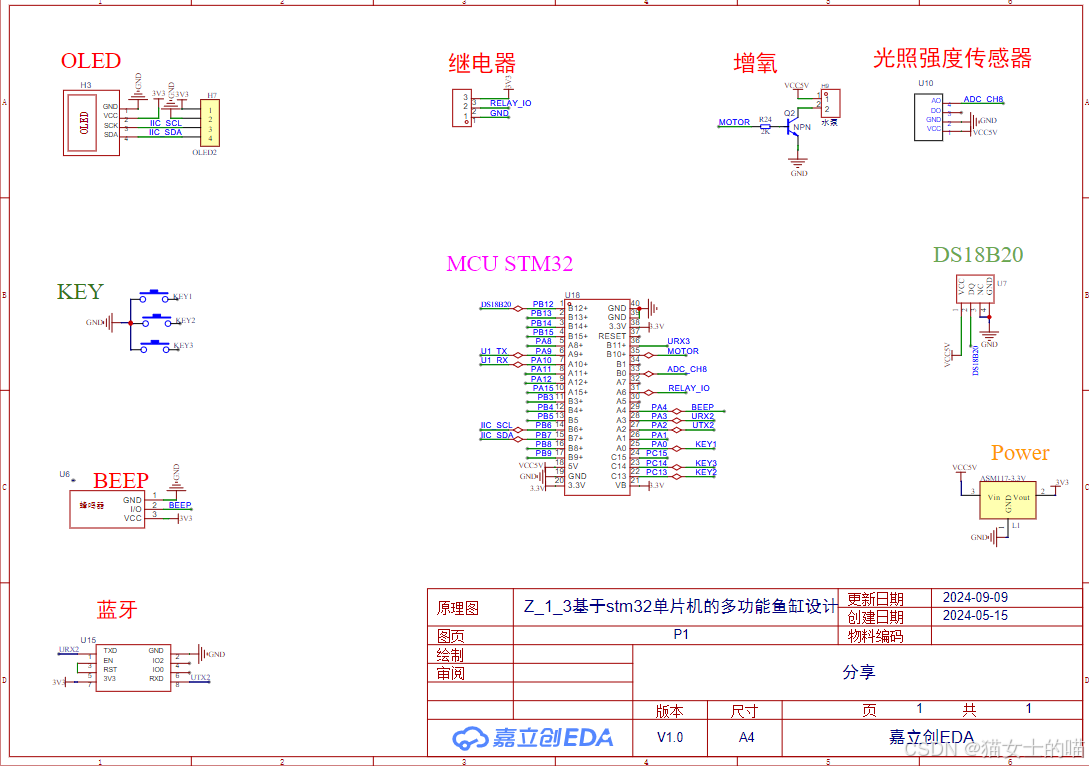

五、原理图
在这里插入图片描述

六、元器件清单

1.STM32F103C8T6主控芯片
2.OLED 0.96寸屏幕
3.ECB02H1蓝牙模块
4.水泵JT-DC3L
5.低电平触发有源蜂鸣器模块
6.继电器模块
7.光敏传感器模块
8.按键模块

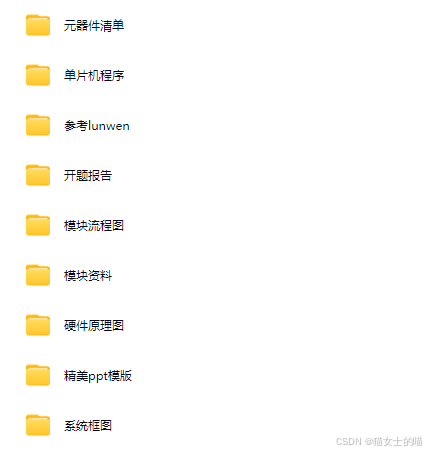

七、资料内容
在这里插入图片描述

八、项目获取

欢迎各位同学咨询探讨!

基于STM32的智能鱼缸设计是一个集成了微控制器技术和智能化设备的创新产品。它包括了多个功能模块,如水温控制、水质监测、自动喂食、照明控制等。 首先,STM32微控制器是一个高性能且低功耗的微控制器,它能够处理多个模块的数据,并对其进行合理的控制。其强大的处理能力和丰富的接口资源,使得它可以实现对智能鱼缸各种功能的控制。 其次,智能鱼缸通过传感器实时监测水温和水质等重要参数。当水温过高或水质不符合要求时,STM32微控制器将自动调节加热器或通风装置,以保持合适的温度和水质,保护鱼类的生存环境。 此外,智能鱼缸还配备了自动喂食系统。利用STM32微控制器,可以预设喂食时间和喂食量,定时给鱼类投喂合适的食物。同时,可以根据鱼类的需要,通过分析鱼类的体重和活动情况,合理调整喂食计划,确保鱼类的健康成长。 最后,照明控制是智能鱼缸设计中的一个重要组成部分。通过STM32微控制器,可以设置不同时间段的照明模式,如白天仿真光和夜间柔光,在模仿自然光线的同时,为鱼类提供舒适的居住环境。 总的来说,基于STM32的智能鱼缸设计通过强大的微控制器处理能力和丰富的接口资源,实现了水温控制、水质监测、自动喂食、照明控制等多个功能。这样的智能鱼缸设计不仅方便了饲养者的管理,同时也提供了更好的鱼类生活环境,促进鱼类的健康成长。
