三极管与MOS管组成的电源开关电路一定是NPN与PMOS管组合么？









PNP与NMOS管可以组合么？

那今天我们就来讲解下关于MOS管和三极管之间的一些组合优势。

在电子电路中，电源开关电路是一种常见的电路配置，用于控制电源的开关操作（一般由三极管和MOS管组合而成）。然而三极管和MOS管之间的组合不仅限于NPN与PMOS管，实际上，还可以使用PNP与NMOS管进行组合。

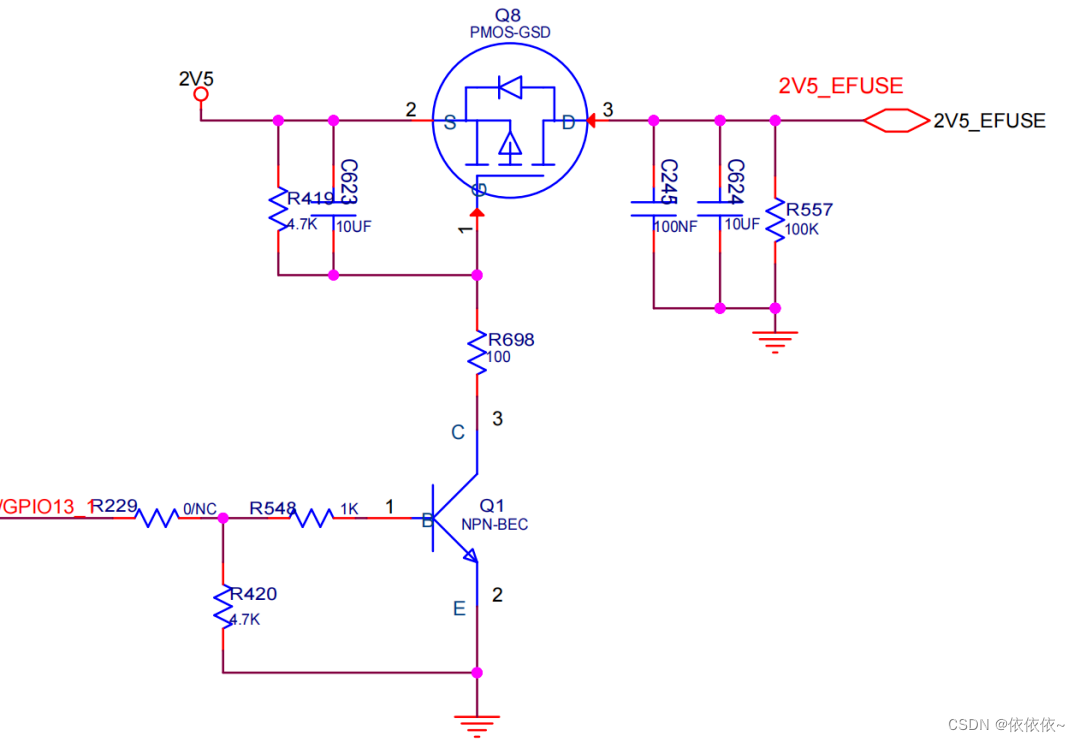

在某些电源开关电路中，NPN和PMOS组合是比较常见的。NPN三极管用于控制基极电流，PMOS管用于控制高电压或高功率负载。其中NPN三极管用于低电压和低功率控制信号，而PMOS管用于高电压和高功率负载。

这种组合适用于需要较高电压和功率的应用：

电流放大能力：NPN三极管具有较高的电流放大能力，可以提供稳定的控制信号，同时也能够承受较高的电流负载。

高压控制能力：PMOS管作为功率开关元件，适用于高压电源开关电路，能够承受较高的电压。

低功耗：NPN与PMOS管之间的电流放大作用，使其可以在较低的功率下完成电源开关操作，降低功耗。

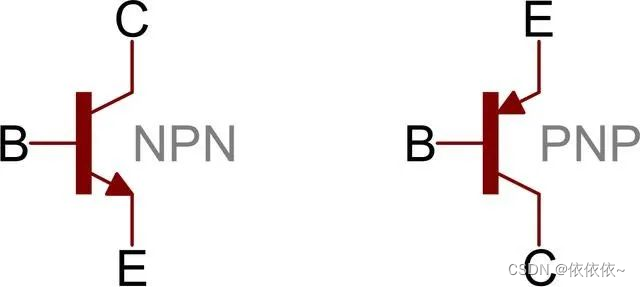

虽然NPN与PMOS管组合在电源开关电路中应用广泛，但并不意味着PNP与NMOS的组合不可行。

PNP和NMOS，这种组合适用于需要负电压供电的应用，其中PNP三极管用于负电压供电，而NMOS管用于控制信号。（买元器件现货上唯样商城）在一些特殊应用中，如负电源电路和功率逆变器中会经常使用。

低电压控制能力：PNP与NMOS组合能够在低电压条件下实现开关操作，适用于低电压电源开关电路。

快速开关速度：NMOS管具有较快的开关速度，可以实现快速的开关操作，适用于高频率应用。

低成本：PNP与NMOS的组合相比于NPN与PMOS的组合，成本更低，大家都知道PMOS较NMOS价格较高，这对于一些成本敏感的应用来说是一个优势。



不过，PNP与NMOS的组合存在一些挑战需要克服。

其中一个主要挑战是其电平转换问题，原因是NPN与NMOS的电压极性相反，需要进行电平转换以实现正确的开关操作（可以通过使用电平转换电路或者驱动器来解决）。

除了NPN与PMOS以及PNP与NMOS的组合外，也存在其他可能的组合方式：NPN与NMOS、PNP与PMOS。这种组合适用于特殊应用，例如需要高速开关和低功耗的场合。
