车载低压电子设备的电能通常来自于存储在12V蓄电池中的电能，并通过保险丝盒分配给各个用电单元。（找元器件现货上唯样商城）随着汽车功能的升级，在电动化、智能化、网联化发展的大趋势下，汽车业新一轮革新正在快速进行,同时催生了更多新需求也给电子业的发展带来了新的增长点。

电子电气架构（EEA）的升级，正是在这种大趋势下发生。当系统总负载增加后，在系统能量传输转换过程中的功耗、电缆直径、功率密度、整车重量等诸多因素需要被重新考虑。48V配电系统，在提升系统功率的同时，能有效降低能耗，是传统汽车配电向新型汽车配电发展的一个很好的方向。

在传统的电源系统中，机械继电器负责在负载与电池之间进行供电切换。当继电器触点开合时会产生电弧，若考虑系统的稳定可靠，选用的继电器需要带有灭弧功能，这会额外增加整机的成本。此外，随着时间的推移，触点老化不可避免，继电器的预期寿命影响着整车的长期可靠性。



Infineon推出了Power PROFET™ +24V/48V系列智能高边功率开关，可以在24/48V电压下可靠的开关大电流负载。该系列继承了Infineon智能功率器件的一贯优点，低导通电阻，高精度，诊断保护丰富。芯片采用TOLL (PG-HSOF-8)封装结构紧凑，热阻低，提供了出色的功率密度。目前BTH50015-1LUA、BTH50030-1LUA已经支持申请样品测试。

在更高电流的配电应用上，设计采用了预驱+MOSFET的方案，均衡了实用性与性价比。新一代预驱2ED4820-EM是专为大电流48V汽车应用设计的栅极驱动器，具有强大的栅极输出能力，可并联驱动多个MOSFET，从而最大限度地降低传导损耗。支持共源、共漏等背靠背结构；芯片具备SPI接口，便于配置、诊断和控制；提供多种保护机制包括供电欠压过压检测、电荷泵过压检测、栅源欠压检测、漏源过压检测；具备可配置过流保护，集成过温警告和保护等诸多特性，非常适合48V汽车应用

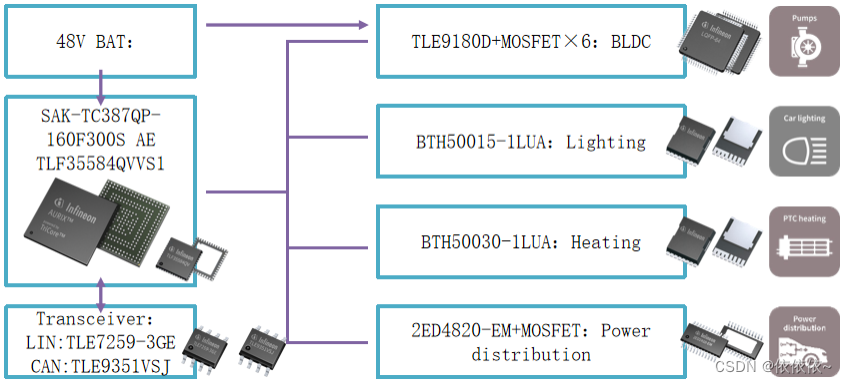

系统主控MCU采用SAK-TC387QP-160F300S AE ，PMIC采用TLF35584QVVS1，电机的运动控制采用TLE9180，有关这方面的详细介绍，请参照品佳有关MOTIX™与AURIX™应用的相关专题。








►核心技术优势

安全性：欠压过压检测、过温检测以及多种诊断与保护确保系统安全与稳健 灵活性：可配置过流保护 可扩展：搭配不同的MOSFET可以实现不同功率等级的扩展

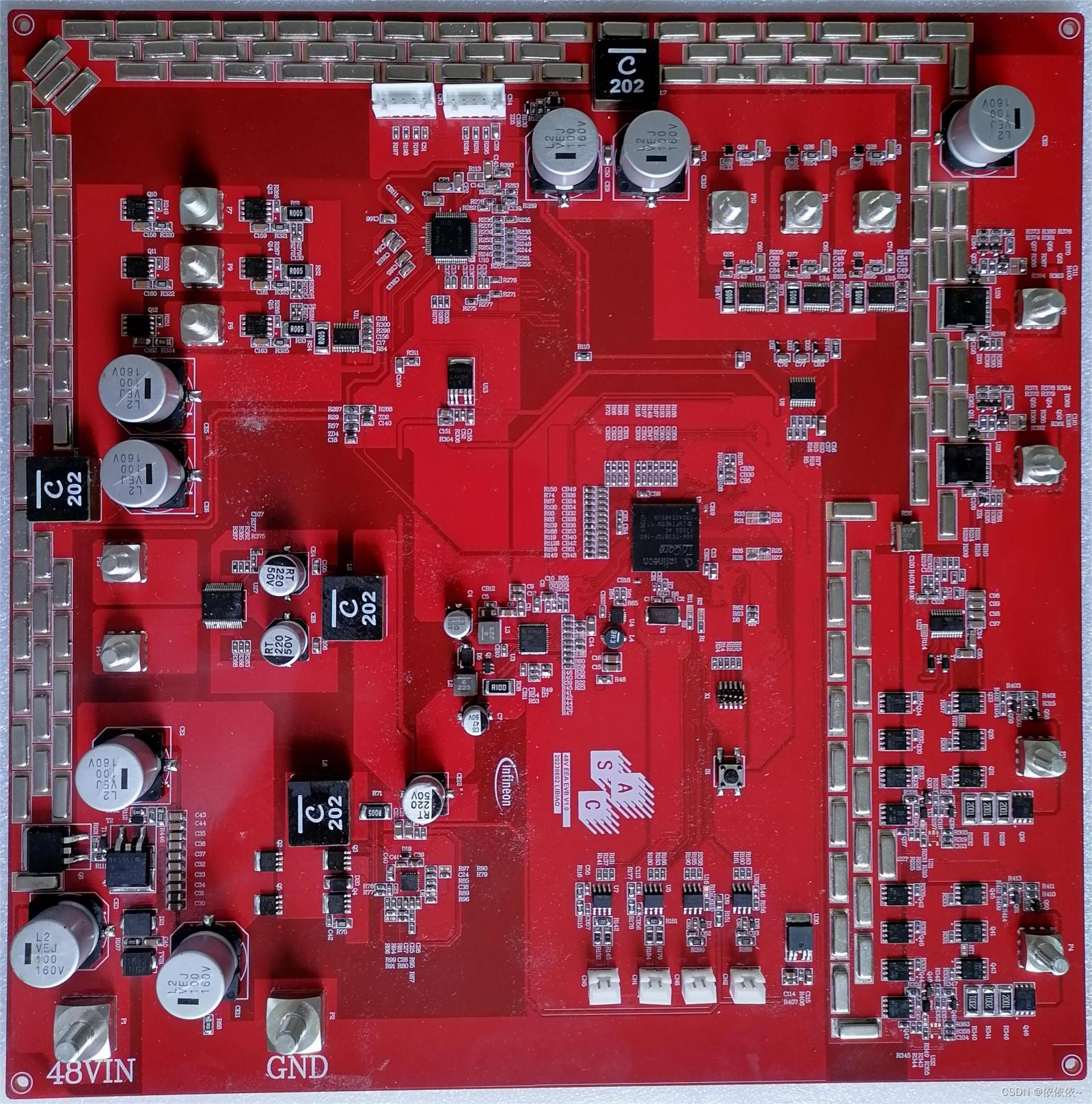

►方案规格

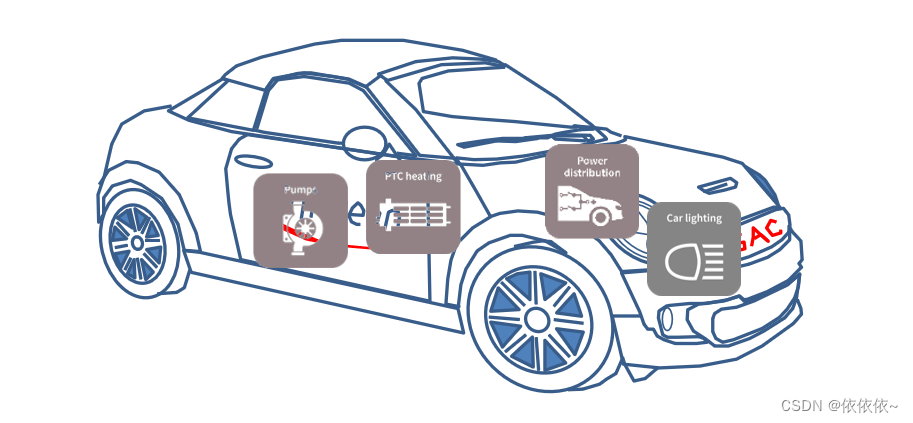

输入：48V 输出：48V600W、48V10A，48V20A...... 负载类型：支持阻性、容性、感性负载 功能：支持照明、加热、配电以及BLDC驱动，满足新型电子电气架构对电动汽车的需求
