十五届蓝桥杯EDA组国赛备赛（十五届省赛真题PCB分析）

前言

蓝桥杯省赛的成绩已经出来了，不知道大家结果如何，反正博主是翻车了，一个封装绑定错了无缘省一，不过好在其他部分应该做的不错，最终是省二，不过问题不大，由于博主已经获得过国奖，所以这次结果没有什么影响，现在看文章的同学应该是准备国赛的同学吧，那么我也在这里最后分享一下我的心得，我也在赛后重新做了一下省赛题目，给大家参考一下。

首先分享一下我的省赛PCB绘制情况：

可以看到那个数码管是不是小了一圈，正因为这个封装绑定错了，在比赛时我的封装库有40个封装，而元器件仅有28种，因此组委会应该是给多了的，并且数码管的前缀都一样，引脚数量也一样，所以绑定之后没有检查导致后面全错了，按照往年应该是一一对应的，不知道今年是咋回事考了个细心，所以大家国赛的时候一定要检查仔细，不要一失足成千古恨。

下面就来分享一下我的布局思路，其实十五届省赛的难度对比十四届是降了很多的，大概跟十三届国赛的难度差不多，所以只要训练到位，布通其实问题不大，如果说想要拿高分，那必然是需要布局美观，下面就一部分一部分来分享一下：

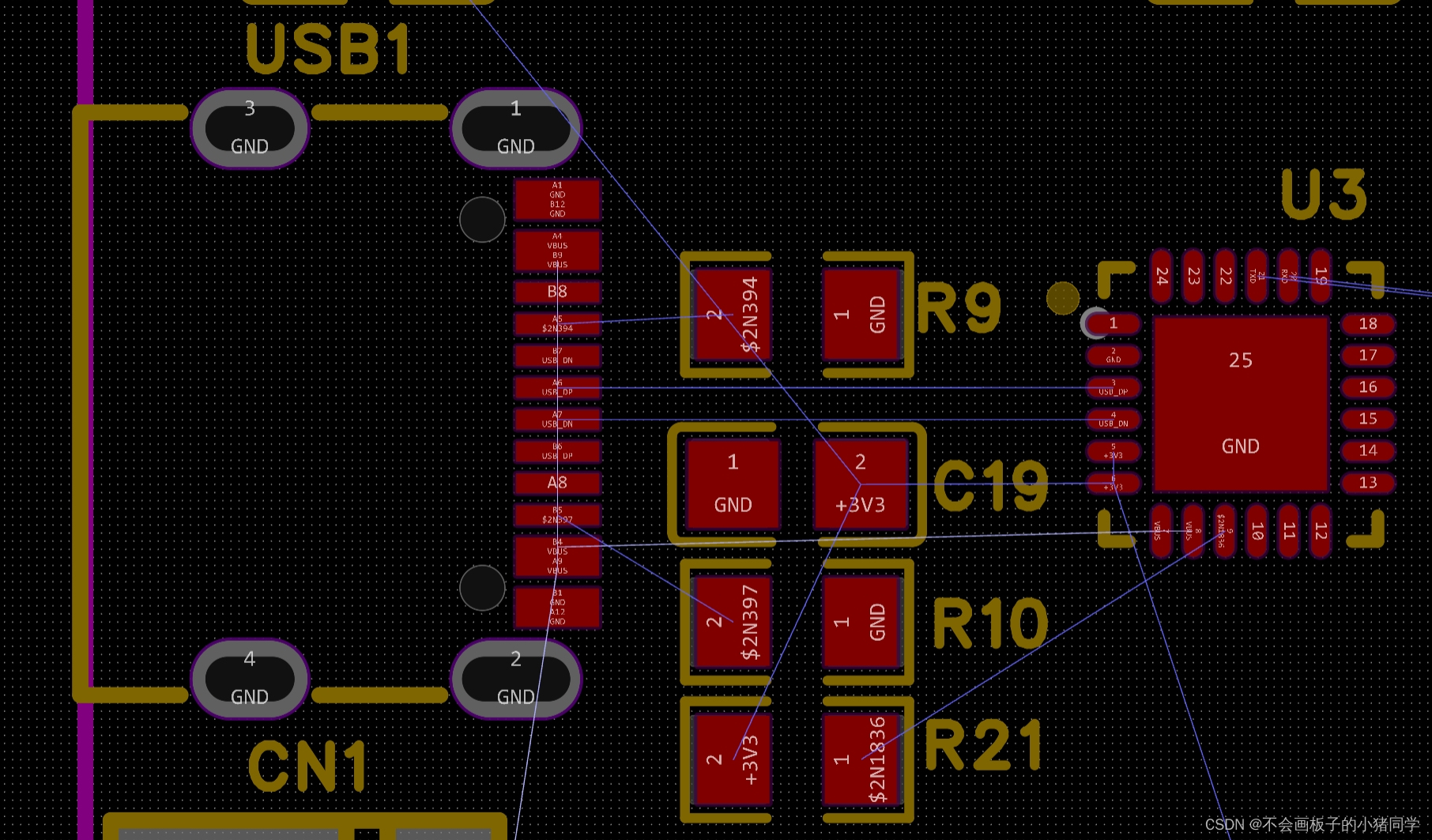

首先从串口部分来看，串口是有两条线可以构成差分对的，省赛没有要求这个，但是十四届国赛时是有要求的，就是网络USB_DP和USB_DN，从布局上看可以直接连起来，但是不要忽略了在TYPE-C端口上还有两个焊盘网络需要连接，所以等长主要体现在焊盘上的线如何连接了。

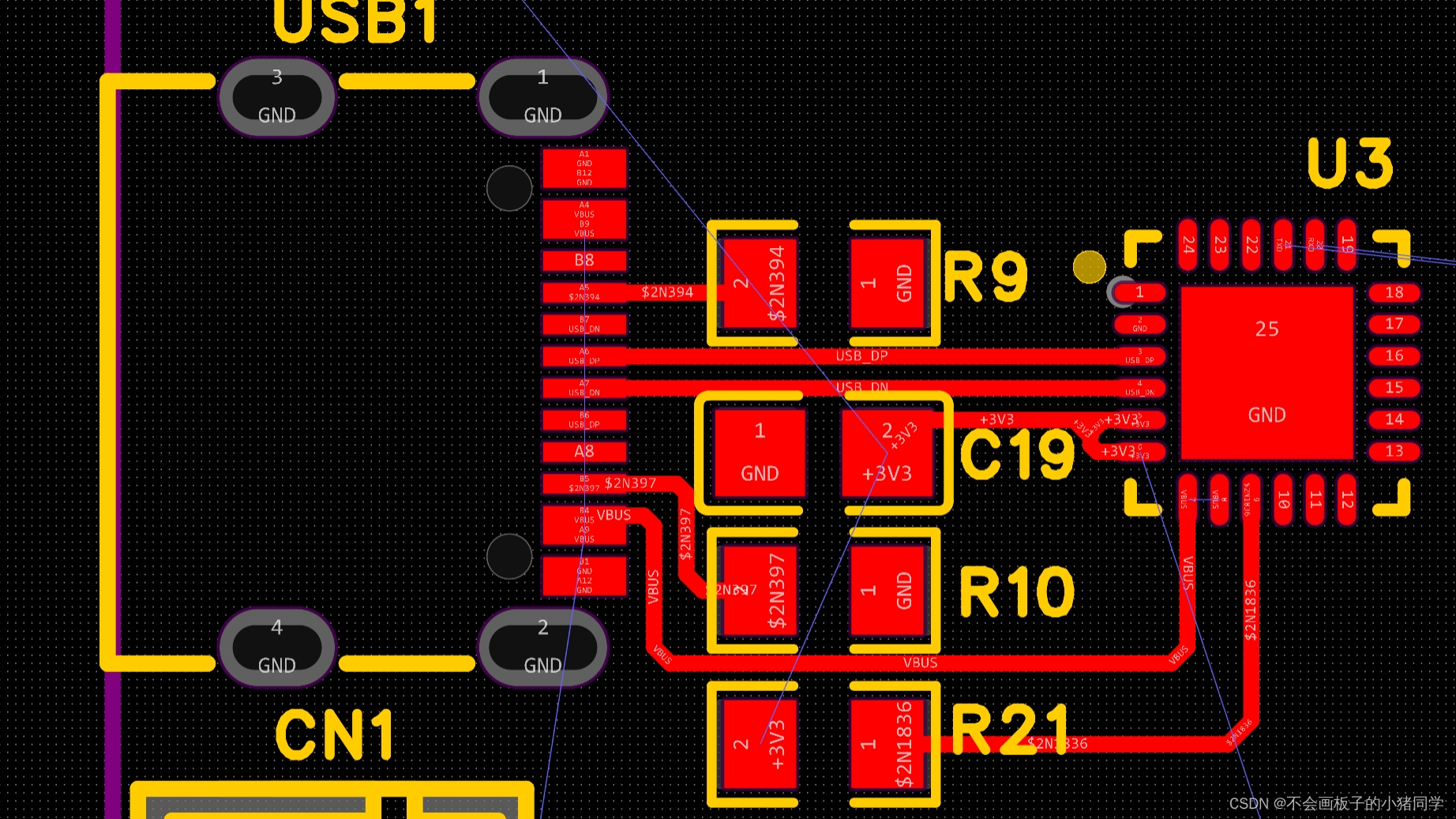

其他的阻容元件按照一个顺序摆放即可，大家可以现在脑子里过一遍走线大概怎么走，然后就可以摆放元器件了，下面就是这个布局的大致走线：

可以看出内部走线信号线不需要打过孔。

随后我们来看VBAT电源部分：

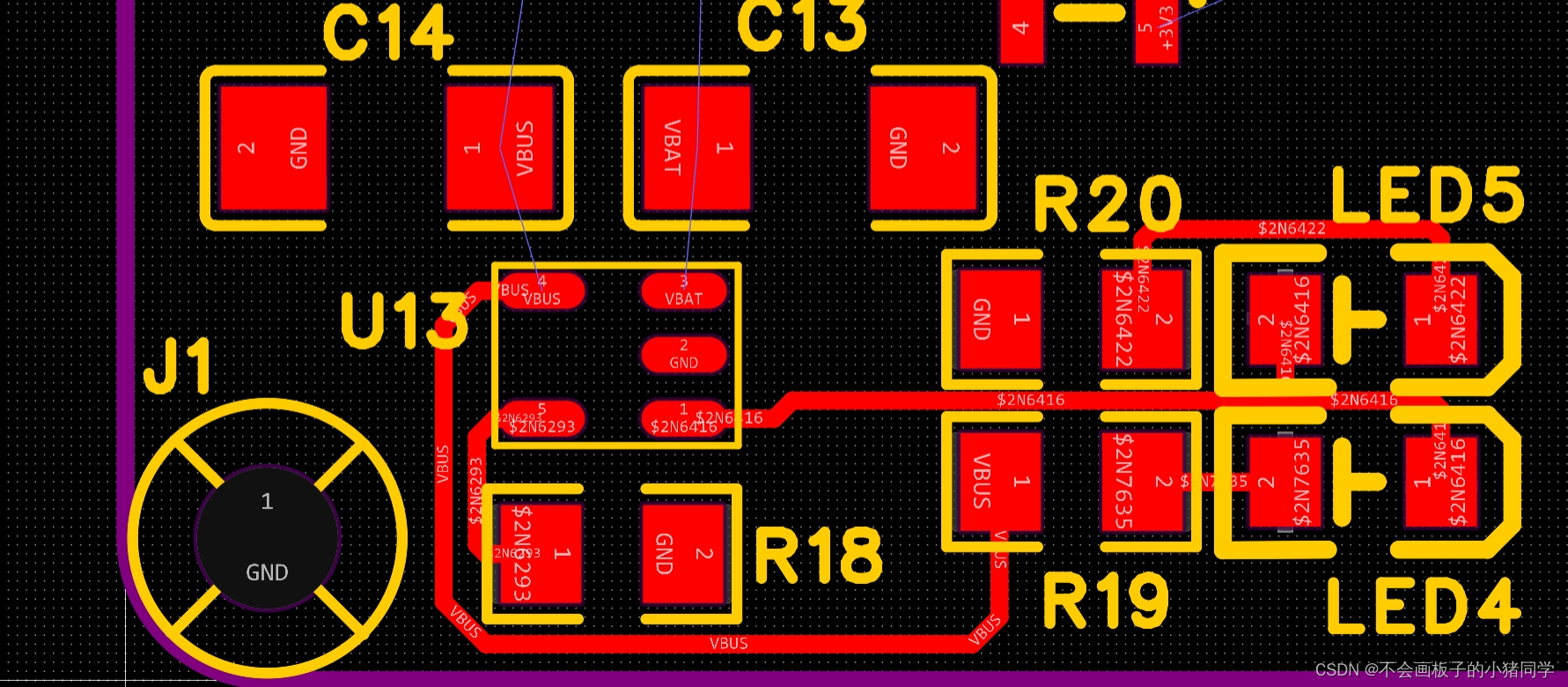

这里在原理图是分为了两个部分，我在图片中框了起来，上面部分可以根据顺序，然后对称布局，会显得比较美观，下半部分在考虑顺序的情况下美观布局即可，难度不大，但是大家可能会好奇我的LED灯为啥会这样布局，其实也是考虑到美观和对称，并不局限于网络的连接，由于这不是重要的信号线，因此走线长一些其实问题不大，下面就看下这一部分的大致走线情况：

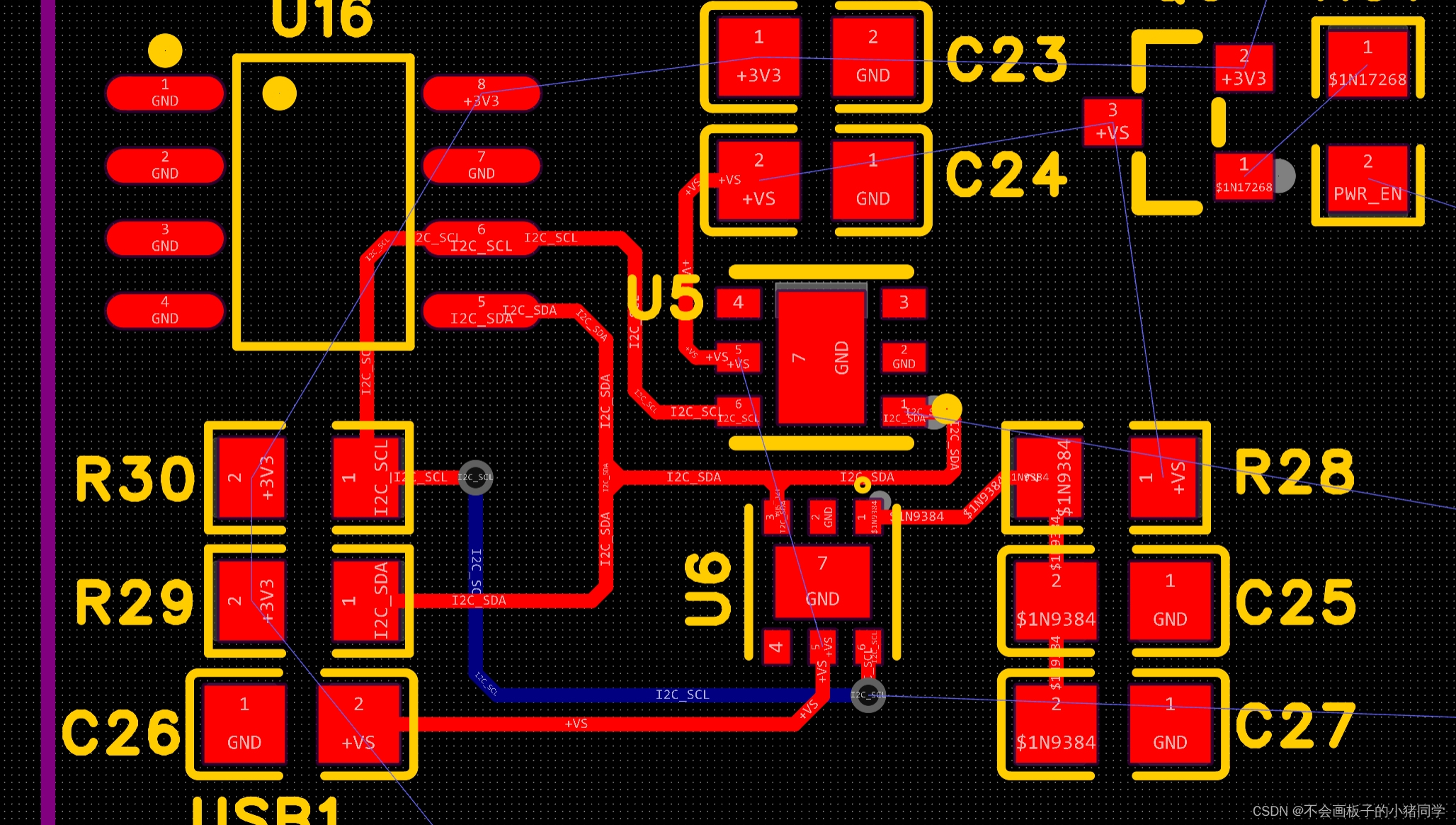

这里在布局时我也是线大致看了一下走线情况，然后就这样子完成了，不会有过孔且元器件摆放整齐。

接下来就是一个数码管驱动电路，根据芯片的引脚排放，我是放在了左边边框偏上的位置，具体的布局和大致走线情况就看图片吧，没什么好解释的：

然后就是我个人的一个想法，在数码管下面，有很多的电阻，首先连接芯片然后连接到数码管，而这些电阻放在数码管旁边时，上面的飞线很容易让人根据对应引脚摆放，但是这样会出现一个问题，就是芯片到电阻的走线比较乱，需要打很多的过孔，并且芯片到电阻的位置比较少，因此我认为电阻的摆放应该按照芯片引脚的顺序排放，这样在数码管底下打过孔影响不大，且走线更加美观，布局如下：

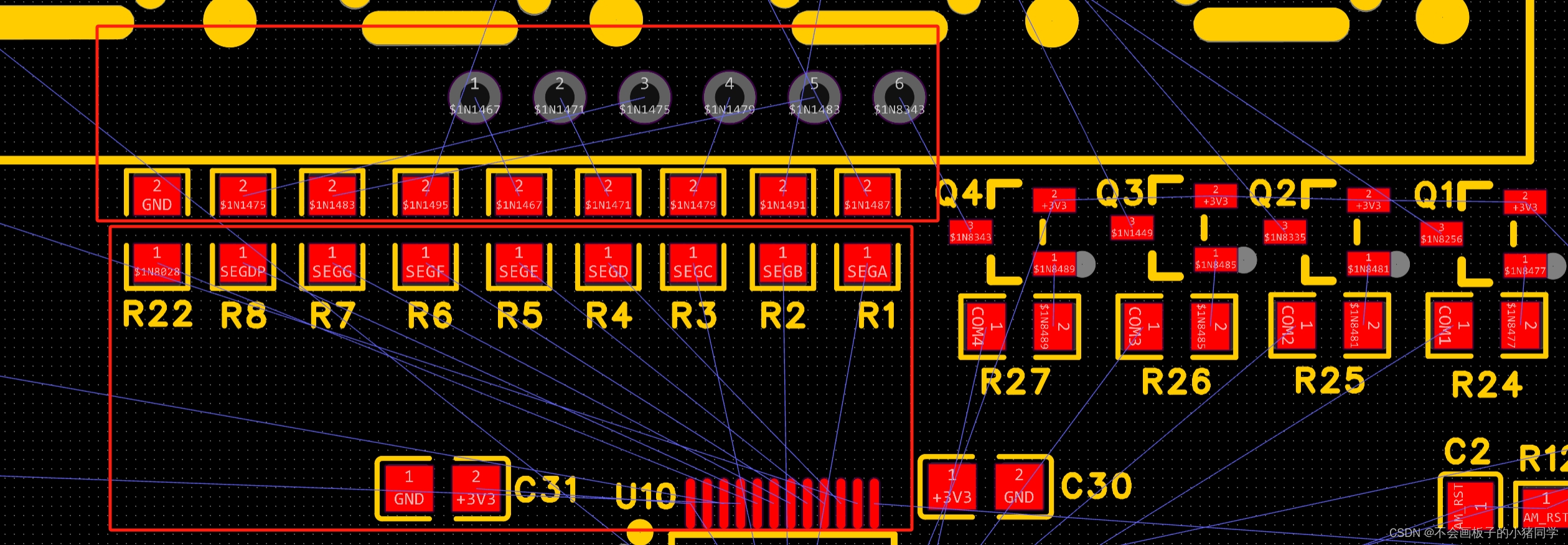

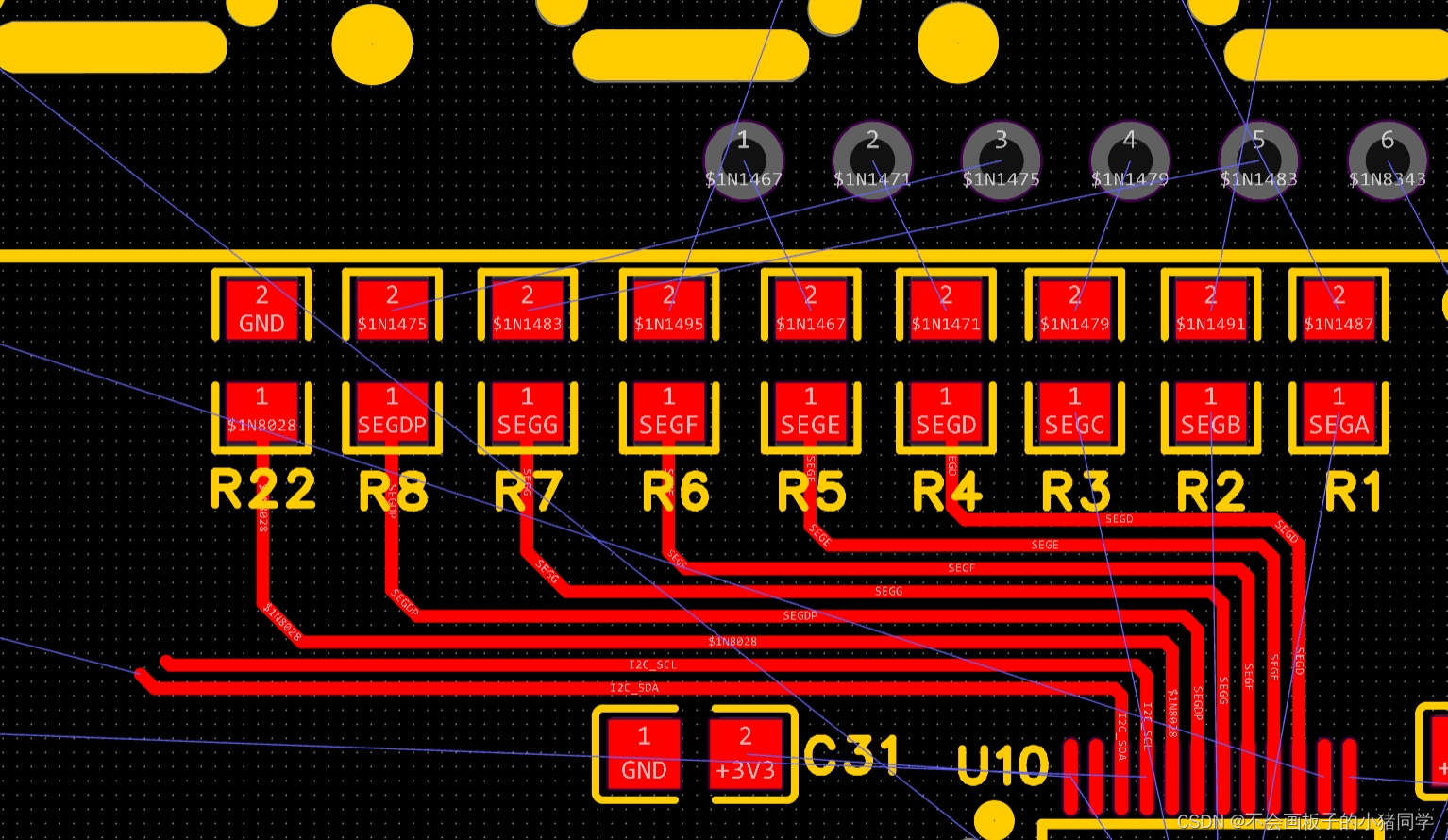

根据这一布局进行走线：

可以看到芯片到电阻的线会整齐很多，而电阻连接到数码管引脚的难度不大。

接下来就是按键，这是非常大的四个按键，根据引脚位置我是选择放在板子下端，水平排列：

其中有LED灯和光敏电阻，在省赛比赛时我是放在图中位置，因为这样可以避免一个过孔，刚好线可以绕过去，但是因为比赛时我的数码管比较小，上面的空位比较多才这么干的，现在应该把他放在左边的空位上，这里就能够更舒服地走线了。

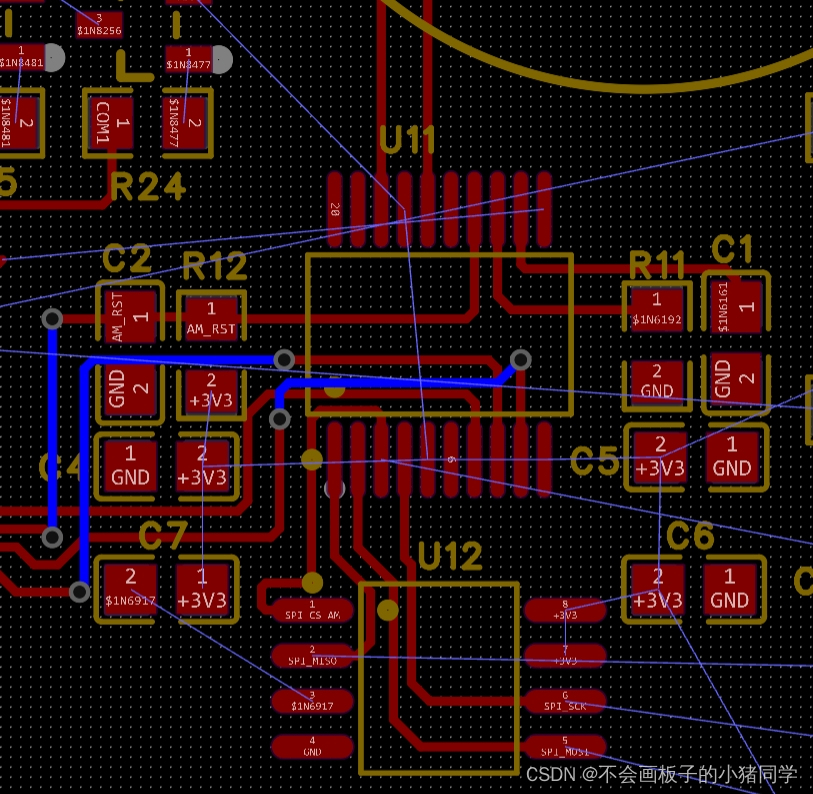

SPI引脚的驱动还是什么芯片，我选择放在右端中间位置，这也就是根据芯片引脚排列摆放的，没什么问题，阻容元器件就按照要求摆放布局走线即可。

至于高速线的走线方式我不太理解，因为我只知道差分对，但是这玩意我觉得对于单片机来说影响不大，而且还是双面板，因此在这里不需要纠结太多，布通且美观就好。

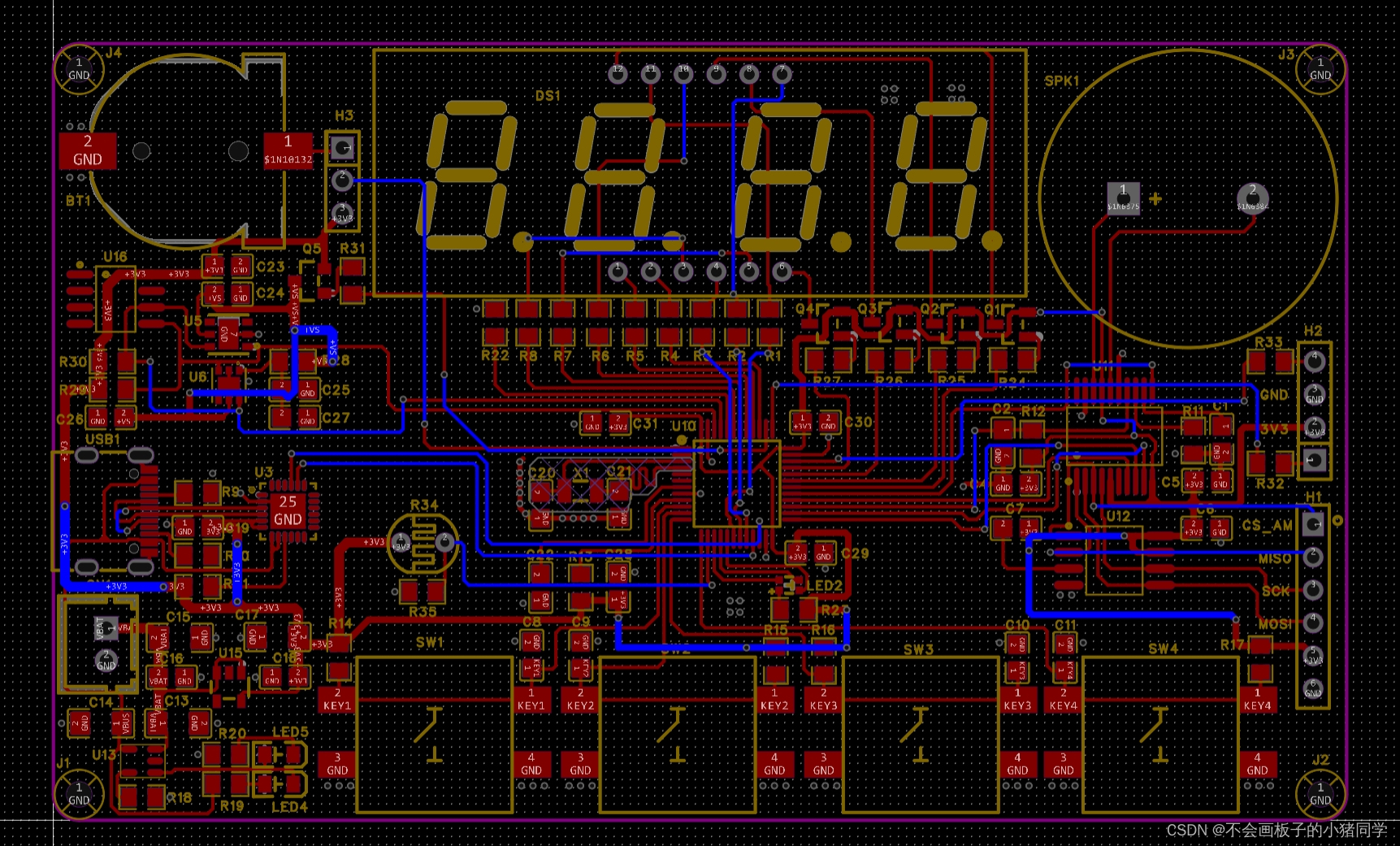

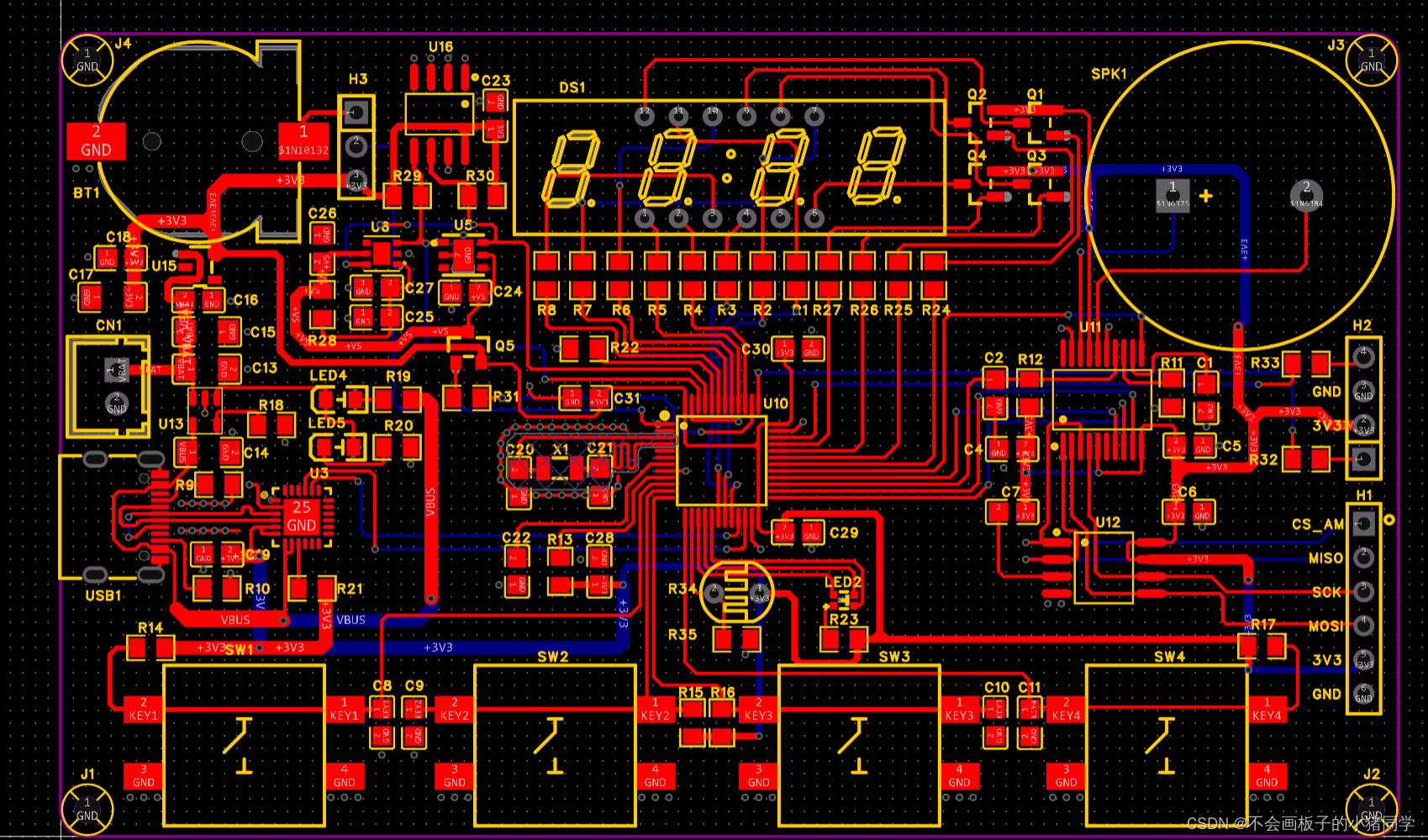

差不多布局走线也就是这样子，然后就可以参考一下我总的布局走线情况，不知道与各位省一选手对比如何，这个板子难度不大，大家参考一些细节就好。

本人实力有限，分享内容仅供参考，如有疑问可以在评论区提出，客观题和设计题（电源电路设计那道）我都不太会做，所以就不分享了。希望大家国赛加油，广西赛题如果有空我会做一下然后发出来，因为博主还有考研的压力，所以不能给大家写太多了，希望大家国赛能够取得满意的成绩吧。
