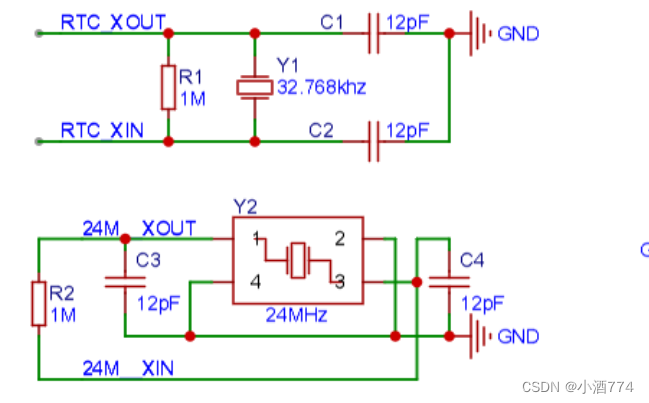

这个为晶振电路,上Y1提供低速时钟,下Y2提供高速时钟。

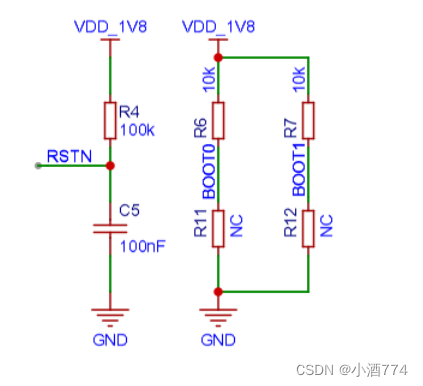

左图为复位电路,右图为通信下载电路BOOT0和BOOT1

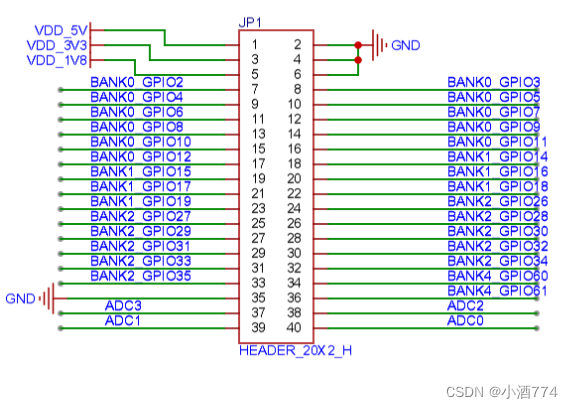

这是k230排针口的对应作用

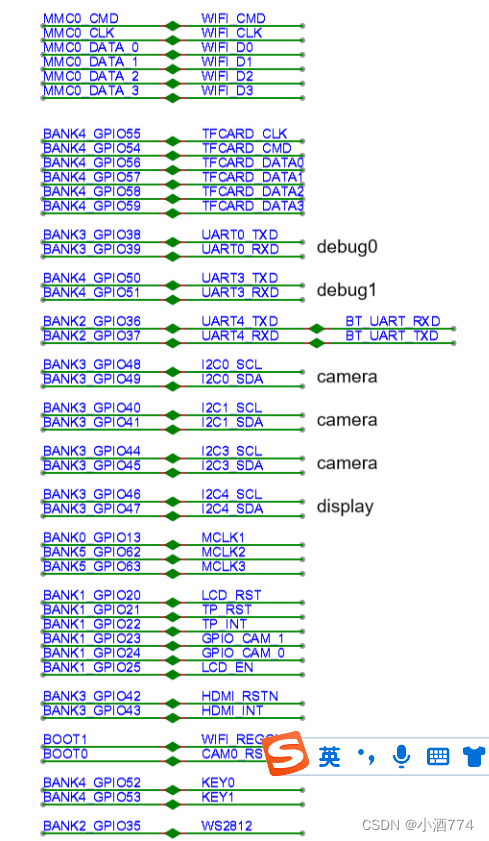

这是对应的io口外接的外设模块,由上往下分别是wifi模块、tf卡模块、串口通信模块、I2c模块作为camera以及display的输出端、mclk主时钟、LCD及tp复位和输入、hdmi高清口,按键等。

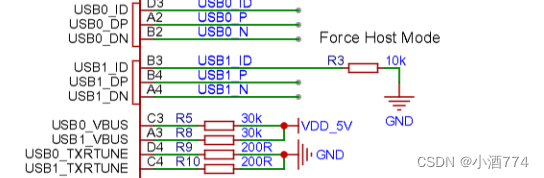

USB的接入口

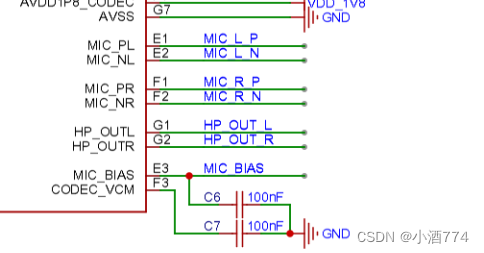

麦克风接口

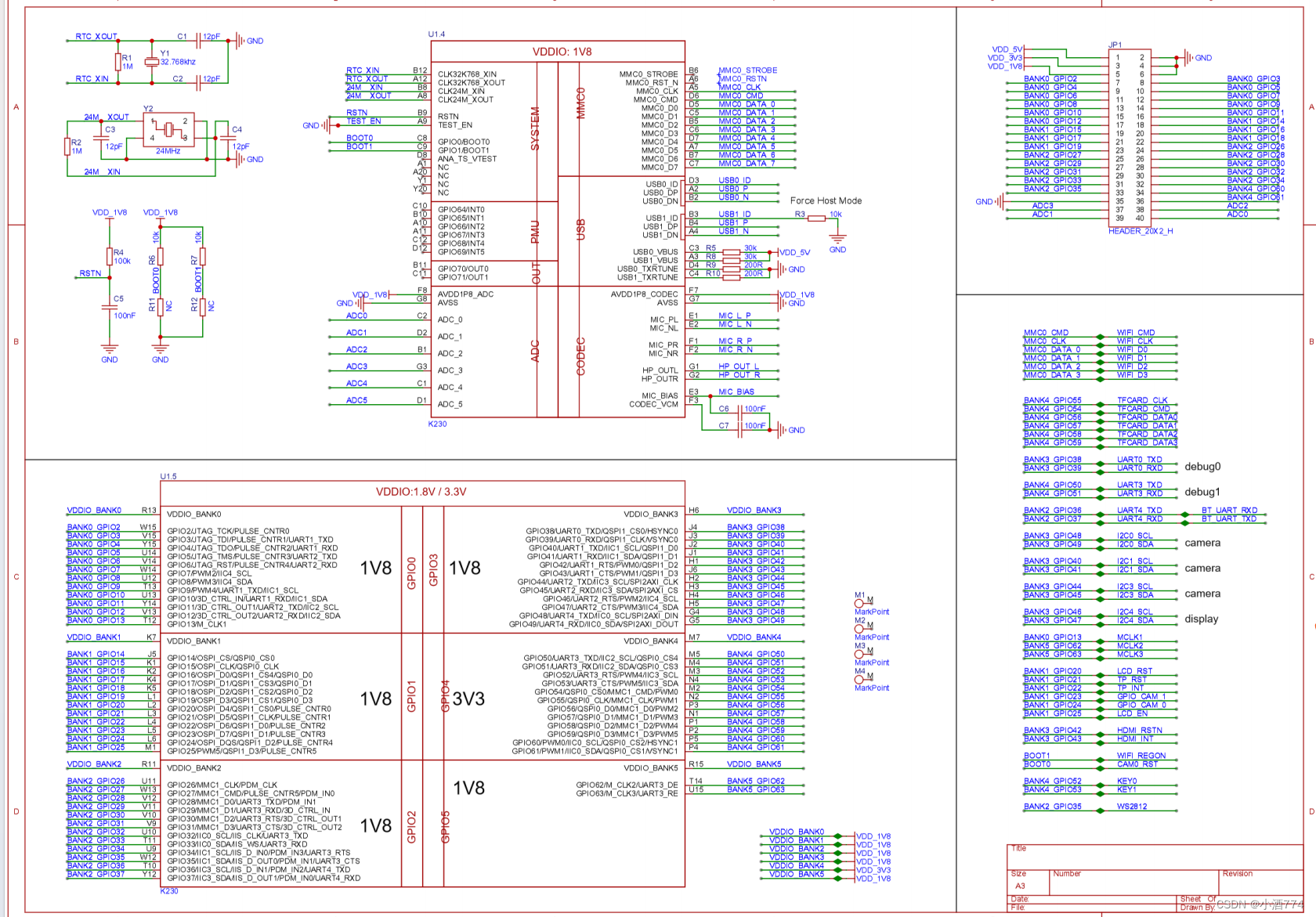

电源地以及各个管脚的连接情况
