10月24日蓝桥杯单片机培训（Keil+IAP15F2K61S2单片机+CH451）

胡灵翼

已于 2024-10-29 20:31:17 修改

阅读量1k

点赞数 8

文章标签： pcb工艺 1024程序员节

于 2024-10-21 21:00:45 首次发布

原文链接：https://blog.csdn.net/wy1948/article/details/113530260

版权

一、

一、资料下载

二、安装注册机打开设置>隐私和安全性>病毒和威胁防护，关闭防火墙

三、安装其他

四、新建工程

一、新建工程模板

1.新建文件夹：右键-单击-新建文件夹-重命名为工程名

2.添加User用户文件夹：双击进入工程文件夹内-新建User文件夹

3.新建工程：

4.修改品字工具信息：点击品字工具箱-将第一栏改成工程名字-第二栏改成User

5.修改魔法棒信息：点击魔术棒-点击Output-勾选CreateHEX（千万切记，因为新安装默认没有勾选CreateHEX，只有生成了HEX文件，才能在”打开程序文件”中找到并烧录）

进入百度网盘，点击51单片机入门教程资料->编程软件，下载编程软件里的东西即可
keil安装可以参考[1-2] 开发工具介绍及软件安装_哔哩哔哩_bilibili

二、安装注册机
打开设置>隐私和安全性>病毒和威胁防护，关闭防火墙

任务管理器或电脑右下角的“^”关闭杀毒软件

一）、注册机资源
百度链接：https://pan.baidu.com/s/1chvIeo9UVhnDK-a-Jq3pGg
提取码：bi4u

二）、操作
首先用管理员身份打开Keil5;

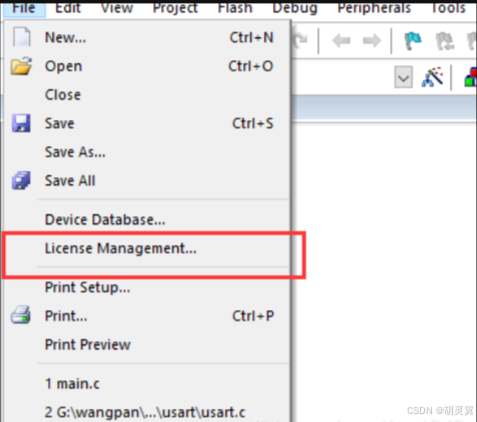

在界面中选中下方菜单栏中的选项；

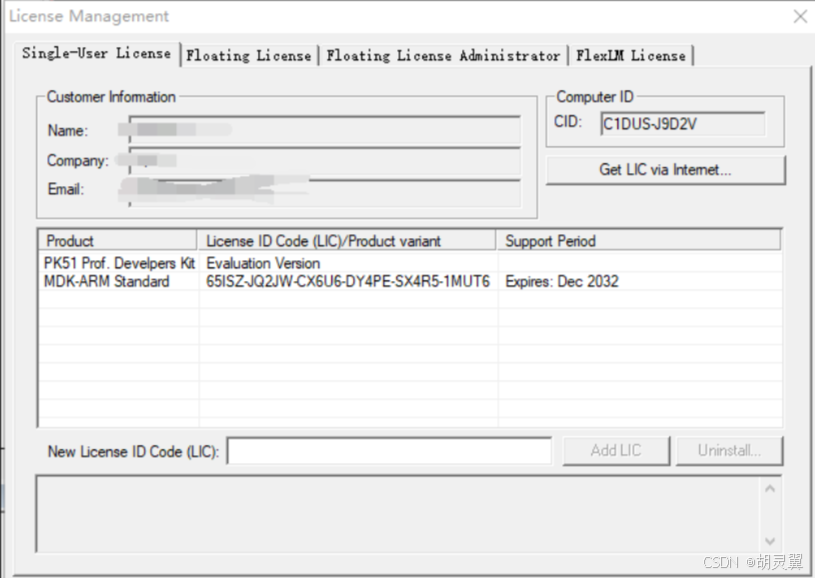

点击后，可以看到如下的界面；

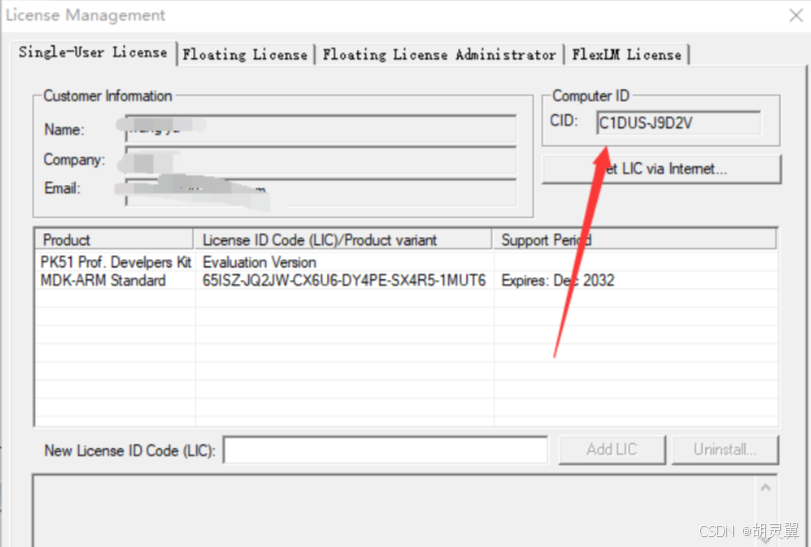

选择右上角的ID，选中复制；

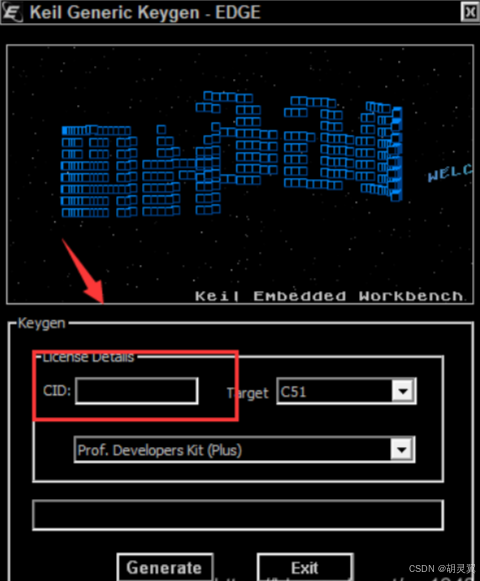

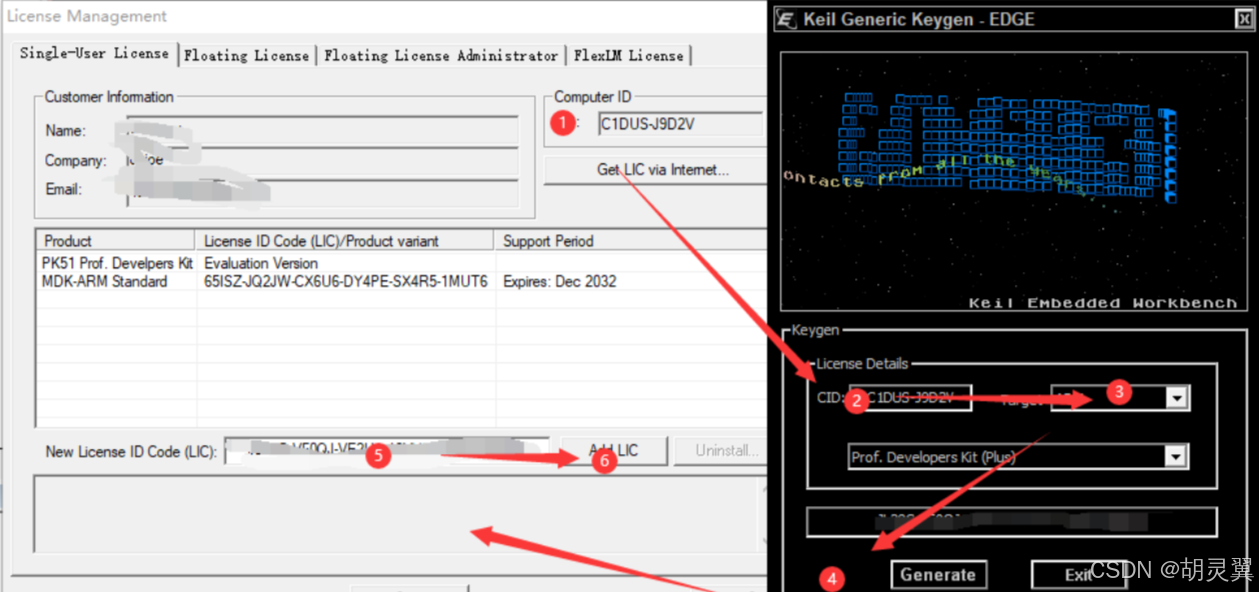

接着打开下载好的注册机，将复制好的ID输入到下面的对话框中；

粘贴完成后，选择C51，点击Cenerate生成序列号；

复制好序列号，打开Keil,复制到下面的选项框中，点击左侧的Add;

最后来张图，完成总结（以管理员身份打开Keil）。

三、安装其他

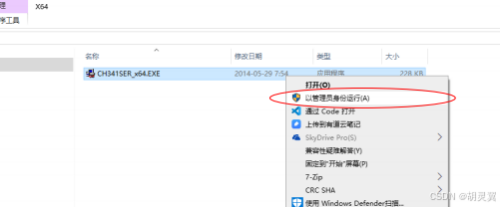

右键以管理员身份运行安装 USB 驱动程序。

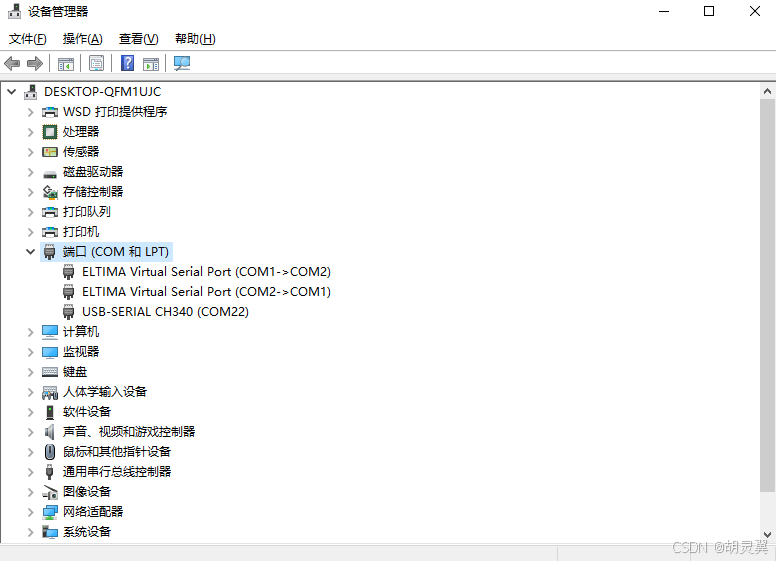

如何查看电脑设备管理器？

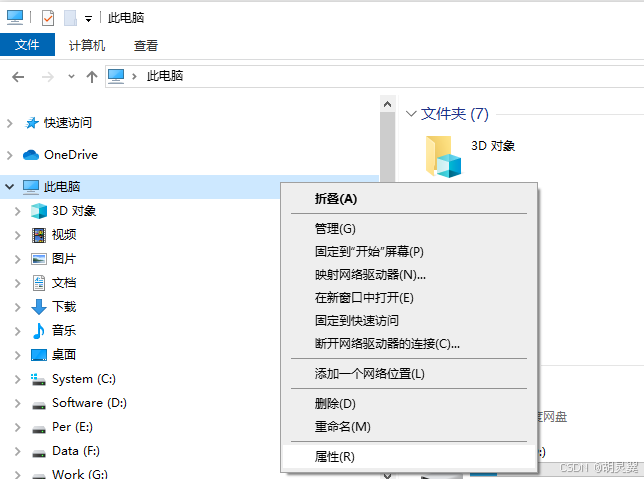

右键“我的电脑”，选择属性，并在弹出对话框中选择设备管理器。

此时，若已经安装了 USB 驱动程序，且已通过 USB 线缆连接了竞赛板和电

脑，在“端口”中可看到竞赛板对应的串口号

四、新建工程

一、新建工程模板

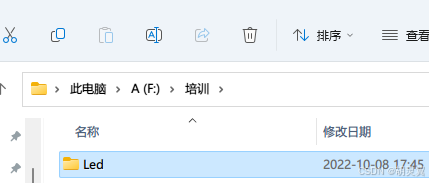

1.新建文件夹：右键-单击-新建文件夹-重命名为工程名

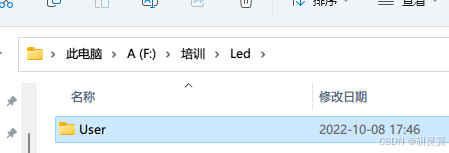

2.添加User用户文件夹：双击进入工程文件夹内-新建User文件夹

3.新建工程：

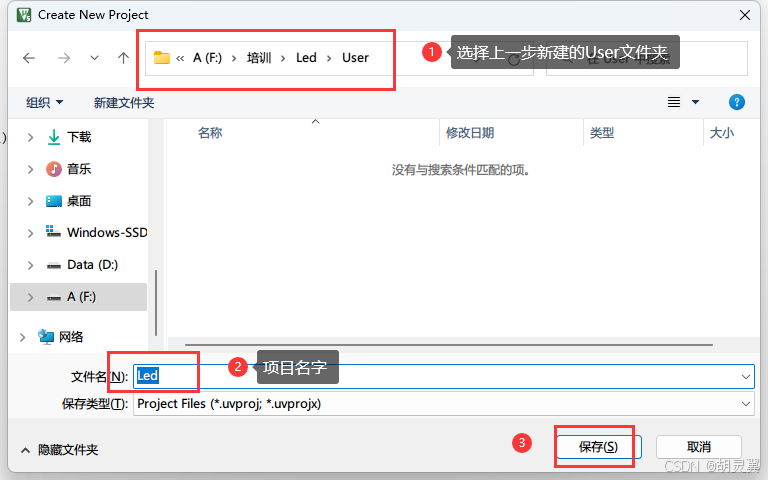

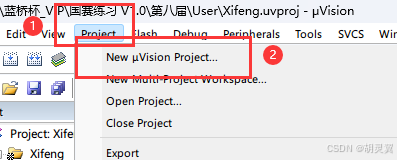

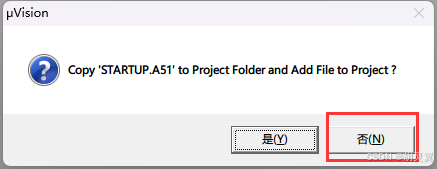

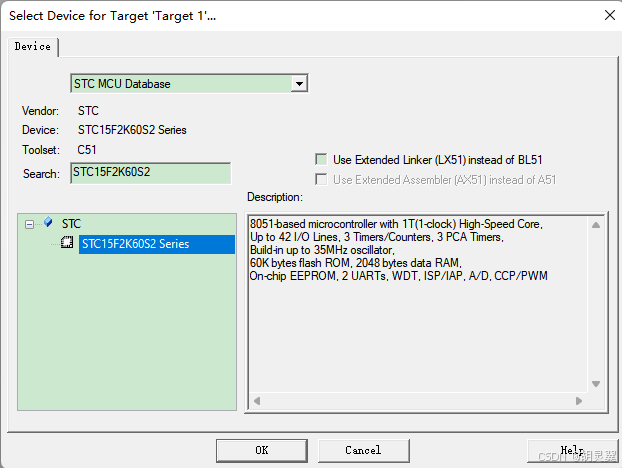

打开keil-> 选择Project-> 选择NewProject-> 选择上一步新建的User用户文件夹-> 输入工程名：test-> 选择IAP15F 2 K 61S2芯片,单击“保存”按钮, 在弹出的对话框中选择“STC MCU Database”，点击“OK”，

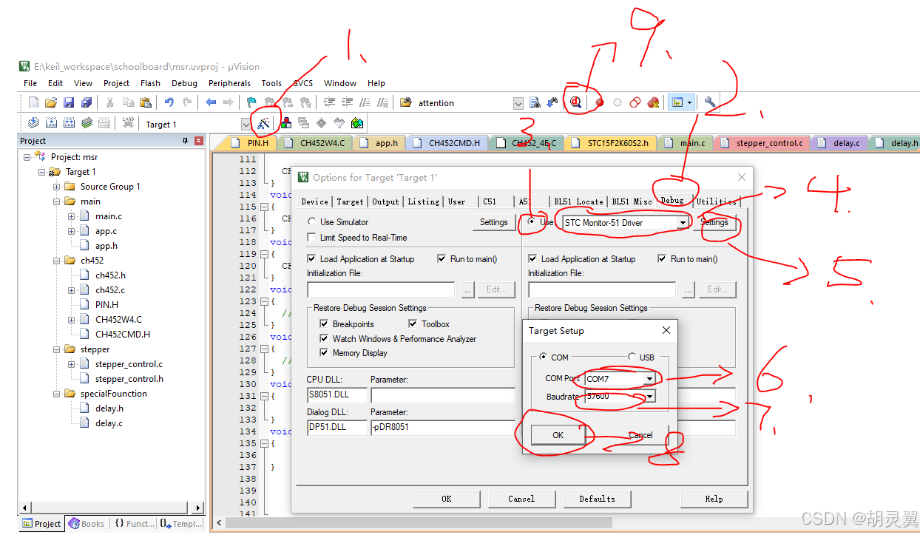

没有这个界面的，可以参考前面的软件安装与仿真设置 – 慕司板IAP15 一节来设置或者参考一下我的。

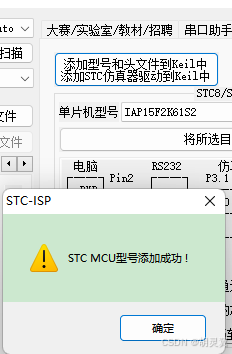

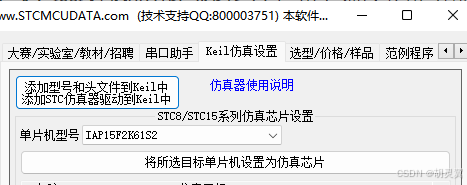

首先点击Keil仿真设置->单片机型号IAP15F2K61S2->添加型号和头文件到e1中

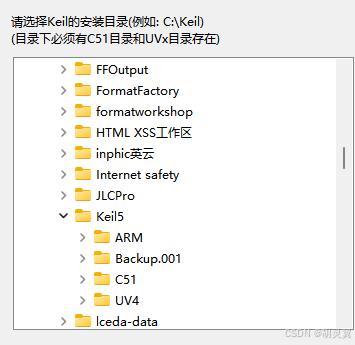

添加STC仿真器驱动到Keil中->keil安装目录（一般在D盘中(点击">",如果下面有C51和UV4文件，说明找对了)）

就比如这个。

如果这里Device显示找不到，请重复上述操作并把keil叉掉，右键以管理员身份运行，直到Device显示“STC MCU Database”

（芯片型号有问题，软件仿真(proteus)是选用STC89C52，硬件（keil）国信长天的绿色板子为IAP15F2K61S2，切记）

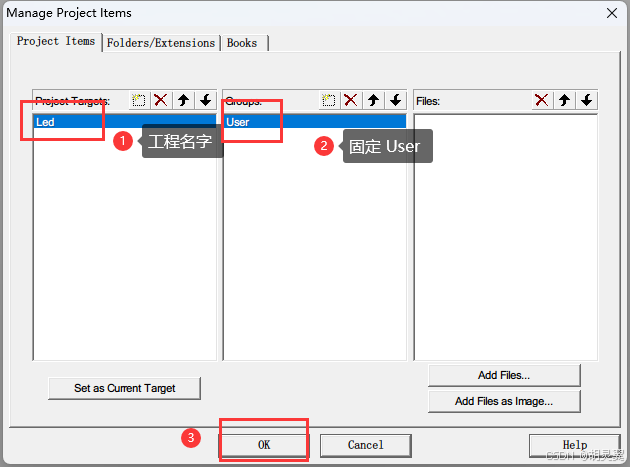

4.修改品字工具信息：点击品字工具箱-将第一栏改成工程名字-第二栏改成User

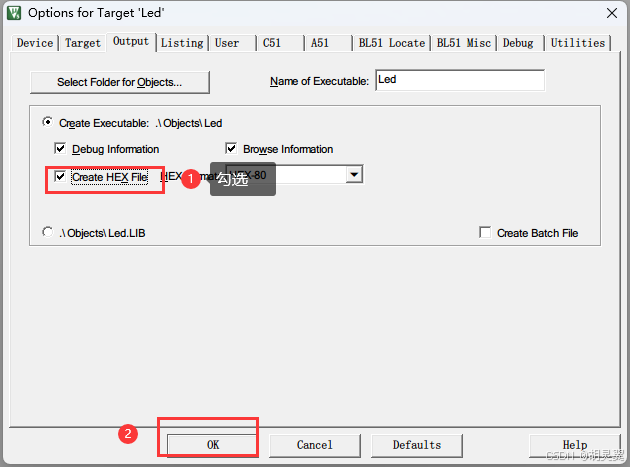

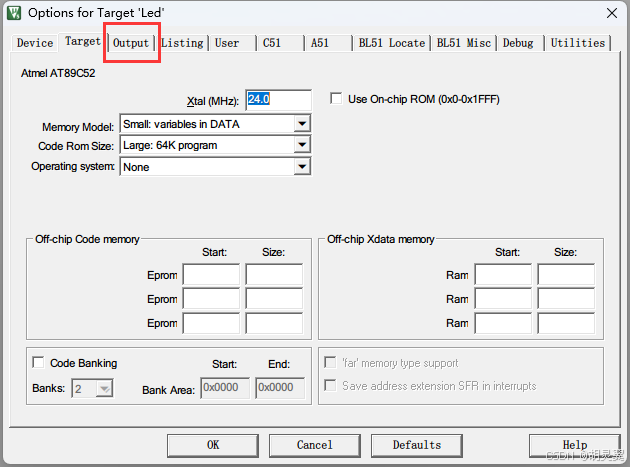

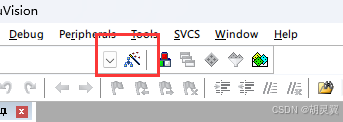

5.修改魔法棒信息：点击魔术棒-点击Output-勾选CreateHEX（千万切记，因为新安装默认没有勾选CreateHEX，只有生成了HEX文件，才能在”打开程序文件”中找到并烧录）

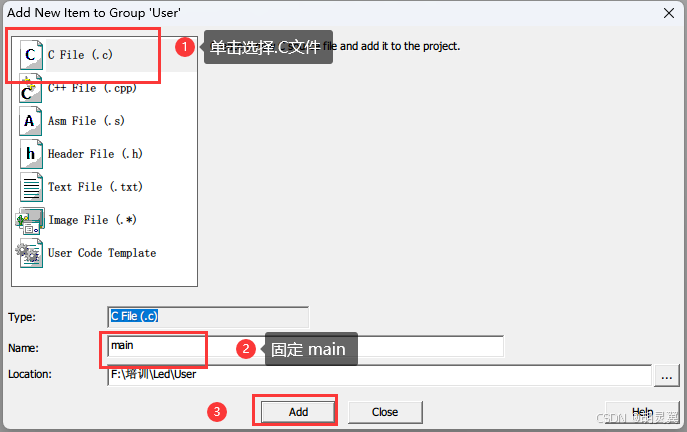

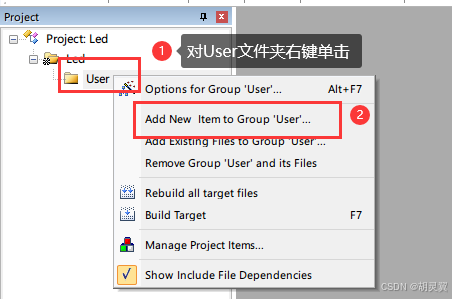

6. 添加 Main.c ：在 User 文件夹中单击右键 - 点击 ADDNew- 添加 main.c

7. 在 Main.c 内编写主程序模板

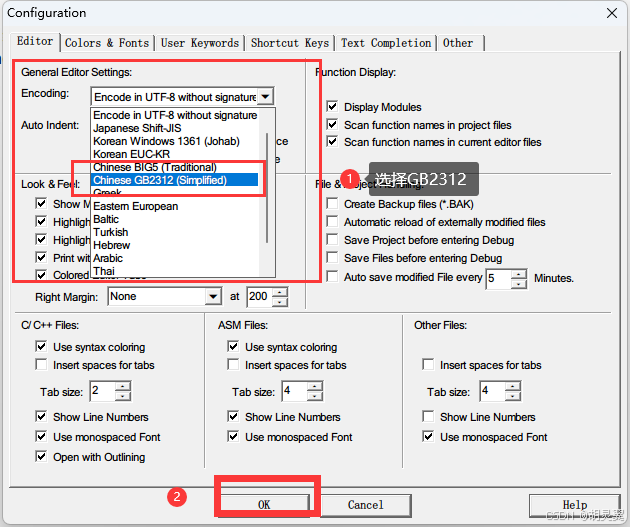

8.字符集（编码格式）选择 GB2312

二、烧录：

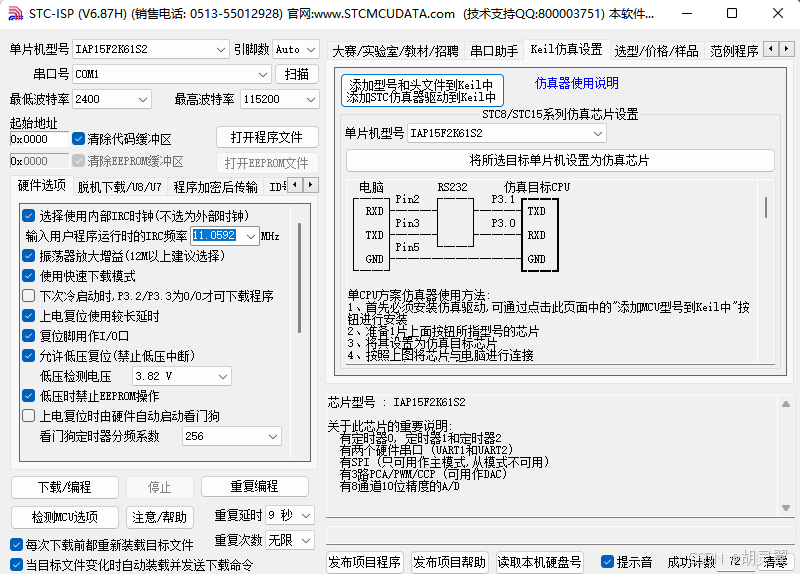

设置单片机型号为IAP15F2K61S2

之后会出现“正在检测目标单片机”，许多人卡在这里不知道怎么办，其实这时候只需要重新上电就可以自动烧写仿真引导程序了（好像是因为冷启动的关系，具体不太了解）。

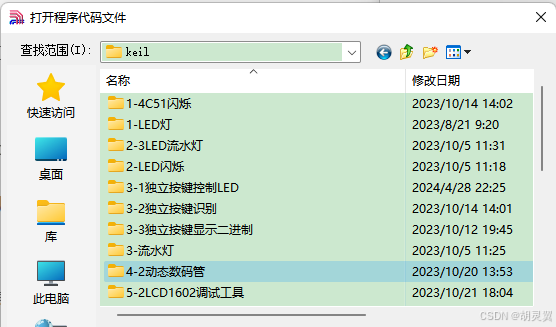

按（Ctrl+O）或者点击“打开程序文件”

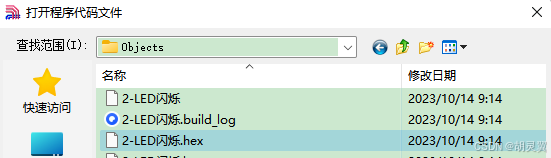

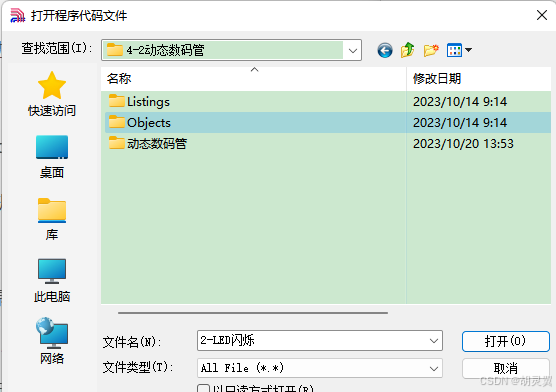

找到“Objects”文件

找到后缀带有“.hex”的文件，打开

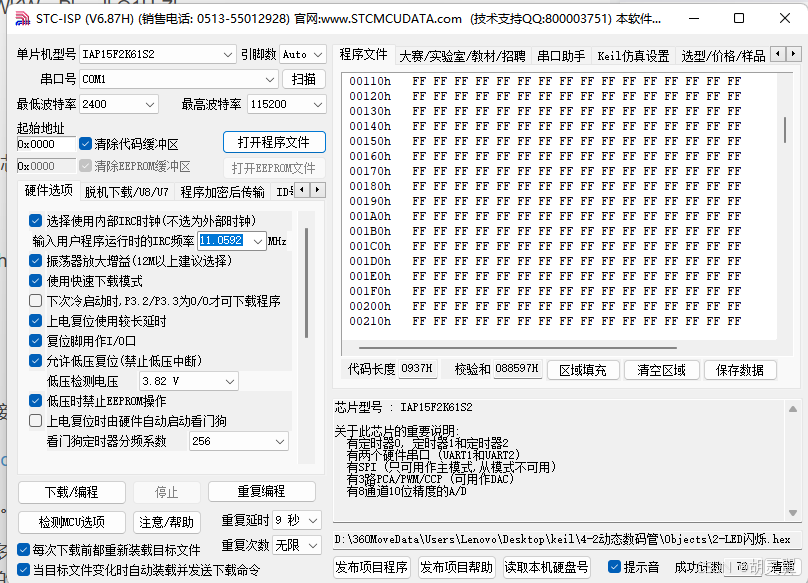

会发现程序文件下有很多“FF”,最下方显示你后缀带有“.hex”的文件的绝对路径

勾选当目标文件变化时自动装载并发送下载命令，点击下载/编程

三、延时函数生成

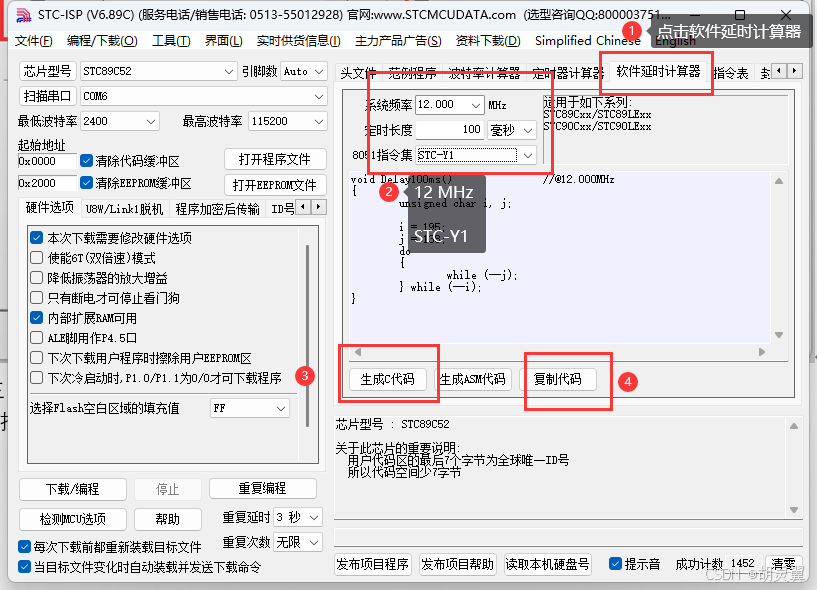

1. 打开STC-ISP找到软件延时计时器（芯片型号有问题，软件仿真是选用STC89C52，硬件国信长天绿色板子为IAP15F2K61S2，切记）

五、验证

（1）点亮一个灯

#include <STC15F2K60S2.H>
void main()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = ~0x01;
}

（2）LED灯依次点亮

#include <STC15F2K60S2.H>
#include <intrins.H>

unsigned char i;

void Delay100ms(void)	//@11.0592MHz
{
	unsigned char data i, j, k;
	_nop_();
	_nop_();
	i = 5;
	j = 52;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void main()
{
	P2 = (P2 & 0x1f) | 0x80;
	while(1)
	{
		for(i = 0;i < 8;i++)
		{
			P0 = ~(0x01 << i);
			Delay100ms();
		}
	}
}
