Simulink工程文件搭建举例说明

Simulink是一种基于模型的设计和仿真工具，常用于开发、测试和分析各种系统。在Simulink中，可以创建一个project来管理和组织相关的模型、脚本、数据文件等内容。

使用Simulink project可以有以下好处：
1. 方便管理模型和相关文件：可以将所有相关文件组织在一个project中，方便查找和使用。
2. 支持版本控制：可以与版本控制工具（如Git）集成，方便管理代码的版本。
3. 支持团队协作：多人可以同时协同开发同一个project，并且可以通过版本控制工具进行代码合并和冲突解决。
4. 自动构建和测试：可以配置自动构建和测试功能，以便自动执行一系列的操作，如编译、运行模型、生成报告等。
5. 可视化工具：提供了一些可视化工具，如模型比较、变更追踪等，方便了解模型的变化和演化。

通过Simulink project，可以更好地管理和组织Simulink模型和相关文件，提高开发效率和代码质量。

Simulink工程文件搭建说明

在搭建simulink项目时，文件都比较混乱，可以使用simulink自带的Project来管理项目文件。

1、建立文件夹

（1）建立一个项目的文件夹(文件夹XM)

（2）在项目文件夹（XM）内建以下文件夹

文件夹名称	用途
codegen	放置脚本生成文件
data	放置数据，如DBC
doc	放置模型相关文件，如PIN脚定义
mdl	放置simulink模型
script	放置M脚本
slrtip	放置explorer界面文件
lib	放置自定义库

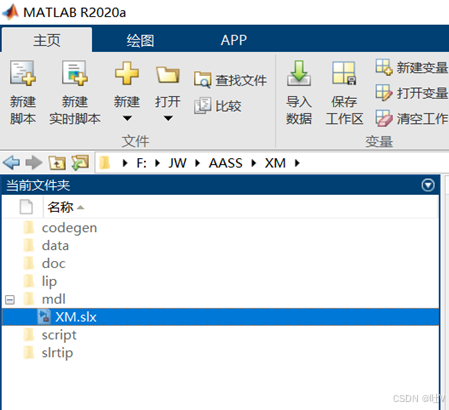

2、将simulink模型放在mdl文件夹内（或新建模型）

3、在工程文件夹建空白工程

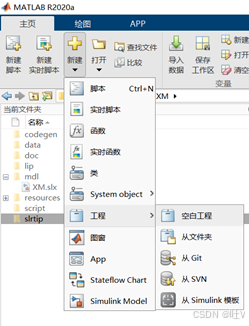

Matlab主界面，选择新建->工程->空白工程，并命名；注意路径选择，工程文件夹就选择我们的新建的大文件夹（如下图的XM）。

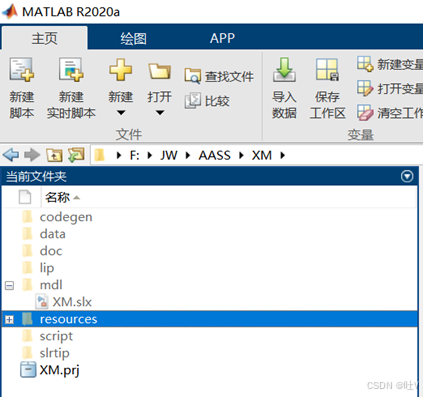

新建完成后，在当前路径下，自动生成模型工程以及文件夹resources。

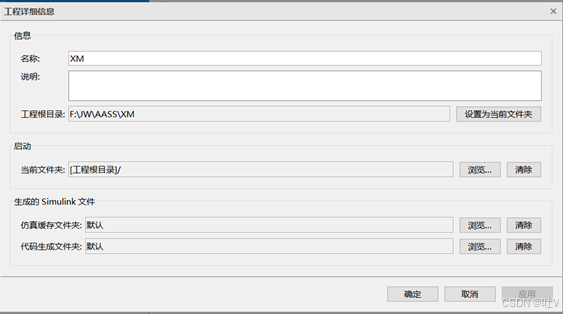

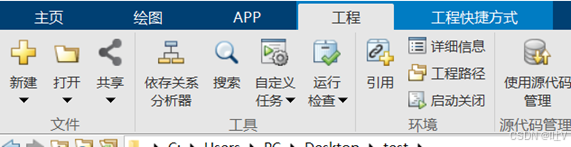

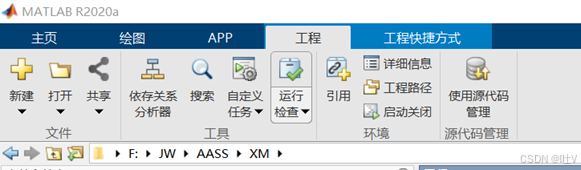

4、MATLAB主界面，选择工程->详细信息，弹出对话框(如果没有工程选项，请先双击刚建立的工程)。

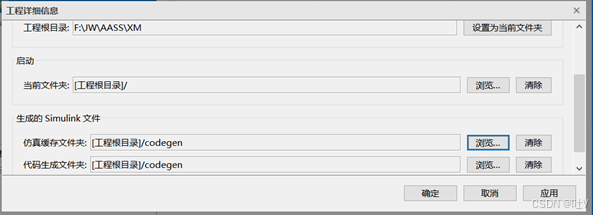

生成的simulink文件一栏，仿真缓存文件、代码生成文件均选择浏览后，选择当前路径下的文件夹codegen。（设置完成后，模型编译生成的文件均在codegen中，包括mldat文件以及xml文件等）

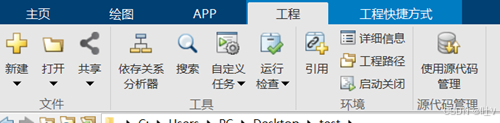

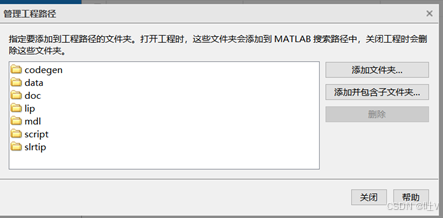

5、MATLAB主界面中，选择工程->工程路径，弹出工程路径对话框。

在工程路径对话框中，选择除了resources之外的文件夹，点击关闭。

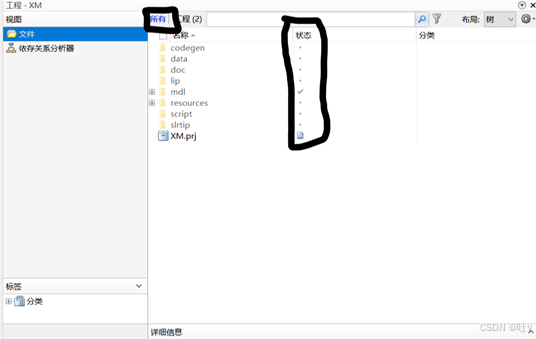

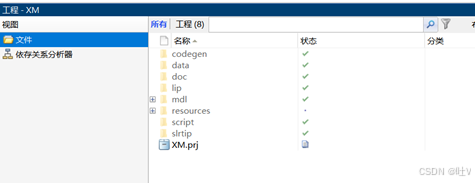

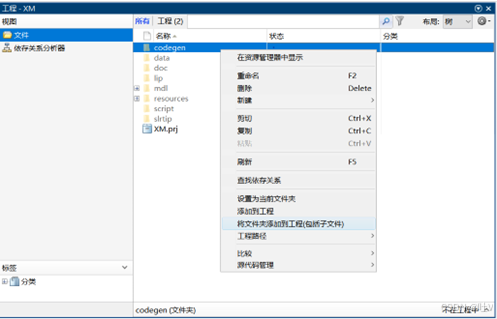

6、在此窗口下，点击所有，即可查看添加的所有文件夹；有的文件夹状态一栏显示的是点，此时需要右键->将文件夹添加到工程（包括子文件），包括文件夹中文件也是同样操作（工程文件自带的resources可不加）。

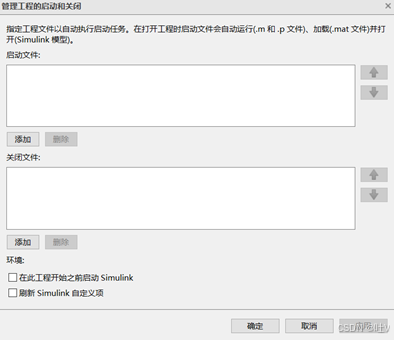

7、Matlab主界面，工程->启动关闭，弹出设置界面。

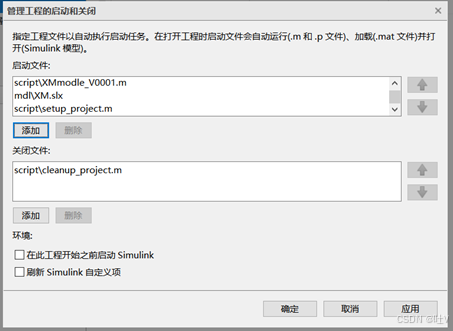

8、在管理工程的启动关闭界面，选择编辑的M脚本（脚本需按步骤6添加进工程）和模型。

应用——确定  完成项目工程建立

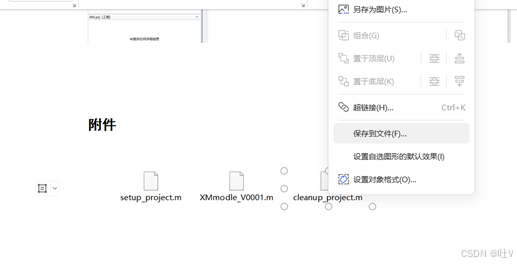

脚本

Cleanup_project.m	关闭项目时使用脚本
Setup_project.m	打开项目时使用脚本

Cleanup_project.m

Setup_project.m

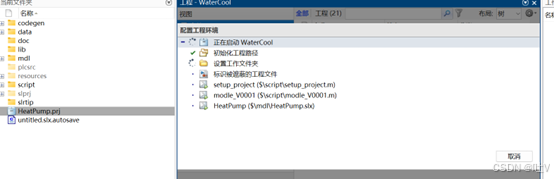

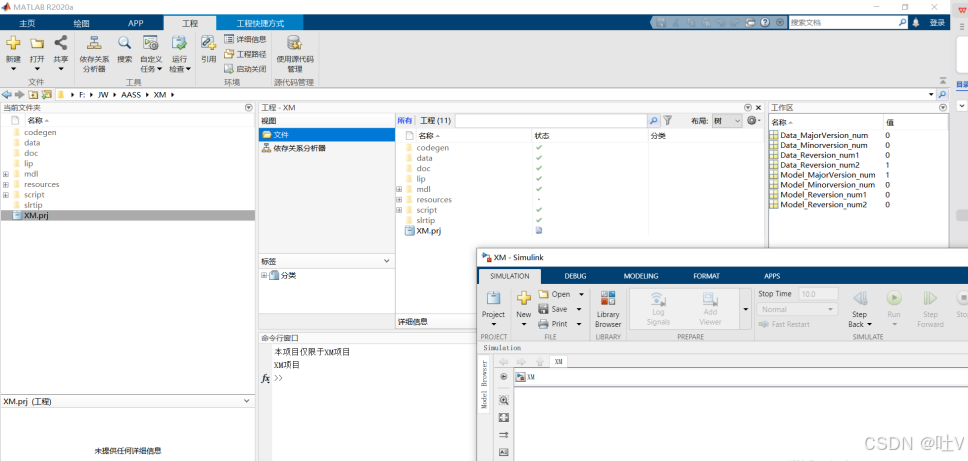

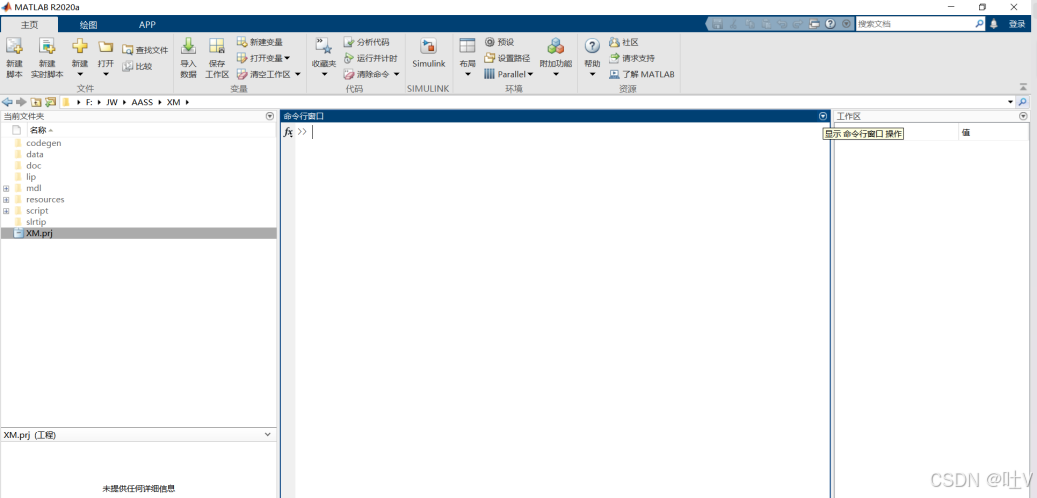

双击或者拖动工程到命令行窗口打开工程就能完成脚步运行和打开模型

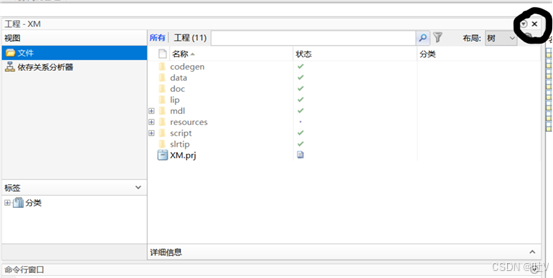

点击x就能关闭模型和清空命令行窗口和工作区
