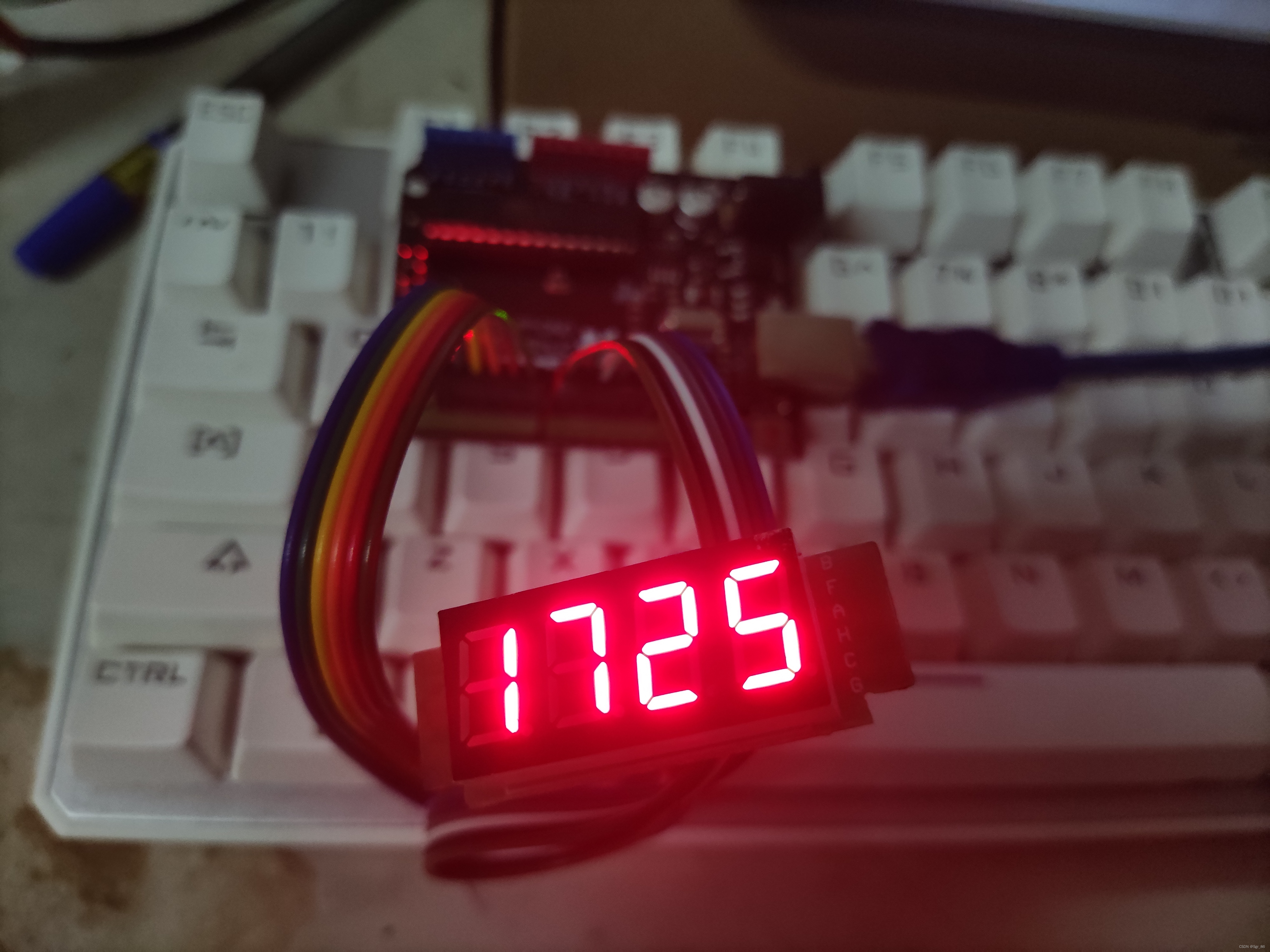

arduino+四位数码管从0到9999爬升

最新推荐文章于 2025-02-11 18:55:09 发布

Sgr86

最新推荐文章于 2025-02-11 18:55:09 发布

阅读量4.8k

点赞数 7

文章标签： c++ c语言 c#

本文链接：https://blog.csdn.net/weixin_73343539/article/details/127827529

版权

本文介绍了数码管的工作原理，通过控制数码管的a-h段来组合显示数字，并详细阐述了动态显示的方法，即通过快速切换不同位数码管的显示实现同时显示的效果。此外，提供了一段使用Arduino实现的代码示例，展示了如何控制四位数码管依次显示数字，以达到每秒更新一次的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

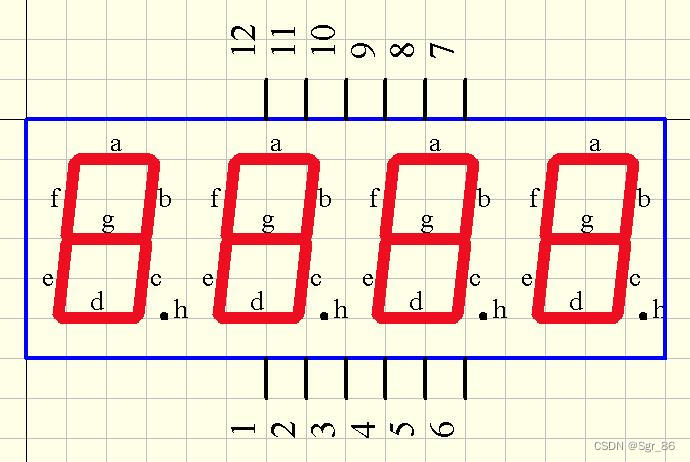

数码管显示原理:通过a.b.c.d.e.f.g.h灯点亮组合成所要显示的数字即可，如下1-6控制a-h，9-12控制第一到第四个数字，理解为总开关:当9.1.2.3输出，即显示数字7

数码管为共阴或共阳类，无论那种，都是部分连接一个引脚，如上四个数字管的a-h都是连接到一个引脚，当需要不同位数上显示不同数字时，需要动态显示。

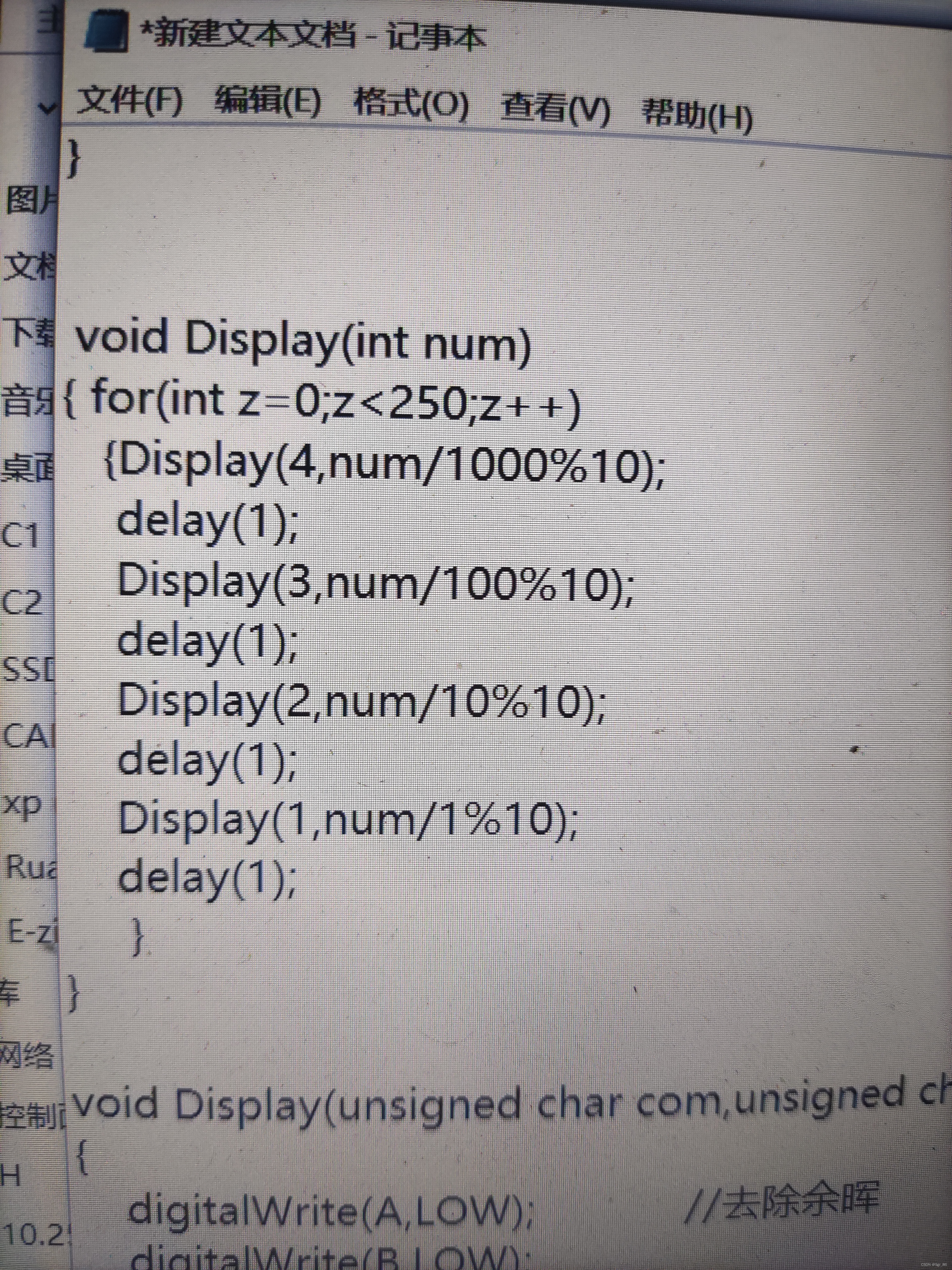

动态显示即让不同位数的数码管间歇显示，达到最终目的。下图示个十百千位各显示1ms为一循环，250循环为1秒，数字num+1，因为循环显示时间间隔短，所以看到的时同时显示的假象

数码管引脚根据连接需要自行定义

完整代码

int G=2;

int C=3;

int H=4;

int A=5;

int F=6;

int B=7;

int E=8;

int D=9;

int COM1=10;//ge-10

int COM2=13;//shi-13

int COM3=12;//bai-12

int COM4=11;//qian-11

int num;int i=0;

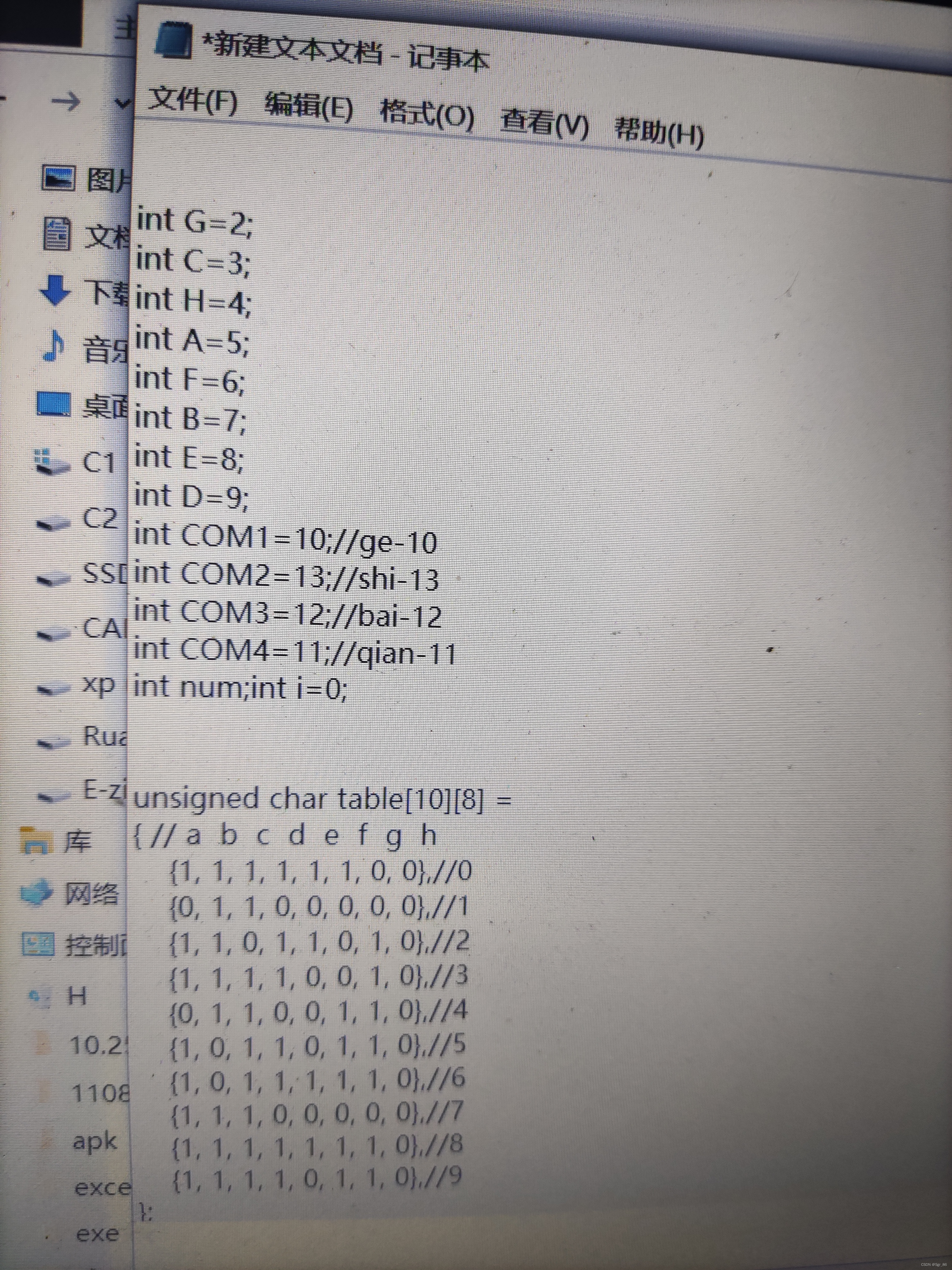

unsigned char table[10][8] =

{ // a b c d e f g h

{1, 1, 1, 1, 1, 1, 0, 0},//0

{0, 1, 1, 0, 0, 0, 0, 0},//1

{1, 1, 0, 1, 1, 0, 1, 0},//2

{1, 1, 1, 1, 0, 0, 1, 0},//3

{0, 1, 1, 0, 0, 1, 1, 0},//4

{1, 0, 1, 1, 0, 1, 1, 0},//5

{1, 0, 1, 1, 1, 1, 1, 0},//6

{1, 1, 1, 0, 0, 0, 0, 0},//7

{1, 1, 1, 1, 1, 1, 1, 0},//8

{1, 1, 1, 1, 0, 1, 1, 0},//9

};

void setup()

{Serial.begin(9600);

pinMode(A,OUTPUT); //设置为输出引脚

pinMode(B,OUTPUT);

pinMode(C,OUTPUT);

pinMode(D,OUTPUT);

pinMode(E,OUTPUT);

pinMode(F,OUTPUT);

pinMode(G,OUTPUT);

pinMode(H,OUTPUT);

pinMode(COM1,OUTPUT);

pinMode(COM2,OUTPUT);

pinMode(COM3,OUTPUT);

pinMode(COM4,OUTPUT);

}

void loop()

{

Display(num);

num++;

Serial.println(num);

}

void Display(int num)

{ for(int z=0;z<229.5;z++)//根据实际输出调整为229达到1秒

{Display(4,num/1000%10);

delay(1);

Display(3,num/100%10);

delay(1);

Display(2,num/10%10);

delay(1);

Display(1,num/1%10);

delay(1);

}

void Display(unsigned char com,unsigned char num)

{

digitalWrite(A,LOW); //去除余晖

digitalWrite(B,LOW);

digitalWrite(C,LOW);

digitalWrite(D,LOW);

digitalWrite(E,LOW);

digitalWrite(F,LOW);

digitalWrite(G,LOW);

digitalWrite(H,LOW);

switch(com) //选通位选

{

case 1:

digitalWrite(COM1,LOW); //选择位1

digitalWrite(COM2,HIGH);

digitalWrite(COM3,HIGH);

digitalWrite(COM4,HIGH);

break;

case 2:

digitalWrite(COM1,HIGH);

digitalWrite(COM2,LOW); //选择位2

digitalWrite(COM3,HIGH);

digitalWrite(COM4,HIGH);

break;

case 3:

digitalWrite(COM1,HIGH);

digitalWrite(COM2,HIGH);

digitalWrite(COM3,LOW); //选择位3

digitalWrite(COM4,HIGH);

break;

case 4:

digitalWrite(COM1,HIGH);

digitalWrite(COM2,HIGH);

digitalWrite(COM3,HIGH);

digitalWrite(COM4,LOW); //选择位4

break;

default:break;

}

digitalWrite(A,table[num][0]); //a查询码值表

digitalWrite(B,table[num][1]);

digitalWrite(C,table[num][2]);

digitalWrite(D,table[num][3]);

digitalWrite(E,table[num][4]);

digitalWrite(F,table[num][5]);

digitalWrite(G,table[num][6]);

digitalWrite(H,table[num][7]);

}
