实验五 基于DS18b20的温度传感器设计

一、实验目的

1、掌握单片机串口通信的不同工作方式及应用；

2、掌握串口通信的编程方法

3、理解 DS18B20 的工作原理

4、掌握 DS18B20 编程

二、实验软硬件

1、Keil uVision4或者Keil uVision5；

2、仿真软件Proteus8，烧录软件stc-isp；

3、普中51开发板。

三、学习内容

1、单片机与 PC 机串口通信

2、DS18B20 的工作原理与控制方法

四、实验任务

任务一：

完成单片机与PC机串口通信，要求：

1、PC机发送字符数据到单片机上，通过数码管或LCD1602显示；

2、单片机发送数据到计算机上，可在串口助手显示；

（波特率设置为4800，数据位8位，无奇偶校验位；不做仿真，只做硬件验证。）

任务二：

编写程序，使用温度传感器DS18B20模块及串口，实现以下功能：

1、通过温度传感器获取到当前温度，并通过串口发送PC机。

2、通过PC机上的串口助手设置高温阈值，并通过LCD1602显示阈值，当温度超过时，能用蜂鸣器报警。（波特率设置为4800，数据位8位，无奇偶校验位）

任务一

完成单片机与PC机串口通信，要求：

1、PC机发送字符数据到单片机上，通过数码管或LCD1602显示；

2、单片机发送数据到计算机上，可在串口助手显示；

（波特率设置为4800，数据位8位，无奇偶校验位；不做仿真，只做硬件验证。）

在这里插入图片描述

先小试牛刀

实现串口数据收发

#include <reg51.h>
typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;
void uart_init(u8 baud)
{
	TMOD|=0X20;	//设置计数器工作方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
  TH1 = baud;
  TL1 = baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
}

void main()
{
	uart_init(0XF3);//波特率为4800
	while(1)
	{

	}
}

void uart() interrupt 4 //串口通信中断函数
{
	u8 rec_data;

	RI = 0;			//清除接收中断标志位
	rec_data=SBUF;	//存储接收到的数据
	SBUF=rec_data;	//将接收到的数据放入到发送寄存器
	while(!TI);		//等待发送数据完成
	TI=0;			//清除发送完成标志位
}

加上lcd1602显示字符数据

主函数
#include "public.h"
#include "lcd1602.h"
u8 str;
void uart_init(u8 baud)
{
	TMOD|=0X20;	//设置计数器工作方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
  TH1 = baud;
  TL1 = baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
}

void main()
{
	uart_init(0XF3);//波特率为4800
	lcd1602_init();
	while(1)
	{
			lcd1602_write_cmd(0x80);
			lcd1602_write_data(str);
	}
}

void uart() interrupt 4 //串口通信中断函数
{
	u8 rec_data;

	RI = 0;			//清除接收中断标志位
	rec_data=SBUF;	//存储接收到的数据
	SBUF=rec_data;	//将接收到的数据放入到发送寄存器
	while(!TI);		//等待发送数据完成
	TI=0;			//清除发送完成标志位
	str = rec_data;
}
lcd1602.h
#ifndef _lcd1602_H
#define _lcd1602_H

#include "public.h"
//LCD1602数据口4位和8位定义，若为1，则为LCD1602四位数据口驱动，反之为8位
#define LCD1602_4OR8_DATA_INTERFACE	0	//默认使用8位数据口LCD1602

//管脚定义
sbit LCD1602_RS=P2^6;//数据命令选择
sbit LCD1602_RW=P2^5;//读写选择
sbit LCD1602_E=P2^7; //使能信号
#define LCD1602_DATAPORT P0	//宏定义LCD1602数据端口


//函数声明
void lcd1602_init(void);
void lcd1602_clear(void);
void lcd1602_show_string(u8 x,u8 y,u8 *str);
void lcd1602_write_data(u8 dat);
void lcd1602_write_cmd(u8 cmd);

#endif
lcd1602.c
#include "lcd1602.h"


/*******************************************************************************
* 函 数 名       : lcd1602_write_cmd
* 函数功能		 : LCD1602写命令
* 输    入       : cmd：指令
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_cmd(u8 cmd)
{
	LCD1602_RS=0;//选择命令
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=cmd;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else	//4位LCD
void lcd1602_write_cmd(u8 cmd)
{
	LCD1602_RS=0;//选择命令
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=cmd;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入

	LCD1602_DATAPORT=cmd<<4;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_write_data
* 函数功能		 : LCD1602写数据
* 输    入       : dat：数据
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_data(u8 dat)
{
	LCD1602_RS=1;//选择数据
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=dat;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else
void lcd1602_write_data(u8 dat)
{
	LCD1602_RS=1;//选择数据
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=dat;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入

	LCD1602_DATAPORT=dat<<4;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_init
* 函数功能		 : LCD1602初始化
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_init(void)
{
	lcd1602_write_cmd(0x38);//数据总线8位，显示2行，5*7点阵/字符
	lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
	lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
	lcd1602_write_cmd(0x01);//清屏
}
#else
void lcd1602_init(void)
{
	lcd1602_write_cmd(0x28);//数据总线4位，显示2行，5*7点阵/字符
	lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
	lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
	lcd1602_write_cmd(0x01);//清屏
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_clear
* 函数功能		 : LCD1602清屏
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void lcd1602_clear(void)
{
	lcd1602_write_cmd(0x01);
}

/*******************************************************************************
* 函 数 名       : lcd1602_show_string
* 函数功能		 : LCD1602显示字符
* 输    入       : x,y：显示坐标，x=0~15，y=0~1;
				   str：显示字符串
* 输    出    	 : 无
*******************************************************************************/
void lcd1602_show_string(u8 x,u8 y,u8 *str)
{
	u8 i=0;

	if(y>1||x>15)return;//行列参数不对则强制退出

	if(y<1)	//第1行显示
	{
		while(*str!='\0')//字符串是以'\0'结尾，只要前面有内容就显示
		{
			if(i<16-x)//如果字符长度超过第一行显示范围，则在第二行继续显示
			{
				lcd1602_write_cmd(0x80+i+x);//第一行显示地址设置
			}
			else
			{
				lcd1602_write_cmd(0x40+0x80+i+x-16);//第二行显示地址设置
			}
			lcd1602_write_data(*str);//显示内容
			str++;//指针递增
			i++;
		}
	}
	else	//第2行显示
	{
		while(*str!='\0')
		{
			if(i<16-x) //如果字符长度超过第二行显示范围，则在第一行继续显示
			{
				lcd1602_write_cmd(0x80+0x40+i+x);
			}
			else
			{
				lcd1602_write_cmd(0x80+i+x-16);
			}
			lcd1602_write_data(*str);
			str++;
			i++;
		}
	}
}
public.h
#ifndef _public_H
#define _public_H

#include "reg52.h"

typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;


void delay_10us(u16 ten_us);
void delay_ms(u16 ms);

#endif
public.c
#include "public.h"

/*******************************************************************************
* 函 数 名       : delay_10us
* 函数功能		 : 延时函数，ten_us=1时，大约延时10us
* 输    入       : ten_us
* 输    出    	 : 无
*******************************************************************************/
void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

/*******************************************************************************
* 函 数 名       : delay_ms
* 函数功能		 : ms延时函数，ms=1时，大约延时1ms
* 输    入       : ms：ms延时时间
* 输    出    	 : 无
*******************************************************************************/
void delay_ms(u16 ms)
{
	u16 i,j;
	for(i=ms;i>0;i--)
		for(j=110;j>0;j--);
}

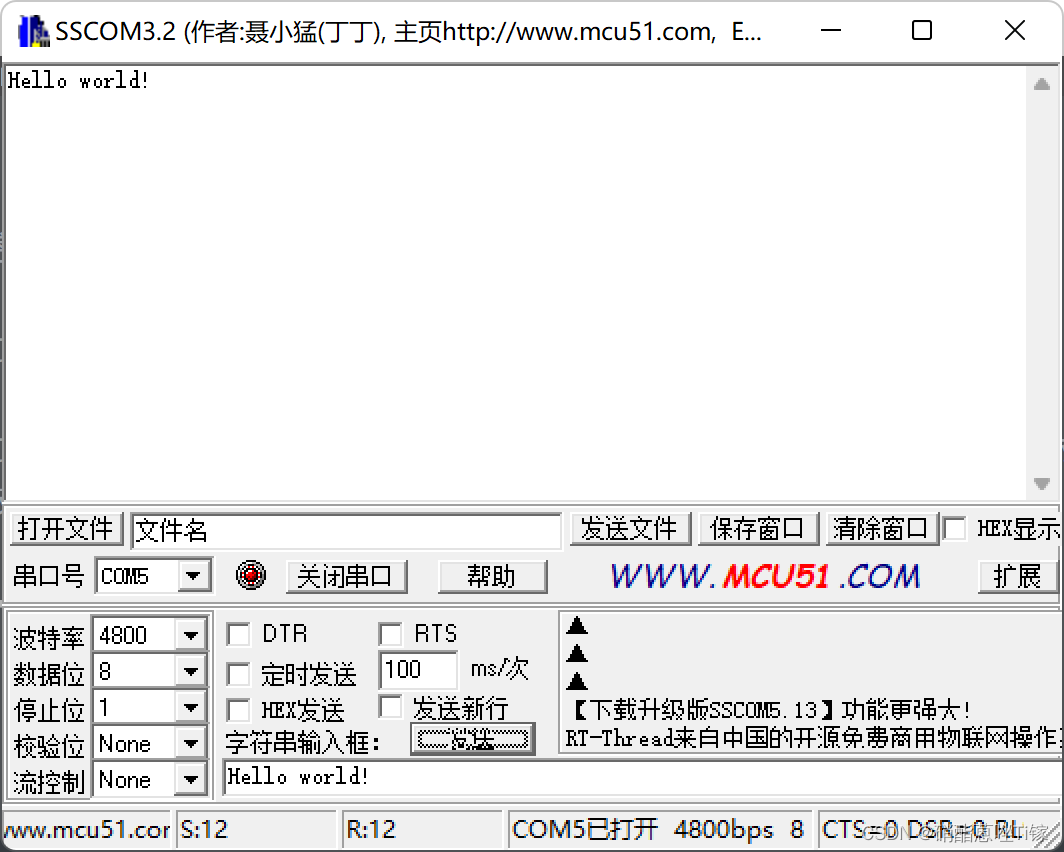

单片机发送数据到计算机

在这里插入图片描述

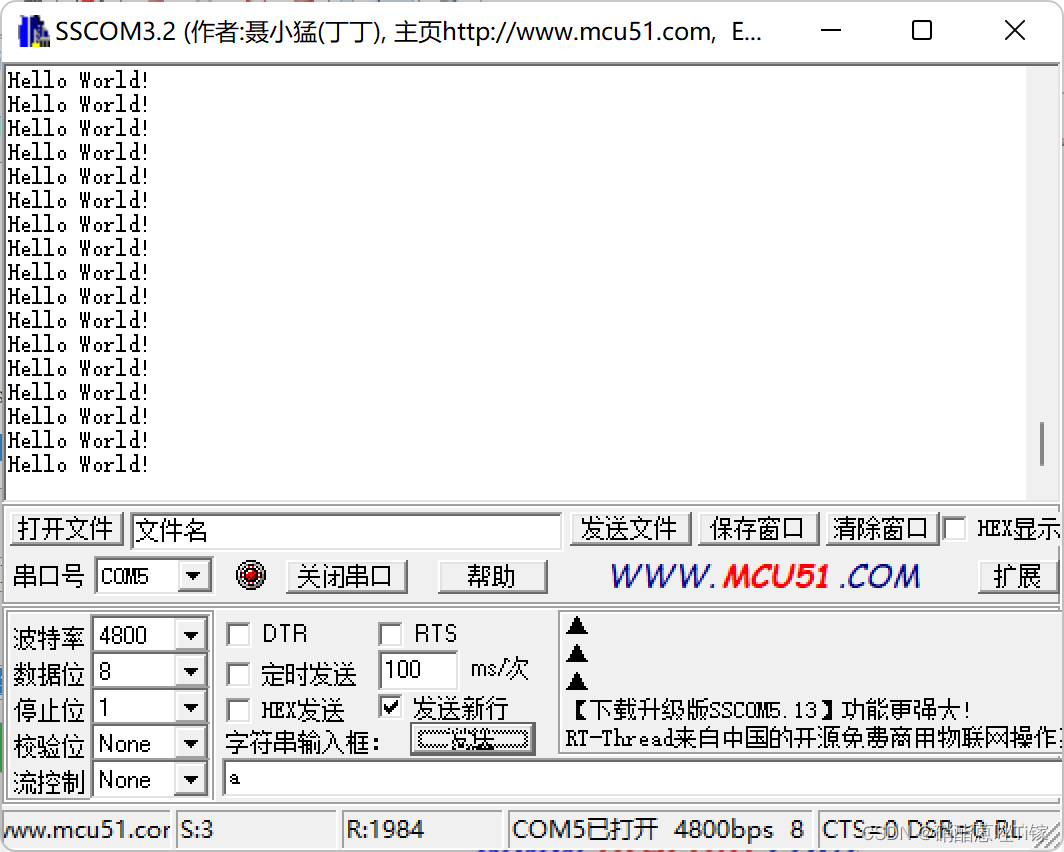

加入stdio.h，用printf函数打印字符数据

#include "public.h"
#include "lcd1602.h"
#include <stdio.h>
u8 str;
void uart_init(u8 baud)
{
	TMOD|=0X20;	//设置计数器工作方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
  TH1 = baud;
  TL1 = baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
}

void main()
{
	uart_init(0XF3);//波特率为4800
	lcd1602_init();
	while(1)
	{
			lcd1602_write_cmd(0x80);
			lcd1602_write_data(str);
	}
}

void uart() interrupt 4 //串口通信中断函数
{
	u8 rec_data;

	RI = 0;			//清除接收中断标志位
	rec_data=SBUF;	//存储接收到的数据
	SBUF=rec_data;	//将接收到的数据放入到发送寄存器
	while(!TI);		//等待发送数据完成
	printf("Hello World!\n");
	TI=0;			//清除发送完成标志位
	str = rec_data;
}

任务二

编写程序，使用温度传感器DS18B20模块及串口，实现以下功能：

1、通过温度传感器获取到当前温度，并通过串口发送PC机。

2、通过PC机上的串口助手设置高温阈值，并通过LCD1602显示阈值，当温度超过时，能用蜂鸣器报警。（波特率设置为4800，数据位8位，无奇偶校验位）

用定时器0给蜂鸣器提供脉冲，但效果不理想。超过设定温度后蜂鸣器不能明显鸣叫

主函数

在这里插入图片描述

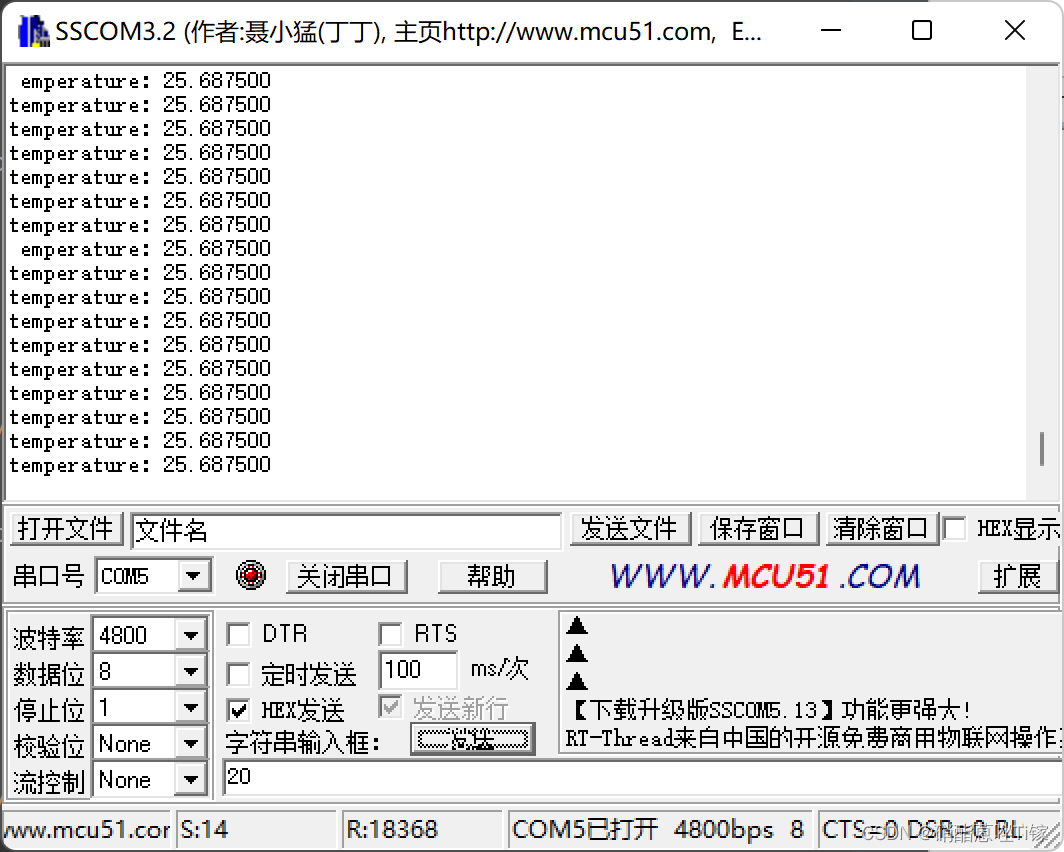

通过PC发送hex进制数据，再将单片机接受到的数据转化成预先设定对应的十进制数。

可自行设定switch函数中对应转化的值

#include <stdio.h>
#include "public.h"
#include "ds18b20.h"
#include "lcd1602.h"
#include "beep.h"

float temp_value = 0;//传感器测量温度
int set_temp = 30;//串口设定温度，默认30℃

void uart_init(u8 baud)
{
	TMOD=0x21; //定时器0工作在方式1，定时器1工作在方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
  TH1 = baud;
  TL1 = baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
	IP = 0x06;
}

void main()
{
	uart_init(0XF3);//波特率为4800
	ds18b20_init();
	lcd1602_init();
	T0_init();//蜂鸣器定时器初始化
	while(1)
	{
		lcd1602_Show2Num(7,0,set_temp);//显示设定温度

		temp_value=ds18b20_read_temperture();
		if(temp_value<0)//温度值为负值
		{
			temp_value = -temp_value;
		}
		else;

		if(temp_value>set_temp)//判断当前温度是否超过设定温度
		{
			TR0=1;
		}
		else
		{
			TR0=0;
		}
	}
}

void uart() interrupt 4 //串口通信中断函数
{
	u8 rec_data;
	EA = 0;
	RI = 0;			//清除接收中断标志位
	rec_data=SBUF;	//存储接收到的数据
	SBUF=rec_data;
	while(!TI);//等待发送数据完成
	printf("temperature：%2f\n",temp_value);
	TI = 0;			//清除发送完成标志位
	switch(rec_data)
	{
		case 0x10:set_temp=10;break;
		case 0x20:set_temp=20;break;
		case 0x30:set_temp=30;break;
		default:set_temp=40;
	}
	EA = 1;
}
ds18b20.c
#include "ds18b20.h"
#include "intrins.h"

/*******************************************************************************
* 函 数 名         : ds18b20_reset
* 函数功能		   : 复位DS18B20
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void ds18b20_reset(void)
{
	DS18B20_PORT=0;	//拉低DQ
	delay_10us(75);	//拉低750us
	DS18B20_PORT=1;	//DQ=1
	delay_10us(2);	//20US
}

/*******************************************************************************
* 函 数 名         : ds18b20_check
* 函数功能		   : 检测DS18B20是否存在
* 输    入         : 无
* 输    出         : 1:未检测到DS18B20的存在，0:存在
*******************************************************************************/
u8 ds18b20_check(void)
{
	u8 time_temp=0;

	while(DS18B20_PORT&&time_temp<20)	//等待DQ为低电平
	{
		time_temp++;
		delay_10us(1);
	}
	if(time_temp>=20)return 1;	//如果超时则强制返回1
	else time_temp=0;
	while((!DS18B20_PORT)&&time_temp<20)	//等待DQ为高电平
	{
		time_temp++;
		delay_10us(1);
	}
	if(time_temp>=20)return 1;	//如果超时则强制返回1
	return 0;
}

/*******************************************************************************
* 函 数 名         : ds18b20_read_bit
* 函数功能		   : 从DS18B20读取一个位
* 输    入         : 无
* 输    出         : 1/0
*******************************************************************************/
u8 ds18b20_read_bit(void)
{
	u8 dat=0;

	DS18B20_PORT=0;
	_nop_();_nop_();
	DS18B20_PORT=1;
	_nop_();_nop_(); //该段时间不能过长，必须在15us内读取数据
	if(DS18B20_PORT)dat=1;	//如果总线上为1则数据dat为1，否则为0
	else dat=0;
	delay_10us(5);
	return dat;
}

/*******************************************************************************
* 函 数 名         : ds18b20_read_byte
* 函数功能		   : 从DS18B20读取一个字节
* 输    入         : 无
* 输    出         : 一个字节数据
*******************************************************************************/
u8 ds18b20_read_byte(void)
{
	u8 i=0;
	u8 dat=0;
	u8 temp=0;

	for(i=0;i<8;i++)//循环8次，每次读取一位，且先读低位再读高位
	{
		temp=ds18b20_read_bit();
		dat=(temp<<7)|(dat>>1);
	}
	return dat;
}

/*******************************************************************************
* 函 数 名         : ds18b20_write_byte
* 函数功能		   : 写一个字节到DS18B20
* 输    入         : dat：要写入的字节
* 输    出         : 无
*******************************************************************************/
void ds18b20_write_byte(u8 dat)
{
	u8 i=0;
	u8 temp=0;

	for(i=0;i<8;i++)//循环8次，每次写一位，且先写低位再写高位
	{
		temp=dat&0x01;//选择低位准备写入
		dat>>=1;//将次高位移到低位
		if(temp)
		{
			DS18B20_PORT=0;
			_nop_();_nop_();
			DS18B20_PORT=1;
			delay_10us(6);
		}
		else
		{
			DS18B20_PORT=0;
			delay_10us(6);
			DS18B20_PORT=1;
			_nop_();_nop_();
		}
	}
}

/*******************************************************************************
* 函 数 名         : ds18b20_start
* 函数功能		   : 开始温度转换
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void ds18b20_start(void)
{
	ds18b20_reset();//复位
	ds18b20_check();//检查DS18B20
	ds18b20_write_byte(0xcc);//SKIP ROM
    ds18b20_write_byte(0x44);//转换命令
}

/*******************************************************************************
* 函 数 名         : ds18b20_init
* 函数功能		   : 初始化DS18B20的IO口 DQ 同时检测DS的存在
* 输    入         : 无
* 输    出         : 1:不存在，0:存在
*******************************************************************************/
u8 ds18b20_init(void)
{
	ds18b20_reset();
	return ds18b20_check();
}

/*******************************************************************************
* 函 数 名         : ds18b20_read_temperture
* 函数功能		   : 从ds18b20得到温度值
* 输    入         : 无
* 输    出         : 温度数据
*******************************************************************************/
float ds18b20_read_temperture(void)
{
	float temp;
	u8 dath=0;
	u8 datl=0;
	u16 value=0;

	ds18b20_start();//开始转换
	ds18b20_reset();//复位
	ds18b20_check();
	ds18b20_write_byte(0xcc);//SKIP ROM
    ds18b20_write_byte(0xbe);//读存储器

	datl=ds18b20_read_byte();//低字节
	dath=ds18b20_read_byte();//高字节
	value=(dath<<8)+datl;//合并为16位数据

	if((value&0xf800)==0xf800)//判断符号位，负温度
	{
		value=(~value)+1; //数据取反再加1
		temp=value*(-0.0625);//乘以精度
	}
	else //正温度
	{
		temp=value*0.0625;
	}
	return temp;
}
ds18b20.h
#ifndef _ds18b20_H
#define _ds18b20_H

#include "public.h"

//管脚定义
sbit DS18B20_PORT=P3^7;	//DS18B20数据口定义


//函数声明
u8 ds18b20_init(void);
float ds18b20_read_temperture(void);

#endif
lcd1602.c

编写一个显示两位数的显示函数lcd1602_Show2Num

#include "lcd1602.h"


/*******************************************************************************
* 函 数 名       : lcd1602_write_cmd
* 函数功能		 : LCD1602写命令
* 输    入       : cmd：指令
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_cmd(u8 cmd)
{
	LCD1602_RS=0;//选择命令
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=cmd;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else	//4位LCD
void lcd1602_write_cmd(u8 cmd)
{
	LCD1602_RS=0;//选择命令
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=cmd;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入

	LCD1602_DATAPORT=cmd<<4;//准备命令
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_write_data
* 函数功能		 : LCD1602写数据
* 输    入       : dat：数据
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_data(u8 dat)
{
	LCD1602_RS=1;//选择数据
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=dat;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else
void lcd1602_write_data(u8 dat)
{
	LCD1602_RS=1;//选择数据
	LCD1602_RW=0;//选择写
	LCD1602_E=0;
	LCD1602_DATAPORT=dat;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入

	LCD1602_DATAPORT=dat<<4;//准备数据
	delay_ms(1);
	LCD1602_E=1;//使能脚E先上升沿写入
	delay_ms(1);
	LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_init
* 函数功能		 : LCD1602初始化
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_init(void)
{
	lcd1602_write_cmd(0x38);//数据总线8位，显示2行，5*7点阵/字符
	lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
	lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
	lcd1602_write_cmd(0x01);//清屏
}
#else
void lcd1602_init(void)
{
	lcd1602_write_cmd(0x28);//数据总线4位，显示2行，5*7点阵/字符
	lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
	lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
	lcd1602_write_cmd(0x01);//清屏
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_clear
* 函数功能		 : LCD1602清屏
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void lcd1602_clear(void)
{
	lcd1602_write_cmd(0x01);
}

/*******************************************************************************
* 函 数 名       : lcd1602_show_string
* 函数功能		 : LCD1602显示字符
* 输    入       : x,y：显示坐标，x=0~15，y=0~1;
				   str：显示字符串
* 输    出    	 : 无
*******************************************************************************/
void lcd1602_show_string(u8 x,u8 y,u8 *str)
{
	u8 i=0;

	if(y>1||x>15)return;//行列参数不对则强制退出

	if(y<1)	//第1行显示
	{
		while(*str!='\0')//字符串是以'\0'结尾，只要前面有内容就显示
		{
			if(i<16-x)//如果字符长度超过第一行显示范围，则在第二行继续显示
			{
				lcd1602_write_cmd(0x80+i+x);//第一行显示地址设置
			}
			else
			{
				lcd1602_write_cmd(0x40+0x80+i+x-16);//第二行显示地址设置
			}
			lcd1602_write_data(*str);//显示内容
			str++;//指针递增
			i++;
		}
	}
	else	//第2行显示
	{
		while(*str!='\0')
		{
			if(i<16-x) //如果字符长度超过第二行显示范围，则在第一行继续显示
			{
				lcd1602_write_cmd(0x80+0x40+i+x);
			}
			else
			{
				lcd1602_write_cmd(0x80+i+x-16);
			}
			lcd1602_write_data(*str);
			str++;
			i++;
		}
	}
}
/*用户函数*/

void LcdSetCursor(u8 x, u8 y)//x为列，y为行
{
	u8 addr;
	if(y==0)
		addr=0x80+x;//第一行
	else
		addr=0xC0+x;//第二行
	lcd1602_write_cmd(addr);
}

void LcdSlide(u8 x, u8 y, u8 *str, u8 len)//滚动显示
{
	LcdSetCursor(x,y);
	while(len--)
	{
		lcd1602_write_data(*str++);
	}
}
void lcd1602_Show2Num(u8 x, u8 y, u8 num)
{
	u8 a,b;
	a=num/10;
	b=num%10;
	LcdSetCursor(x,y);
	lcd1602_write_data(a+'0');
	LcdSetCursor(x+1,y);
	lcd1602_write_data(b+'0');

}
lcd1602.h
#ifndef _lcd1602_H
#define _lcd1602_H

#include "public.h"
//LCD1602数据口4位和8位定义，若为1，则为LCD1602四位数据口驱动，反之为8位
#define LCD1602_4OR8_DATA_INTERFACE	0	//默认使用8位数据口LCD1602

//管脚定义
sbit LCD1602_RS=P2^6;//数据命令选择
sbit LCD1602_RW=P2^5;//读写选择
sbit LCD1602_E=P2^7; //使能信号
#define LCD1602_DATAPORT P0	//宏定义LCD1602数据端口


//函数声明
void lcd1602_init(void);
void lcd1602_clear(void);
void lcd1602_show_string(u8 x,u8 y,u8 *str);
void lcd1602_write_data(u8 dat);
void lcd1602_write_cmd(u8 cmd);
void LcdSetCursor(u8 x,u8 y);
void LcdSlide(u8 x, u8 y, u8 *str, u8 len);
void lcd1602_Show2Num(u8 x, u8 y, u8 num);
#endif
beep.c
#include <reg52.h>
#include "beep.h"
unsigned int flag = 0;
void T0_init(void)
{
		TMOD=0x21; //定时器0工作在方式1，定时器1工作在方式2
    TH0 = 0x0FF;//定时10us
    TL0 = 0x0F6;
    EA = 1;
    ET0 = 1;
    TR0 = 1;
}

void T0_isr(void) interrupt 1
{
	flag++;
    TH0 = 0x0FF;//定时10us
    TL0 = 0x0F6;
	if(flag == 1000)//以1Khz频率发声
	{
		BEEP = ~BEEP;
		flag = 0;
	}
}
beep.h
#ifndef _BEEP_H
#define _BEEP_H
sbit BEEP = P1^5;
void T0_init(void);
#endif
public.c
#include "public.h"

/*******************************************************************************
* 函 数 名       : delay_10us
* 函数功能		 : 延时函数，ten_us=1时，大约延时10us
* 输    入       : ten_us
* 输    出    	 : 无
*******************************************************************************/
void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

/*******************************************************************************
* 函 数 名       : delay_ms
* 函数功能		 : ms延时函数，ms=1时，大约延时1ms
* 输    入       : ms：ms延时时间
* 输    出    	 : 无
*******************************************************************************/
void delay_ms(u16 ms)
{
	u16 i,j;
	for(i=ms;i>0;i--)
		for(j=110;j>0;j--);
}
public.h
#ifndef _public_H
#define _public_H

#include "reg52.h"

typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;


void delay_10us(u16 ten_us);
void delay_ms(u16 ms);

#endif

上述代码只能实现蜂鸣器滴答滴答地响

也许是定时器与串口中断发生冲突，可通过调整定时器的优先级等方法实现长鸣报警。待解决。

硝酯蒽唑Ti镓
关注
  • 7
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
基于AT89C51/52和DS18B20的温度传感器设计报告（后附代码）
m0_51007315的博客
01-16 3780
利用52单片机开发板上面的DS18B20模块实现温度的测量与显示，并使用按键控制和数码管来显示温度。
基于DS18B20数字温度传感器的温度计设计
热门推荐
Koroti的博客
04-22 3万+
基于DS18B20数字温度传感器的温度计设计 本报告为哈尔滨工业大学电子与信息工程学院大二学期微机原理课程的课设报告。请注意，本文所述代码均在Quartus II 13.0程序内使用汇编语言运行。 一、课程设计任务要求 利用数字温度传感器DS18B20与AT89C51单片机结合来测量温度，并在LED数码管上显示相应的温度值。温度测量范围为-55~125℃，精确至0.5℃。测量的温度采用数字显示，用...
基于DS18B20数字温度传感器的设计方案
01-19
目前，在工业控制的很多领域，温度监控普遍是利用热敏电阻组成的测温电路，经过A/D与D/A转换后实现测温，但是由于热敏电阻的不稳定性，导致测温易受外界干扰、且精度不高。 　　DS18B20数字温度传感器是Dallas公司生产的1-Wire,即单总线器件，具有线路简单、体积小的特点。因此用他组成一个测温系统，具有线路简单，在1根通信线可以挂很多这样的数字温度传感器，十分方便。 　　l DS18B20性能特点 　　1.1 DS18B20特性及引脚分布 　　DS18B20测温范围在-55~+125℃；转换精度9~12位进制数，可编程确定转换的位数；测温分辨率为9位精度为0.5℃，12位精度为0
【51单片机系列】DS18B20温度传感器扩展实验之设计一个智能温控系统
sinat_41752325的博客
12-28 1917
51单片机温度控制系统，温度在上下限之间正常工作，超过温度上限蜂鸣器发声同时直流电机工作，低于温度下限时蜂鸣器发声同时继电器工作。
【STM32 标准库】DS18B20温度
最新发布
微风の清风的博客
05-30 940
DS18B20 的典型温度读取过程为：复位→发 SKIP ROM 命令（0XCC）→发开始转换命令（0X44）→延时→复位→发送 SKIP ROM 命令（0XCC）→发读存储器命令 （0XBE）→连续读出两个字节数据(即温度)→结束。当温度为负时，高5位S都为1，实际温度=（后11位值取反+1）*分辨率（如12位：0.0625）当温度为正时，高5位S都为0，实际温度=后11位值*分辨率（如12位：0.0625）一线总线（单总线）接口传感器（ADC）
(蓝桥杯单片机组）基于DS18B20的51单片机温控系统设计实例
我陪你走的博客
08-14 1586
1 DS18B20介绍 简介： DS18B20是美国DALLAS半导体公司推出得第一片支持“单总线”接口的温度传感器，具有微型化、低功耗、抗干扰能力强、易配处理器的优点，可直接将温度转化成穿行数字信号。 特性： （1） 适应电压范围宽：3.0~5.5V范围内。 （2） 单线接口方式，仅需一根数据线。 （3） 多点组网，多个芯片连接在唯一的三线上。 （4） 不需要外围器件，高度集成化。 （5） 测温范围-55度-125度，-10度到85度内的精确度可达0.5度。 （6） 可编程分辨率9~12位，对应精度位0.
基于单片机无线传输测温DS18B20传感器设计
QQ_2193276455的博客
05-28 1043
*单片机设计介绍，基于单片机无线传输测温DS18B20传感器设计。
DS18B20温度传感器课程设计
06-19
本系统是一个基于单片机AT89C52RC的数字温度计的设计，用来测量环境温度，测量范围为-50℃—110℃度。 整个设计系统分为3部分：单片机控制、温度传感器、数码显示。 此设计的重点在于编程，程序要实现温度的采集、转换、显示，其外围电路所用器件较少，相对简单，实现容易。 显示电路采用4位共阴LED数码管，从P0口输出段码，P2.0—P2.3作片选端。
苏州大学微机实验——基于DS18B20的数字温度计的设计
qq_65343430的博客
11-16 917
本文是在完成苏州大学电子信息学院微机实验——基于DS18B20的数字温度计的设计过程中所萌生的一个想法，相比于各路大佬，可能会有很多地方存在不足，还请见谅。用到的主要芯片和设备有STC15系列单片机，DS18B20温度传感器，LCD1602液晶显示器。
DS18B20电子温度计设计与制作（含代码+仿真）
m0_69204430的博客
03-19 1万+
采用STC89C51作为主控芯片，结合DS18B20测温模块、八段数码管、LED灯、蜂鸣器等电路模块实现温湿度测量，显示，将数据推送至数码管显示，达到用独立键盘设定限制温度控制LED灯和蜂鸣器报警功能，设计一款光源加声音的简易报警测温电路
使用DS18B20温度传感器设计温度控制系统设计
06-01
使用 DS18B20 温度传感器设计温度控制系统 本设计使用 DS18B20 温度传感器设计温度控制系统，实现温度的检测和显示。该系统由 DS18B20 温度传感器、AT89C52 单片机、数码管、蜂鸣器和发光二极管组成。系统可以实时...
DS18B20温度传感器+按键控制
01-15
DS18B20的读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s减为750ms。 DS18B20测温原理如图3所示。图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号发送给计数器1。高温度系数晶振随温度变化其振荡频率明显改变，所产生的信号作为计数器2的脉冲输入。计数器1和温度寄存器被预置在-55℃所对应的一个基数值。计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1的预置值。
温度传感器18B20在proteus中的仿真
02-14
使用proteus对多点温度测量的实时动态仿真实验，文件夹内包含有源程序和原理图。
基于DS18B20的数字温度计的设计报告源程序
05-12
由于传感器能将各种物理量、化学量和生物量等信号转变为电信号，使得人们可以利用计算机实现自动测量、信息处理和自动控制，但是它们都不同程度地存在温漂和非线性等影响因素。传感器主要用于测量和控制系统，它的性能好坏直接影响系统的性能。因此，不仅必须掌握各类传感器的结构、原理及其性能指标，还必须懂得传感器经过适当的接口电路调整才能满足信号的处理、显示和控制的要求，而且只有通过对传感器应用实例的原理和智能传感器实例的分析了解，才能将传感器和信息通信和信息处理结合起来，适应传感器的生产、研制、开发和应用。另一方面，传感器的被测信号来自于各个应用领域，每个领域都为了改革生产力、提高工效和时效，各自都在开发研制适合应用的传感器，于是种类繁多的新型传感器及传感器系统不断涌现。温度传感器是其中重要的一类传感器。其发展速度之快，以及其应用之广，并且还有很大潜力。
DS18B20温度传感器实验,ds18b20温度传感器实验报告,C,C++
09-10
标题中的“DS18B20温度传感器实验”是指一种基于数字接口的温度传感器，DS18B20，它可以精确地测量环境温度并以数字形式输出数据。这种传感器广泛应用于各种温控系统中，包括家庭自动化、工业过程监控以及实验室设备...
温度传感器DS18B20传感器单片机实验报告+程序+proteus.zip
01-18
《DS18B20温度传感器与51单片机结合的Proteus仿真课程设计详解》 在电子工程领域，温度传感器的应用无处不在，其中DS18B20因其高精度、数字输出和易用性而备受青睐。本课程设计主要探讨了如何将DS18B20温度传感器与...
单片机C语言程序设计25 DS18B20温度传感器实验（基于8051+Proteus仿真）
05-23
单片机C语言程序设计25 DS18B20温度传感器实验（基于8051+Proteus仿真）单片机C语言程序设计25 DS18B20温度传感器实验（基于8051+Proteus仿真）单片机C语言程序设计25 DS18B20温度传感器实验（基于8051+Proteus仿真...
基于单片机和ds18b20温度传感器的温度计【含源码与仿真】
06-06
《基于单片机和DS18B20温度传感器的智能温度计设计》 在现代电子技术中，单片机和传感器的应用日益广泛，尤其是在环境监测、智能家居等领域。本项目以单片机为核心，结合DS18B20温度传感器，实现了一款精确且易于...
用1602LCD与DS18B20设计的温度报警器毕业设计-嵌入式毕业设计
m0_73485055的博客
08-15 189
技术：C、单片机等摘要：随着生活的提高，人们越来越注意生活的品质。各种智能电子产品充斥在我们的周围，在给我们带来了便利的同时也有潜在的危险。为了避免此类状况的发生，每个厂家在生产产品时，都需要存在这么一种鸣响之类的装置，提醒人们能更快速的发现异常，更好的排除故障解决问题。近年来，我国工业现代化的进程和电子信息产业持续的高速增长带动了传感器的快速上升。其中温度传感器作为传感器中的重要一类，占整个传感器总需求40%以上。温度传感器是利用NTC的阻值随温度变化的特性，将非电学的物理量转换为电学量。
基于51单片机ds18b20温度传感器设计的温控系统
07-31
基于51单片机和DS18B20温度传感器设计的温控系统主要是用于测量和控制温度的系统。DS18B20温度传感器是一款数字温度传感器，基于单总线协议，可直接与51单片机进行通信。 首先，系统通过DS18B20温度传感器实时测量环境温度。该传感器使用3引脚结构（VCC、GND和DATA），其中DATA引脚与51单片机的IO口相连，通过总线控制器将数据发送给单片机。传感器输出的数字信号可以转换成温度值，使用51单片机的ADC模块进行模数转换，得到实际温度。 其次，系统根据测得的温度值进行控制。根据设定的温度范围，在单片机程序中设定一个目标温度值。当实际温度高于该目标温度值时，单片机可以通过控制继电器或开关来开启降温装置，如风扇或空调。当实际温度低于目标温度时，则关闭降温装置。以此实现对温度的控制。 此外，系统还可以加入一些功能以增强可调节性和稳定性。例如，可以设置上下限警报温度，当温度超过上限或低于下限时，系统可以通过蜂鸣器或显示屏发出警报，提醒操作人员。另外，还可以利用51单片机的定时功能，定时监测温度并记录，以便分析温度变化趋势。 综上所述，基于51单片机DS18B20温度传感器设计的温控系统，通过实时测量温度值，并根据设定的目标温度值进行温度控制，不仅可以稳定环境温度，还可以发出警报和记录温度变化。这样的系统在实验室、温室和家庭等环境中都有广泛应用前景。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
