一.河道水流量的估算问题

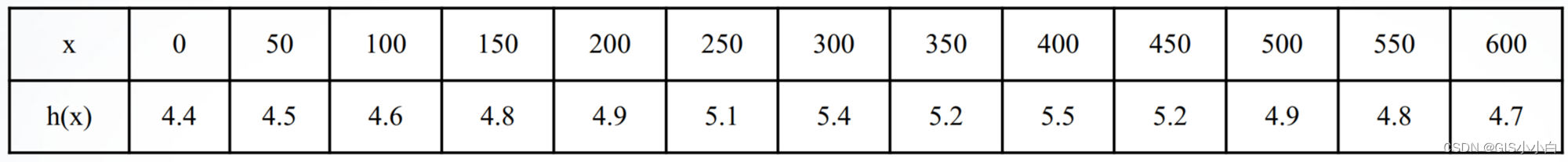

根据实际测量，得到河流某处宽600m，其横截面不同位置某一时刻的水深如下表所示。
① 若此刻水流的流速为0.6m/s，试估计该河流此刻的流量。（考虑使用polyfit，polyval，poly2sym，int函数）
② 已知x方向[50,60]区间为坡式护岸的下部护脚部分，根据相关堤防设计规范，抛石护岸护脚坡度应缓于1:1.5（正切值），请估计水流冲刷是否已破坏该区域的护脚。（考虑使用polyfit，polyval，poly2sym，diff，all函数）

思路：流量 Q 的定义就是单位时间内通过某个横截面的流体体积。

具体来说，流量 Q 的公式是：

Q=A×v

其中：

Q 是流量，通常以立方米每秒（m^3/s）为单位。
A 是横截面积，以平方米（m^2）为单位。
v 是流速，以米每秒（m/s）为单位。

所以赶紧拟合出曲线然后积分求出横截面的面积，就可以求出流量，然后第二问的坡度也与曲线的斜率有关

二.函数储备

1.polyfit函数

polyfit 函数是一个非常有用的工具，用于多项式曲线拟合。它的主要目的是找到一组多项式系数，这组系数能够最好地拟合一组给定的数据点。

`polyfit` 函数的基本用法

polyfit 函数的基本语法如下：

p = polyfit(x, y, n);

其中：

x 和 y 是数据点的坐标。这些点可以是实验数据或任何其他观测值。
n 是多项式的阶数。例如，如果你想要一个二次多项式拟合，就使用 n = 2。
p 是返回的多项式系数，从最高次项到常数项排列。

应用示例

假设你有一组数据点，你想用一个二次多项式（ax2+bx+c）来拟合这些数据。你可以这样使用 polyfit：

x = [1, 2, 3, 4, 5]; % x 坐标

y = [5, 7, 6, 5, 10]; % y 坐标

p = polyfit(x, y, 2); % 二次多项式拟合

这里，p 将是一个包含三个系数（a,b,c）的向量，这些系数定义了最佳拟合曲线。

2.polyval函数

在 MATLAB 中用于计算多项式的值

函数用途：polyval 函数用于计算给定多项式在一个或多个点上的值。它是多项式运算中的一个基础工具。
输入参数：
- 第一个参数是一个向量，表示多项式的系数。这个系数向量是按照从最高次幂到常数项的顺序排列的。例如，对于多项式 3x2+2x+1，系数向量将是 [3, 2, 1]。
- 第二个参数是一个点或一组点，在这些点上你希望计算多项式的值。
用法示例：

p = [3 2 1]; % 定义多项式 3x^2 + 2x + 1
x = 0:0.1:10; % 定义一系列的点
y = polyval(p, x); % 计算这些点上的多项式值

3.poly2sym函数

在MATLAB中，poly2sym函数用于将多项式转换为符号表达式。

以下是使用poly2sym函数的示例：

假设您有一个多项式 P(x) = 3x^2 + 2x + 1，您可以按照以下步骤使用poly2sym函数将其转换为符号表达式：

1.定义多项式的系数向量：

coefficients = [3, 2, 1];

2.使用poly2sym函数将多项式转换为符号表达式：

syms x;

polynomial = poly2sym(coefficients, x);

现在，变量polynomial包含了符号表达式3x^2 + 2x + 1。

您还可以使用poly2sym函数创建更复杂的多项式。例如，如果您有多个变量的多项式，您可以按照以下步骤执行：

1.定义多项式的系数矩阵：

coefficients = [1, 2, 3; 4, 5, 6];

2.使用poly2sym函数将多项式转换为符号表达式：

syms x y;

polynomial = poly2sym(coefficients, [x, y]);

现在，变量polynomial包含了符号表达式1x^2 + 2x + 3y^2 + 4y + 5。

请注意，poly2sym函数返回的结果是一个符号表达式，您可以在MATLAB中对其进行进一步的操作，例如求导、积分等。

4.int函数

int 函数用于执行符号积分，即对符号表达式进行积分计算。（计算得到的也是一个符号表达式）

基本用法

int 函数的基本语法是：

I = int(expr, var, a, b);

其中：

expr 是要积分的符号表达式。
var 是积分变量。
a 和 b 是积分的下限和上限。

如果不指定积分限，则执行不定积分。

示例

不定积分：

syms x;

f = x^2 + 3*x + 2;

I = int(f, x);

这将计算 x^2 + 3*x + 2关于 x 的不定积分。
定积分：

syms x;

f = x^2 + 3*x + 2;

I = int(f, x, 0, 1);

这将计算x^2 + 3*x + 2 从x=0 到 x=1 的定积分。

三.符号表达式转换为数值的方法

double 函数：
- 使用 double 函数可以将符号表达式转换为双精度浮点数。
- 这是最常用的转换方法，适用于大多数情况，特别是当你需要标准浮点数表示时。
- 示例：numericValue = double(symExpr);
vpa 函数（Variable Precision Arithmetic）：
- 使用 vpa 函数可以将符号表达式转换为指定精度的数值。
- 这个方法特别适用于需要非标准精度的情况，比如需要非常精确的数值结果。
- 示例：highPrecisionValue = vpa(symExpr, digits); 其中 digits 指定了所需的小数位数。
eval 函数：
- 虽然不推荐使用（尤其是在安全性和代码可读性方面），但 eval 函数可以用来执行符号表达式并返回其数值结果。
- 这种方法可能对于某些特定的计算和格式化输出有用。
- 示例：numericValue = eval(symExpr);
subs 函数结合数值：
- 如果符号表达式中包含变量，可以使用 subs 函数替换这些变量为特定的数值，然后使用 double 或 vpa 获取数值结果。
- 这种方法在进行特定点的函数评估时很有用。
- 示例：numericValue = double(subs(symExpr, variable, value));

在选择适合的方法时，应考虑转换的精度需求、符号表达式的复杂性以及计算的性能要求。通常，double 和 vpa 是最常用和最直接的方法。

三.解题

注意：eval 函数用于执行存储在字符串或字符数组中的 MATLAB 表达式。

% x=[0,50,100,150,200,250,300,350,400,450,500,550,600];

%数据定义
x=0:50:600;
h=-[4.4,4.5,4.6,4.8,4.9,5.1,5.4,5.2,5.5,5.2,4.9,4.8,4.7];

%多项式拟合：
p=polyfit(x,h,3)

%绘图验证：

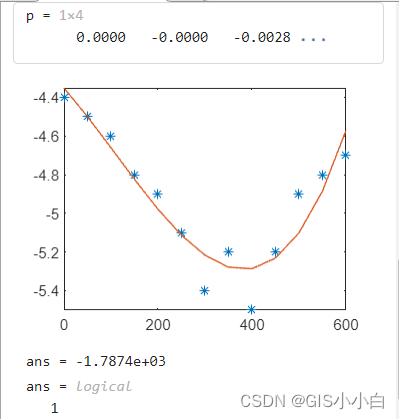

figure
plot(x,h,'*',x,polyval(p,x))

%题目 1：河道流量估算

%符号表达式转换 将多项式系数转换为符号表达式。

syms x1;
f=poly2sym(p,x1);

%积分计算
area=-int(f,x1,0,600);
flow=area*0.6;
double(flow)

%题目 2：坡式护岸护脚部分的评估

%求导数实质上是求斜率

d=diff(f,x1);

%评估坡度：在 50 到 60 米范围内评估坡度是否符合规范（即是否小于 1:1.5 的正切值）。
x1=50:0.1:60;
d=double(d);
all(d<1/1.5)
