存储器芯片的基本原理

• 存储元

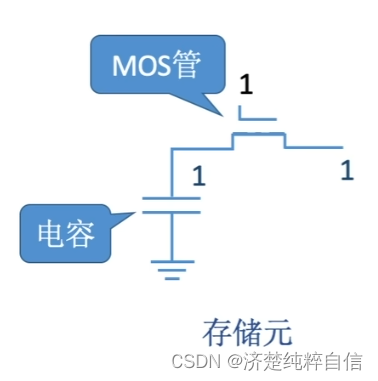

存储元内包含MOS管和电容单元，MOS管是有电压阈值的电控开关，达到一定电压就会成为导体，否则就是绝缘体。当为MOS管输入高电平（即电压达到阈值），电容内保存的电荷就会往外流，此时外部如果接收到电信号，则此时为“输出1”；同理，若是此时外部施加的高电平信号，则会让电荷流进存储元内的电容单元，此时为“输入1”。

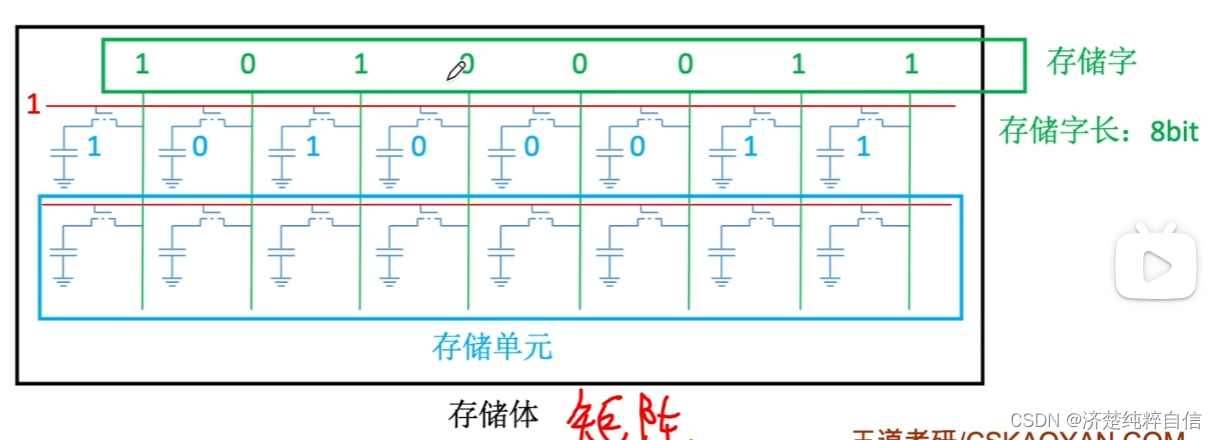

 一条字选线产生的同一个电信号可以控制8个存储单元，每次可以同时读出或写入一整行存储元存储的二进制信息，称为一个存储字。多个存储字称为存储体。

•  译码器

根据CPU中地址寄存器MAR中给出的n位地址，转化为某一条字选线（总共2^n条）的高电平信号（0基）。从而得到该时刻是对哪一条存储字进行读写访问。数据从存储体中读到数据寄存器MDR中之后，会再通过数据总线与CPU进行连接和传输。

• 控制电路

控制MAR和MDR中的电信号稳定之后再进行传输。

• 片选线

根据地址线指定的地址，在多个存储芯片中，选择和控制需要进行读写操作的和不需要操作的存储芯片。需要操作的给予低电平，不需要进行操作的给予高电平。

头上划线表示该信号是低电平有效。如片选线CS上面就有划线。

• 读写控制线

一根时：WE 低电平写，高电平读。

两根时：WE允许写，OE允许读。二者都是低电平有效。

• 引脚数

根据存储单元个数，可以得到地址线的数目。

根据存储字长，可以得到数据线的数目。

存储芯片至少有一条片选线。

读写线可能一条，也可能两条，参照题意。

加起来就是金属引脚的数目。

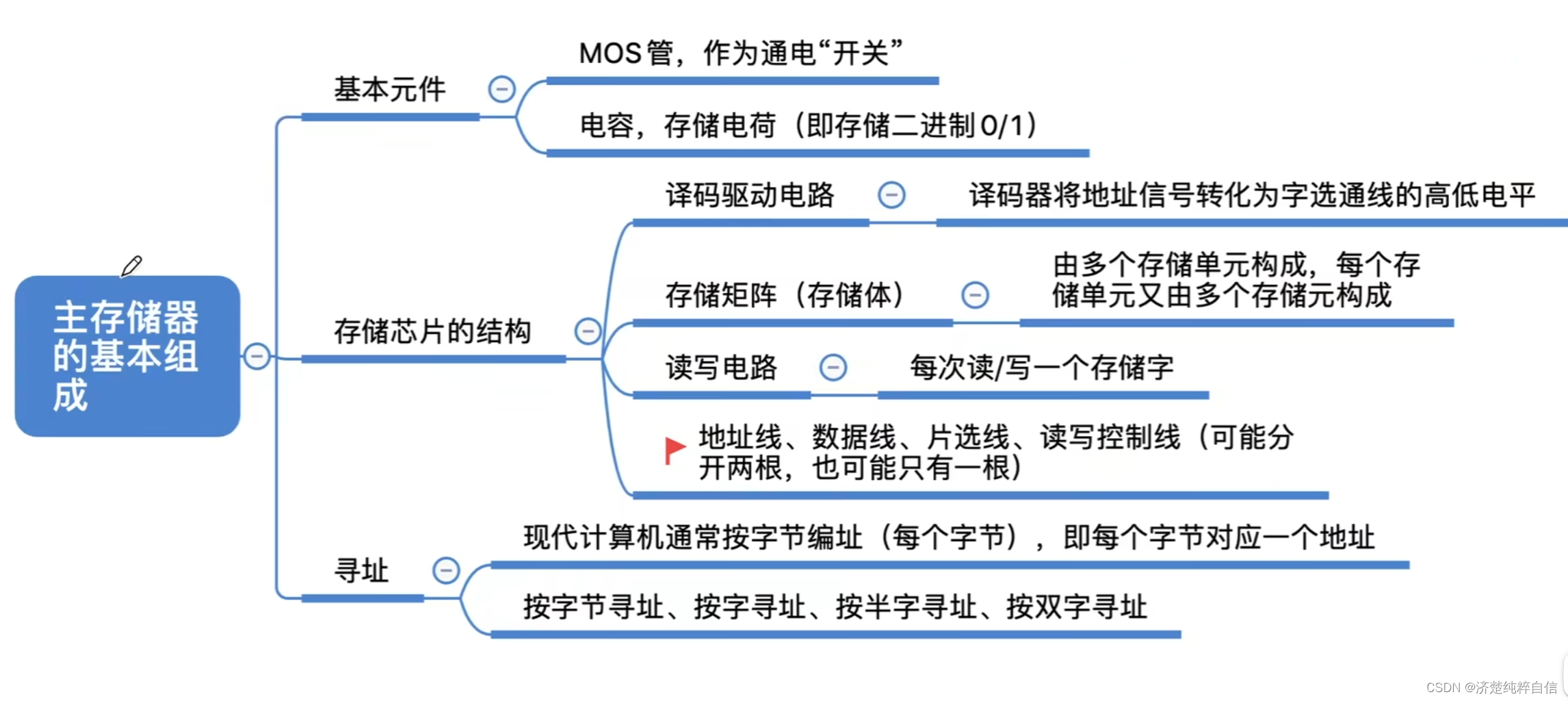

总结：
