ASRPRO从入门到精通-day3

1.配置模式GPIO输入和按键控制

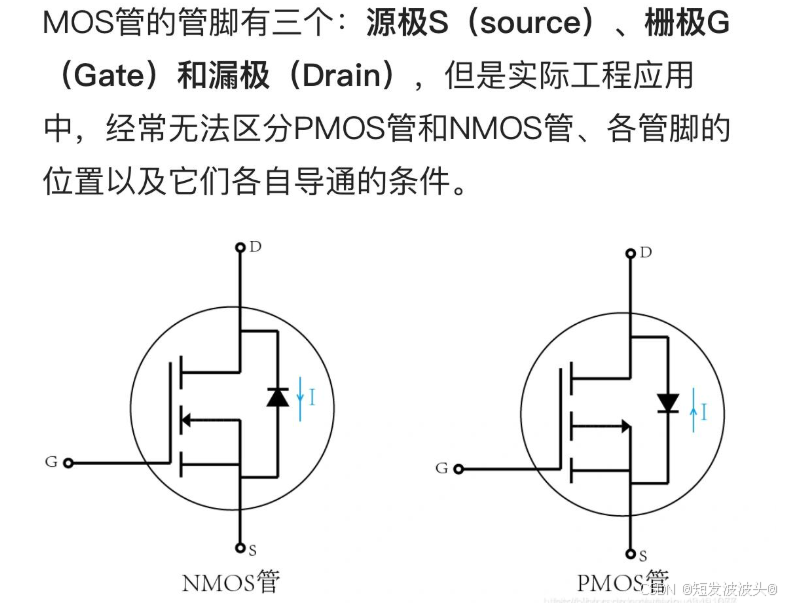

P-MOS管和N-MOS管

箭头方向为PN结方向

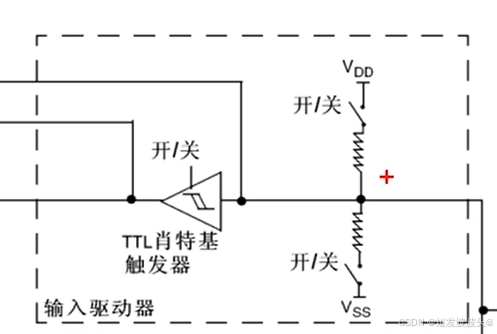

补充说明上拉和下拉输入

上拉和下拉的作用：为了给输入提供一个默认的输入电平的。因为对于一个输入的端口，输入不是低电平就是高电平，如果输入引脚什么都不接，这时输入就处于一种浮空的状态，引脚的输入电平极易受到外界的干扰而改变，所以接上拉和下拉排除干扰。上拉和下拉的电阻的阻值比较大，是一种弱上拉和弱下拉，目的是不影响正常的输入操作。

上拉输入：默认为高电平的输入模式。

下拉输入：默认为低电平的输入模式。

弱上拉和弱下拉是怎样不影响正常的输入操作的？

以弱上拉为例，假如此时VDD为5V，上拉电阻为1k欧

当没有外部信号驱动输入引脚时，上拉电阻将引脚拉高到VCC，确保引脚处于高电平状态，此时电路中的电流为5毫安。

当外部信号源（如按键或逻辑器件）将引脚拉低时，信号源只需提供很小的电流（0.5mA）即可覆盖上拉电阻的效果。

推挽、开漏和关闭输出模式

推挽输出模式下，P-MOS和N-MOS均有效，数据寄存器为1时，上管导通，下管断开，输出直接接到VDD，就是输出高电平；数据寄存器为0时，上管断开，下管导通，输出直接接到VSS，就是输出低电平。这种模式下，高低电平均有较强的驱动能力，所以推挽输出模式也称强推输出模式。

开漏输出模式下，P-MOS是无效的，只有N-MOS在工作。数据寄存器为1时，下管断开，这时输出相当于断开，也就是高阻模式；数据寄存器为0时，下管导通，输出直接接到VSS，也就是输出低电平。这种模式下，只有低电平有驱动能力，高电平是没有驱动能力的。开漏模式可以作为通信协议（IIC通信）的驱动方式，多机通信的情况下，可以避免各个设备的相互干扰；开漏模式还可以用于输出5V的电平信号，例如在IO口外接一个上拉电阻到5V的电源，当输出低电平时，由内部的N-MOS直接接VSS，当输出高电平时，由外部的上拉电阻拉高至5V。

关闭模式下，当引脚配置为输入模式的时候，两个MOS管都无效，也就是输出关闭，端口的电平由外部信号来控制

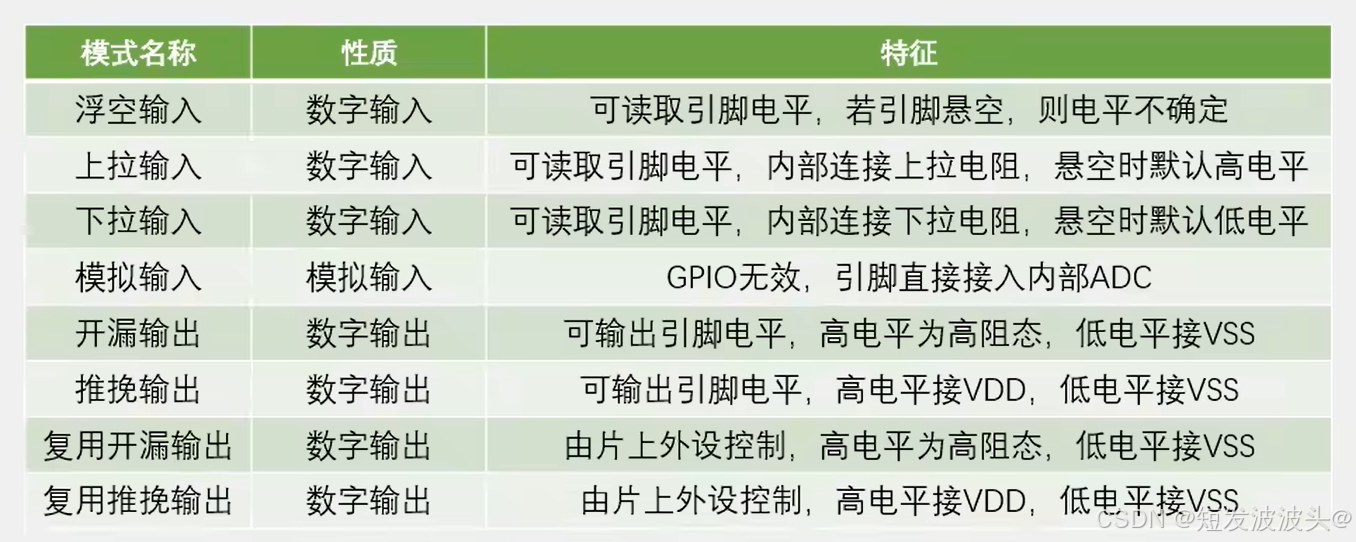

GPIO模式

在输出模式下，输入模式也是有效的；在输入模式下，输出都是无效的；

一个端口只能有一个输出，但可以有多个输入。（输出模式时，可以读取到输出引脚的电平）

配置IO输入模式

检测输入电平

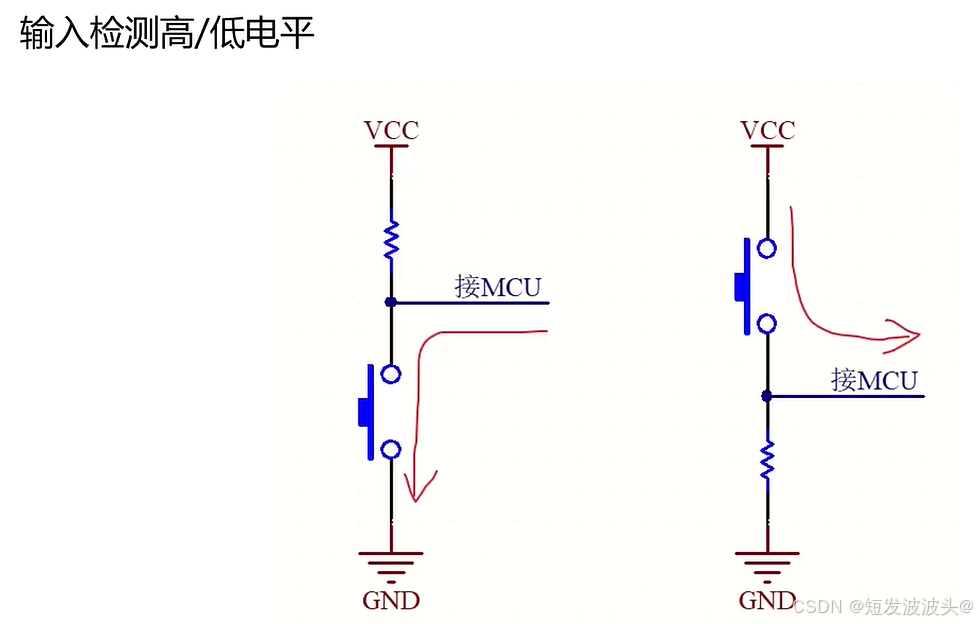

图一，当没有按下按键，输入检测为高电平，按下按键，输入检测为低电平。

图二，当没有按下按键，输入检测为低电平，按下按键，输入检测为高电平。

检测低电平时要上拉，默认高电平；检测高电平要下拉，默认低电平。

2.配置模式串口输出设置

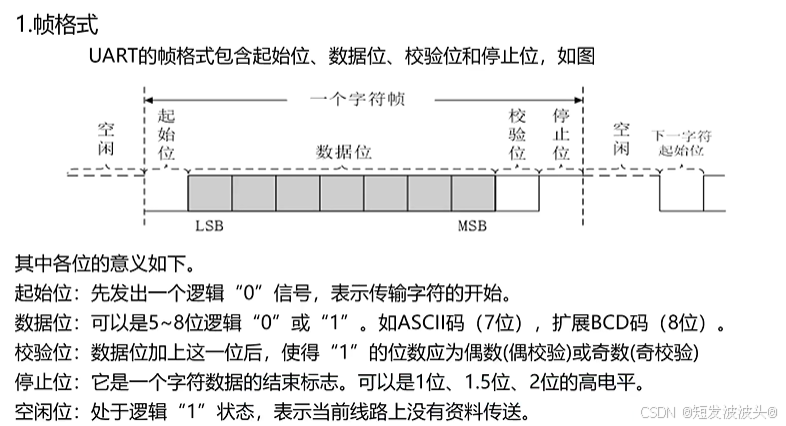

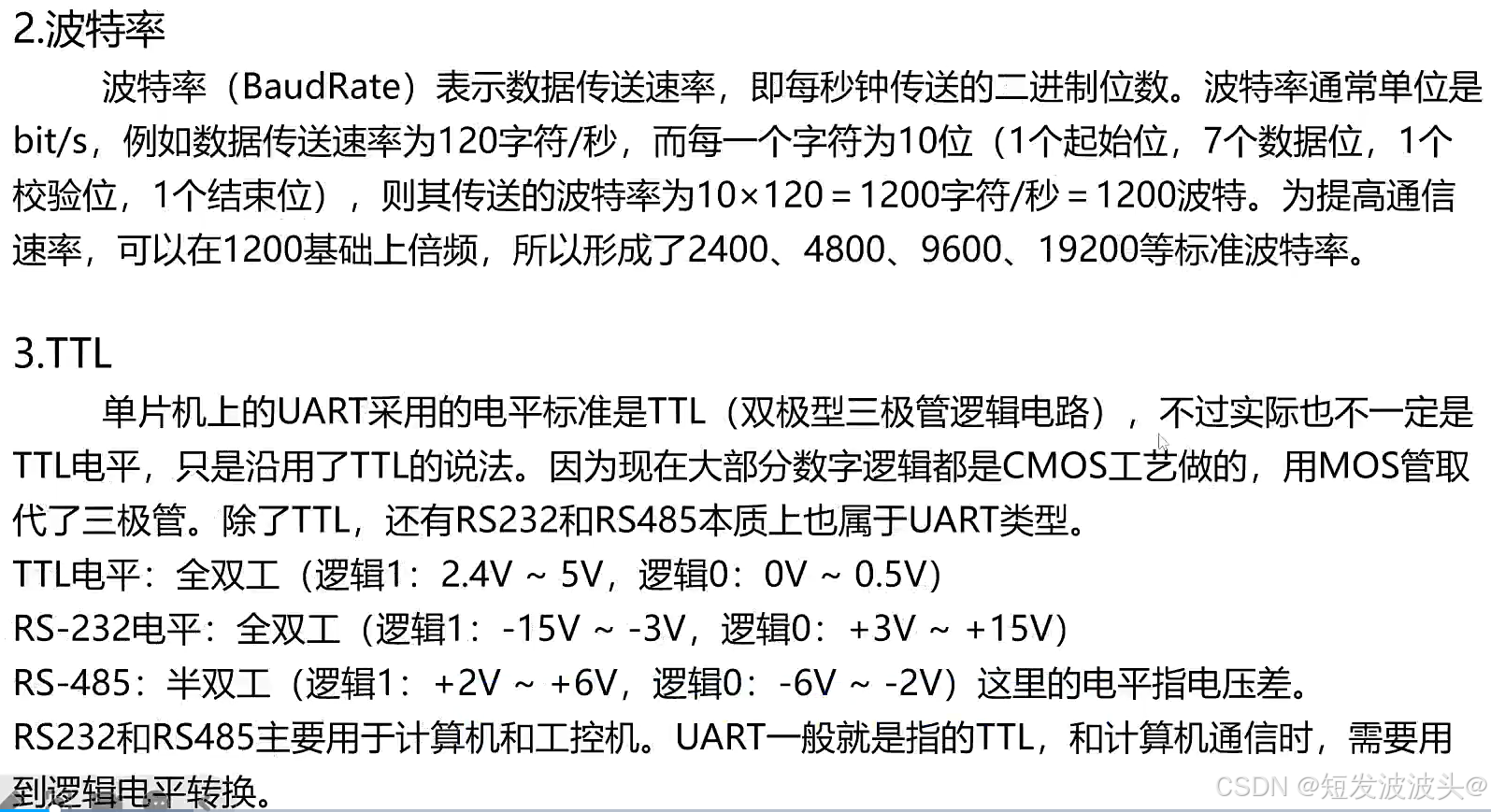

串口通讯原理

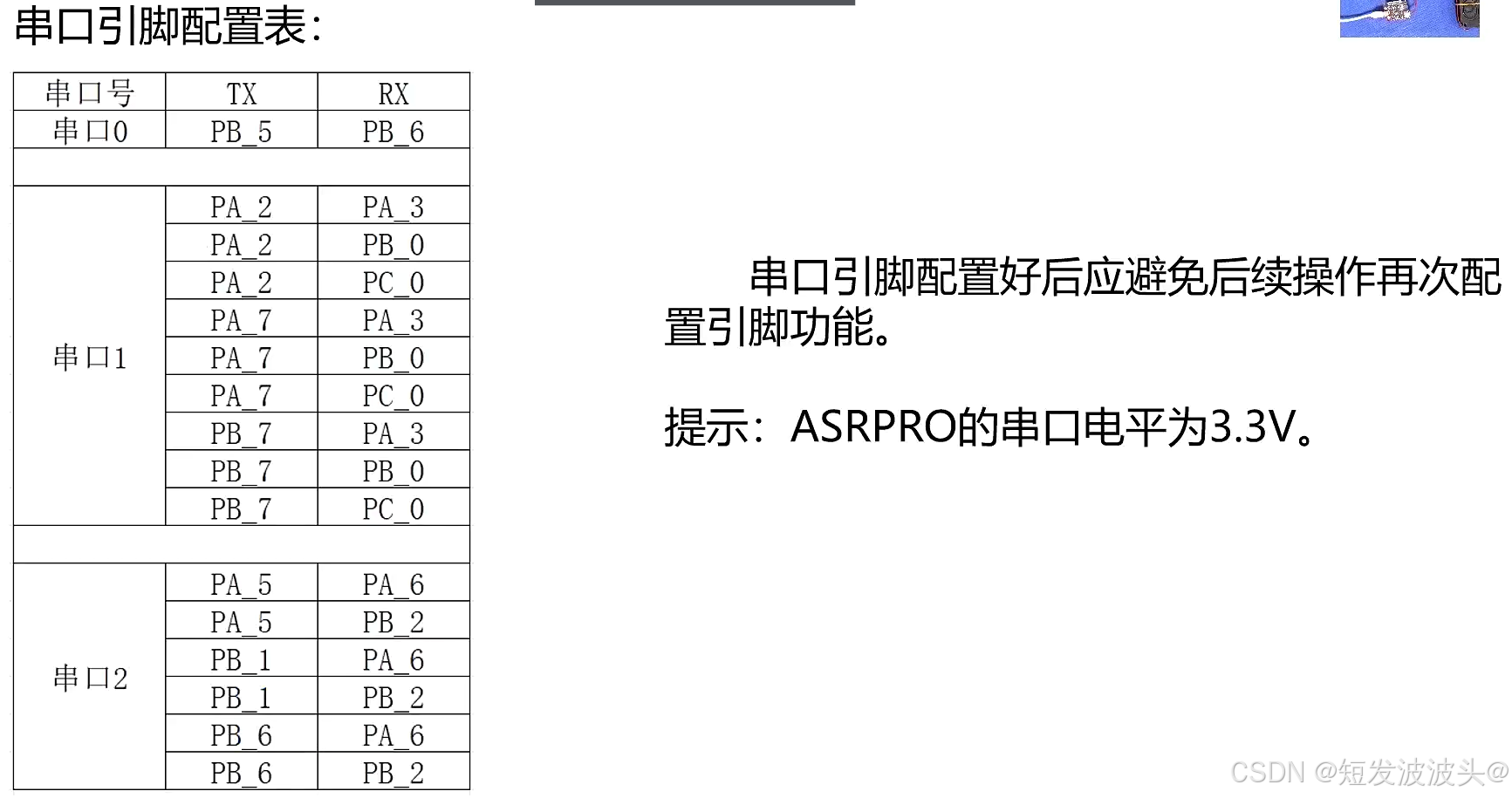

串口配置

在配置模式的串口设置里面，默认的是8位（没有校验，一位停止位）；使用串口时尽量不要使用PB5和PB6，因为要进行程序烧录；TX发送，RX接收。

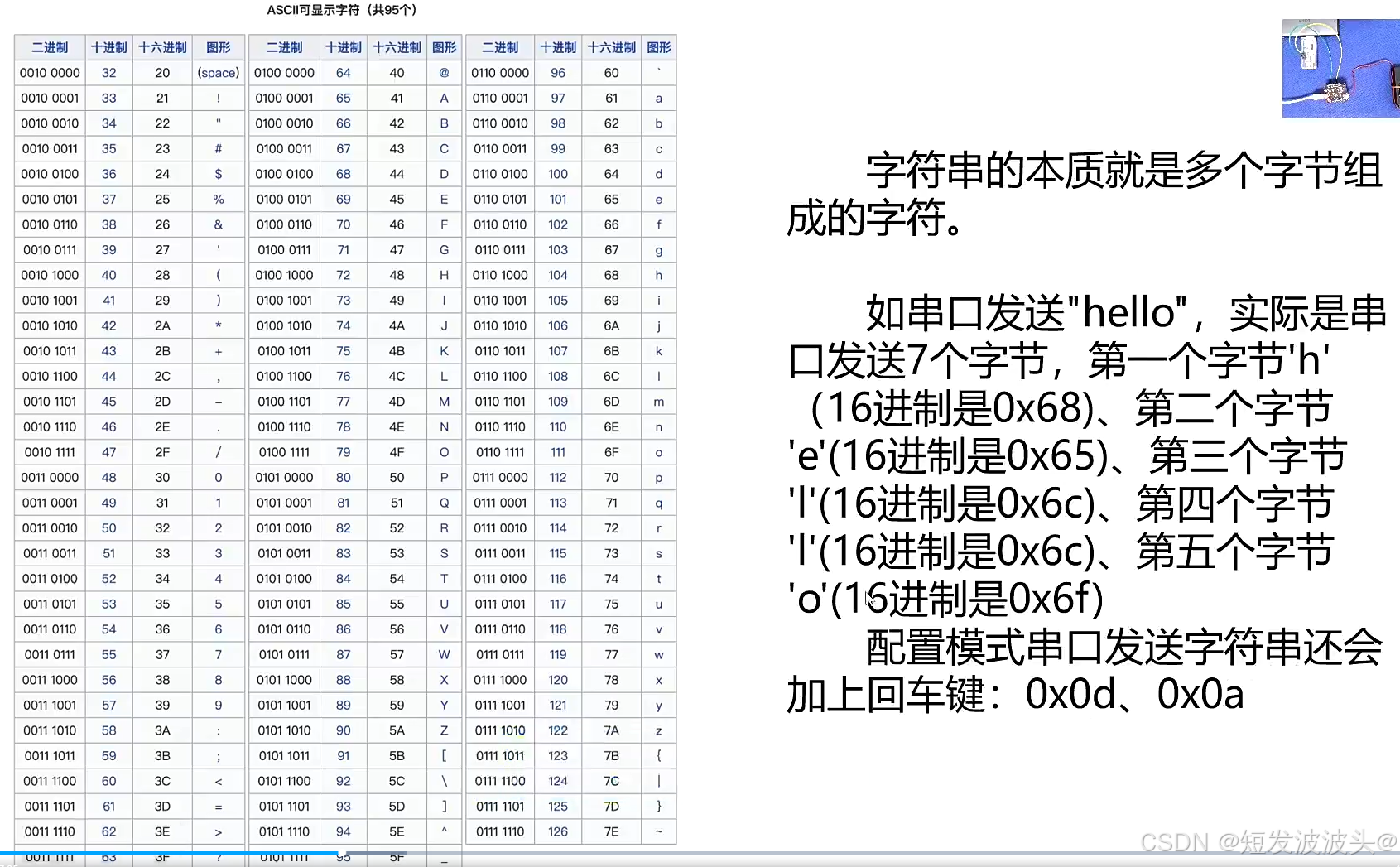

输出字符串

串口发送字符串在配置模式里面都是带回车键的。

如果使用串口0以外的串口进行输出字符串时（例如使用串口1，PA2输出，PA3接收），要将ASRPRO芯片上的“PA2输出”接到其他烧写器的输入上，两者的GND接在一起；要注意，在天问软件里编译下载时要使用串口0连接的那个端口，而在“串口调试小助手”里观察串口的输出时，连接到端口是串口1的那个端口。

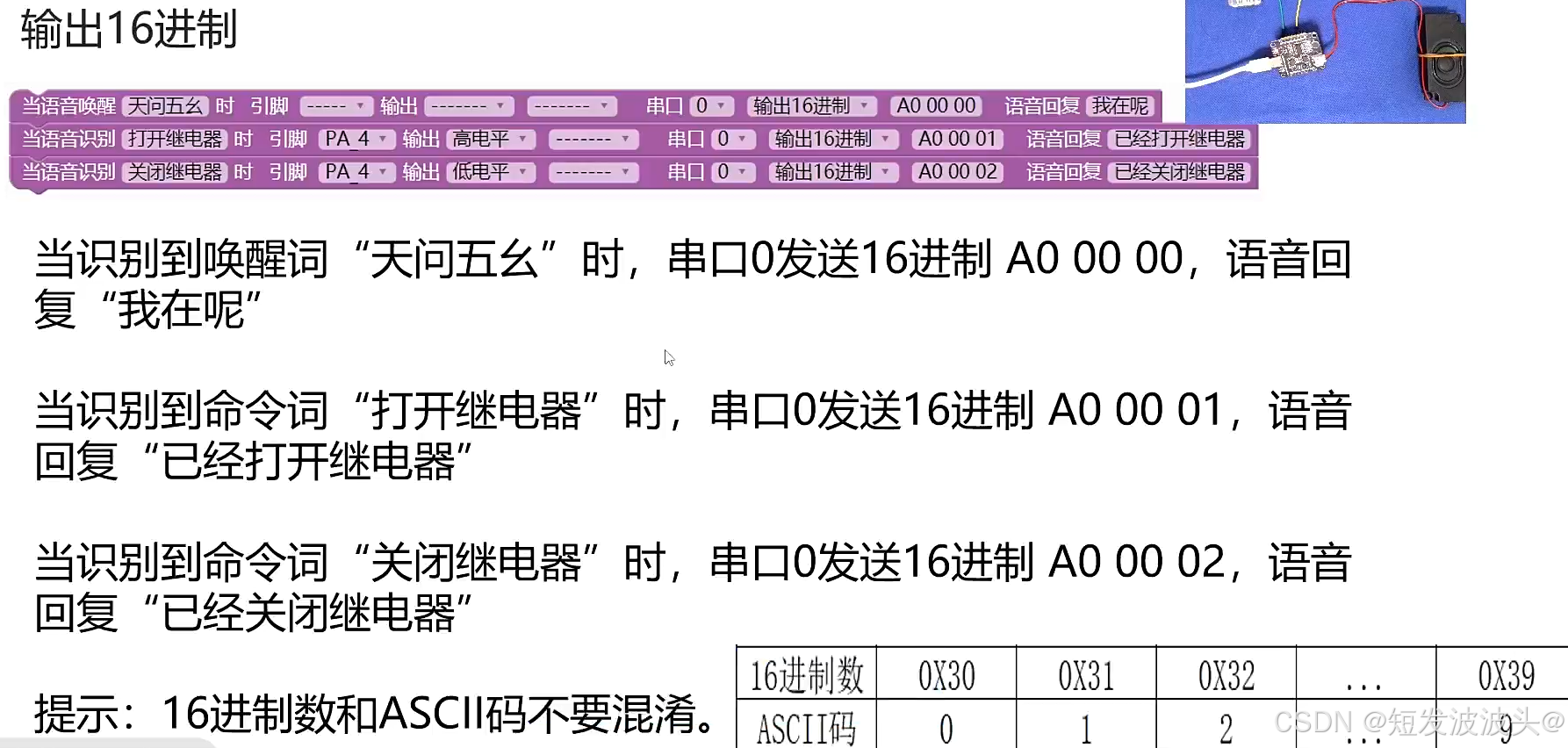

输出16进制

直接输出16进制后面不会自动加回车，需要回车的话就在16进制数后面增加0d、0a。
