模拟电路week3

模拟电路学习

四.三极管

6.基本放大电路的构成

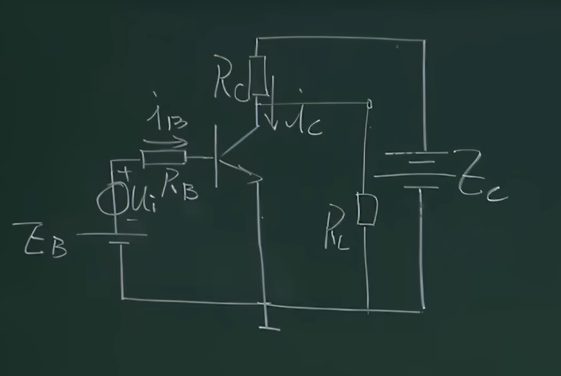

直接耦合电路：

耦合：两个或两个以上的电路构成一个网络时，若其中某一电路中电流或电压发生变化，能影响到其他电路也发生类似的变化，这种网络叫做耦合电路。
耦合的作用就是把某一电路的能量输送（或转换）到其他的电路中去

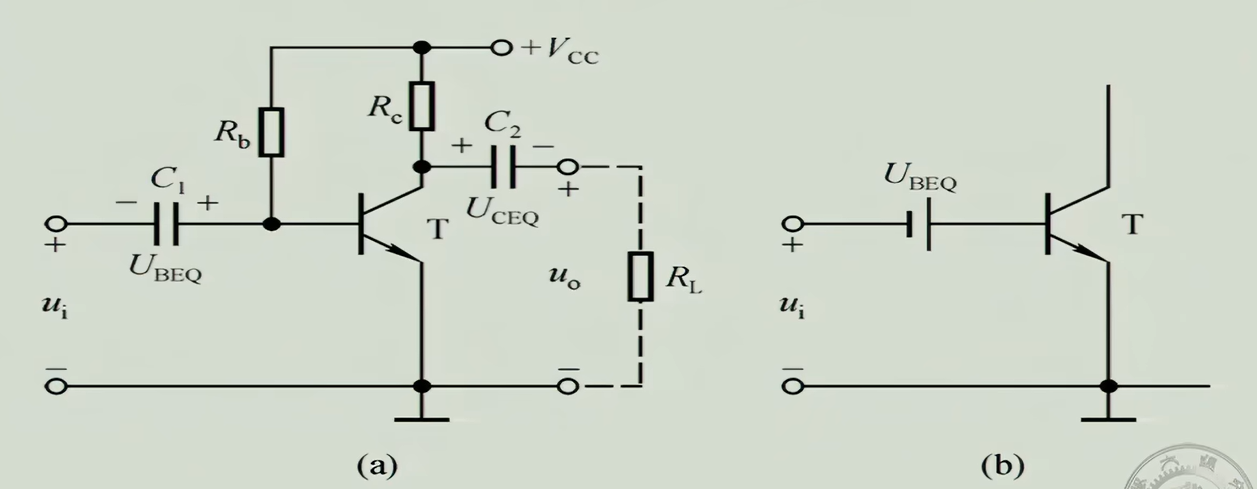

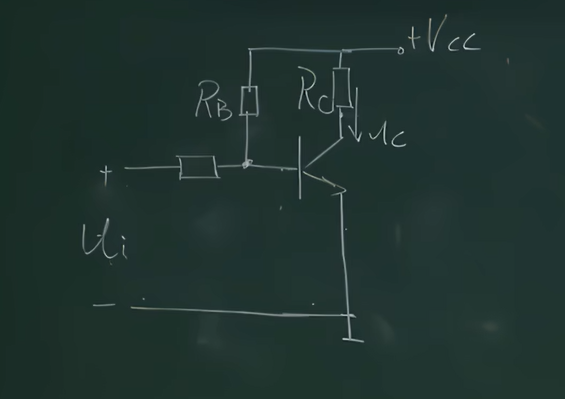

阻容耦合电路：

u_i变化->U_BE变化->i_B变化->i_C变化->u_CE
U_BE = V_T * ln(i_B / I_S + 1)
其中，V_T 是热电压（通常约为25mV），I_S 是饱和电流

7.放大电路的性能指标

放大倍数：A_uu、A_ui、A_iu、A_ii(uu是输出电压对输入电压，ui是输出电压对输入电流)
R_i：输入电阻(越大越好)
R₀：输出电阻

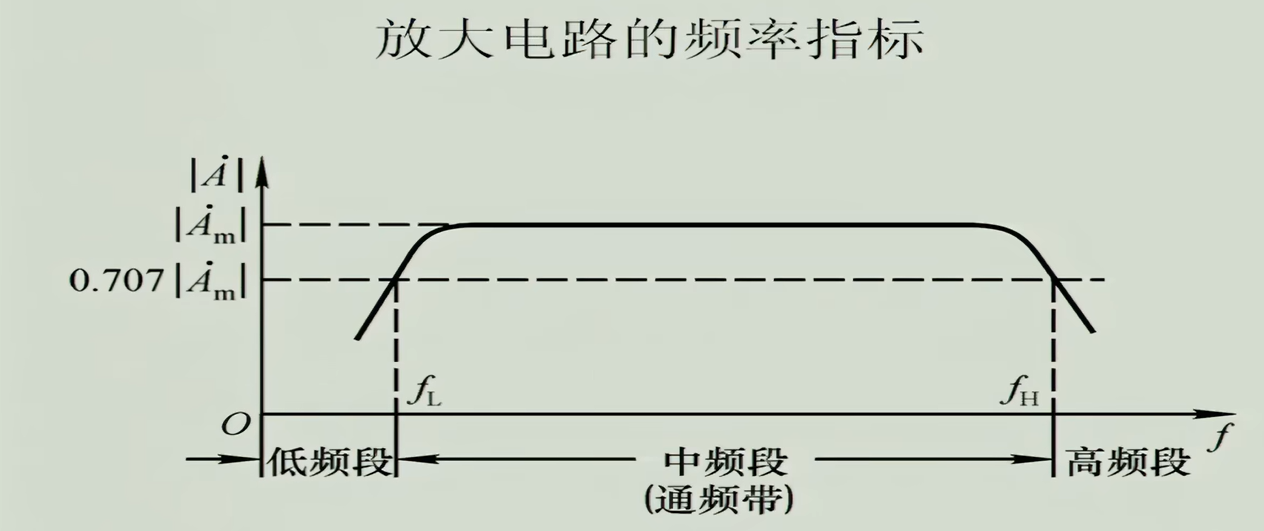

通频带：

非线性失真
最大不失真输出电压
最大输出功率与效率

8.放大电路的分析方法

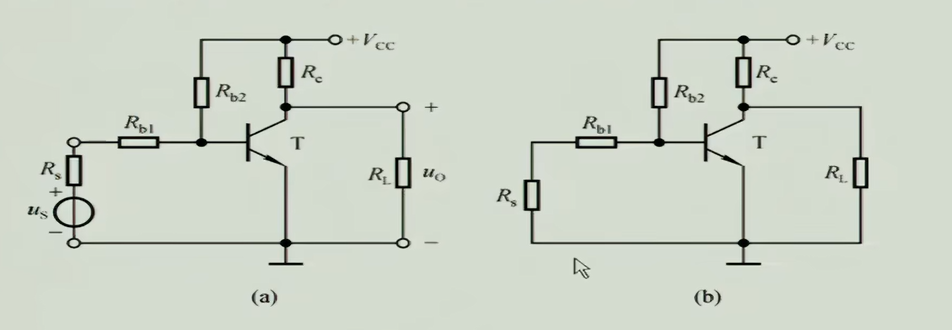

①直流通路：将u_i变成电阻

如果上述电路没有R_s，则基极为0

②交流通路：

1. 直流源变为地
2. 电容->短路
3. 将地合并

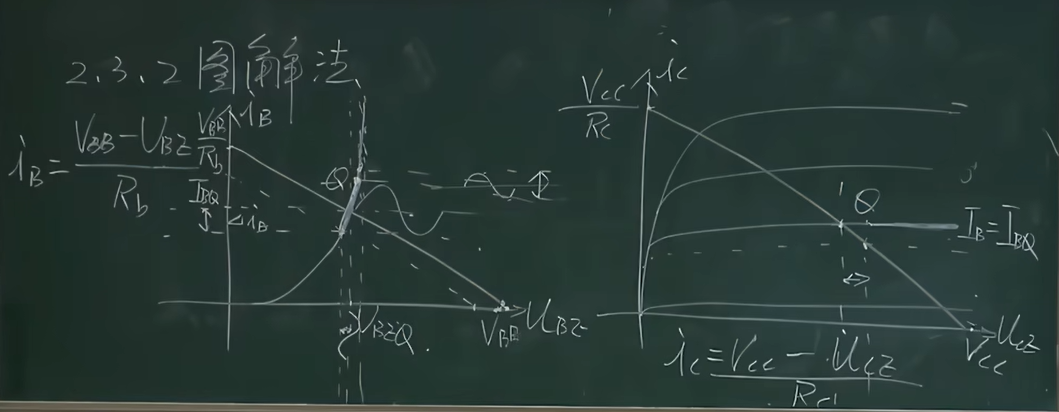

③图解法：

④等效电路法：
一.直流通路

1. 判断Q点是否合理
2. r_be = r_bb + (Hβ)U_T / I_EQ

二.交流通路

1. 用上述交流通路的方法
2. 将三极管转变为如下电路

菱形物体为流控电流源，其输出电流由输入电流控制

9.H参数等效模型

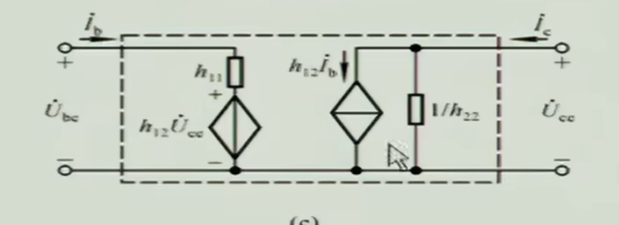

等效电路：

中间有竖线的菱形是压控电压源，其输出电压是由输入电压控制的
h₁₁是在输出端短路时，输入端的电压与输入电流的比值。它表示输入端的阻抗
h₁₂是在输入端电流为零时，输出电压与输入电压的比值。它表示输入对输出的影响，通常用于描述反向传输特性，h₁₂很小，可以忽略
h₂₁是在输入端电流为零时，输出电压与输入电流的比值。它表示从输入到输出的增益
h₂₂是在输入端短路时，输出端电压与输出电流的比值。它表示输出端的阻抗，比较小，可以忽略

所以，忽略了h₁₂h₂₂后，就可以得到8的交流通路的三极管等效电路

10.稳定Q点

环境对Q点的影响:

1. 温度
2. 电源波动(小)
3. 老化(小)

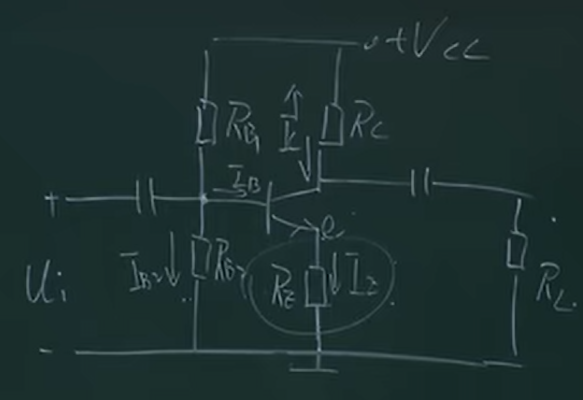

能稳定Q点的电路：

其中：I_B2 << I_B1
变化过程：
若温度↑->I_C↑->I_E↑->U_{E</
sub>↑->UBE↓->IB↓->IC↓}

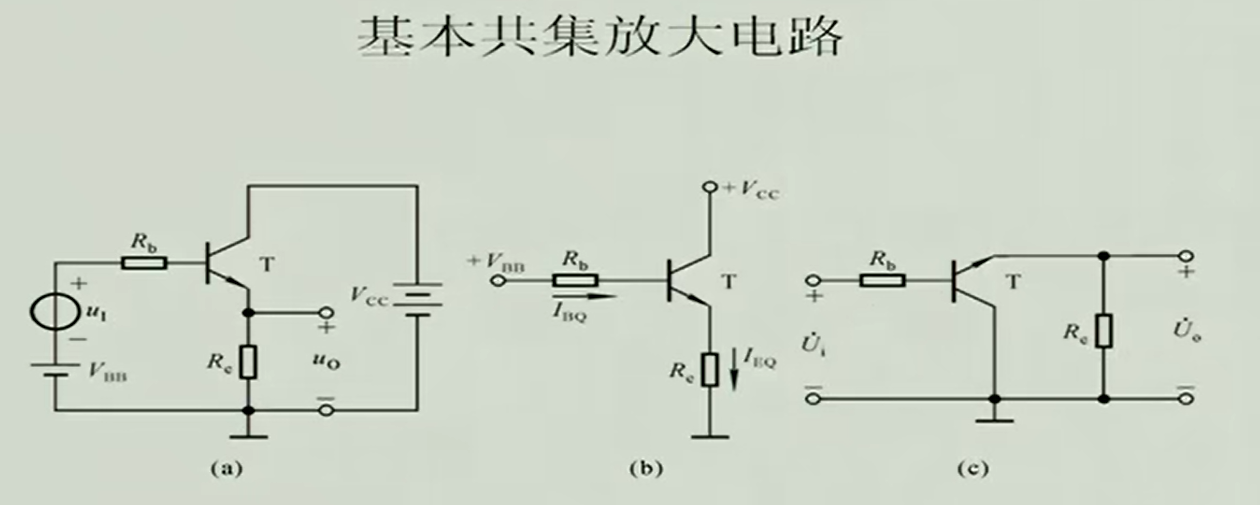

基本共集放大电路：

特点：电压放大倍数几乎为1，但是功率放大了

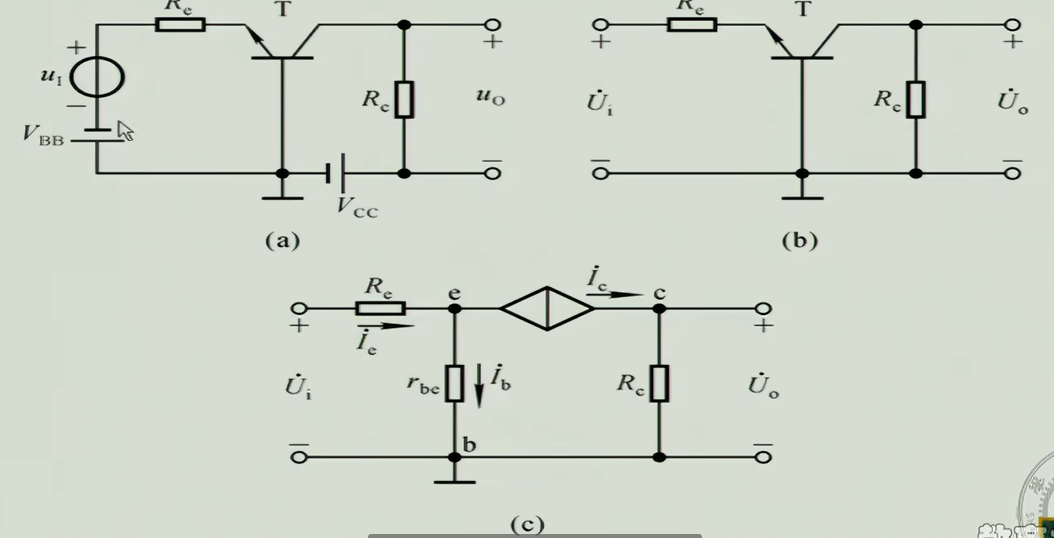

11.基本共基放大电路

基本共基放大电路电压放大倍数大，电流放大倍数小

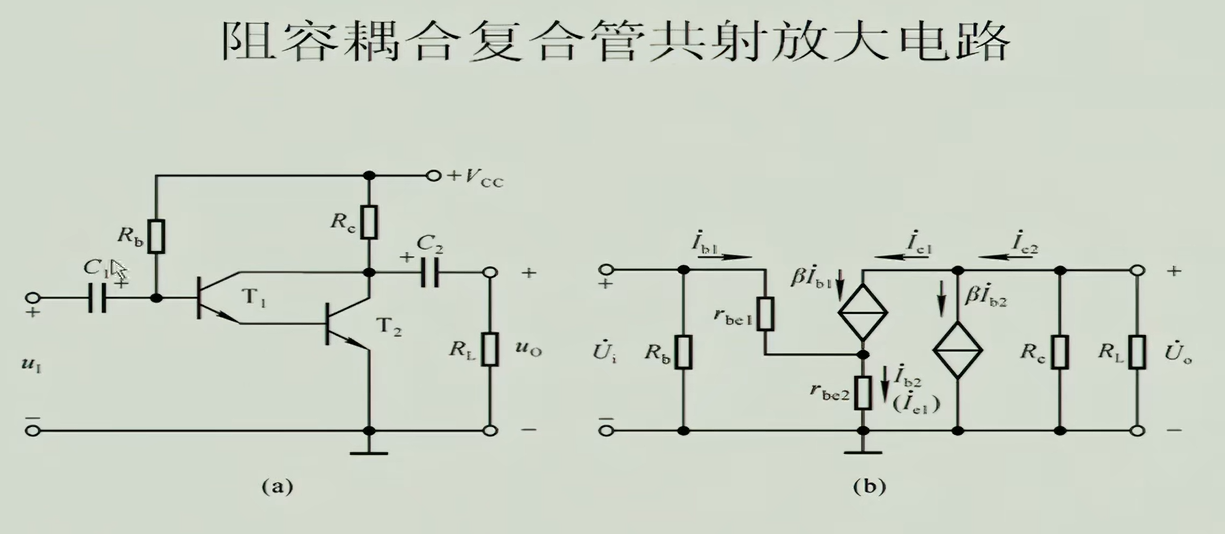

12.复合管的放大电路

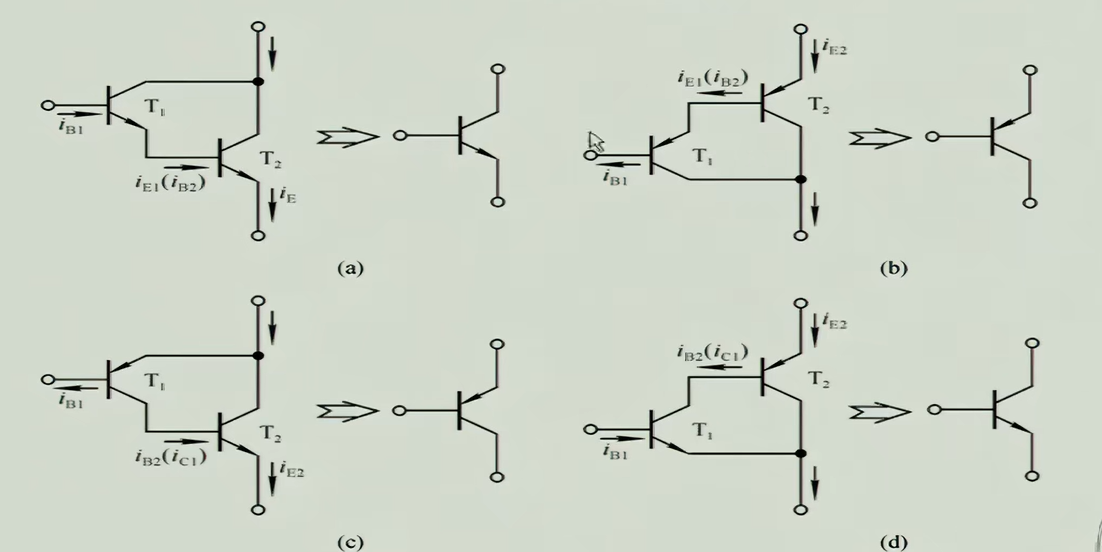

复合管：

等效电路：

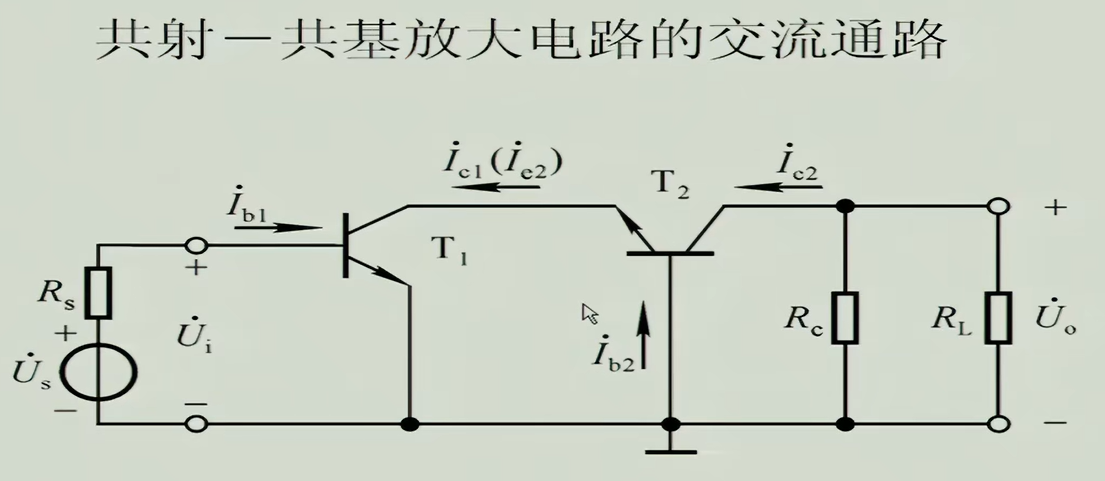

结合共基后获得了共基的优点：通频带拓宽
通频带：通频带是指当电流振幅减小到最大振幅的0.707倍（即-3dB点或半功率点）时，所对应的上下两个频率之间的范围。这个范围内的信号可以通过电路或滤波器而不被明显衰减

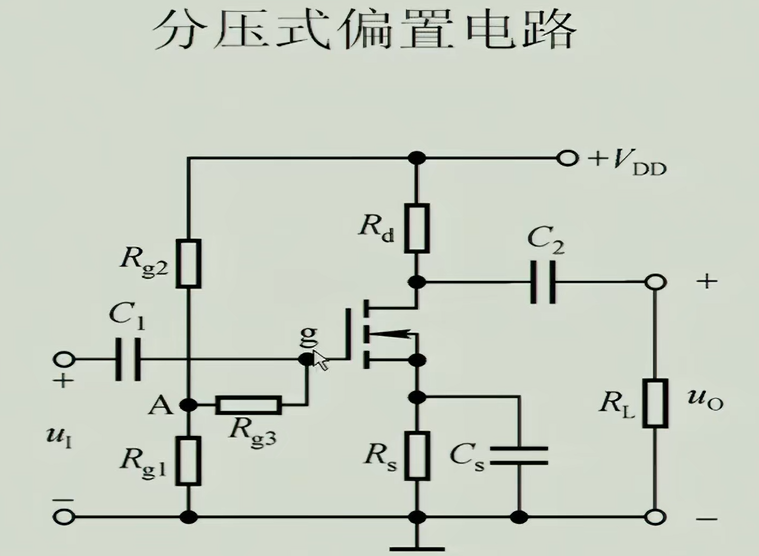

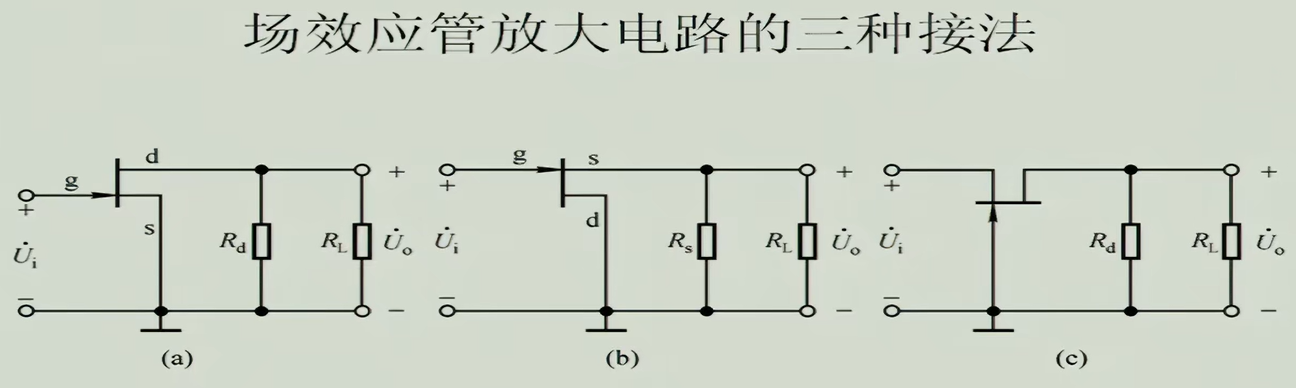

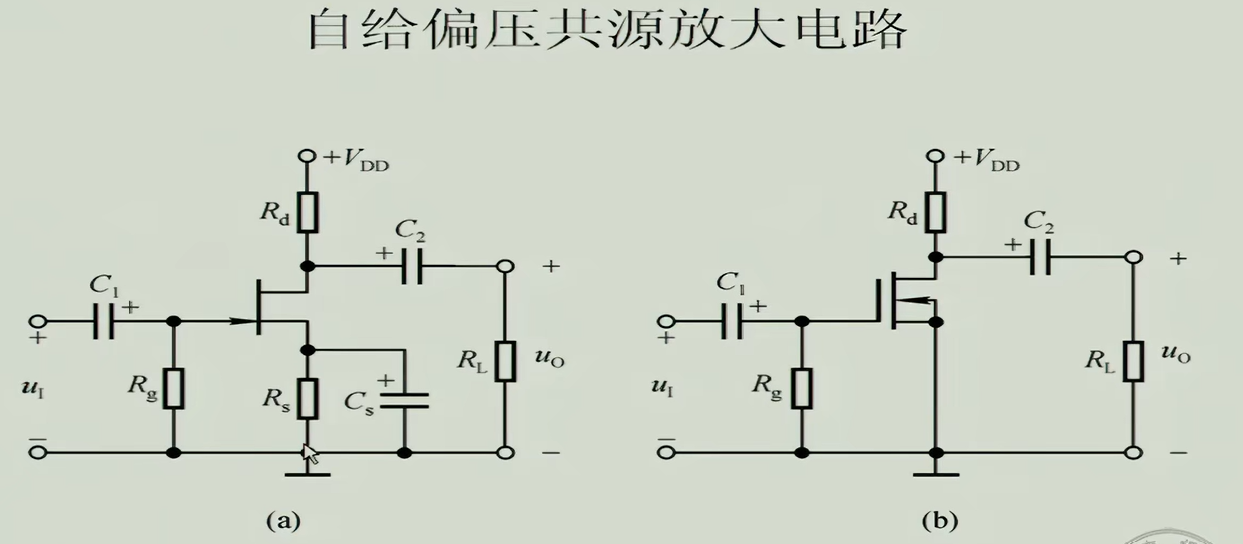

13.场效应管放大电路
