网上图书销售系统状态图详解：从UML设计到PlantUML实现

一、状态图概述

       状态图是UML（统一建模语言）中的一种行为图，用于描述系统中对象的状态变化以及触发这些变化的事件。在电子商务领域，如网上图书销售系统，状态图尤其有用，因为它可以帮助我们理解和设计用户从注册到完成购买的整个流程。

       在本系统中，用户的状态转换包括未登录、已登录、浏览图书、加入购物车、结算、支付操作、订单完成等。每个状态代表了用户在购买流程中的一个特定阶段，而状态之间的转换则代表了用户操作的关键事件。

二、状态图绘画分析

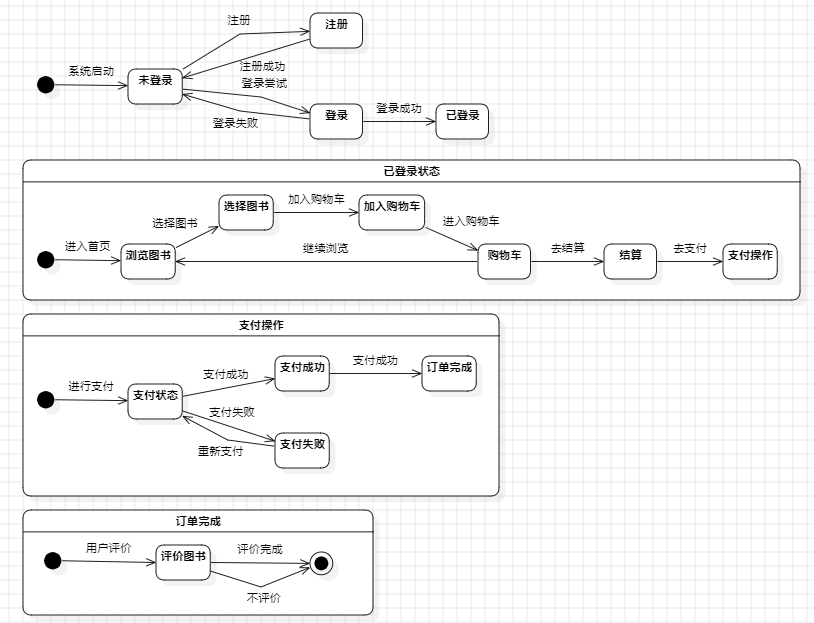

根据提供的网上图书销售系统状态图，我们可以分析出以下关键状态和转换：

1. 未登录：用户未注册或未登录系统。

2. 已登录：用户成功登录系统。

3. 浏览图书：用户在系统中浏览图书。

4. 加入购物车：用户将图书加入购物车。

5. 结算：用户进入购物车进行结算。

6. 支付操作：用户进行支付操作。

7. 订单完成：支付成功后，订单完成。

8. 支付状态：支付操作的结果，可能是成功或失败。

9. 评价图书：用户对已购买的图书进行评价。

三、状态图绘画与PlantUML代码实现

下面是用PlantUML绘制网上图书销售系统状态图的代码示例：

@startuml
left to right direction

[*] --> 未登录: 系统启动
未登录 --> 注册: 注册
未登录 --> 登录: 登录尝试
注册 --> 未登录: 注册成功
登录 --> 已登录: 登录成功
登录 --> 未登录: 登录失败

state "已登录" as LoggedIn {
    [*] --> 浏览图书: 进入首页
    浏览图书 --> 选择图书: 选择图书
    选择图书 --> 加入购物车: 加入购物车
    加入购物车 --> 购物车: 进入购物车
    购物车 --> 结算: 去结算
    购物车 --> 浏览图书: 继续浏览
    结算 --> 支付操作: 去支付
}

state "支付操作" as Payment {
    [*] --> 支付状态: 进行支付
    支付状态 --> 支付成功: 支付成功
    支付状态 --> 支付失败: 支付失败
    支付失败 --> 支付状态: 重新支付
    支付成功 --> 订单完成: 支付完成
}

state "订单完成" as OrderComplete {
    [*] --> 评价图书: 用户评价
    评价图书 --> [*]: 评价完成
    评价图书 --> [*]: 不评价
}
@enduml

代码解析：

1. 使用[*]表示状态图的起始点和结束点。

2. 使用-->表示状态之间的转换，并在转换旁边标注触发转换的事件。

3. 每个状态用一个圆角矩形表示，状态名称写在矩形内。

4. 状态转换的触发事件写在转换箭头旁边。

四、状态图的关键点

通过分析这个网上图书销售系统的状态图，我们可以总结出以下几个关键点：

1. 用户流程的完整性：状态图完整展示了用户从注册到完成购买的整个流程，包括正常流程的各个状态。

2. 状态转换的明确性：每个状态转换都有明确的触发事件，如用户登录、选择图书等，这有助于理解状态转换的原因和条件。

3. 状态的可扩展性：此图可以轻松扩展更多状态和转换，如添加“用户忘记密码”状态等。

4. 状态转换的合理性：状态转换逻辑合理，符合用户在图书销售系统中的操作流程。

五、总结

网上图书销售系统虽然是一个复杂的系统，但通过UML状态图的分析，我们可以清晰地理解用户在其生命周期中的各种状态和状态转换。状态图特别适合展示这种具有复杂交互流程的系统。

绘制状态图时需要注意：

• 明确对象的状态和它们之间的转换。

• 合理标注状态转换的触发事件。

• 保持图表简洁的同时不丢失关键信息。

PlantUML作为一种文本化绘图工具，非常适合快速绘制和修改这类UML图，便于版本控制和团队协作。通过代码生成的图表也具有良好的一致性和可维护性。

理解这样的状态图不仅有助于系统设计，对于后续的编码实现和系统维护都有重要指导意义。希望本文对您理解UML状态图及其应用有所帮助！
