本文介绍了如何实现角点检测，主要使用到了两种方法：基于Harris 角点检测器以及基于 H 矩阵最小特征值的检测方法。[1]

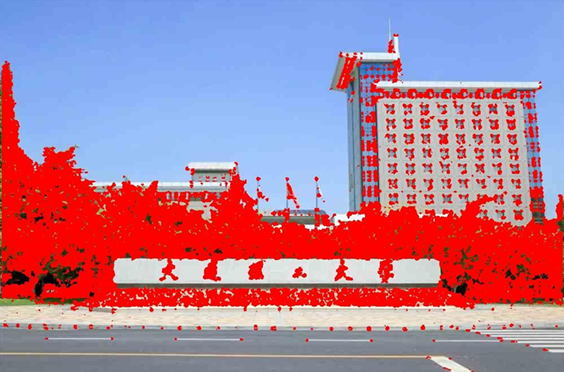

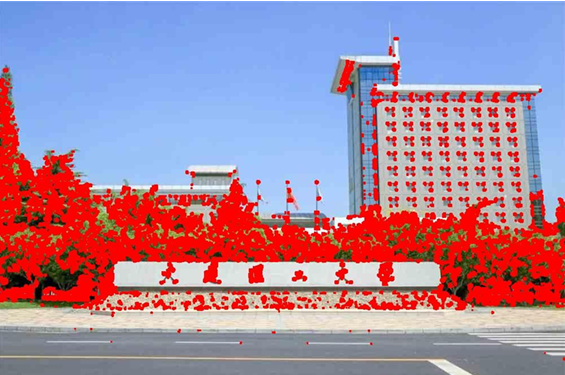

包含方法原理与步骤、代码、结果比对。

如果觉得有帮助，请点赞关注我。

角点

角点是指图像中在两个或多个方向上都有较大灰度变化的像素点。从数学角度来看，角点是图像函数的局部极值点，其在某个邻域内具有显著的梯度变化。通常可以认为，角点是图像中两条边缘相交的点，可以用来表示图像中物体结构变化的显著特征。

角点检测在计算机视觉领域有着广泛的应用，例如图像匹配、目标识别、三维重建和运动估计等。

Harris 角点检测器

Harris 角点检测器是一种经典的角点检测方法，由Chris Harris和Mike Stephens在 1988 年提出。该方法通过分析图像的梯度信息来识别角点。

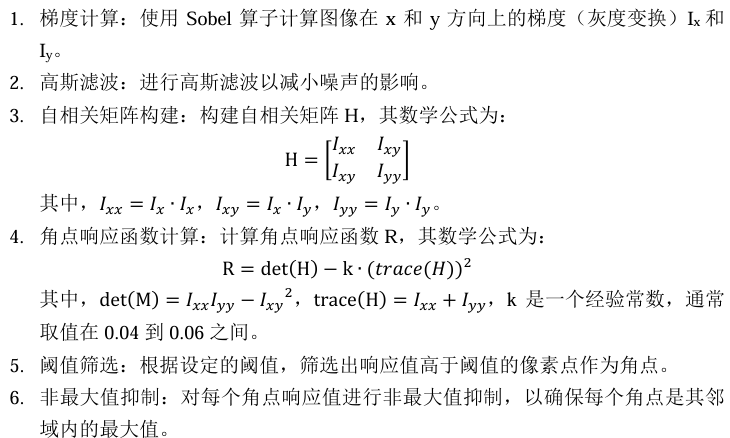

步骤

基于H矩阵最小特征值的角点检测器

这种方法也是基于图像的梯度信息，但它直接使用H矩阵的特征值来确定角点。

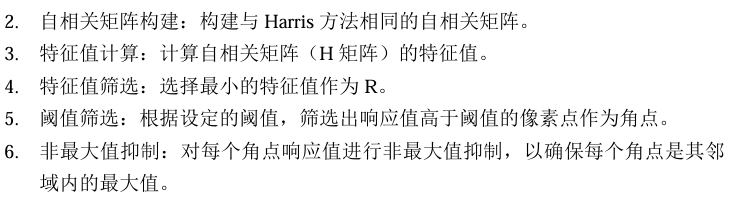

步骤

代码

def corner_detect(img, block_size, nms_size, method, k):
    # 计算图像的梯度
    dx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
    dy = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
    # 计算自相关矩阵的分量
    Ixx = dx * dx
    Ixy = dx * dy
    Iyy = dy * dy
    # 对自相关矩阵进行高斯滤波，以减小噪声的影响
    window_size = block_size  # 使用block_size作为高斯滤波的窗口大小
    ksize = (window_size, window_size)
    Ixx = cv2.GaussianBlur(Ixx, ksize, 0)
    Ixy = cv2.GaussianBlur(Ixy, ksize, 0)
    Iyy = cv2.GaussianBlur(Iyy, ksize, 0)
    # 初始化角点响应图
    R = np.zeros_like(img, dtype=np.float32)
    if method == 'harris':
        det_H = Ixx * Iyy - Ixy * Ixy
        trace_H = Ixx + Iyy
        R = det_H - k * (trace_H ** 2)
    elif method == 'eigenvalue':
        # 对每个像素点计算H矩阵的特征值
        for y in range(block_size, img.shape[0] - block_size):
            for x in range(block_size, img.shape[1] - block_size):
                # 构建单个像素点的自相关矩阵
                H = np.array([[Ixx[y, x], Ixy[y, x]], [Ixy[y, x], Iyy[y, x]]])
                # 计算特征值
                eig_vals = np.linalg.eigvals(H)
                # 保存最小特征值
                min_eig = min(eig_vals)
                R[y, x] = min_eig
    # 根据阈值筛选角点
    threshold = 0.01
    corners = (R > threshold* R.max()).astype(np.uint8) * 255
        # 应用非最大值抑制
        for y in range(nms_size, img.shape[0] - nms_size):
            for x in range(nms_size, img.shape[1] - nms_size):
                if corners[y, x] == 255:
                    local_max = True
                    for dy in range(-nms_size, nms_size + 1):
                        for dx in range(-nms_size, nms_size + 1):
                            if corners[y, x] < corners[y + dy, x + dx]:
                                local_max = False
                                break
                        if not local_max:
                            break
                    if local_max:
                        corners[y, x] = 255
                    else:
                        corners[y, x] = 0
        return corners, R

在这个函数中基本的处理就是使用cv2.Sobel来计算横向以及纵向的梯度，然后按照前面的公式计算计算自相关矩阵H的分量，并对这些分量进行高斯滤波，使用blo ck_size作为高斯滤波的窗口大小。

在这里如果method == 'harris'，那么按照R的计算公式计算每一个像素值是角点的可能性，如果method == 'eigenvalue'，那么构建每一个像素点的H矩阵，求解其特征值，选择最小的那个特征值作为R。

阈值的选取是选择R中最大值乘以threshold。Threshold值会影响后面角点的检测，其越大检测到的角点数就越小。corners = (R > threshold* R.max()).astype(np.uint8) * 255这句代码使用了布尔索引，将角点响应图R中高于阈值的像素值设置为255（白色），其余设置为0（黑色），从而生成一个二值图像corners，其中白色点表示检测到的角点，应用非最大值抑制来减少噪声，最后返回结果。

def image_read():
    # 读取图像
    image = cv2.imread('your_img.jpg')
    print(image.shape)
    if image is None:
        print("Error: Image not found.")
        exit()
    # 将图像转换为灰度图
    gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 调用Harris角点检测函数
    corners, R = corner_detect(gray_image,5, 3, 'harris', 0.05)
    print(corners.shape)
    # 在原图上标注角点
    for y in range(corners.shape[0]):
        for x in range(corners.shape[1]):
            if corners[y, x] == 255:
                # 将角点位置的像素值设为红色
                image[y, x] = [0, 0, 255]
    # 显示结果
    cv2.imshow('Harris Corner Detection', image)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
    # 保存图像
    cv2.imwrite('harris_corners_detected.jpg', image)

这段代码的逻辑很简单，使用cv2读取图片，并将图像转换为灰度图，调用 corner _detect 函数进行 Harris 角点检测。参数解释：传入灰度图像，邻域大小为5，非最大值抑制大小为3，方法（'harris'或'eigenvalue'）和 Harris 参数 k为0.05。
