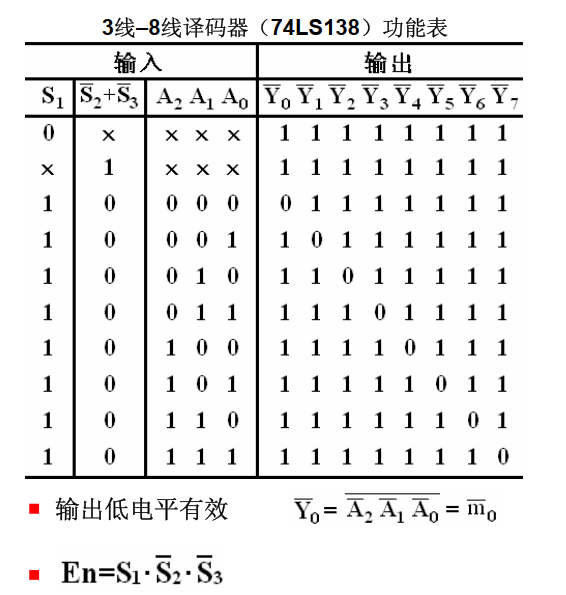

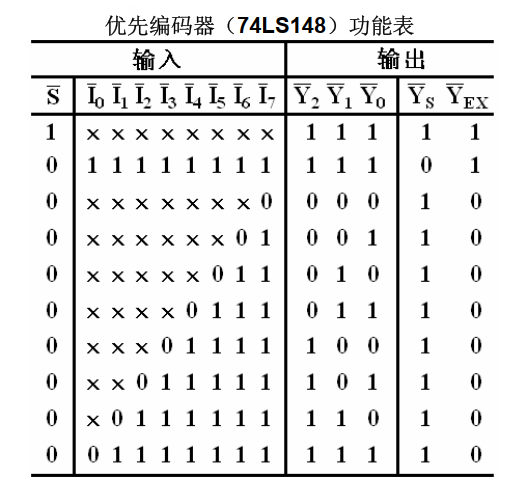

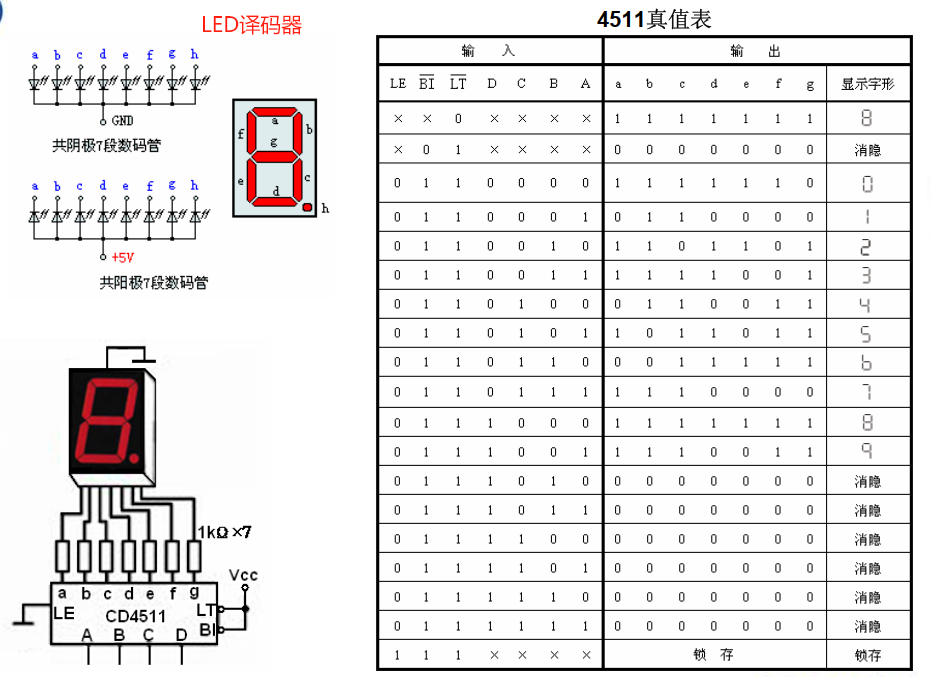

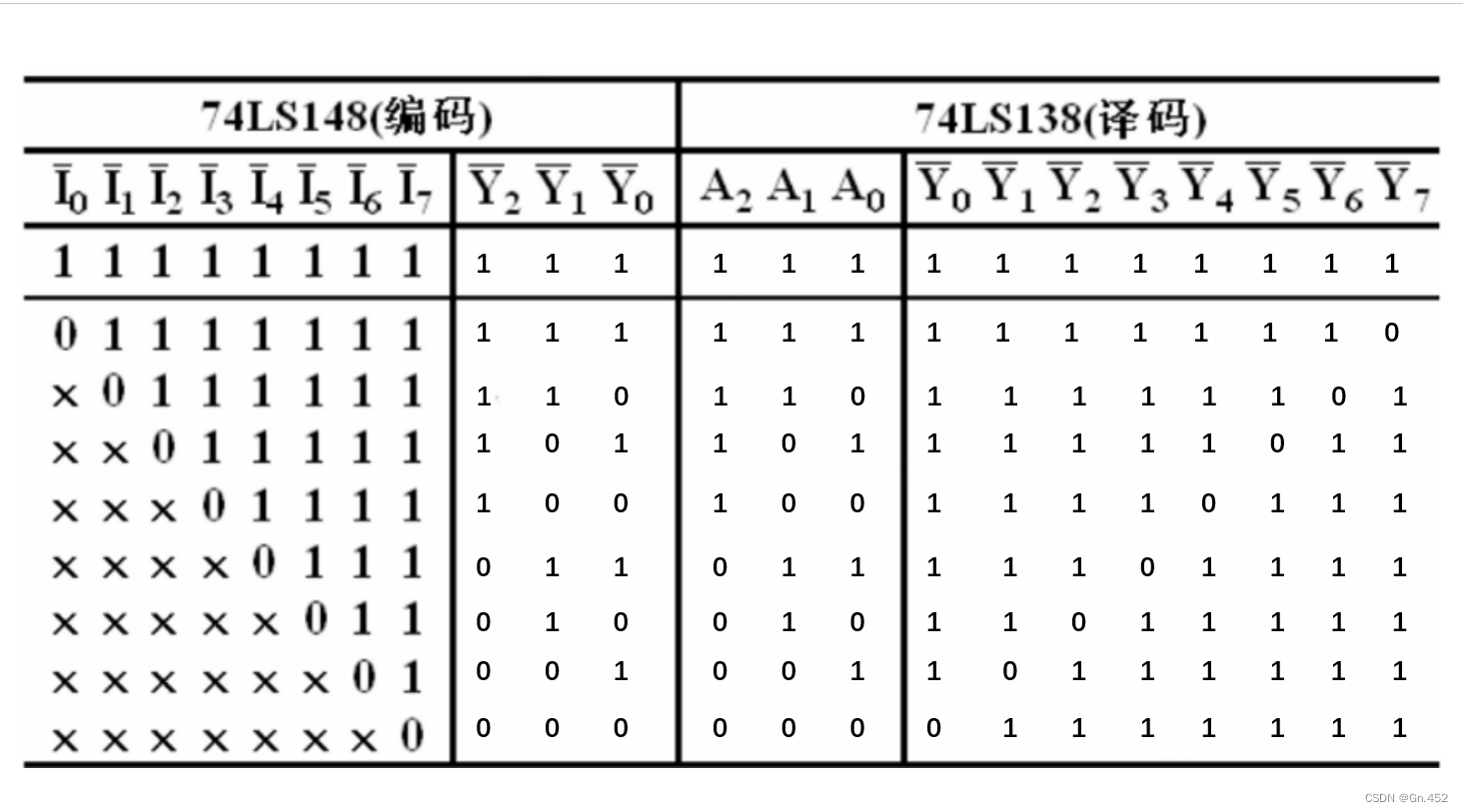

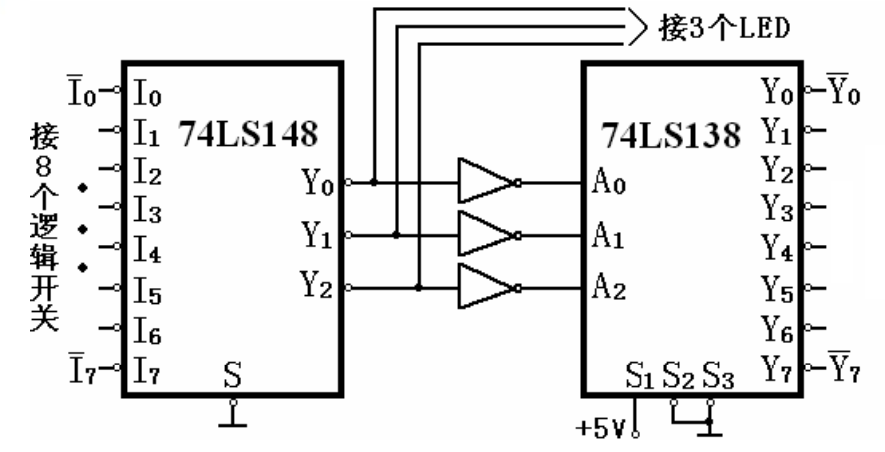

一. 编码器与解码器原理。编码器（Encoder）的逻辑功能是将2的n次方个输入信号的高/低电平信号编成一个对应的n位二进制代码。译码器（Decoder）的作用正好与编码器相反，是将一个N位二进制代码（N个输入信号）转译为2的n次方个输出的高/低电平信号(或者另一种代码)。 目前经常使用的编码器有普通编码器和优先编码器两类。优先编码器（74LS148）功能表如下所示： 常用的译码器电路有二进制译码器、 二–十进制译码器和LED显示译码器。 除了CD4511之外，74LS48芯片也是一种常用的七段数码管译码器。它的真值表和典型电路如下： 74LS48的概述、电路图、引脚及功能 理解以上原理的基础之后，验证编码器74LS148和译码器74LS138的逻辑功能： 假如电路图如上所示，根据74LS148和74LS138的输出状态，填写下表，并分析结果如下：

二. 应用案例：假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管**情况来代表病人的求助与否。注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

具体任务：

1、安装Multisim软件，熟悉基本使用方法；

2、查阅74LS148芯片手册；

3、在Multisim中设计电路。

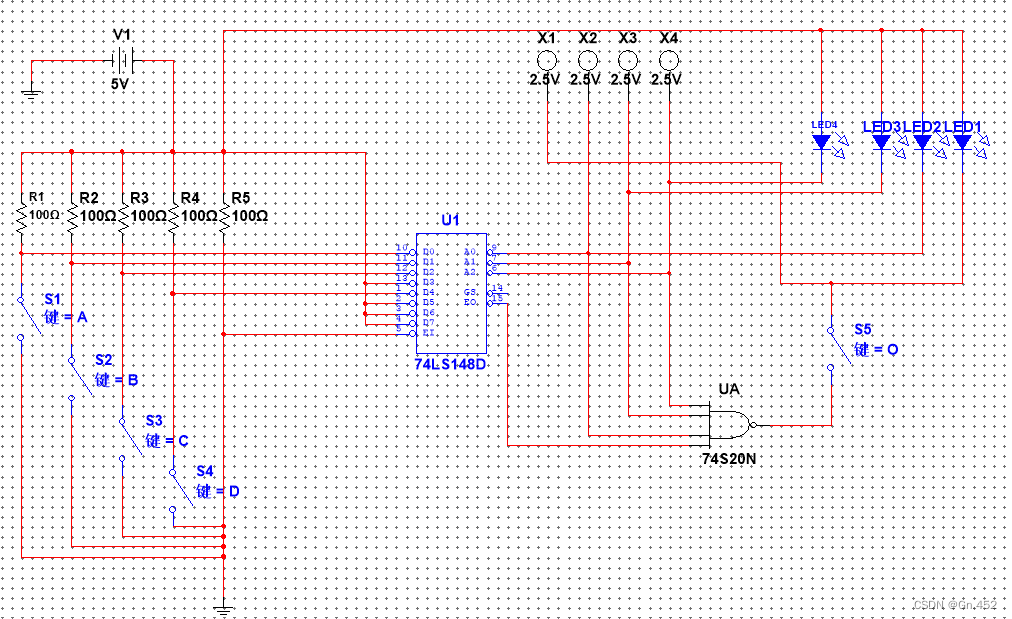

74LS147编码器高级应用-病房呼叫系统-Multisim仿真如下：
