《SGL8022W：一颗神奇的芯片，让呼吸灯和台灯秒变智能，无需主控！》

关于SGL8022W 的技术指南

前言

今天我手机突然跳出了一个消息，是关于嘉立创的开源项目复刻，我当时看到了一个《（彩色）触摸无极调光雪花灯》的开源项目，从原理上，就是六个LED的呼吸灯，技术难度不高，但是他画的雪花，真的太好看了，我太喜欢了，于是决定复刻玩玩。后来仔细研究了下电路，发现并没有主控，只有一片SGL8022W芯片，于是我对SGL8022W进行深入研究，我惊讶地发现，这块小小的触控调光芯片竟然能够在无需主控的情况下独立实现呼吸灯的效果。不仅如此，它还能轻松应用于生活中的台灯、智能灯具等产品，简化设计的同时大幅降低成本。可以说，SGL8022W是一个强大而高效的工具，能够帮助开发者轻松实现智能照明的功能。然而网络上关于这款芯片的信息并不多，于是我根据说明文档写了这篇技术指南，希望通过这篇指南，更多人能发现这款芯片的魅力，用它来点亮更多创意设计！

简介

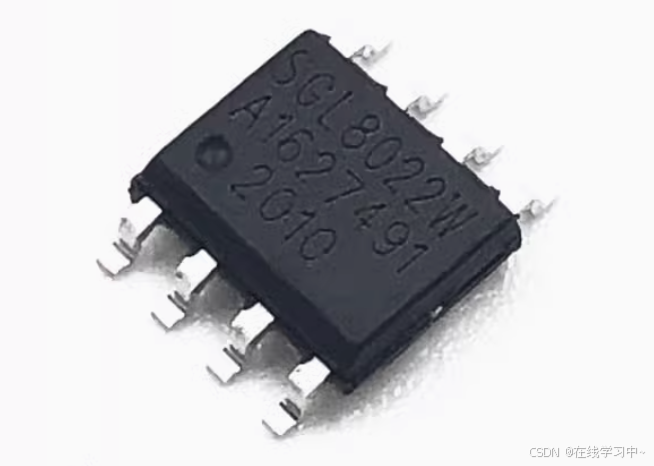

SGL8022W是一款集成度高、功能灵活的单通道触控调光芯片，设计用于LED灯光控制。它简洁的周边电路、宽电压范围和多种亮度调节模式，使它在家居照明、智能设备和便携式电子产品中具有广泛的应用前景。为了帮助工程师，尤其是初学者快速上手本芯片，我们编写了这份技术指南。文中详细介绍了SGL8022W的功能特点、引脚定义、典型应用电路和关键参数，并附以直观的图示说明，旨在让您快速掌握该芯片的使用方法，加速开发过程。希望本指南能为您的项目带来启发和帮助！

---

1. 芯片概述

SGL8022W是一款单通道触控调光芯片，适用于LED灯的亮度调节和开关控制，具有以下特点：

• 触控功能： 支持通过与亮面分隔的触控操作，适用于玻璃、亚克力、塑料和陶瓷等质料。
• 宽电压范围： 2.4V~5.5V，能选择不同电源集成方案。
• 抵应力强： 支持高度抗应性，具有高达±2KV的EFT能力，并能对移动手机附近应性保持清晰操作。
• 周边电路简单： 使用基本的周边设计即可运行，降低设计处理成本。


---

2. 功能特点

SGL8022W支持不同的亮度调节模式，通过引脚OPT1和OPT2设置：

1. OPT1=1, OPT2=1：分级亮度调节，无记忆功能
2. OPT1=0, OP
