基于STC89C52RC设计的心形流水灯设计

基于STC89C52RC设计的心形流水灯设计

一·硬件设计分析

1.1 主控电路

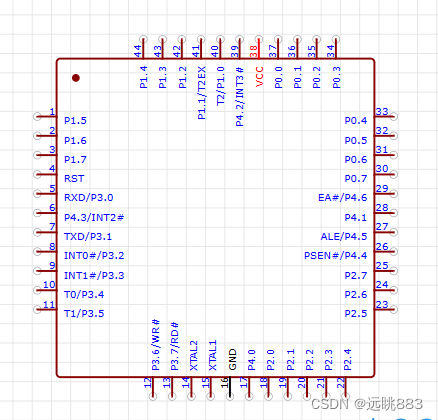

主控单片机选择为STC89C52RC的 LQFP-44(10x10)封装

注意：使用51单片机需要注意，如果需要使用的单片机的P0口，则需要在P0的IO口上接上一个4.7K-10K左右的上拉电阻。



上拉电阻的作用：

1. 给单片机的I/O口拉高电平
2. 当I/O口的电平软件拉低时，会给单片机一个驱动电流

P1口单片机内部有上拉电阻，所以不需要外接一个上拉电阻。

1.2 时钟（晶振）电路

由于STC89C52RC是没有内部时钟的，必须在外部配置晶振电路才能启动使用。STC89C52RC是可以支持0-80Mhz的晶振使用

通常选用12.000Mhz（照顾时间）或者11.0592Mhz（照顾波特率）的晶振

1.2.1使用12Mhz晶振时，刚好是一个机器周期，也就是1US，在设计程序时，比较好计算。

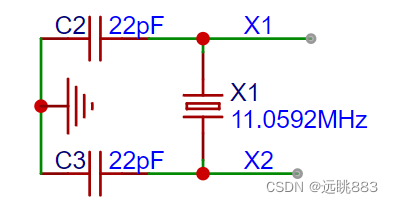

1.2.1使用11.0592Mhz的晶振，串口通信波特率等运算中能够得到一个整数，计算的结构更加的精确和方便。下图为晶振电路



引问：什么是波特率？

波特率是数据传输的速率单位，表示每秒钟所传输或接收的二进制数据位数。它通常以波特（Baud）为单位衡量，也可使用位每秒（bps）或字每秒（bps）等。例如，当波特率为1200时，表示每秒钟可以传输或接收1200个二进制数据位。较高的波特率可以使数据传输速度更快，但需要更高的处理能力和更稳定的信号。

为什么波特率不能随便指定？

一方面是数据传输速度的要求，波特率过高会导致数据传输更加快速，但是在通信过程中可能会因为速度过快出现数据传输错误。而波特率过低则会导致数据传输速度较慢，无法满足通信过程中对数据实时性的要求。

另一方面是通信设备的性能限制。不同设备的性能和硬件限制也会对波特率的选择产生影响。如果波特率过高，通信设备的处理器和缓冲器可能无法及时处理和储存大量数据，导致数据传输发生错误；如果波特率过低，则无法发挥通信设备的性能，造成效率低下。

波特率经过长久的发展，就形成了共识。常用的是9600（低端的单片机如51常用）或115200（高端的单片机和嵌入式COC一般用115200）.

1.3 复位电路

51单片机复位方式机有4种复位方式：外部RST引脚复位，软件复位，掉电复位上电复位，看门狗复位。一般用的最多的是外部向RST引脚施加一定宽度的复位脉冲，从而实现单片机的复位这种方式。

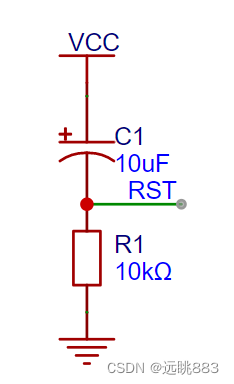

其电路原理：单片机上电后，电容C1两边电压不能骤变，VCC经过复位（10μF电解）给单片机复位脚施加高电平5V，一起，经过10KΩ电阻R1向电容C1充电，使复位脚电压逐步下降。经必定时刻后（约10毫秒）复位脚变为0V。下图为外部RST引脚复位。

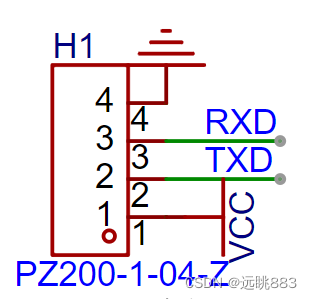

1.4 下载接口电路

下载电路可以使用一个4P2.54的排针作为程序的烧录接口外接，然后就可以使用USB转TTL串口烧录器进行外接烧录。

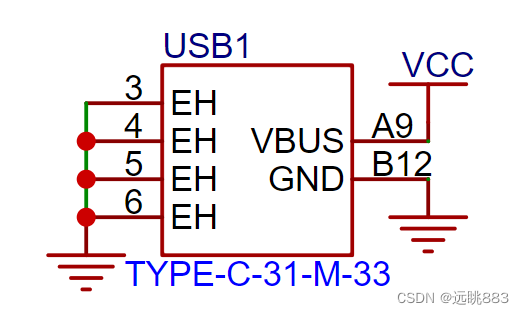

1.5 电源接口

从数据手册上我们得知，STC89C52这一款芯片输入电压为3V-5V之间，而我们USB直接供电也是5V，这样的就无需再做一个降压电路了，直接可以5V供电使用。

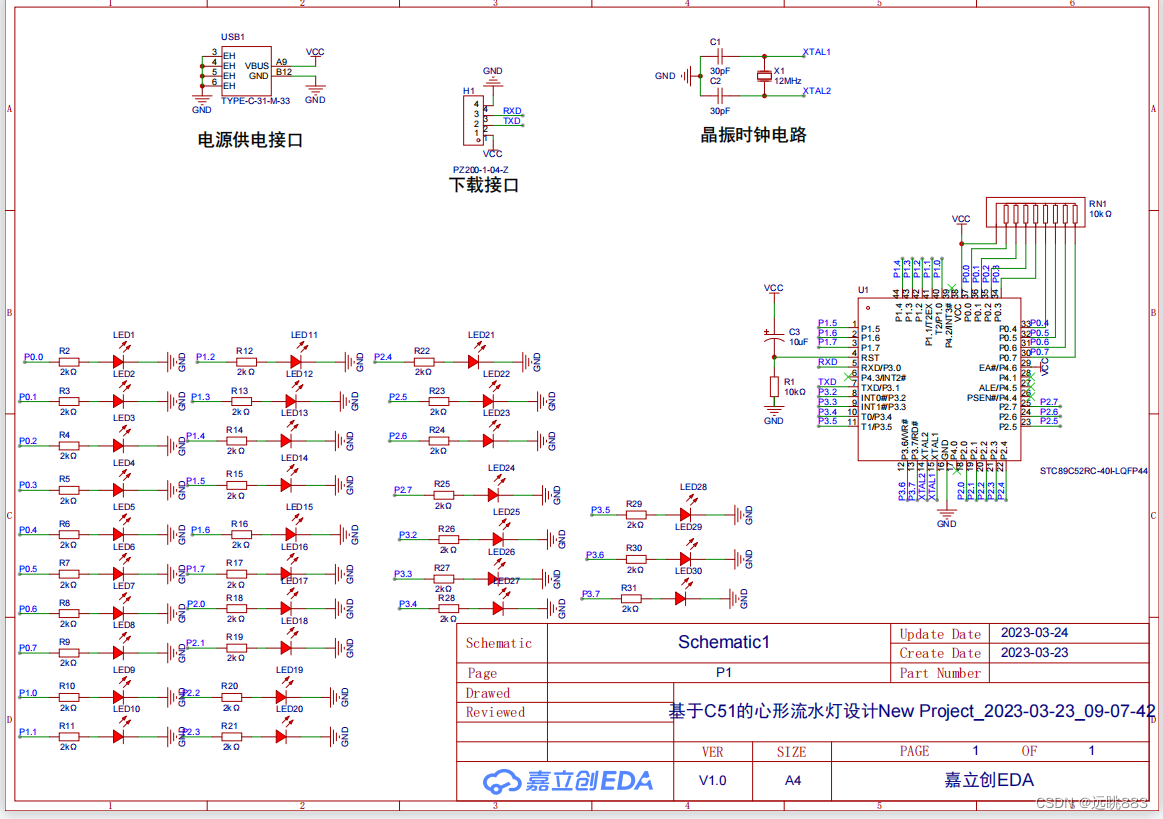

附件1：原理图一份
