三路抢答器设计与仿真

一、已完成的功能

1.智力竞赛抢答装置可同时供三名选手或三个代表队参赛，他们的编号分别为1、2、3:每个选手或代表队控制一个抢答按钮，按钮的编号与选手的编号相对应，为K1、K2、K3。

2.节目主持人控制一个按钮，用来控制系统清零和抢答开始与否，请零按钮的编号为S。

3.抢答装置应具有显示和数据锁存功能，每个选手的编号可用一个七段显示器显示，1号选手抢答后相应的显示器显示“1”，2号选手抢答后其显示器显示“2”，3号选手抢答后其显示器显示“3”。

4.电路应具有抢答键控制功能，在其中的一个选手抢答有效后，显示器显示相应的选手编号，蜂鸣器（使用LED代替）发出音响提示;同时电路应不再接收其余二个抢答者的信号，已获得抢答资格选手的号，一直保持到主持人将系统清零为止。

5.具有定时抢答功能，时间可由主持人设定；当主持人启动抢答开始”按钮S后，定时器开始计时，并用显示器显示时间。

6.选手在设定的时间内抢答有效，定时器停止工作，显示器显示抢答时刻的时间，并保持到主持人将系统清零。若定时抢答时间到，没有选手抢答，则本次抢答无效，系统报警并不再接收选手的抢答信号(禁止超时抢答)，时间显示器示00。

7.设置答题时间。

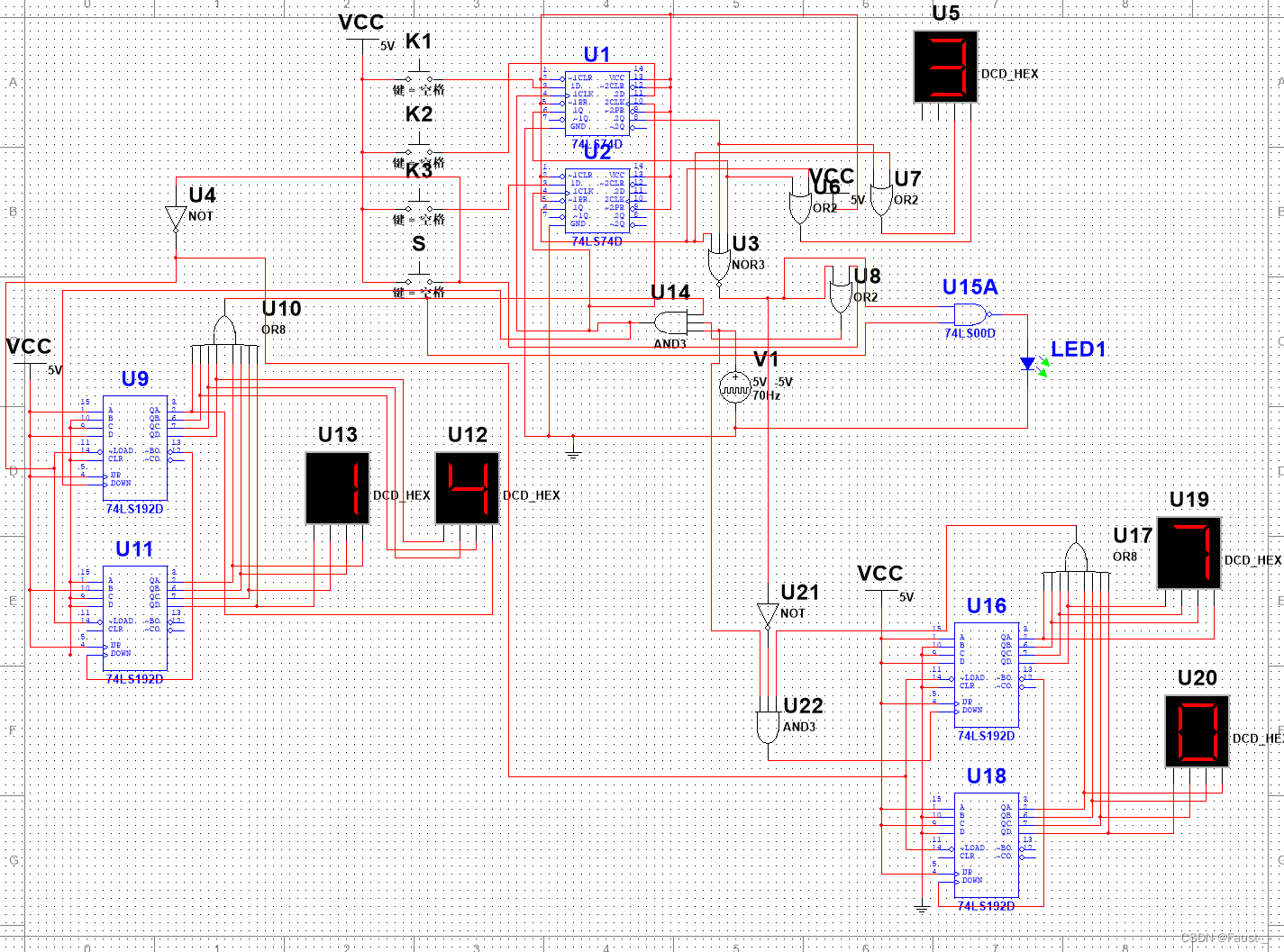

二、仿真图

                             抢答前

左侧为抢答计时器，右侧为答题计时器



抢答后









 三、电路原理

整体电路工作过程:

1.抢答器电路初始状态为：减法器从59s开始减法计时。在计时器到达00s之前，三位选手可以通过对应的开关进行抢答，抢答利用上升沿D触发器进行锁存，在接收到抢答信号后，D触发器和计时器的CLK被置为低电平，完成锁存，并且屏蔽选手的后续输入。完成锁存的同时会将选手信号发给答题计时器，使其开始计时。

2.若计时器到达00s，则判定为超时，计时器的CLK变为低电平，此信号同样使得D触发器的CLK为低电平，完成锁存。

3.主持人拥有复位功能，利用开关S给予高电平信号，强制使得D触发器的CLK复原，此时D触发器打开，锁存数据清零，回到电路初始状态。同时S的高电平信号通过非门转化为低电平信号发给抢答计时器和答题计时器的LD,使其复位。
