本说明仅是后面四个实验的基础，面包板的功能远不止我刚刚介绍的功能，所以只当做数字逻辑版就好了。//数字逻辑实质就是数字电力技术，只不过我现在在上的课叫数字逻辑罢了。

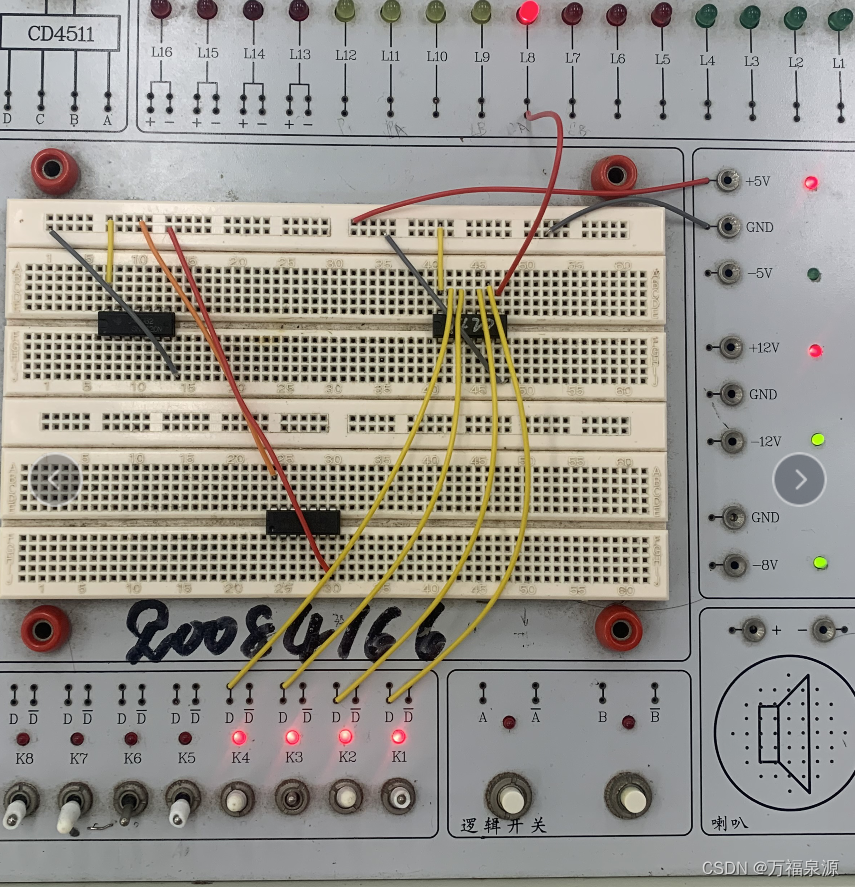

先上图
小孔：插入电线的位置。板上小孔的种类有两种，一种是上图第一和第四大行，可以等效为8个大孔。以最右上那五组25个小孔为例，一个有电就全部有电。第二种是上图第二三五六大行，每竖着的五个小孔可以看做一个大孔，一个有电就全部有电。一般第一第四大行是直接与VCC与GND相连的，是芯片与电源之间的过渡带。
最下面的K1到K8是总输入，上面的L1到L16是总输出。不过L13-L16这四次实验用不到，右下的逻辑开关也用不到。右侧除了+5V（VCC）和相邻的GND我们也用不到，也不提。
插芯片一定要缺口在左，这样才能保证没插反。
其他的请看图，若有疑问，可以留言，也可以继续搜索，因为我也帮不上什么忙。
注意哦，第一第四大行小孔不是一个亮一行50个都亮的，只亮对应的25个。若想让50个都亮，还要在两者之间连上导线。
