【PCB设计】嘉立创eda专业版原理图中短接符的作用

嘉立创EDA专业版不支持在同一条导线上同时设置或者放置两个不同的网络名。

可以使用短接符把两个不同的网络连接在一起，在生成网表的时候，转PCB的时候，会取其中一个网络名(按字母自然排序)作为最终的网络名。

操作入口：

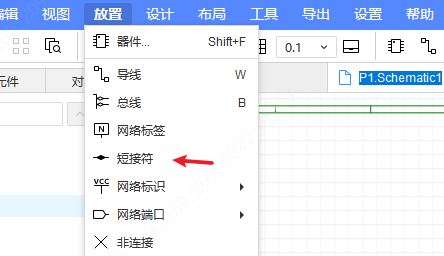

• 顶部菜单 - 放置 - 短接符。

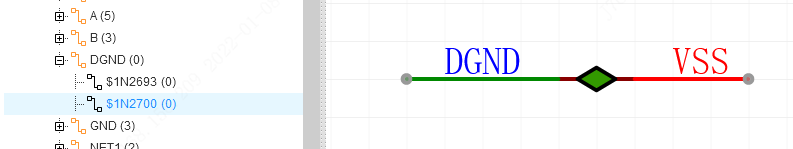

如图所示，VSS 和 DGND 将连接在一起，在左侧树的全局网络中可以查看。最终的网络名将取 DGND。
