bond简介与其主备模式的相关配置

一．bond模式简述

        多块网卡虚拟成一张，实现冗余；多张网卡对外显示一张，具有同一个IP；网络配置都会使用Bonding技术做网口硬件层面的冗余，防止单个网口应用的单点故障。

对于多物理网卡的 Bond 网卡而言，其中一块物理网卡会被设置为 Master(主设备)，其他的网卡都是 Slave(从设备)，Bond 网卡的 MAC 地址取自标志为 Master 的物理网卡，然后将这个 MAC 地址复制到其他物理网卡上。

        比较常用的有 1和4模式,但出于安全的考虑应当使用1模式，即主备模式

mode=1 (active-backup)

        主备策略，只有一个slave被激活，只有当active的slave的接口down时，才会激活其它slave接口。主备模式下发生一次故障切换，在新激活的slave接口上会发送一个或者多个gratuitous ARP。主salve接口上以及配置在接口上的所有VLAN接口都会发送gratuitous ARP，需要在这些接口上配置了至少一个IP地址。VLAN接口上发送的的gratuitous ARP将会附上适当的VLAN id，因此本模式提供了容错能力。

mode=4（802.3ad）

        动态链接聚合模式，创建一个聚合组，它们共享同样的速率和双工设定。相当于两块小网卡合并一起当作一个大网卡用，类似1+1=2

但需要两种前提条件：

1：交换机需要支持IEEE802.3ad(链路聚合标准)，并且在交换机上进行相应配置。

2：ethtool支持获取每个slave的速率和双工设定

二．本次实验为常用的模式1：

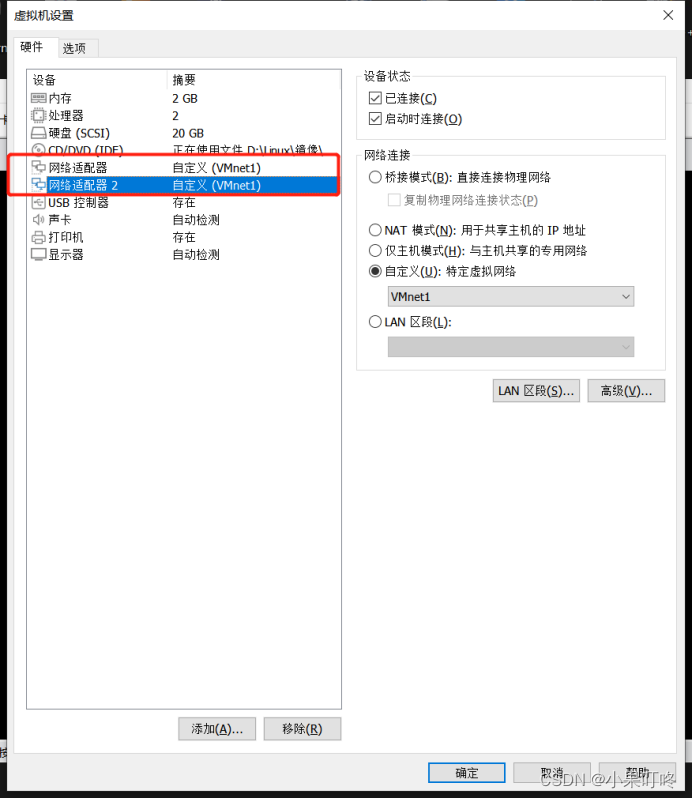

1.首先需要添加网卡

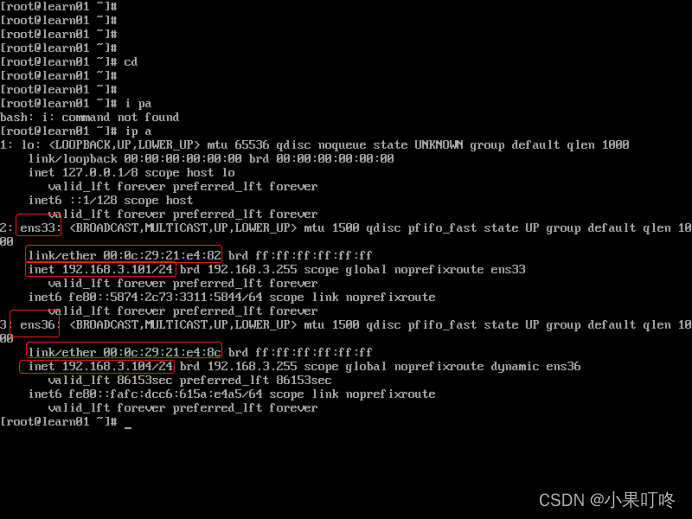

 2.使用ip a查看网卡配置，可以看到有两张网卡，并且mac地址并不相同

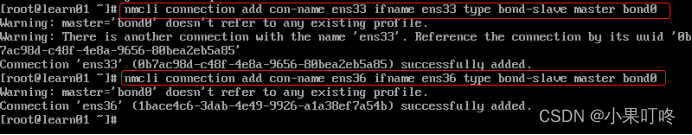

3.将两张网卡添加进bond0

nmcli connection add con-name ens33 ifname ens33 type bond-slave master bond0

nmcli connection add con-name ens36 ifname ens36 type bond-slave master bond0

4.设置bond模式为主备模式，并且添加ip（注：需同一网段）

nmcli connection add con-name bond0 ifname bond0 type bond mode active-backup ip4 192.168.3.60

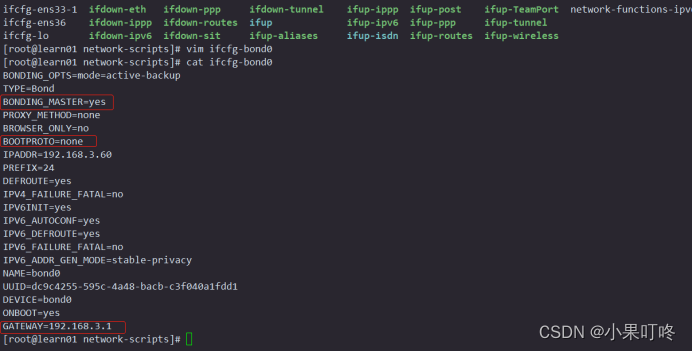

 5.配置bond0主文件，注意红框的内容



6.修改网卡配置文件（注意红框内容）

sed -i '$aMASTER=bond0' ./ifcfg-ens33

sed -i '$aBOOTPROTO=none' ./ifcfg-ens36

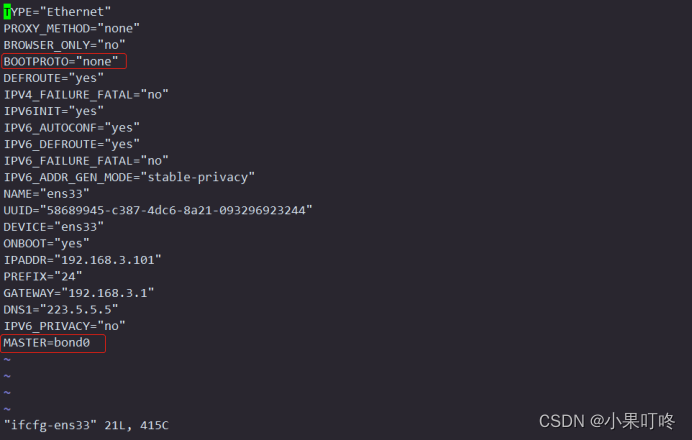

ens33如下：

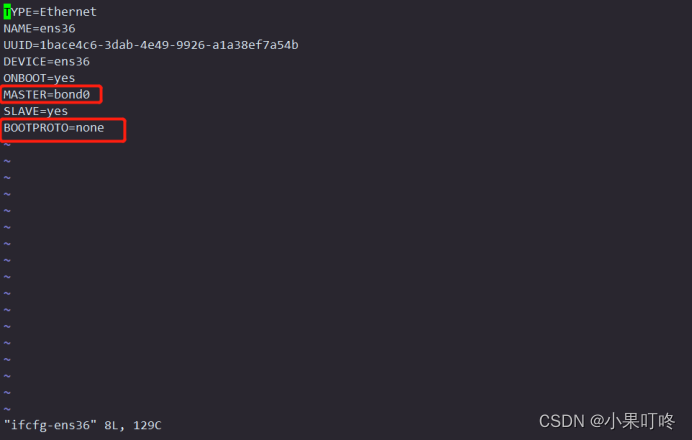

 ens36如下：



7.接下来重启网络 systemctl estart network

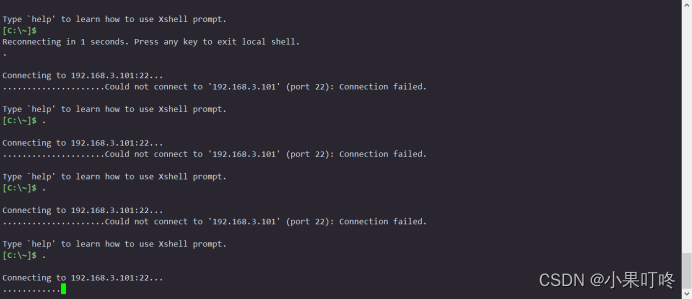

此时所连接的xshell已断开连接，因为ip已更换为192.168.3.60



8.添加DNS地址

sed -i '$a nameserver 223.5.5.5' /etc/resolv.conf                 //$a 译为在最后一行添加内容

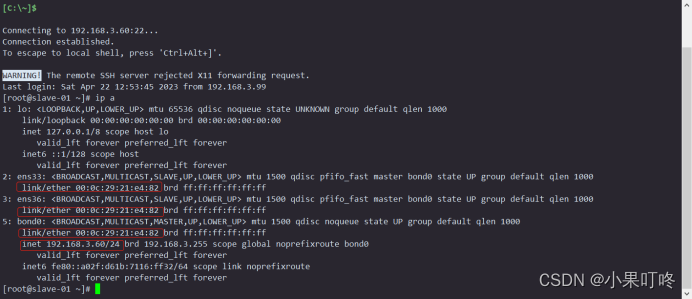

 9.最后查看网卡配置，两块网卡mac地址相同

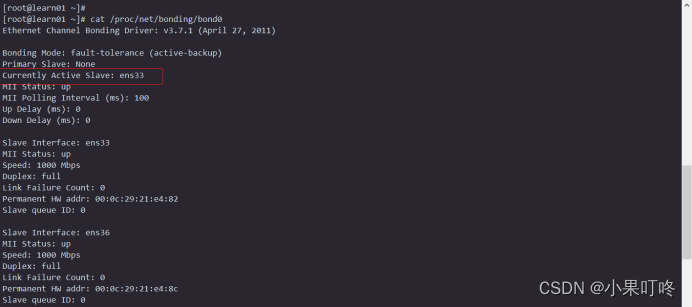

 10.查看bond0设备信息，可见当前ens33为启用网卡，ens36为备用网卡

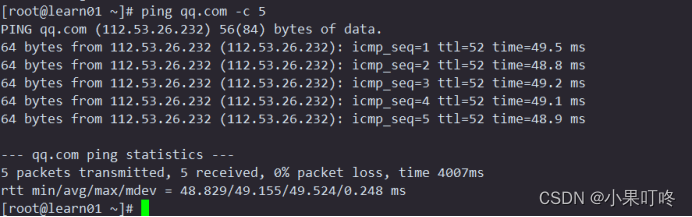

 11.访问外网可见能够实现网络正常
