一、实验目的

1.了解PT100热电阻的工作原理。

2.利用LTSPICE实现PT100测温电路的仿真，满足测量范围在100到500摄氏度，分辨力为0.5摄氏度。

pt100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在500℃时它的阻值约为280.98欧姆。

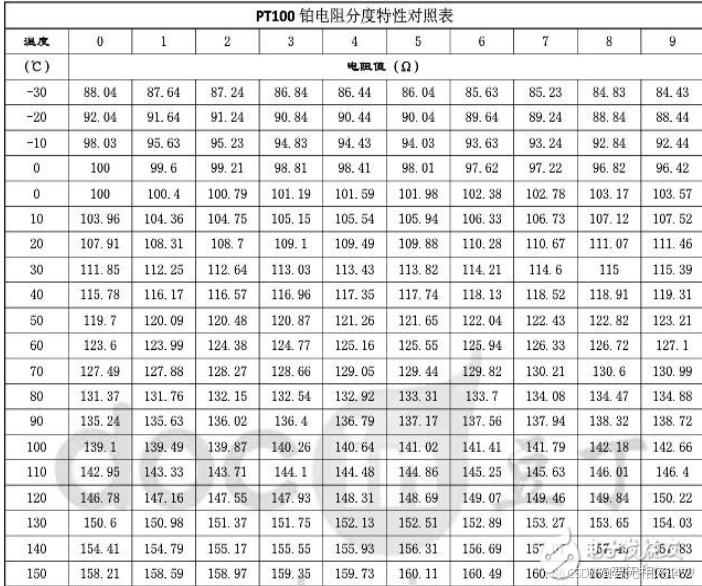

分度表如下：

设计PT100测温电路的基本原理是将PT100随温度变化的阻值转换为电压信号，通过测量电压信号得到温度的变化。

所以在设计过程中首先要保证输入到测量电路中的电流保持恒定，这样才能确保电压测量值的准确性；其次考虑到PT100随温度变化的阻值较小，且测量过程中存在共模干扰信号，故采用差分放大电路将变化量放大；对于测量电路采用分压的形式设计。

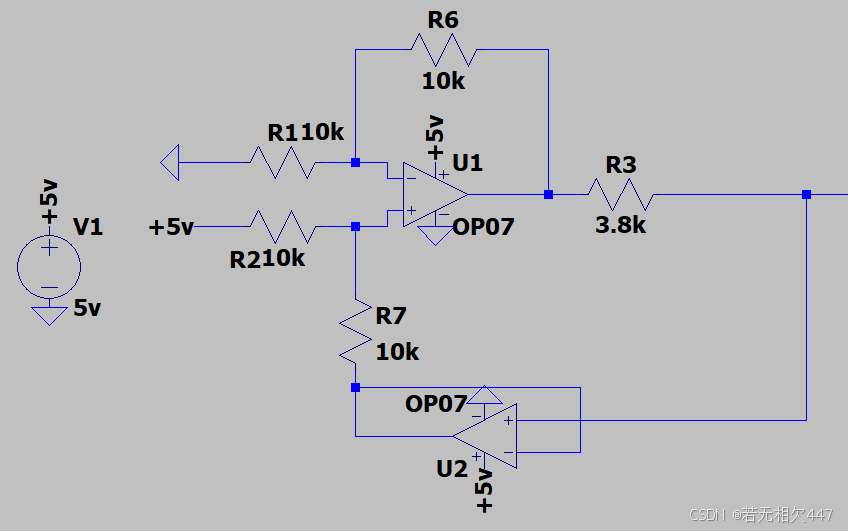

其中U1为同相求和电路，U2构成电压跟随器。

根据虚短虚断可知：

$Uo2=Up2$

$Up2=\frac{R7}{R2+R7}+Ui\frac{R7}{R2+R7}Up2$

$Uo1=2Up1$

整理得： $io=\frac{Ui}{R3}$

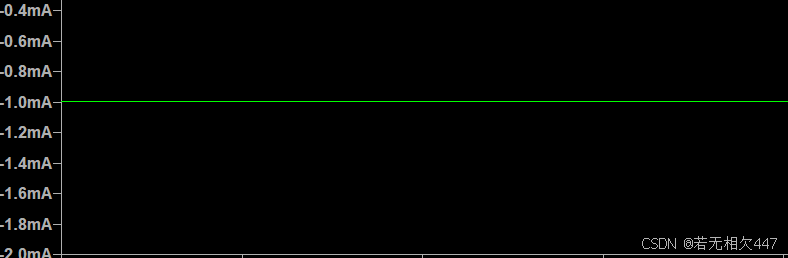

经过测试可以看到，输入端为5V的电压，输出端电流能够稳定在1mA。

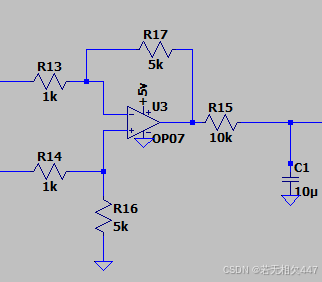

差分放大电路的作用是能够抑制共模信号，放大差模信号，对电路来说至关重要。

利用ADC模块将模拟信号转化为数字信号，更方便后续的处理。

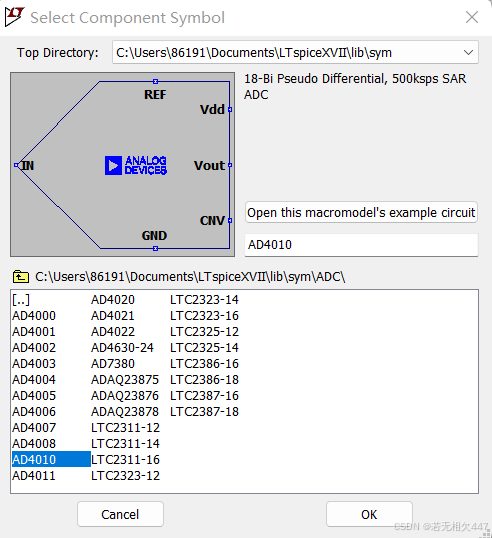

在LTspice中选择AD4010，

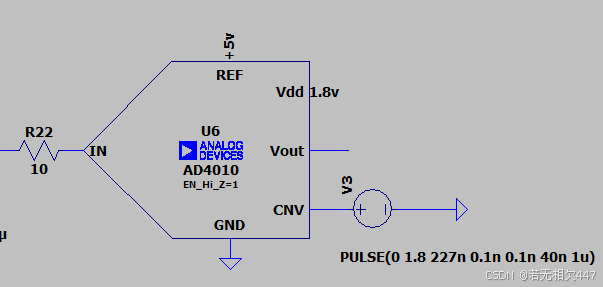

根据该模块的芯片手册搭建有关电路：

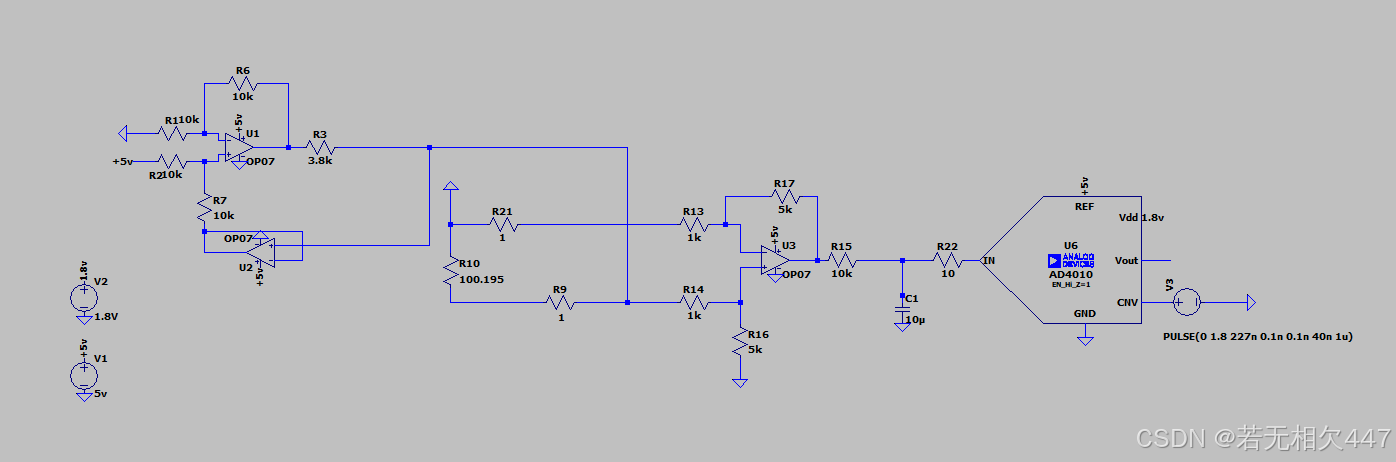

总体电路如下：

温度为0摄氏度，pt100的阻值为100欧姆时，输出电压的测量值：

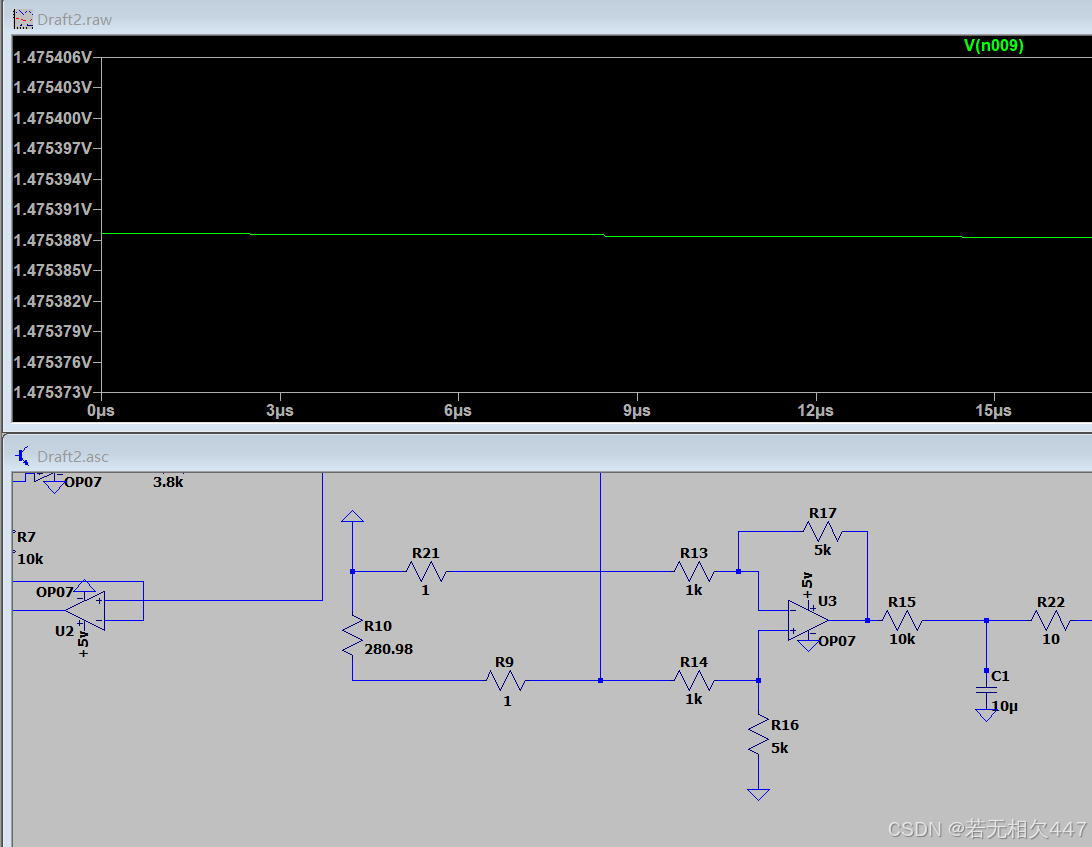

温度为500摄氏度，pt100的阻值为280.98欧姆时，输出电压的测量值：

通过测试可知，该电路可以做到0.5摄氏度的分辨力，在每一摄氏度的变化，电压约变化1.5mV

通过本次实验，我掌握了恒流源的设计，也加深了对之前模电知识的学习与应用，熟悉了A/D数模转换模块，也明白了传感器测温电路的大致设计流程和应该注意的细节，收获很多。
