KEIL5软件实现查看各个模块的寄存器

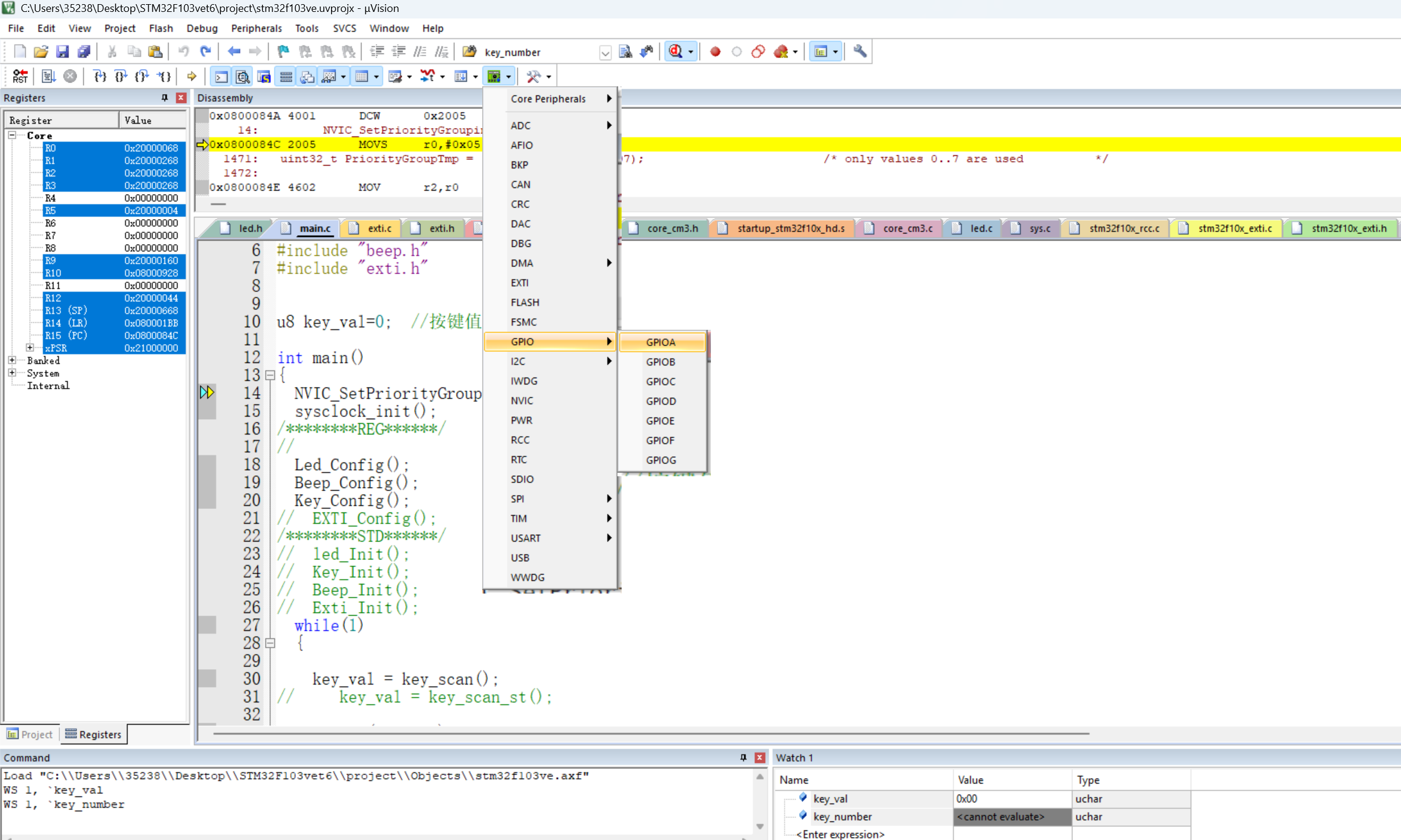

一、修改后现象

二、开始操作

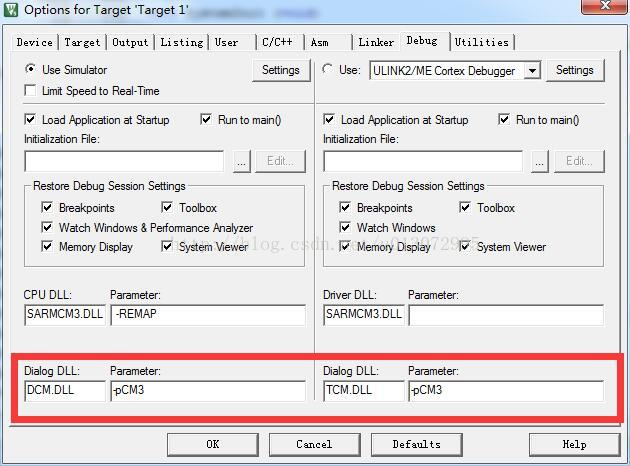

下图为：Debug选项中Dialog DLL和Parameter默认设置

修改后：

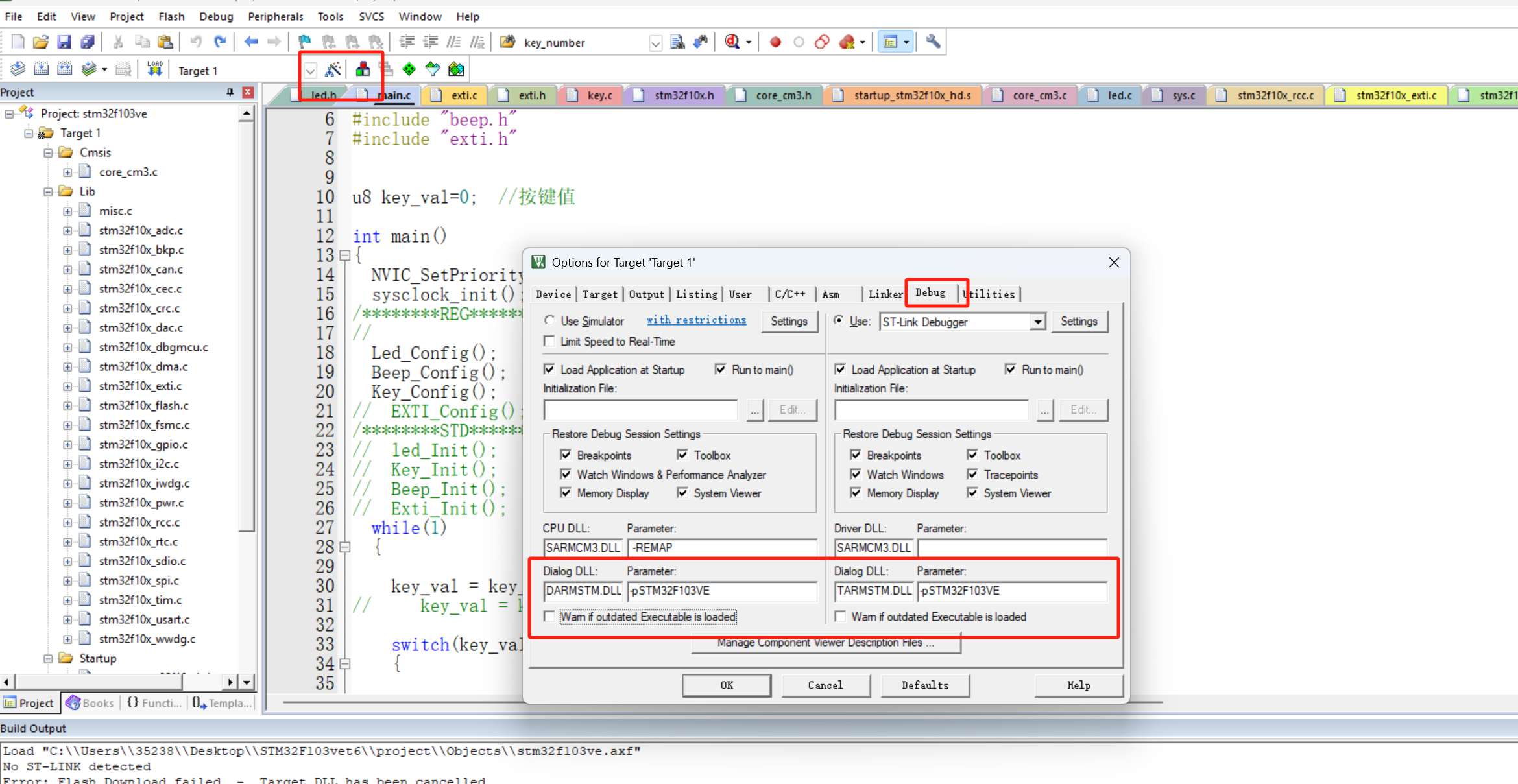

第一步 Peripherals无外设寄存器：修改Debug选项中的Dialog DLL中的内容为DARMSTM.DLL，修改Parameter中的内容为-pSTM32F103xx。（xx具体表示型号）

修改的四部分代码为：

DARMSTM.DLL
-pSTM32F103xx
TARMSTM.DLL
-pSTM32F103xx

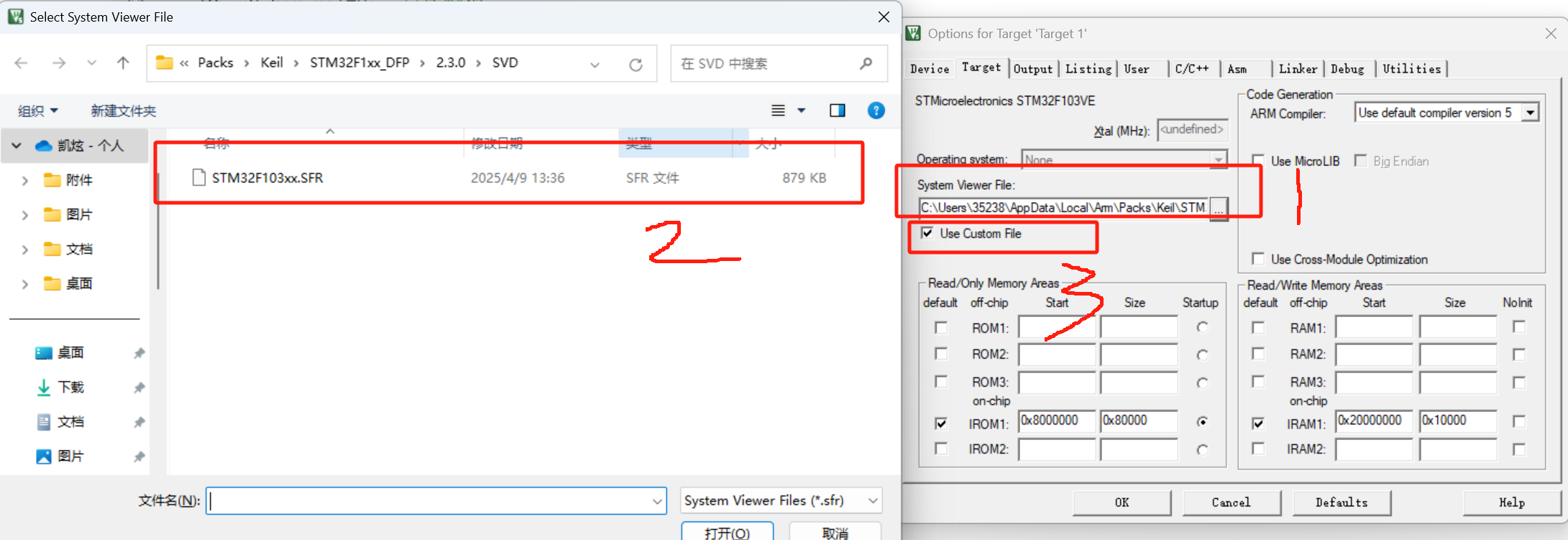

第二步 System Viewer菜单显示空白：Target选项中勾选Use Custom File，点击右边的三个点选择STM32F103xx.SFR文件。

具体根据软件安装路径，找到该文件。
我的计算机中路径为：C:\Users\35238\AppData\Local\Arm\Packs\Keil\STM32F1xx_DFP\2.3.0\SVD
但是由于不知道从哪个版本开始cmsis里面没有自带的sfr文件了

因此需要自己生成SFR文件。想要具体明白的话，官方的说法里有介绍，链接在这。
µVision User’s Guide (arm.com)

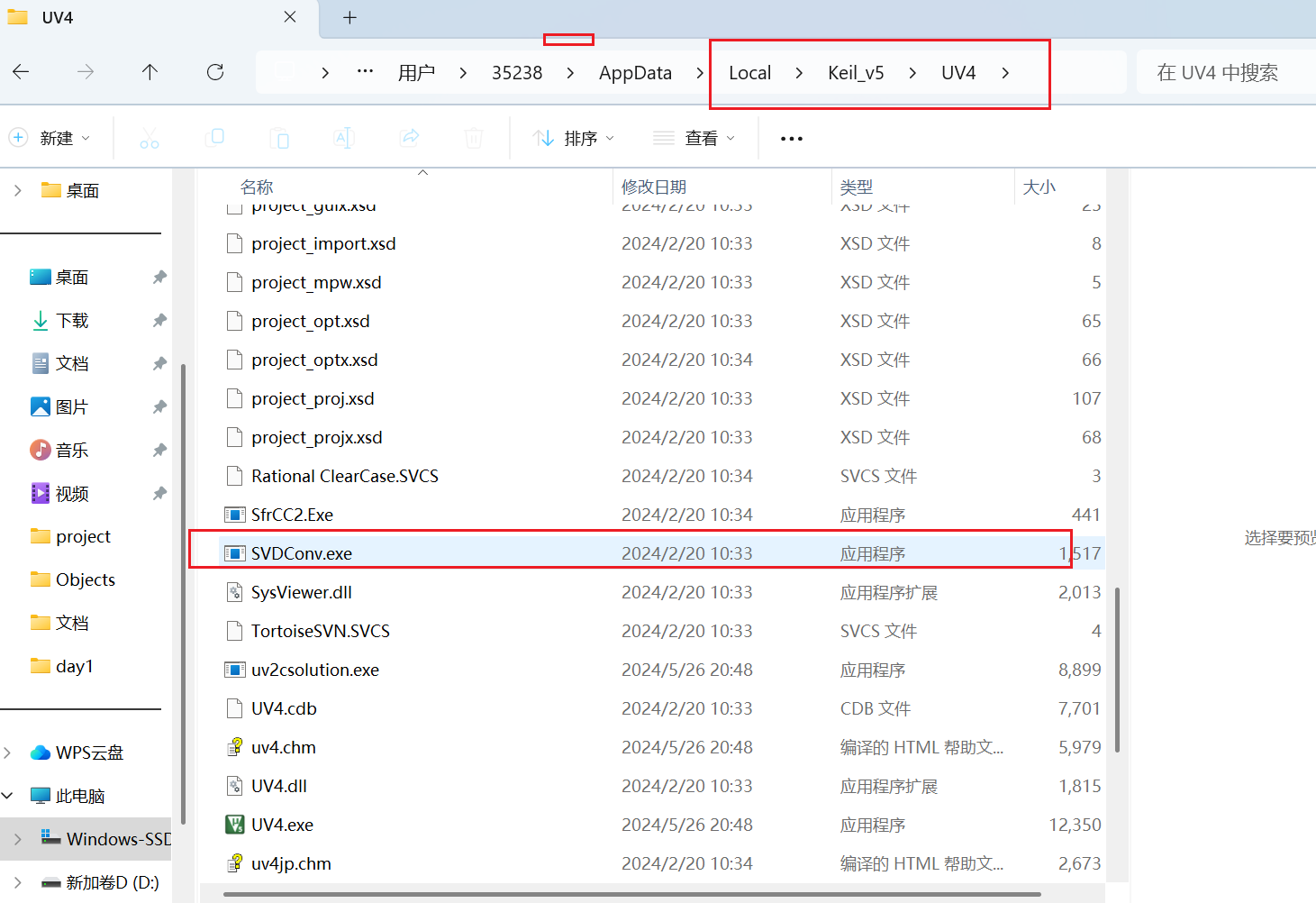

生成SFR文件：我们需要用到svdconv.exe这个东西，目录程序在uv4这个文件夹下面

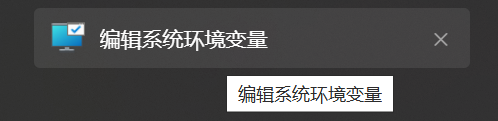

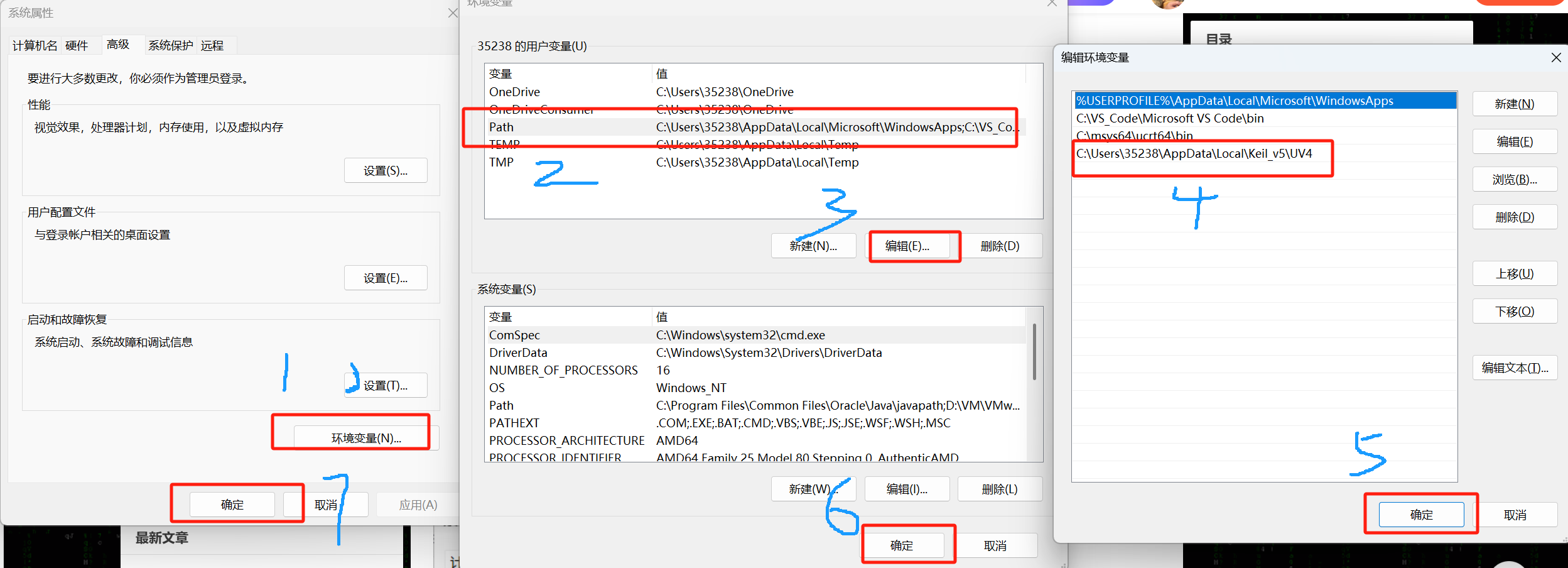

但是该软件是双击无法运行的，是要通过命令行执行的。但是如果直接调用命令行是无法使用的，会提示没有该命令，我们需要添加环境变量。

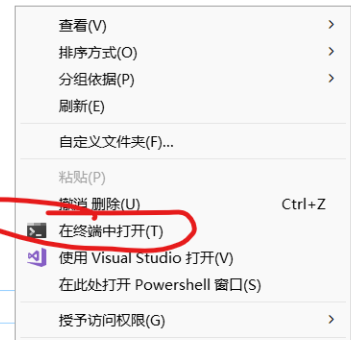

然后打开，SVD目录，右击，win10可以选择在终端打开

win11的话没有这个选项

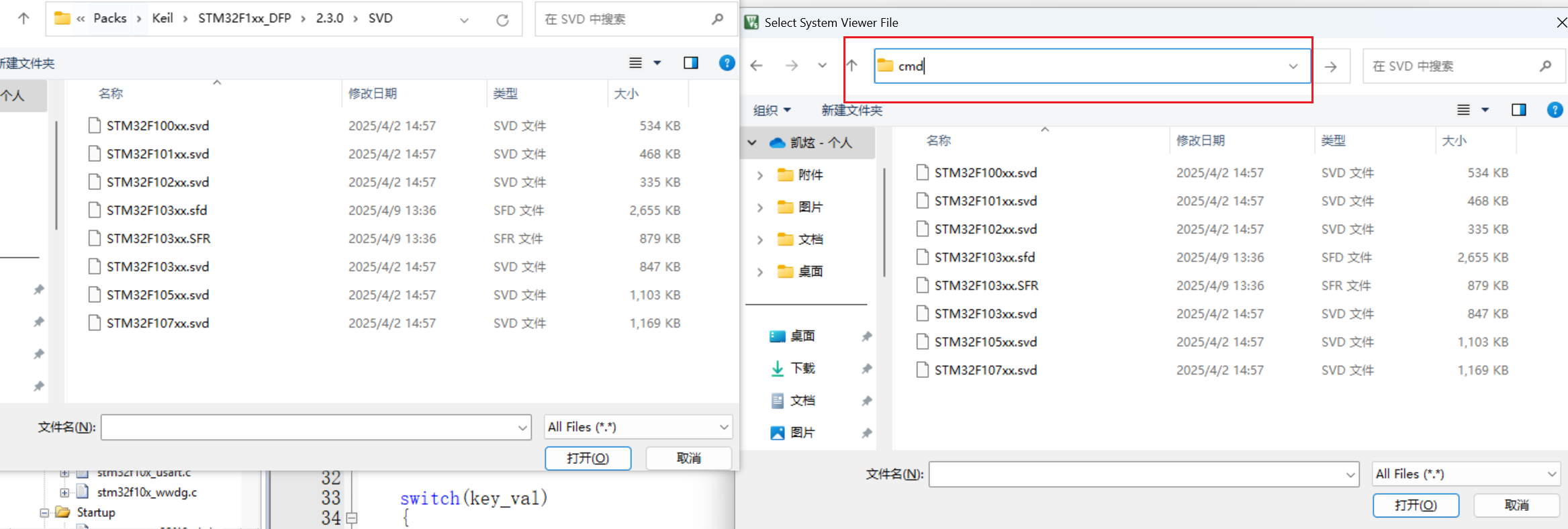

找到该路径，并且输入cmd，也可以打开

输入官方说的命令，对你想要的文件进行转换

SVDConv ARM_Sample.svd --generate=sfr

ARM_Sample：指具体型号

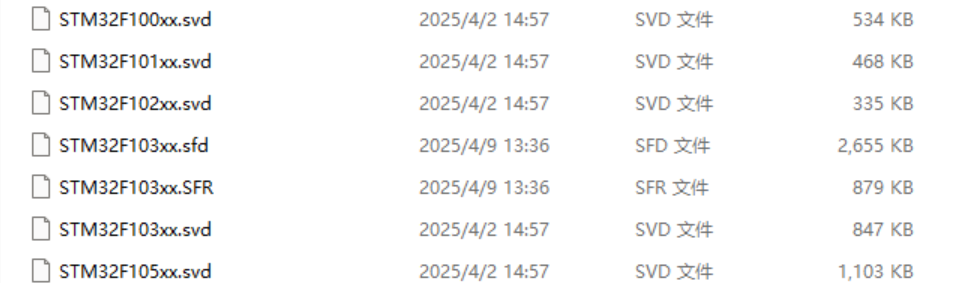

如这些

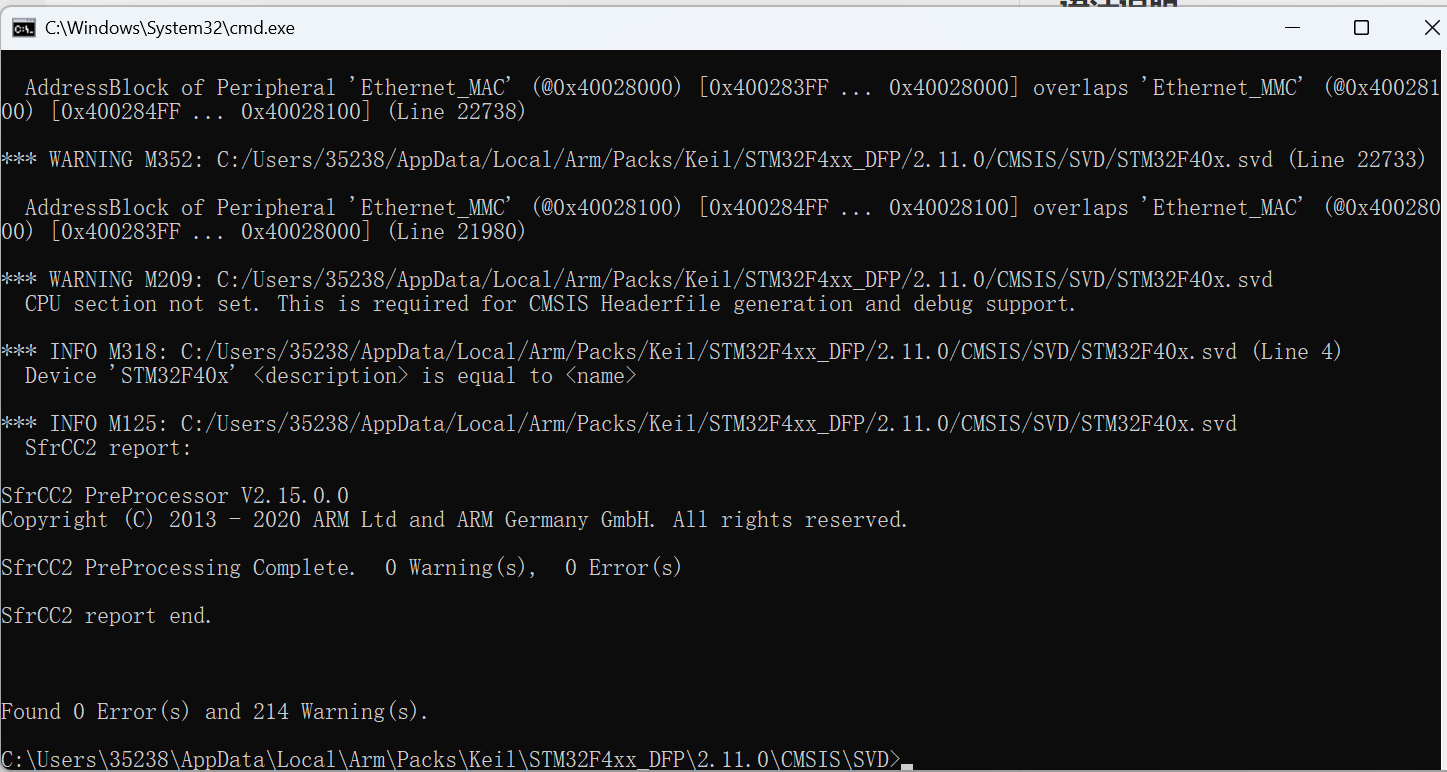

本文用F4作为例子，按下回车现象

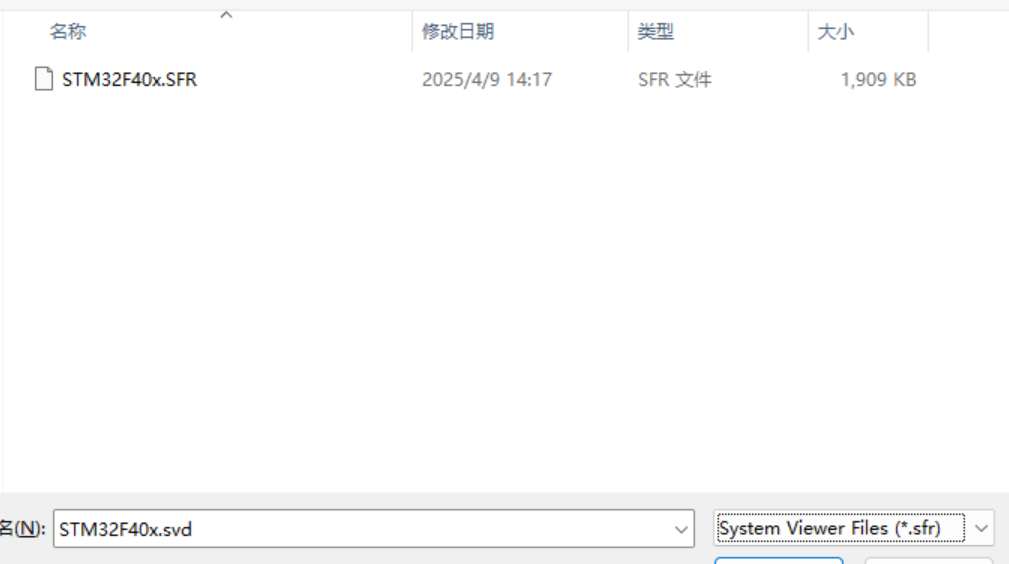

出现该文件

最后选择该文件

然后进行仿真，完成修改。
