实现的功能：

1.串口屏上电就显示数据（数字）（000+000）

2.通过STM32F103C8T6串口发送数据到串口屏显示数字

1步骤：
1.找到官网地址下载上位机

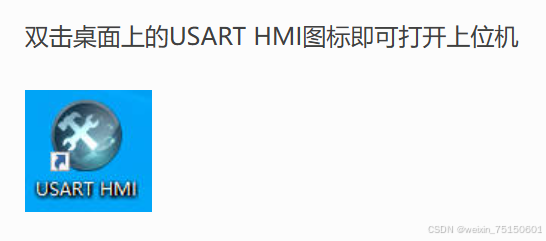

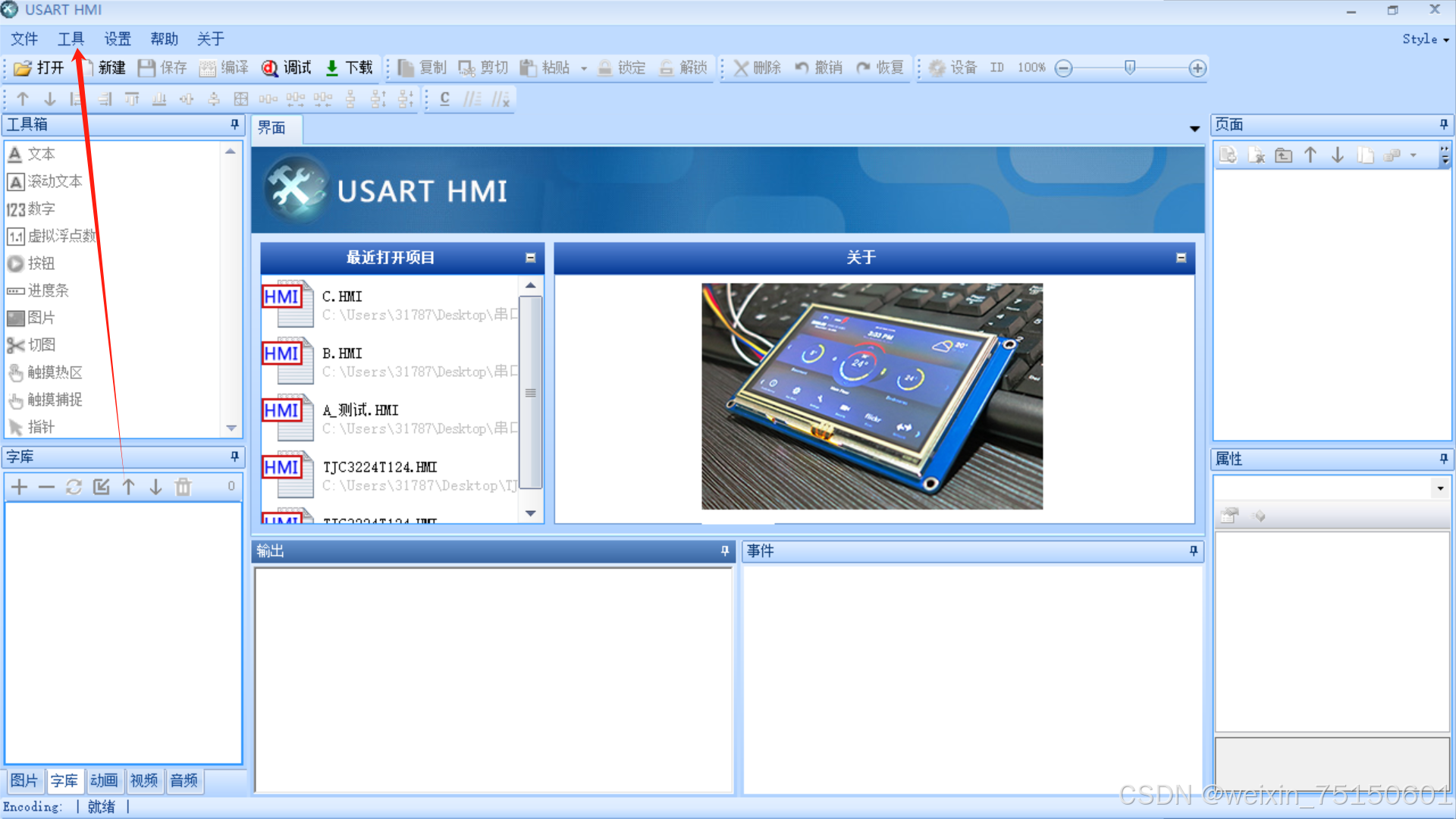

2.打开工具

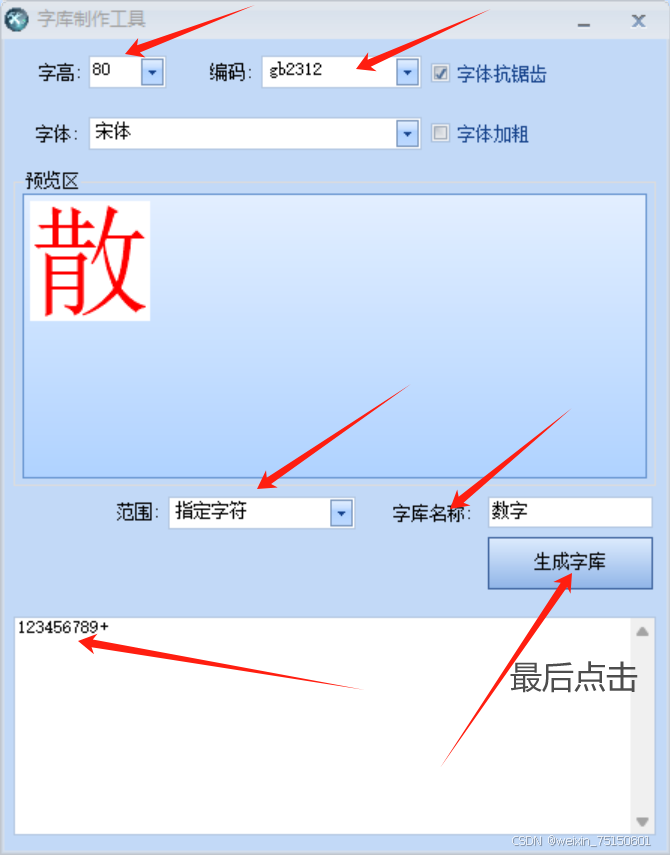

3.有一个“字库制作”，就会出现下面图示，我设置了一下

我进行设置了这些（忘记加0l）

注意：范围记得选指定字符，自己要用什么字符，就把这些打上去，如果选择所有字符，会出现内存不够，下载不了！

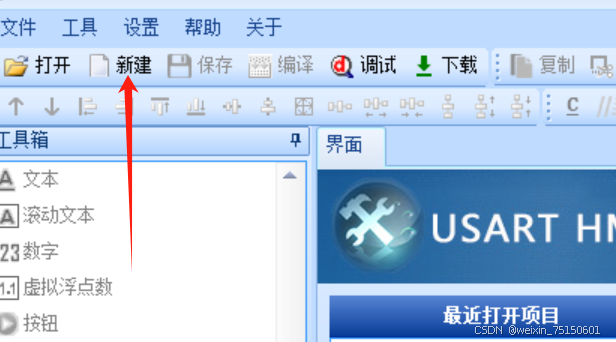

4.进行文件新建

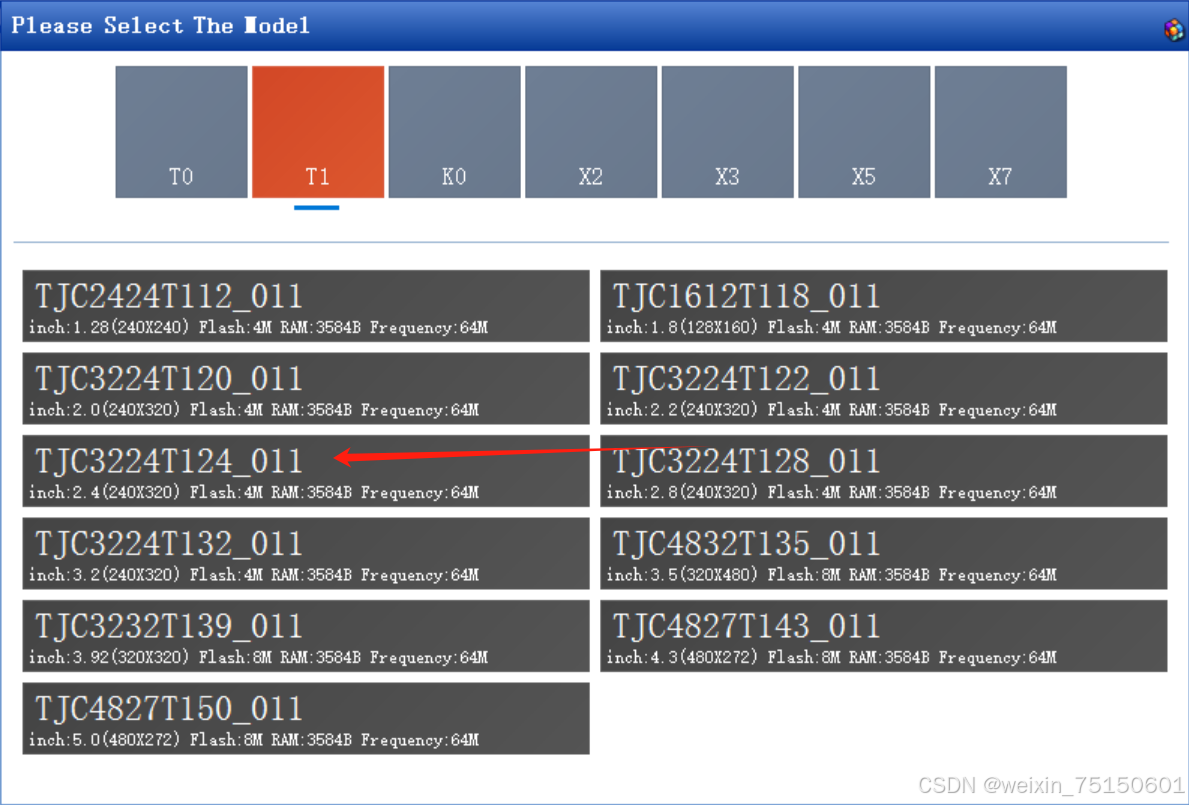

5.选择自己的串口屏型号

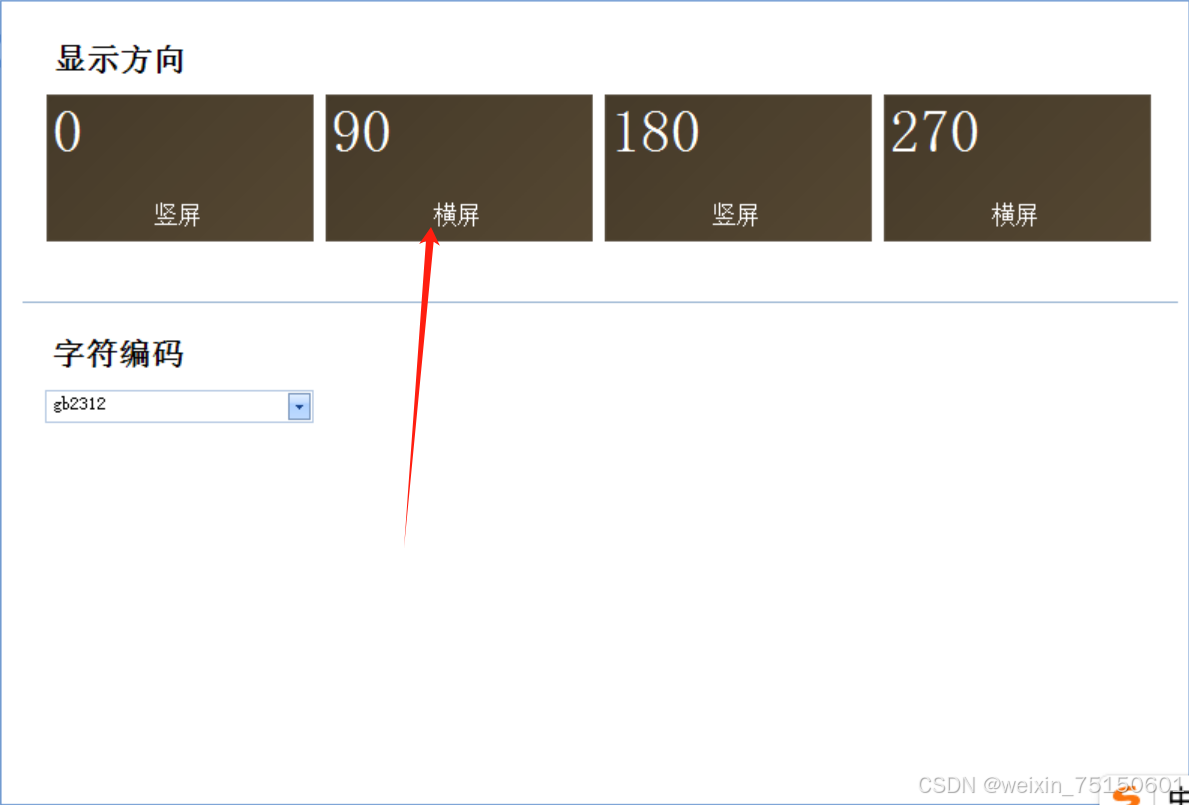

显示方向

6.添加刚才制作的字库

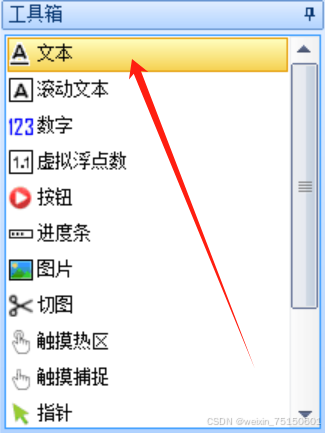

7.添加一个文本

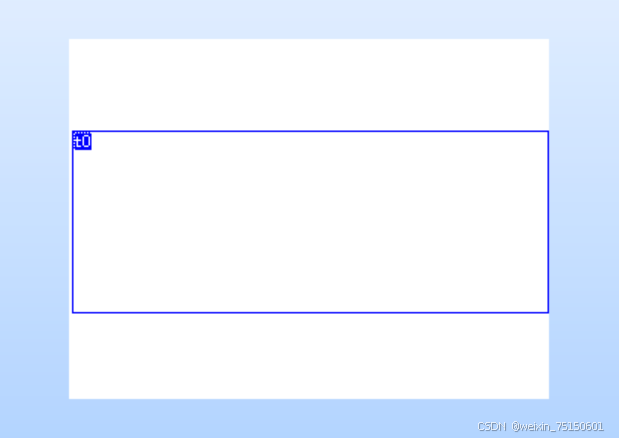

根据自己调整这个框

7.这里我进行了重命名（改为了main），这里是为了和stm32进行程序匹配，这个很重要

stm32的程序中的文本叫main，所以这个页面名称也应该为main
大家根据自己的情况选择改不改名称

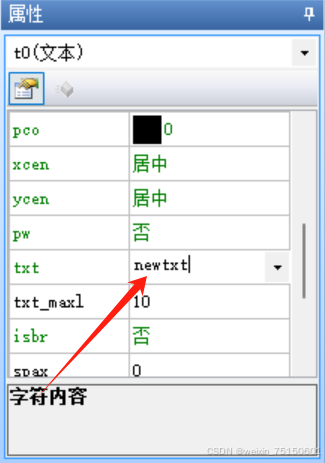

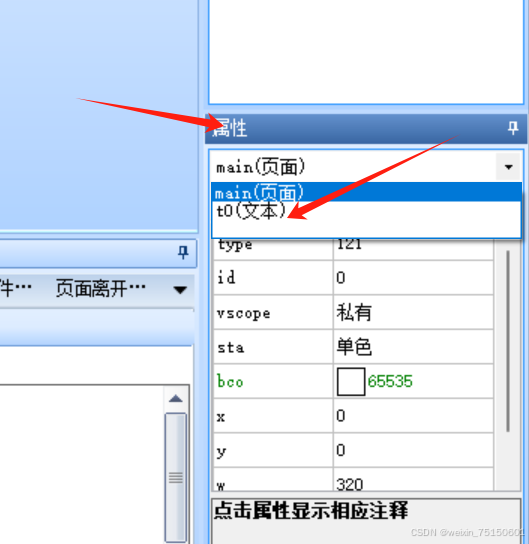

8.点击属性，选择刚刚添加的文本（t0）

然后对文本进行编辑

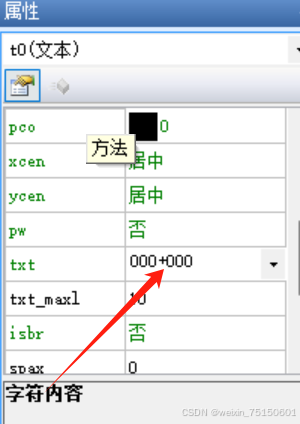

找到txt，

修改为000+000，

最后记得回车才能修改成功！

下面是2步骤

从江科大的串口发送和接收代码中，直接使用一下代码就可以了

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include <stdio.h> 			// 引入标准库以使用 sprintf

uint8_t RxData;

uint8_t Ra=123;
uint8_t Ra1=111;
uint8_t Ra2=222;
int main(void)
{
	OLED_Init();
	OLED_ShowString(1, 1, "RxData:");

	Serial_Init();

	char buffer[50];  // 定义一个缓冲区，用于存储格式化后的字符串

	while (1)
	{
		Delay_ms(2000);

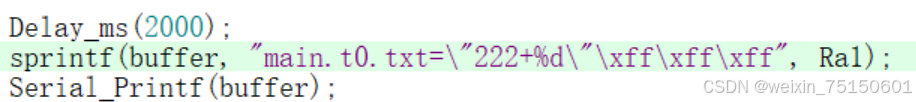

		sprintf(buffer, "main.t0.txt=\"222+%d\"\xff\xff\xff", Ra1);
		Serial_Printf(buffer);
		Delay_ms(2000);
		sprintf(buffer, "main.t0.txt=\"%d+%d\"\xff\xff\xff",Ra,Ra2);
		Serial_Printf(buffer);
		Delay_ms(2000);
	}
}

有一个要点就是要串口重定义pfrint函数
