调试正在运行的程序(Keil)

大家好，我是惊觉。接上一篇调试正在运行的程序(STM32CubeIDE)，今天Keil的实现方法。调试正在运行的程序，属于附着调试，在启动调试器时不会重置单片机的运行状态，从而可以定位死机等问题。没看过上一篇的同学，建议先回去看一下。

这次随便找了个keil工程进行演示，程序每秒打印一行信息，在5秒后卡死。

输出结果：

[0] hello
[1] hello
[2] hello
[3] hello
[4] hello
[5] hello

修改配置项

直接进入正题：修改Debug配置。笔者还是使用JLink进行调试。不过与STM32CubeIDE不同，笔者没找到Keil复制调试选项的方法，只能直接修改当前配置了。

在修改调试配置前，不能将Jlink连接单片机。有时点个确认配置的按钮（未启动调试），keil就发送重置命令了。

打开调试配置窗口，切换到Debug选项卡。

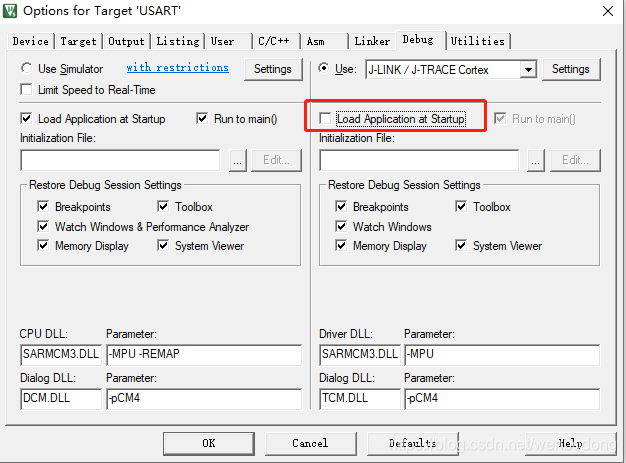

取消Load Application at Startup。

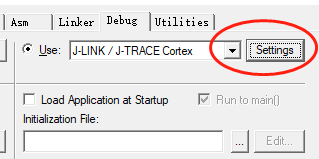

点击Settings以打开Jlink配置窗口。

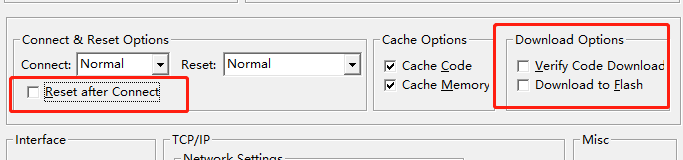

在Debug选项卡中，取消红框中的选项

其实原理与之前一样：

• 不重启
• 不下载

启动调试

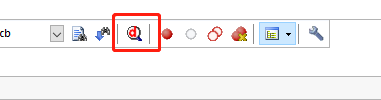

好了，一路确认。现在可以将Jlink连接单片机，启动调试。

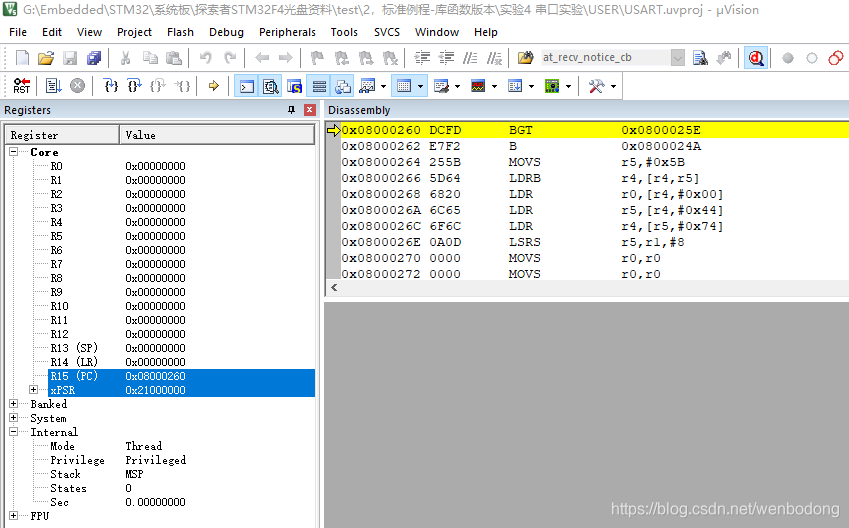

启动后的调试界面如下，指示当前运行位置的箭头指在了汇编窗口之中，

需要加载调试信息，在command窗口输入指令LOAD %L INCREMENTAL，敲回车。

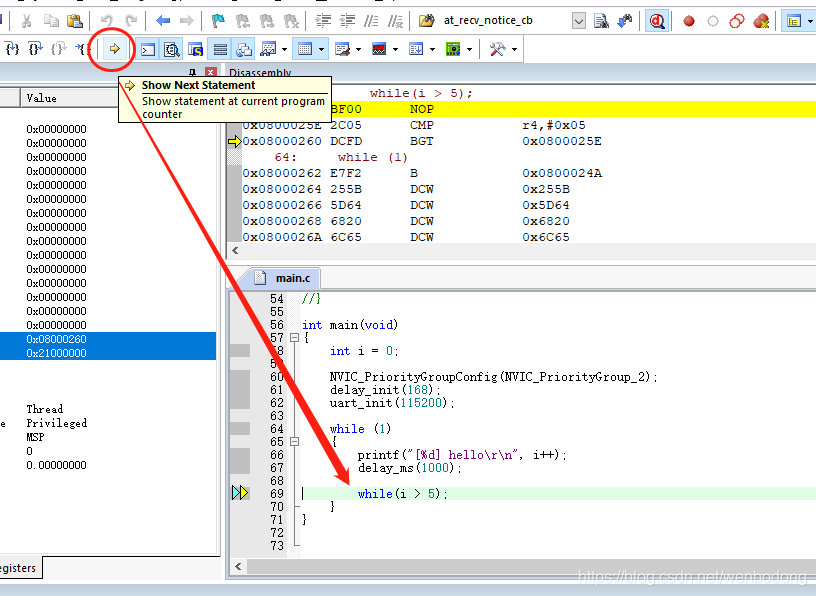

点击黄色箭头，即可显示当前运行的C代码了。如下图，死在了while循环这中。

刷新栈的内容

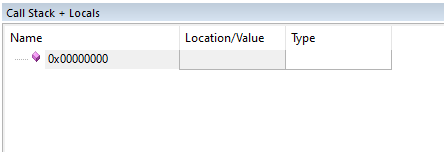

不过此时右侧的栈（存放函数和局部变量）是空的。

经笔者研究发现，此时运行一下，比如运行一步：

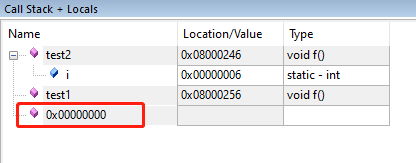

函数栈就有内容了，不过最外层的main函数还是显示为0x00000000，可能有bug吧:)。

对了，上图的函数栈并不对应文章开头处的代码，因为main函数显示不出来嘛，所以笔者故意多写了几层来测试。

static void test2(void)
{
    static int i = 0;

    printf("[%d] hello\r\n", i++);

    while(i > 5);
}

static void test1(void)
{
    test2();
}

int main(void)
{

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	delay_init(168);
	uart_init(115200);

    while (1)
    {
        test1();
        delay_ms(1000);

    }
}
