【WiFi】WiFi7 802.11be支持速率列表

802.11be

      802.11be，也被称为 Wi-Fi 7，是下一代无线网络标准，旨在提供极高的吞吐量和更低的延迟，以满足未来高带宽应用的需求。以下是 802.11be 的一些关键特点和优势：

关键特点

更宽的信道带宽

支持高达 320 MHz 的信道带宽，相比于 Wi-Fi 6 的 160 MHz，带宽翻倍，从而显著提高数据传输速率。

更高阶的调制

支持 4096-QAM（正交幅度调制），相比于 Wi-Fi 6 的 1024-QAM，进一步提高了数据传输效率。

增强的多用户技术

改进的 MU-MIMO（多用户多输入多输出）和 OFDMA（正交频分多址），支持更多设备同时高效连接。

多链路操作

支持在多个频段（2.4 GHz、5 GHz 和 6 GHz）上同时传输数据，提高了连接的可靠性和速度。

改进的延迟和抖动性能

通过优化协议和调度机制，降低延迟和抖动，适合实时应用，如 AR/VR 和云游戏。

优势

极高的吞吐量

通过更宽的信道和更高的调制方式，802.11be 提供了显著更高的吞吐量，适合超高清视频流和其他高带宽应用。

低延迟

适合需要快速响应的应用，如在线游戏和虚拟现实。

高效的频谱利用

通过多链路操作和增强的多用户技术，802.11be 提高了频谱利用率，支持更多设备同时连接。

灵活性和可靠性

多链路操作提高了连接的灵活性和可靠性，减少了干扰和信号丢失的可能性。

应用场景

• 超高清视频流：支持 8K 视频流和其他高分辨率内容。
• 虚拟现实和增强现实：提供低延迟和高带宽，提升用户体验。
• 云游戏：支持实时、高质量的游戏流。
• 智能家居和物联网：支持大量设备同时连接，提供稳定的网络环境

802.11be速率计算公式

说明：

       该公式也适用于802.11ax（Wi-Fi6 & Wi-Fi6E）

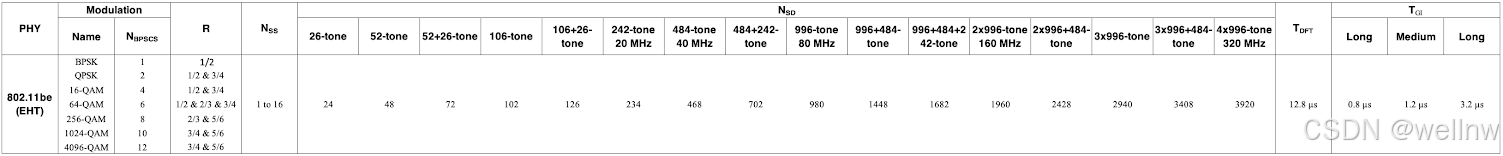

公式计算参数

802.11be新增MCS索引

由于添加了新的调制技术 （4096-QAM），802.11be 现在提供了 2 个新的 MCS 索引：
- 索引 12：当使用 4096-QAM 调制时，编码为 3/4
- 索引 13：当使用 4096-QAM 调制时，编码为 5/6

当使用 1 个空间流时，由于添加了 2 种新的传输技术（DCM 和 EHT-DUP），802.11be 有 2 个额外的新 MCS 索引可用（当使用 1 个空间流时）：
- 索引 14：使用 EHT-DUP 模式时
- Index 15：使用 DCM 时

802.11be速率计算举例

Wi-Fi 7 设备可以使用的数据速率。

我们假设以下内容：
- 我们使用的是最多支持 2 个空间流的 Wi-Fi 7 手机
- 我们使用的是支持多达 4 个空间流的 Wi-Fi 7 接入点
- 我们将接入点配置为在 6 GHz 上使用 160 MHz 宽的信道
- 我们假设手机将连接到 6 GHz 的 AP
因此，根据此信息，我们可以确定计算数据速率所需的一些变量，并缩小此设备将使用的数据速率：
- Number of Data Subcarriers for an 160MHz wide channel：1960
- Number of Coded bit per subcarrier (Modulation):
- Coding：
-  Number of Spatial Streams：2
- OFDM Symbol Duration：12.8μs
-  Guard Interval：

速率结果

参考链接

MCS Index, Modulation and Coding Index
