怎么样用万用表检测IGBT

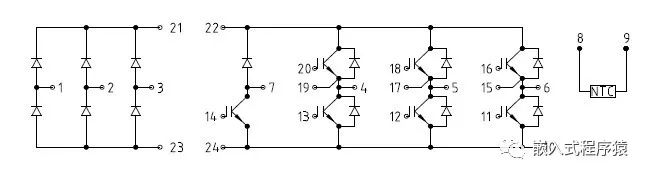

IGBT是变频器中非常重要的功率器件，这段时间给大家推送了多篇变频器拆解，设计的文章，而功率器件的好坏是检测中非常重要的一环，那么如何用万用表检测呢，我们以英飞凌的FP15R12KT3为例来说明，这也是上篇文章中博世小功率变频器中使用的一颗功率模块，接线图如下

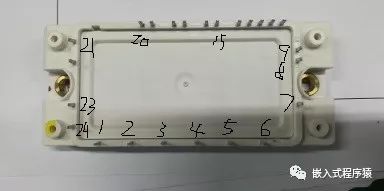

对照数据手册的接线图可以很好的识别管脚，1，2，3是交流输入，整流部分，21，23为直流母线端，8，9为温度过温检测用，其余管脚为逆变部分相关。

从图中可以明显的看出，我们就使用二极管的原理来测量，

首先红表笔接23脚，黑表笔依次接1，2，3进行测量，注意万用表要打到二极管挡位，可以看到电压都在0.46左右，
