Atmel EEPROM芯片的Write Cycle参数

最近在使用Atmel EEPROM芯片时遇到一个问题，如果连续2次写入之间的间隔太短，可能会造成第二次写入失败，这个涉及到芯片手册中的Write Cycle参数。

分析

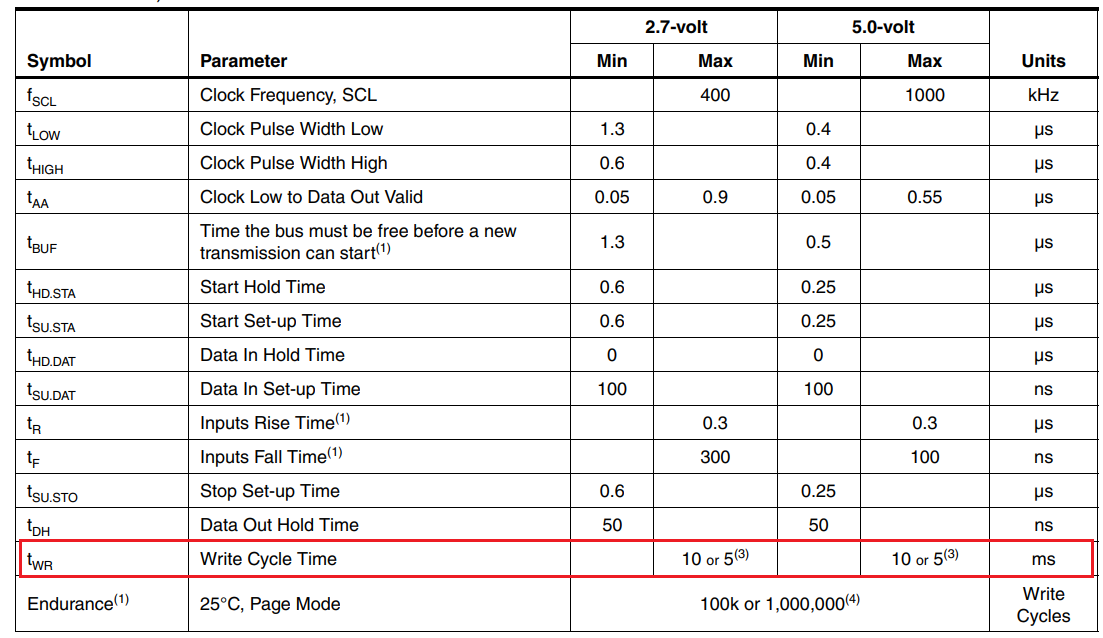

这里以AT24C256举例，其芯片手册上有Write Cycle的范围，如下图红框，

这里给的是最大时间，10ms或者5ms，对应AT24C256中不同型号的芯片。

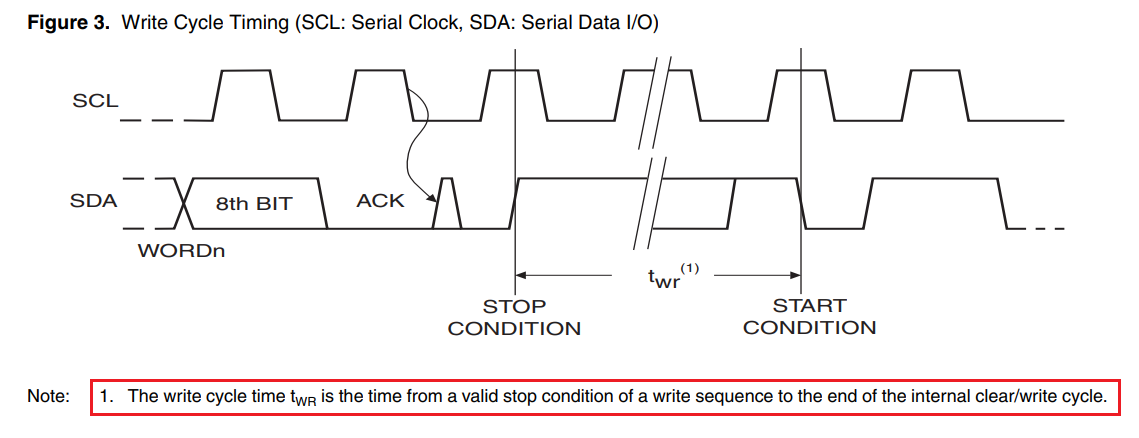

然后手册中又给出Write Cycle的定义，

简单来说：当一次I2C写入结束（以STOP Condition为标志，其实这只是传输数据完毕），芯片会开始把数据写入到内部的存储电路上，等真正存储完毕才算结束。

Write Cycle就是I2C写入操作结束到芯片真正把数据存储好这段时间。所以，如果第二次的写入操作发生Write Cycle之内，那么就会失败，表现就是芯片会返回NACK，而不是ACK。

解决办法

知道原理就好解决了：如果写操作时芯片返回NACK，那么只需不断重复写操作，直到芯片返回ACK
