利用meshlab比较模型误差，并将误差可视化

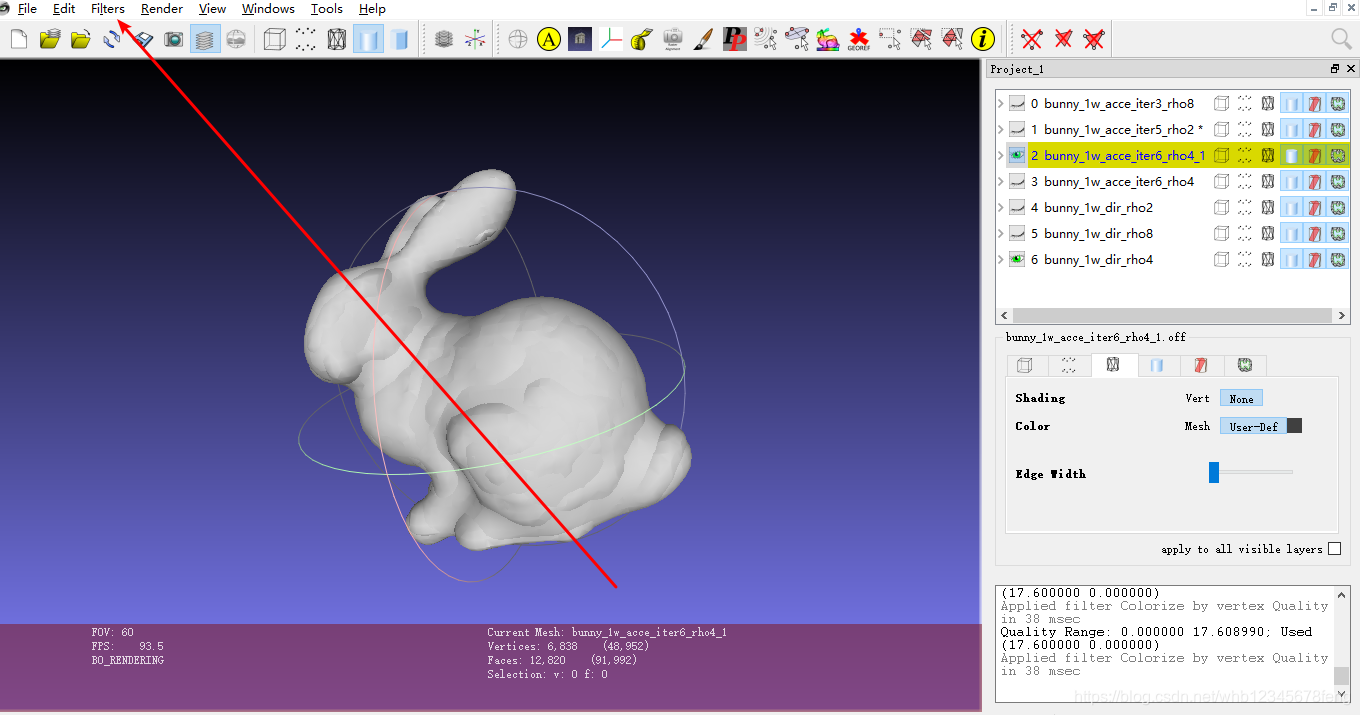

  • 第一步：将要比较的模型导入meshlab，这里我要比较的模型是红色框框上的模型

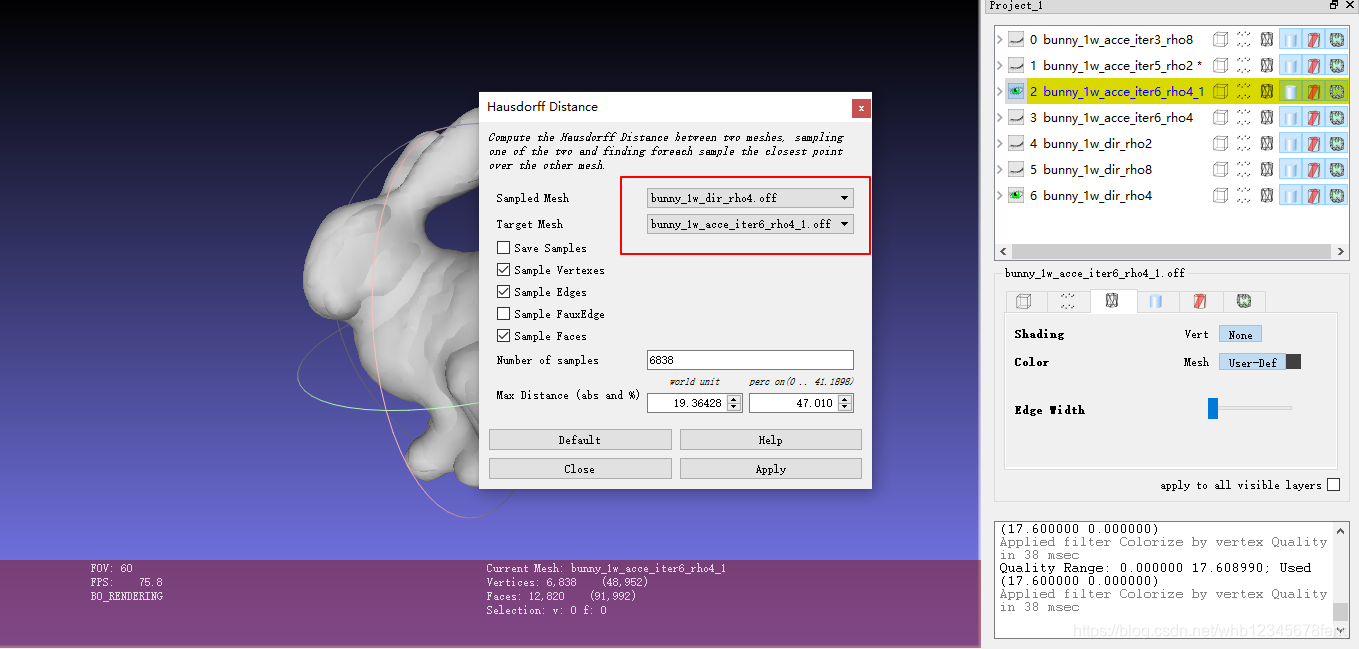

  •  第二步：依次点击“Filters”-“Sampling”-“Hausdorff Distance”，选择模型，按“Apply”

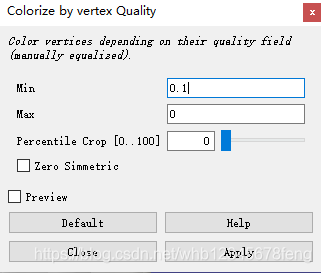

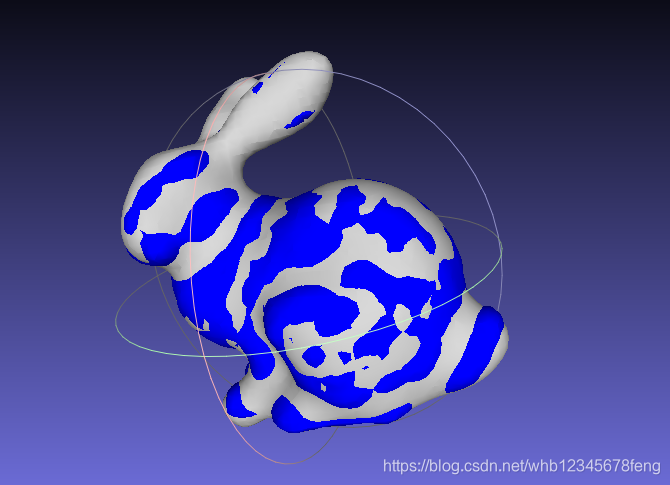

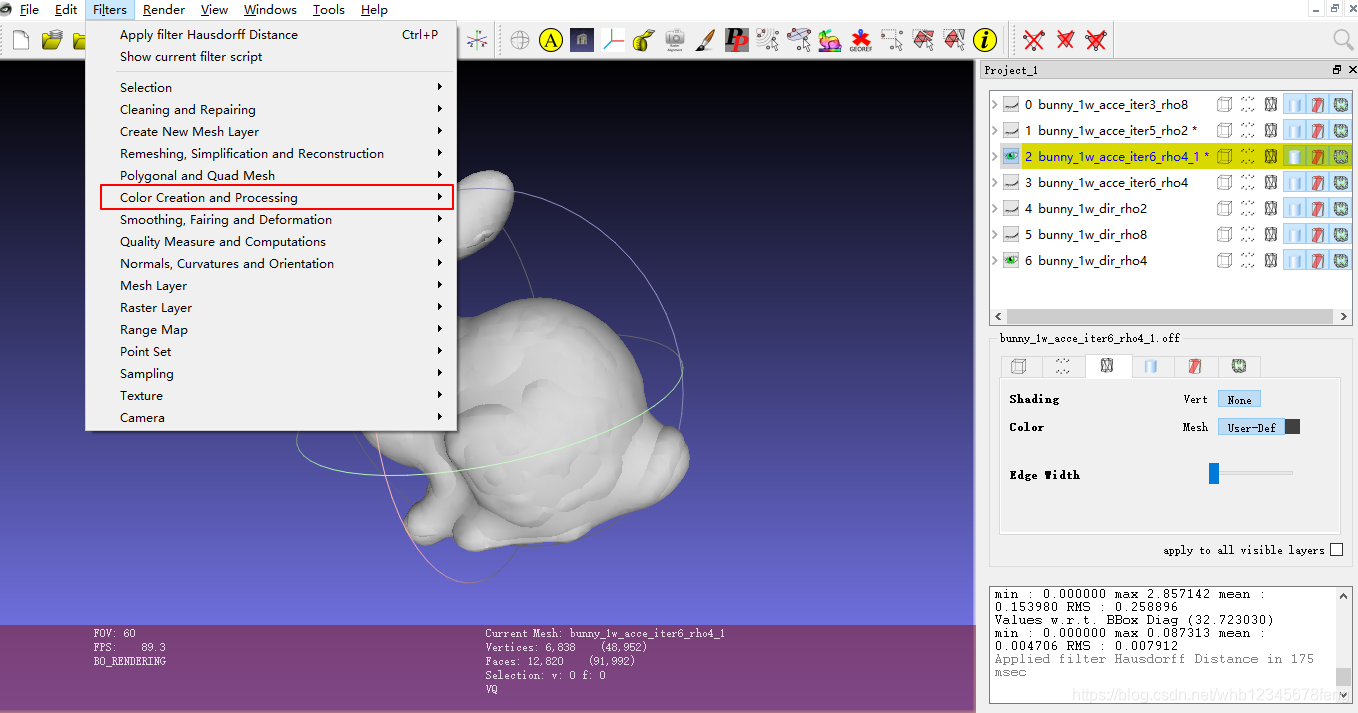

  • 第三步：误差可视化，依次点击“Filters”-“Color Creation and Processing”-“Colorize By Vertex Quality”，将min和max的数值交换（为了红色表示相对最大误差，蓝色表示相对最小误差），按“Apply”
