50天精通硬件设计第42天-案例光耦使用错误与解决方案

在医疗器械设计领域，安全性是首要考量，而电气隔离则是保障安全的关键环节。光耦（Optocoupler）作为实现电气隔离的核心元件，其设计的合理性直接关系到设备的稳定性和安全性。本文通过某医疗影像设备的失效案例，深入剖析光耦电路设计中的常见误区，并提出相应的解决方案，旨在帮助设计人员避免类似问题，提高医疗器械的安全性和可靠性。

案例背景

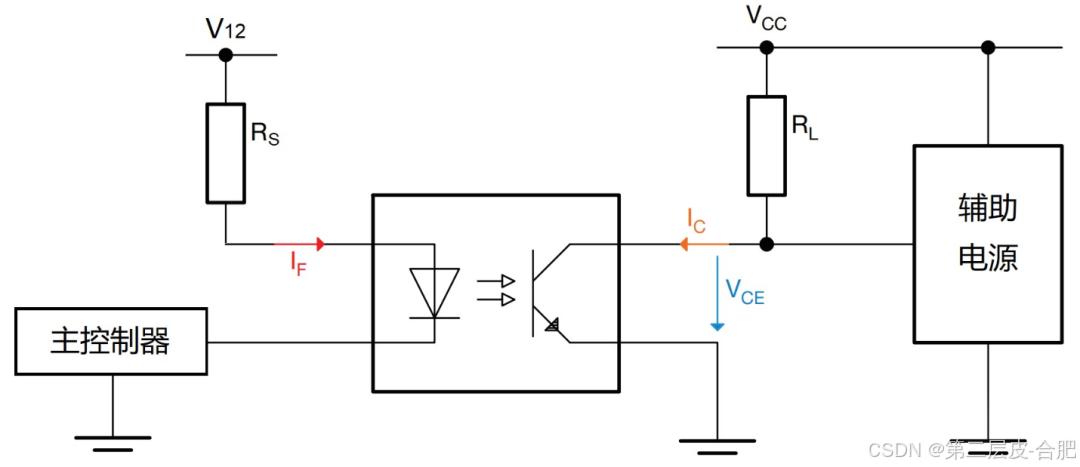

某高端医疗影像设备在客户现场初始运行正常，但工作一段时间后频繁报错并失效。经诊断，故障源于光耦控制电路异常。如图1所示，主控制器通过光耦驱动辅助电源开关。故障发生时，主控制器输出低电平（光耦导通），辅助电源要求VCE应低于0.8V，但实测达1.1V，导致辅助电源无法正常启动。

设计误区

检查当初的设计，发现以下三个常见错误：

误区一：未考虑电源电压波动导致IF偏大

设计时假设电源V12为理想值12V，但实际电源存在±10%的波动（最低10.8V）。忽略此误差导致IF（Forward Current，正向电流）计算值偏高。

误区二：CTR取值未结合实际工作条件

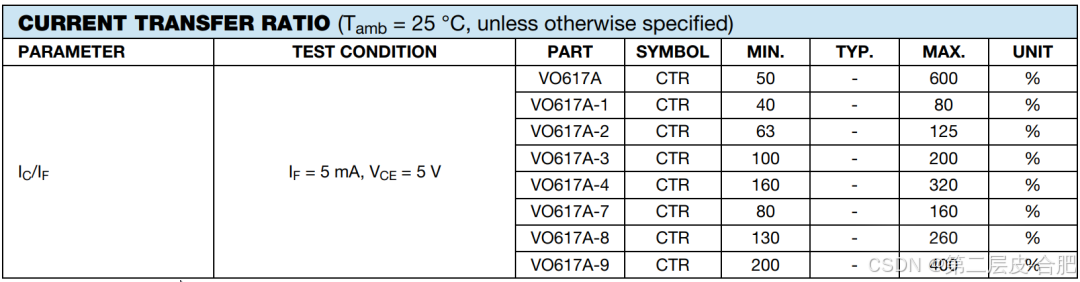

设计直接采用规格书标称的CTR（Current Transfer Ratio，电流传输比）最小值（CTRmin = 100%）用于计算，然而该值仅在特定条件（见图2，Tamb = 25℃、IF = 5mA、VCE = 5V）下有效，与实际工况（IF ≈ 2mA、VCE < 0.4V）不符

误区三：未预留长期老化裕量

设计假设光耦性能长期稳定，但医疗设备需满足十年使用寿命，光耦的CTR会随时间和温度逐渐衰减。

重新设计的改进方案

为解决光耦设计中的问题并提高设备的可靠性，现按照以下步骤重新进行设计：

步骤一：考虑电源电压最低的情况，列公式算出IF

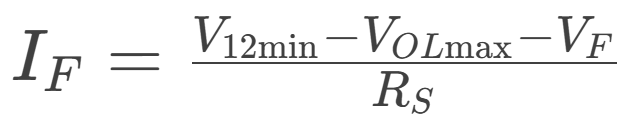

根据公式，

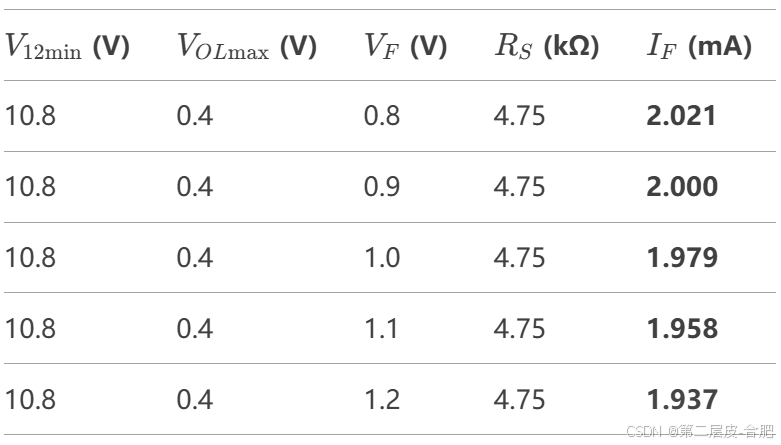

得出结果如下表所示，

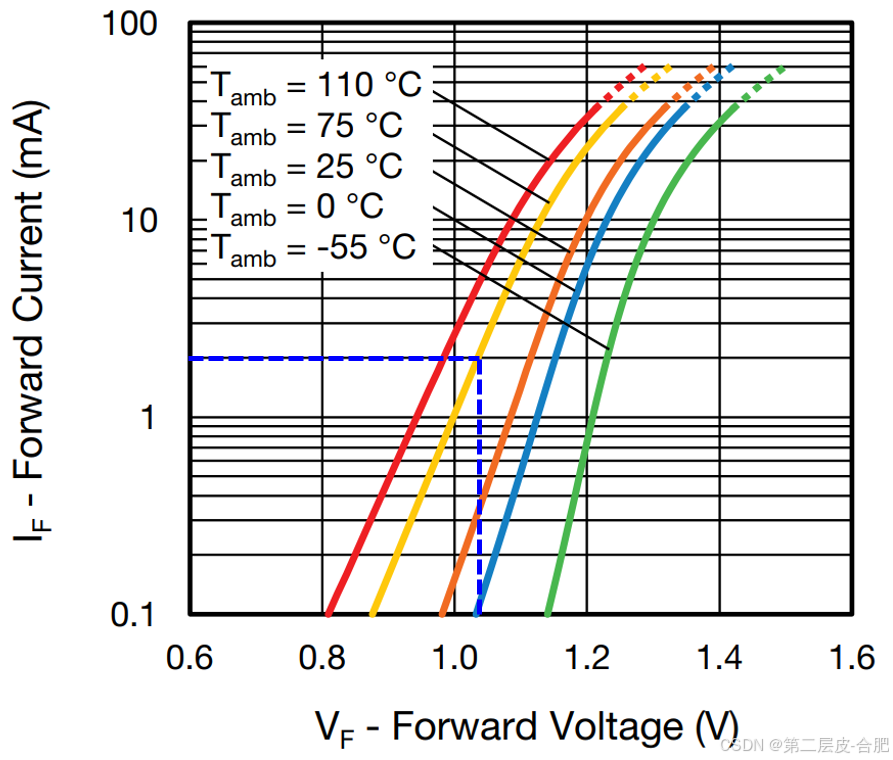

查阅光耦规格书（VISHAY公司的VO617A-3），结合实际的工作温度范围，选择图3中Tamb = 75℃的黄色曲线，取IF = 1.95mA。

说明：为简化计算，电阻的公差未纳入分析，实际设计中需额外评估其影响。

步骤二：确定CTR

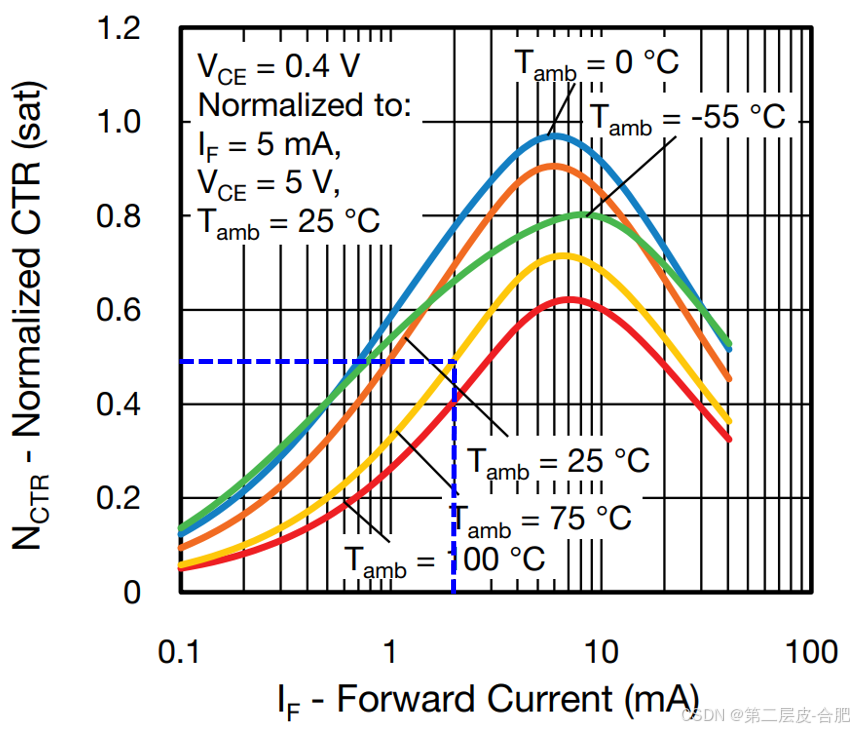

因为光耦在此处工作于饱和状态，所以根据IF = 1.95mA和Tamb = 75℃，查阅光耦规格书（见图4），得到饱和状态下的归一化CTR系数NCTR ≈ 48%。

说明：这里的Tamb并非指医疗设备的外部环境温度，而是指设备内部光耦所处的局部环境温度。

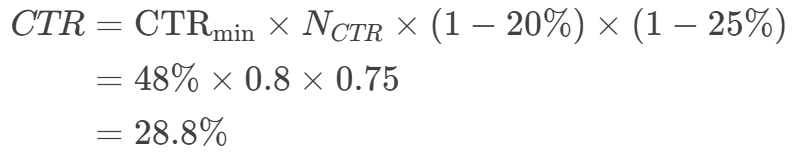

医疗器械要求设计寿命十年，由于光耦性能衰减，需要考虑约20%的CTR降低。另外，考虑设计余量，对CTR进一步降额25%使用。

步骤三：计算电阻RL的值

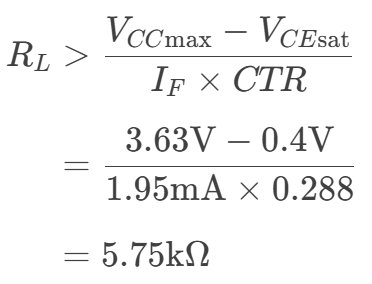

这里的电源VCC也需要考虑±10%的偏差，列公式计算，

所以，电阻RL的值需要大于5.75KΩ才能满足设计要求。

本案例中实际产品将电阻RL从2.2KΩ增大到6.8KΩ后，问题彻底解决。

案例总结

通过这个案例，我们可以得出以下几点重要结论：

1.电源容差设计：在设计过程中，必须充分考虑电源电压的波动范围，确保电路在极端情况下仍能正常工作。这包括对电源电压的最低值和最高值进行详细分析，以避免因电压波动导致的电路性能下降。

2.参数条件适配：关键参数如CTR（电流传输比）等，必须根据实际工作条件进行修正。设计时不能简单地依赖规格书中的标称值，而应结合实际的温度、电流和电压条件，选择合适的参数值。

1. 寿命可靠性：对于需要长期稳定运行的医疗器械，设计时必须预留足够的老化及环境因素裕量。光耦的性能会随着时间的推移逐渐下降，因此在设计时应考虑额外的CTR降低，以确保设备在整个使用寿命内的可靠性。

读者思考

设计阶段，设备样机已经经过了严格的环境测试和可靠性测试，为什么还会在量产阶段发生问题呢？
