MOS管的雪崩击穿

目录

简介

分析

关于雪崩击穿

热击穿

寄生晶体管引起的当前破坏


简介

当MOSFET关断时,若漏极与源极之间的施加电压超过绝对最大额定值VDSS,就会发生雪崩击穿。即使漏极的直流电压在额定范围内,由于布线中的寄生电感等因素,可能会在此直流电压上叠加浪涌电压,导致其超过最大额定值。在雪崩击穿期间,电流会突然流过,这可能导致雪崩损坏。在电路设计中,即使有保证雪崩能力的产品,也应选择漏源电压VDSS对最大漏极电压具有足够余量的MOSFET。此外,还应采取以下措施以防止浪涌电压的发生。

分析

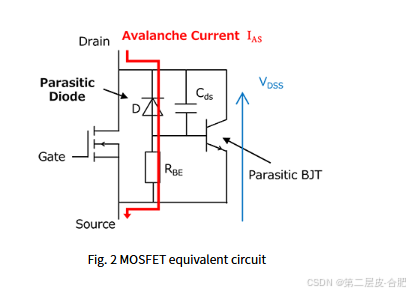

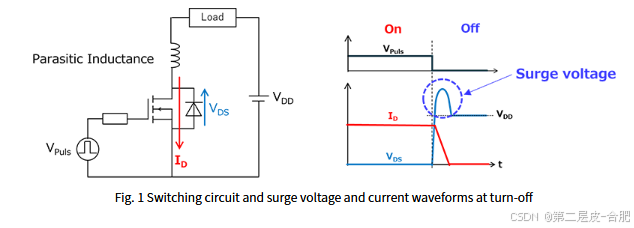

当MOSFET从导通状态切换到关断状态的过渡期间,由于电路中寄生电感的影响,在漏极和源极之间可能会施加一个浪涌电压(见图1)。当该浪涌电压作为反向偏压施加到MOSFET上时,内部寄生二极管的PN结中的自由电子会被加速并获得高动能。这些高能电子与原子碰撞,释放出额外的自由电子并产生电子-空穴对。新生成的电子也会在强电场中被加速,从而引发更多的电子-空穴对产生,形成链式反应。结果是电流迅速增大,流过大量电流——称为雪崩电流(IAS)。这种现象被称为雪崩击穿。。

关于雪崩击穿

雪崩击穿可分为两种主要类型:热击穿和由寄生晶体管引起的电流感应击穿。

  1. 热击穿

图4显示了雪崩测试电路及其波形。在该电路中,当MOSFET关断时,电感L试图维持先前流过的电流。结果,电感产生反向电压,如果漏源电压超过额定VDSS,则可能发生雪崩击穿。

在此击穿期间,雪崩电流(IAS)流过MOSFET。器件由于雪崩电流与击穿电压BVDSS的组合而产生功率损耗。这种功率损耗导致器件的结温Tj升高,可能引发器件故障。这种能量损耗称为雪崩能量(EAS),是电路设计中的重要参数。

  1. 寄生晶体管引起的当前破坏

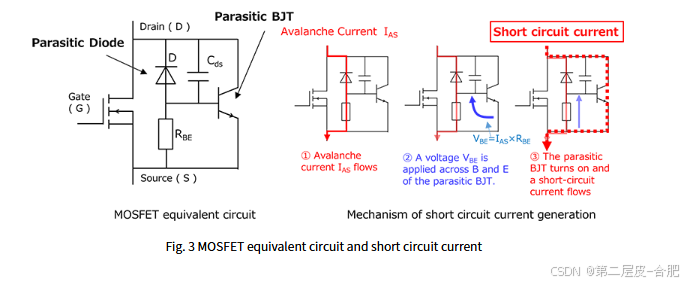

当MOSFET的漏源电压超过其额定VDSS且发生雪崩击穿时,雪崩电流(IAS)会流入内部电阻RBE,如图3所示。这会在寄生双极型晶体管(BJT)的基极-发射极结上产生电压,表示为:

VBE=IAS×RBE

如果此VBE足够大,寄生晶体管将导通,允许大电流(短路电流)流过。这可能导致MOSFET因短路损坏而发生灾难性故障。
