TIA博图中FB、FC块中的Input、Output、Inout、Static、Temp、Constant、Return的用法

本文详细解释了TIA博图中的FunctionBlock(FB)和Function(FC)块中Input、Output、Inout、Static、Temp、Constant以及FC的Return变量的用法和区别,特别强调了两者在参数传递、存储特性和返回值方面的差异。
摘要由CSDN通过智能技术生成

TIA博图中的FB(Function Block)和FC(Function)块在工业自动化和控制系统中扮演着重要角色。它们用于实现特定的控制逻辑或功能,并在程序执行过程中进行数据的传递和处理。下面将详细解释FB和FC块中Input、Output、Inout、Static、Temp、Constant以及FC块中的Return的用法和区别。

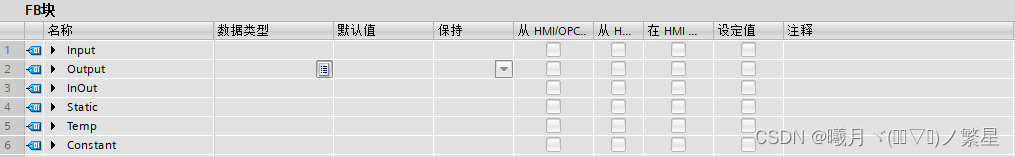

FB(Function Block)中的变量:

1. Input(输入参数)

  • 用法:Input用于将FB块外数据传递到FB中。FB在读取这些参数后,会基于这些数据进行内部运算或逻辑处理。
  • 特点:只读,即FB内部不能修改Input参数的值。

2. Output(输出参数)

  • 用法:Output参数用于将FB内部运算或处理的结果传递回用户程序。FB处理完输入数据后,会将结果赋值给Output参数。
  • 特点:块内可写,即FB外部不可修改Output的值,只能读取。

 3. Inout(输入/输出参数)

  • 用法:Inout参数兼具输入和输出的功能。在FB被调用前,它可以读取用户程序的数据;在FB处理完数据后,它可以将结果传递回用户程序。
  • 特点:可读可写,即在FB内部既可以读取又可以修改Inout参数的值。

 4. Static(静态变量)

  • 用法:Static变量用于存储FB的中间过程状态。这些变量的值在FB的多次调用之间会保持不变,因此可以用来跨扫描周期地存储数据。
  • 特点:与FB的生命周期相关,即使FB执行完成,Static变量的值也会保留下来,供下次调用时使用。

5. Temp(临时变量)

  • 用法:Temp变量主要用于FB内部的临时存储。它们通常用于存储计算过程中的中间值或临时结果。
  • 特点:生命周期仅限于当前的FB调用。一旦FB执行完成,Temp变量的值会被清零,不会保留到下一次调用。

 6. Constant(常数)

  • 用法:Constant用于在FB中定义不会改变的值。这些值可以作为Input参数的默认值,或在FB内部的计算中使用。
  • 特点:值固定不变,不能在FB执行过程中被修改。

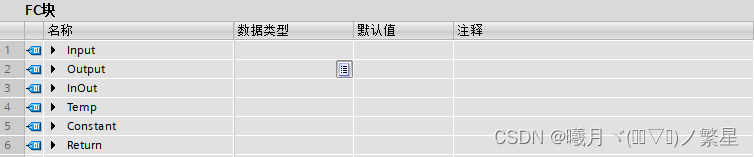

FC(Function)块中的变量:

 1. Input(输入参数)Output(输出参数)Inout(输入/输出参数)

  • 用法与FB中的相应参数类似,但需要注意的是,FC通过L堆栈区传递参数,而不是通过背景DB。

 2. Temp(临时变量)

  • 在FC中,Temp变量也用于临时存储。但与FB中的Temp变量不同的是,FC中的Temp变量在每次调用时都会重新分配内存,并在调用结束后被清零。

 3. Constant(常数)

  • 在FC中,Constant的用法与FB中相同,用于定义固定不变的值。

4. Return(返回值):

  • FC特有的概念。Return用于将FC的执行结果返回给调用者。FC执行完毕后,会将结果赋值给Return,然后这个值会被传递回调用FC的代码块。

区别:

  • 传递参数方式:FB通过背景DB传递参数,而FC通过L堆栈区传递参数。
  • 存储特性:FB支持Static变量来存储跨扫描周期的数据,而FC使用Temp变量进行本地存储,且Temp变量的值在每次调用后都会被清零。
  • 返回值:FC具有Return值,用于返回函数的执行结果;而FB没有专门的Return值,其输出通过Output参数实现。
