计算流体力学(CFD)学习小记1 ANSYS Icepak入门

前言

最近需要解决一个比较麻烦的问题：车载充电机(OBC)散热器的设计。散热器太小，MOSFET估计会炸；散热器太大，则无法满足功率密度指标的要求。与很多电力电子的工程师交流过，散热器设计估计仅次于EMI设计，是玄学之一。
这次尝试利用计算流体力学(Computational Fluid Dynamics,CFD)进行一些与散热器有关的仿真。本身要实现的功能其实并不复杂，但是由于第一次干类似的事情，所以来来回回走了很多弯路，软件装了卸，卸了装……

这里将学习过程种的参考资料记录在本博文中，也会总结和评述一些看过的这些资料。CFD领域的一个比较经典的软件是ANSYS旗下的Fluent，该软件比较专业，涉及的领域很广，教程可以参考[1]，散热器仿真视频教程可以参考[5]。Fluent针对电子领域特别推出了一款软件Icepak，Icepak也属于ANSYS软件家族，目前最新的版本是2020R1，具体可以参考百度的介绍。
本次学习基于Icepak15.0完成，参考书为[2]，其PDF版本和随书光盘都可以在网上找到，也可以在b站观看[4]。不过这本书写的挺好的，还是要去支持正版！目前该书第二版已经出版[3]。同作者还有另一本著作[8]。
整个装置的仿真过程在ANSYS Workbench平台中统一管理和进行数据传递，过程中需要用到许多ANSYS相关软件，他们的具体关系如下[2]：

模块名称	模块功能描述
Geometry	CAD模型的导入接口，适合于Icepak、CFD软件、结构软件、电磁分析软件
Icepak	针对电子行业，耦合CFD和传热计算软件
Fluent	通用CFD计算分析软件
CFD-Post	针对ANSYS系列软件的专业后处理软件
Static Structural	静态结构力学分析软件
HFSS	高频电磁分析软件
Maxwell	低频电磁分析软件

目前，ANSYS已经将于电子行业涉及有关的软件均整合到ANSYS Electromagnetics Suite 20中，后续熟悉后肯定是使用最新版的软件。这个软件包中各个软件的作用可以参考[6]。ANSYS系列软件还支持GPU的硬件加速，虽然加速卡很贵……
一般而言，整个热求解过程分为4步：

1. 建立热模型
2. 对模型进行网格划分处理
3. 求解计算
4. 后处理

参考资料

1. Fluent19.0流体仿真从入门到精通，可以在文泉学堂在线阅读。
2. ANSYS Icepak电子散热基础教程
3. ANSYS Icepak电子散热基础教程（第2版）
4. ANSYS ICEPAK电子散热基础教程视频
5. ANSYS-WorkBench基础教程 散热片热对流分析视频
6. ANSYS Electromagnetics Suite 19 R2 有限元电磁场仿真分析软件下载
7. 早期版本平台支持与测试系统信息
8. ANSYS Icepak进阶应用导航案例/万水ANSYS技术丛书

1.5节学习笔记

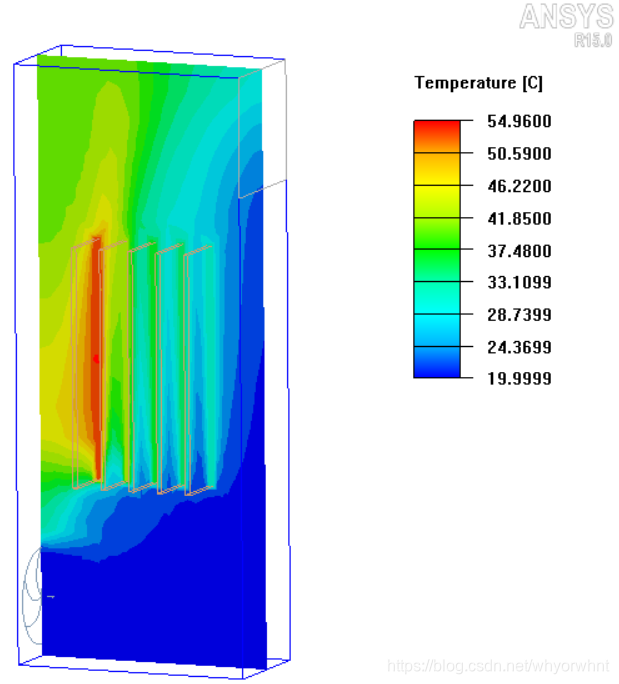

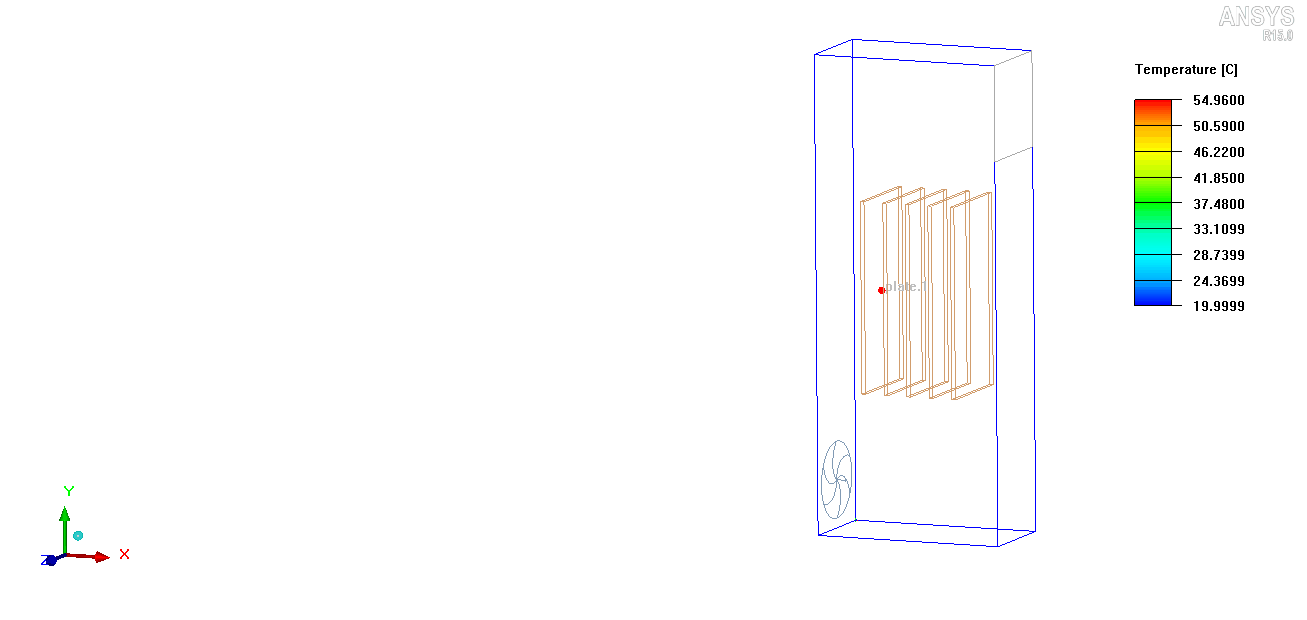

按照书中1.5节的例程，熟悉了软件操作。下图是将风扇风向设置为Intake(鼓风机)时的仿真结果：

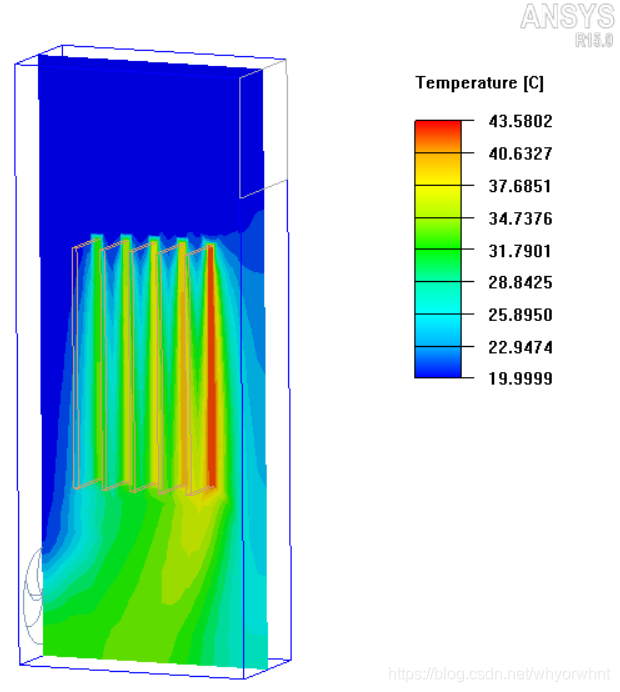

下图是按照习题中的要求，将风扇风向设置为Exhaust(抽风机)时的仿真结果，注意需要设置粒子的入口到右上角的百叶窗：


注：软件生成的图片只能自动播放一次，导出后可以使用PS等软件更改为永久循环播放

其他笔记

抽风冷却适用于热源比较分散的系统，呈现特点是风量大，风压小，风量分布均匀；鼓风冷却适合对系统内局部区域冷却的工况，其风压大，风量集中。
7.1.1
ANSYS中提供了多种湍流模型，包括零方程和多种双方程模型。对于电子行业，零方程性价比较高，可适用于大多数电子散热的工况；对于高密度翅片的散热器来说，使用方程模型Spalart-Allmaras可以更好地模拟翅片边界层的流动；而双方程模型主要用于高速冲击、射流的计算工况。
7.5.1
Sequential solution of flow and energy equations:先计算流动Flow，当流动计算收敛以后，在收敛的流场基础上，在计算能量方程。此选项仅适合强迫冷却，不适合自然对流、混合对流的工况。由于没有同时求解N-S控制方程，因此这种方法可加速强迫冷却的求解计算。
