ultralytics框架实现ByteTrack目标追踪算法

文章目录

• 存在问题
• 解决方案
• 结构流程
• 算法流程
• DeBug流程

• ultralytics\cfg\trackers\bytetrack.yaml
• ultralytics\ultralytics\trackers\track.py的on_predict_start方法
• ultralytics\engine\predictor.py的stream_inference方法
• 第一帧处理结果
• 第二帧处理结果
• ultralytics\ultralytics\trackers\track.py的on_predict_postprocess_end方法
• 第一帧图像轨迹结果
• 第二帧图像轨迹结果
• 第三帧图像轨迹结果
• ultralytics\trackers\byte_tracker.py的update方法
• 第一帧轨迹更新结果
• 第二帧轨迹跟踪结果

• 高置信度匹配结果

• 算法流程
• 一、 对追踪轨迹和边界框进行分类
• 二、对轨迹进行第一次追踪(仅针对激活状态的轨迹的高分匹配)
• 三、对轨迹进行第二次追踪(仅针对激活状态的轨迹的低分匹配)
• 四、对未激活状态的轨迹进行追踪
• 五、新建轨迹
• 六、返回结果

在

ultralytics框架中，提供了两种用于目标追踪的算法，分别是

ByteTrack算法与

Botsort算法，这两种算法都是在Sort算法的基础上改进的，今天，我们学习一下

ByteTrack算法。

存在问题

首先，我们看下ByteTrack所解决的问题：

1. 遮挡目标：
   低置信度的检测框有时确实可以指示目标的存在，尤其是在目标被部分遮挡或者遮挡物很大时。丢弃这些低置信度的检测框可能会导致漏检目标，因为算法无法正确地识别被遮挡的目标。
2. 轨迹断裂：
   移除低置信度的检测框可能导致轨迹的不连续性，因为目标在一帧中被识别出来，在另一帧中却被移除了。这可能会导致跟踪算法无法正确地维持目标的标识符，从而产生碎片化的轨迹，使跟踪结果不连贯。

解决方案

因此，ByteTrack采用高低检测框进行分级匹配，从而有效的解决上述问题，此外，ByteTrack算法是一种基于目标检测的追踪算法，和其他非ReID的算法一样，仅仅使用目标追踪所得到的bbox进行追踪，因此，其与Sort算法流程一致，使用卡尔曼滤波预测边界框，然后使用匈牙利算法进行目标和轨迹间的匹配。故而，其具有以下特点：

1. 没有使用ReID特征计算外观相似度(DeepSort算法使用外观特征，因此其速度慢一些)
2. 非深度方法，不需要训练(同上，DeepSort算法需要训练一个特征提取网络)
3. 利用高分框和低分框之间的区别和匹配，有效解决遮挡问题(这是ByteTrack的一个创新点)

那么，其相较于Sort算法又有哪些改变呢(下图红色框部分)？

ByteTrack算法的最大创新点就是对低分框的使用，作者认为低分框可能是对物体遮挡时产生的框，直接将低分框抛弃会影响性能，所以作者使用低分框对追踪算法进行了二次匹配，有效优化了追踪过程中因为遮挡造成换id的问题：

结构流程

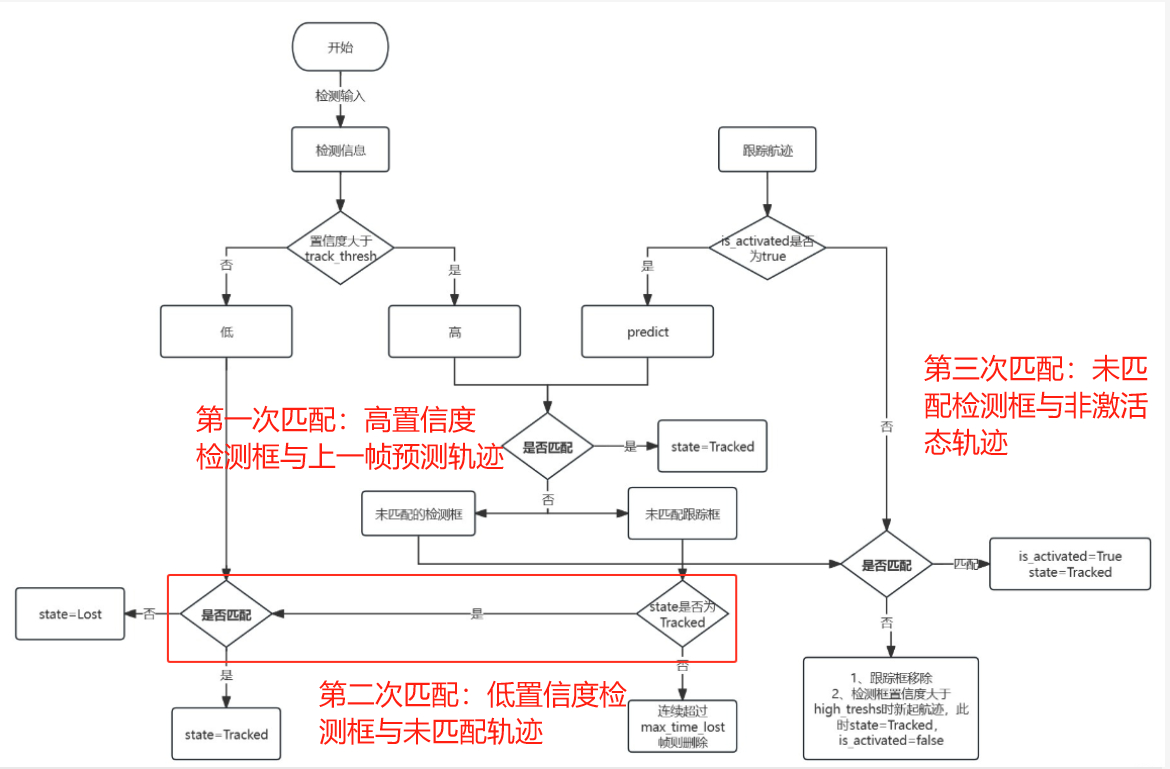

ByteTrack的流程图结构如下：

算法流程

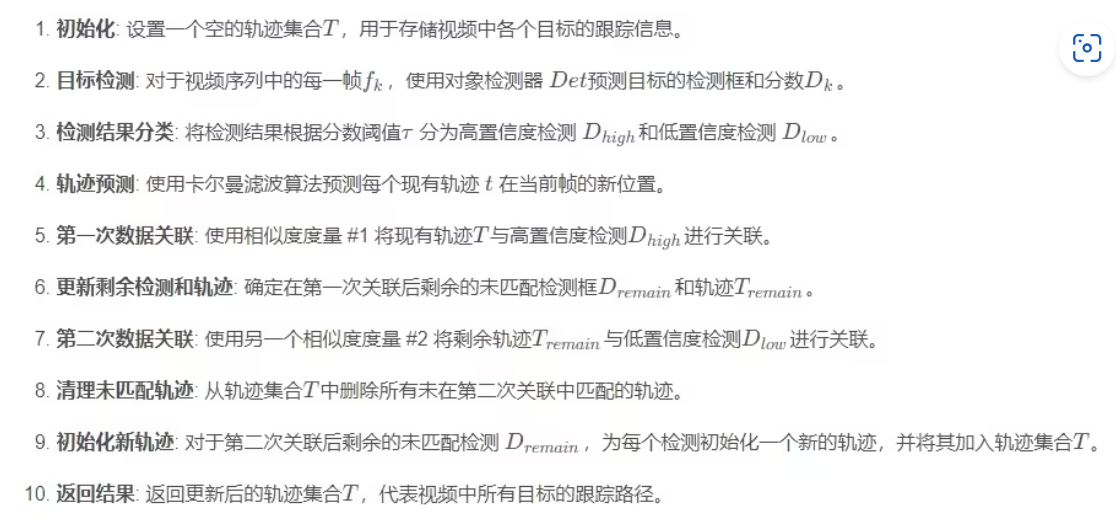

ByteTrack算法框架流程如下：

DeBug流程

那么，在ultralytics框架中是如何实现的呢？我们通过DeBug的形式来看一下：

ultralytics\cfg\trackers\bytetrack.yaml

关于bytetrack的相关配置参数如下：

登录后复制

tracker_type: bytetrack # tracker type, ['botsort', 'bytetrack']
track_high_thresh: 0.5 # threshold for the first association
track_low_thresh: 0.1 # threshold for the second association
new_track_thresh: 0.6 # threshold for init new track if the detection does not match any tracks
track_buffer: 30 # buffer to calculate the time when to remove tracks
match_thresh: 0.8 # threshold for matching tracks

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.

ultralytics\ultralytics\trackers\track.py的on_predict_start方法

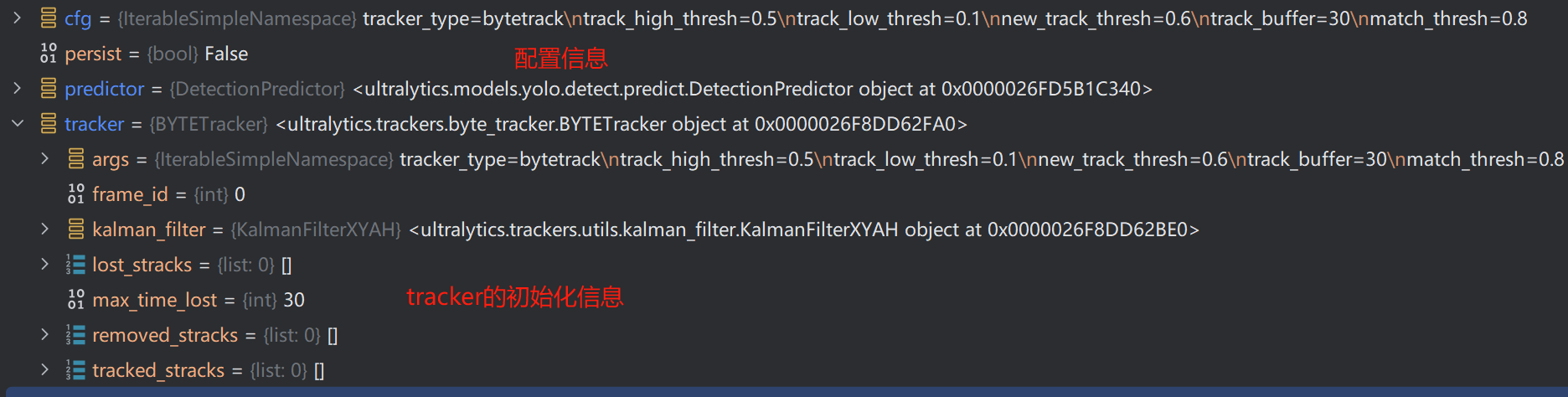

随后，根据上述参数完成Tracker的初始化：

登录后复制

tracker = check_yaml(predictor.args.tracker)#读取配置文件
cfg = IterableSimpleNamespace(**yaml_load(tracker))

for _ in range(predictor.dataset.bs):
        tracker = TRACKER_MAP[cfg.tracker_type](args=cfg, frame_rate=30)
        trackers.append(tracker)
        if predictor.dataset.mode != "stream":  # only need one tracker for other modes.
            break

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.

ultralytics\engine\predictor.py的stream_inference方法

上述的过程是完成了track的初始化，将video转换为dataset，进行检测：

登录后复制
