基于MSP430F5529与LCD1602的测温仪

基于MSP430F5529与LCD1602的测温仪(带报警、报警温度可调)

	这其实是我们做的一个大作业,检查完毕之后决定还是开源吧,以便其他学生做相似内容时做个参考。
废话不多说,直接上内容。

器件

一、msp43F5529开发板。(必备,此条和没说一样)。
二、Lcd1602A(最好时3.3V的,因为msp430的io引脚是3.3V的,不过我同学有用5V的也没烧掉开发板,但还是慎重点吧,3.3V)。
三、Pt100热敏电阻。(用ADC采样获取温度)
四、按键、杜邦线,各种电阻。

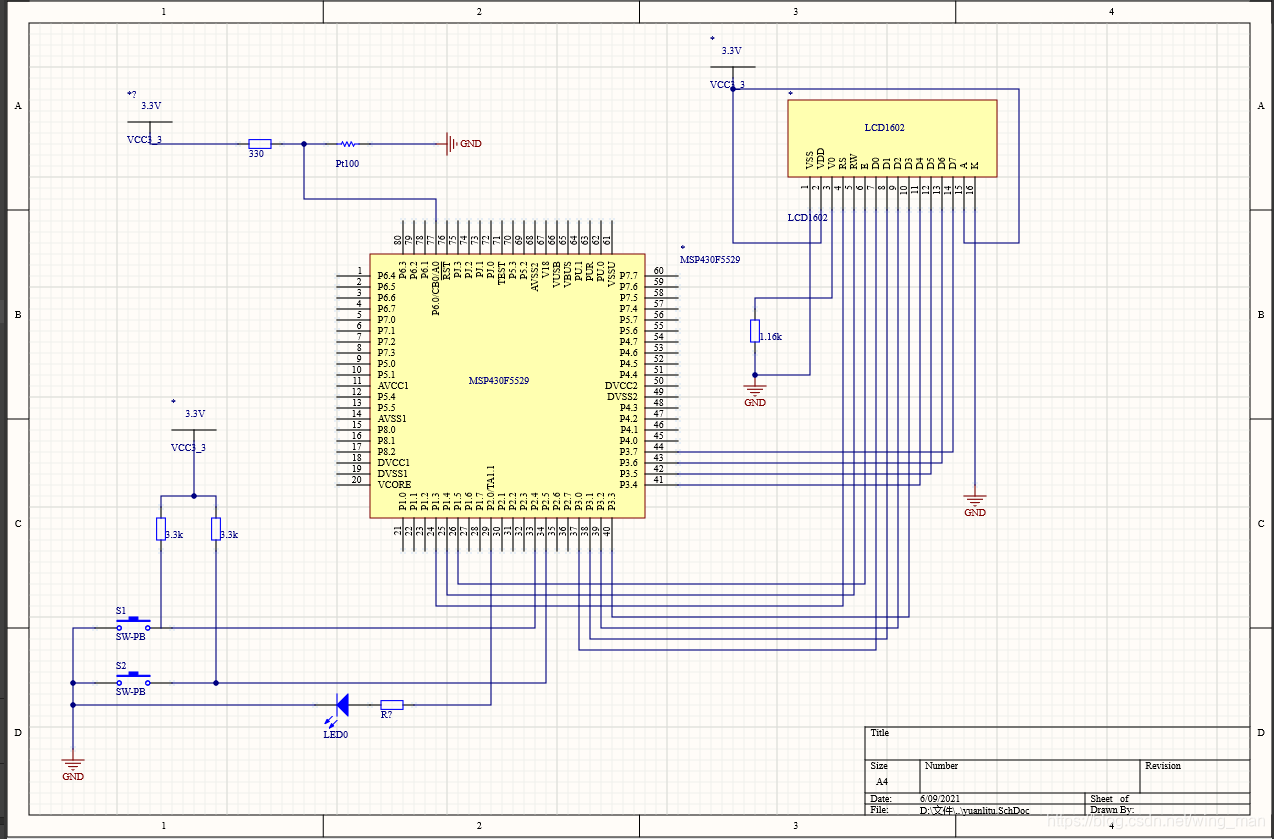

电路图

各位可以根据实际情况略微修改

代码

lcd1602.h

#ifndef LCD1602_H_
#define LCD1602_H_
#include <msp430.h>
void Disp1Char(unsigned char data);
void DispStr(unsigned char *ptr);
void LCD1602_WriteCMD(unsigned char cmd);
void LCD1602_WriteDATA(unsigned char Data);
void LCD1602_Initi();
#endif

lcd1602.c

#include <msp430.h>
#include <string.h>
#include <LCD1602.h>
#define CPU_F ((double)8000000)
#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))
#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))
#define DataDir     P3DIR
#define DataPort    P3OUT
#define Busy        0x80
#define CtrlDir     P1DIR
#define CLR_RS P1OUT&=~BIT3;    //RS = P1.3
#define SET_RS P1OUT|=BIT3;
#define CLR_RW P1OUT&=~BIT4;    //RW = P1.4
#define SET_RW P1OUT|=BIT4;
#define CLR_EN P1OUT&=~BIT5;    //EN = P1.5
#define SET_EN P1OUT|=BIT5;
void Disp1Char(unsigned char data)
{
    LCD1602_WriteDATA(data);
}
void DispStr(unsigned char *ptr)
{
    unsigned char i,n;
    n=strlen(ptr);
    for (i=0;i<n;i++)
    {
        Disp1Char(ptr[i]);
    }
}
void LCD1602_WriteCMD(unsigned char cmd)
{
        CLR_EN;
        CLR_RS;     //指令
        CLR_RW;     //写
        DataPort=cmd;   //指令数据传到P0口待发送给LCD1602
        delay_ms(1);
        SET_EN;     //LCD1602使能口
        delay_ms(10);
        CLR_EN;     //产生下降沿
        delay_ms(10);
}
void LCD1602_WriteDATA(unsigned char Data)
    {
        DataPort=Data;
        SET_RS;
        CLR_RW;
        SET_EN;
        CLR_EN;
        delay_ms(10);
    }
void LCD1602_Initi()
    {
        CtrlDir |= 0x38;        //控制线端口设为输出状态
        DataDir  = 0xff;
        LCD1602_WriteCMD(0x38); //  置功能,8位总线,双行显示,显示5X7的点阵字符
        LCD1602_WriteCMD(0x0f); //  显示开关控制,开显示, 有光标,闪烁
        LCD1602_WriteCMD(0x06); //  光标和显示位置设置,  光标移动方向右移,屏幕上所有文字不动
        LCD1602_WriteCMD(0x01); //  清显示,指令码01H,光标复位到地址00H位置
        delay_ms(10);
    }

上面两处代码是借鉴博主Aliqiji的,移步此博主文章

下面继续
adc.h

#ifndef ADC_H_
#define ADC_H_
#include <msp430.h>
void adc_init(void);


#endif /* ADC_H_ */

adc.c

#include <adc.h>
void adc_init(void)
{
    REFCTL0 &= ~REFMSTR;                      // Reset REFMSTR to hand over control to
                                              // ADC12_A ref control registers
    ADC12CTL0 = ADC12SHT0_8 + ADC12REFON + ADC12REF2_5V + ADC12ON;
    ADC12MCTL0 |= ADC12INCH_4;
    ADC12CTL1 = ADC12SHP;                     // enable sample timer
    ADC12MCTL0 = ADC12SREF_1 + ADC12INCH_10;  // ADC i/p ch A10 = temp sense i/p
    ADC12IE = 0x001;                          // ADC_IFG upon conv result-ADCMEMO
    __delay_cycles(100);                       // delay to allow Ref to settle
    ADC12CTL0 |= ADC12ENC;
}

timer.h

#ifndef TIMER_H_
#define TIMER_H_
#include <msp430.h>
void TIM_init(void);
void GPIO_init(void);
#endif /* TIMER_H_ */

timer.c

#include <timer.h>

void TIM_init(void)
{
    TA0CTL|= TASSEL_1 + MC_1 + TACLR + ID_3;     //2^15/2^3=2^12;
    TA0CCTL1 |= CCIE;
    TA0EX0 |= TAIDEX_3;        //2^10     1024hz;
    TA0CCR0 = 1024;

    TA1CTL |= TASSEL_1+TACLR;
    TA1CCTL1 = OUTMOD_7;
    TA1CCR0  = 16484;
    TA1CCR1 = 8096;
    TA1CTL |= MC_0;
}
void GPIO_init(void)
{
    P2DIR &= ~(BIT4+BIT5);      //输入
    P2DIR |= BIT0;
    P2SEL |= BIT0;         //定时器输出
}

main.c

#include <msp430.h>
#include <adc.h>
#include <timer.h>
#include <lcd1602.h>
#include <math.h>
#define CPU_F ((double)8000000)
#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))
#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))
unsigned char s[]="tempe:";
unsigned char dis[6]="00.00";
volatile double temperatureC=30;
const double a=534118.4;
const double b=430;
double temp=10;
const double c=2083.062;
const double d=0.39;
unsigned int wendu_limit=30;
unsigned char wen[3];
long int i=0;
int main(void)
{
    WDTCTL = WDTPW | WDTHOLD;
    LCD1602_Initi();
    LCD1602_WriteCMD(0x80);
    DispStr(s);
    GPIO_init();
    TIM_init();
    adc_init();
    __bis_SR_register(LPM3_bits+GIE);
}

#pragma vector = TIMER0_A1_VECTOR
__interrupt void TIMER0_A1_ISR(void)
{
    ADC12CTL0 &= ~ADC12SC;
    ADC12CTL0 |= ADC12SC;                   // Sampling and conversion start
    TA0CTL &= ~TAIFG;
    __bis_SR_register(LPM3_bits+GIE);
}


#if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__)
#pragma vector=ADC12_VECTOR
__interrupt void ADC12ISR (void)
#elif defined(__GNUC__)
void __attribute__ ((interrupt(ADC12_VECTOR))) ADC12ISR (void)
#else
#error Compiler not supported!
#endif
{
  switch(__even_in_range(ADC12IV,34))
  {
  case  0: break;                           // Vector  0:  No interrupt
  case  2: break;                           // Vector  2:  ADC overflow
  case  4: break;                           // Vector  4:  ADC timing overflow
  case  6:
  {// Vector  6:  ADC12IFG0
    TA0CTL |= MC_0;
    temp = ADC12MEM0;                       // Move results, IFG is cleared
    temperatureC = (a-b*temp)/(d*temp-c)-5;
    if(temperatureC > wendu_limit)
    {
        TA1CTL |= MC_1;
        TA1CCR1 = 8096;
    }
    if(temperatureC < wendu_limit)
    {
        TA1CTL |= MC_0;
        TA1CCR1 = 0;
    }
    dis[0]=(int)temperatureC/10+0x30;
    dis[1]=(int)temperatureC-(dis[0]-48)*10+0x30;
    dis[2]='.';
    dis[3]=(int)(temperatureC*10)-(dis[0]-48)*100-(dis[1]-48)*10+0x30;
    dis[4]=(int)(temperatureC*100)-(dis[0]-48)*1000-(dis[1]-48)*100-(dis[3]-48)*10+0x30;
    wen[0]=(int)wendu_limit/10+0x30;
    wen[1]=(int)wendu_limit-(wen[0]-48)*10+0x30;
    DispStr(dis);
    Disp1Char(0xdf);
    Disp1Char(0x43);
    LCD1602_WriteCMD(0xC5);
    DispStr(wen);
    Disp1Char(0xdf);
    Disp1Char(0x43);
    LCD1602_WriteCMD(0x86);
    for(i=0;i<50000;i++)
    {
        if((P2IN & BIT4)==0)
        {
            wendu_limit=wendu_limit+1;
            delay_ms(50);
        }
        if((P2IN & BIT5)==0)
        {
            wendu_limit=wendu_limit-1;
            delay_ms(50);
        }
    }
    TA0CTL |= MC_1;
    __bic_SR_register_on_exit(LPM3_bits+GIE);   // Exit active CPU
  }
  case  8: break;                           // Vector  8:  ADC12IFG1
  case 10: break;                           // Vector 10:  ADC12IFG2
  case 12: break;                           // Vector 12:  ADC12IFG3
  case 14: break;                           // Vector 14:  ADC12IFG4
  case 16: break;                           // Vector 16:  ADC12IFG5
  case 18: break;                           // Vector 18:  ADC12IFG6
  case 20: break;                           // Vector 20:  ADC12IFG7
  case 22: break;                           // Vector 22:  ADC12IFG8
  case 24: break;                           // Vector 24:  ADC12IFG9
  case 26: break;                           // Vector 26:  ADC12IFG10
  case 28: break;                           // Vector 28:  ADC12IFG11
  case 30: break;                           // Vector 30:  ADC12IFG12
  case 32: break;                           // Vector 32:  ADC12IFG13
  case 34: break;                           // Vector 34:  ADC12IFG14
  default: break;
  }
}

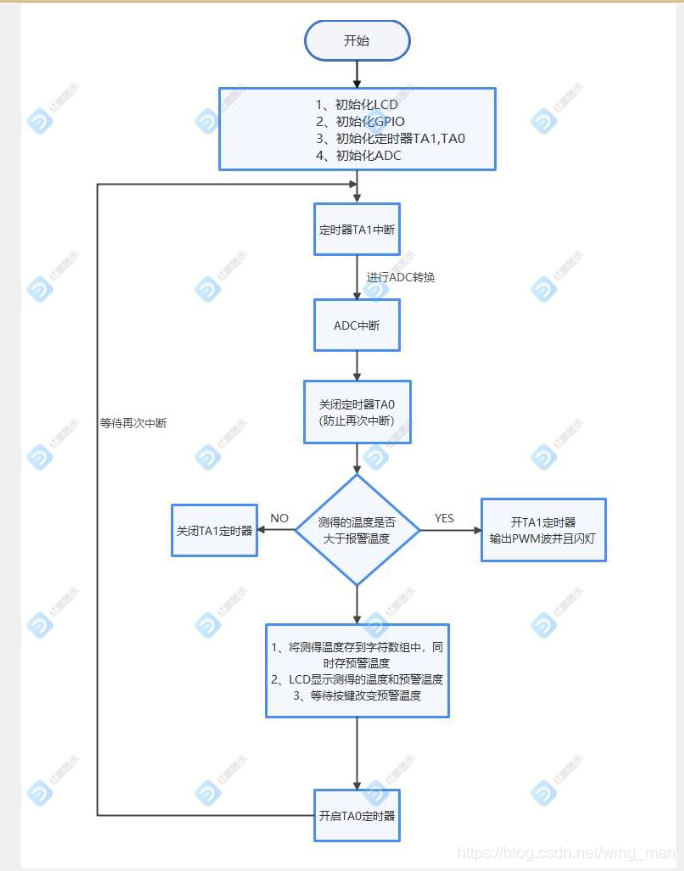

流程图
流程图
这个流程图其实也不是很标准,只能显示出大致的情况,具体还是阅读程序吧。

结果

实物图

注意

如果要更改预警温度,需在光标移动到第一行第六列时按动按键,因为读取按键的方式是查询式,而不是中断。如果想用中断要在ADC12中断服务程序里开启总中断。由于我开启总中断后,总是莫名奇妙跑到别的中断里,而不是P2口按键中断,我也就没有在调试。感兴趣的同学可以尝试。
