MAX31865和PT100 PT1000的小白避坑攻略

最新推荐文章于 2024-03-13 18:30:39 发布
最新推荐文章于 2024-03-13 18:30:39 发布
阅读量1.6w 收藏 196
点赞数 44
分类专栏： 嵌入式 文章标签： STM32 MAX31865 PT100
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/winux123/article/details/104000329
版权

关于例程和资料已上传，大家可以免费下载:https://download.csdn.net/download/winux123/12106121

百度下载链接：https://pan.baidu.com/s/1gU_k_XRmGoJ4MORQoysuEQ

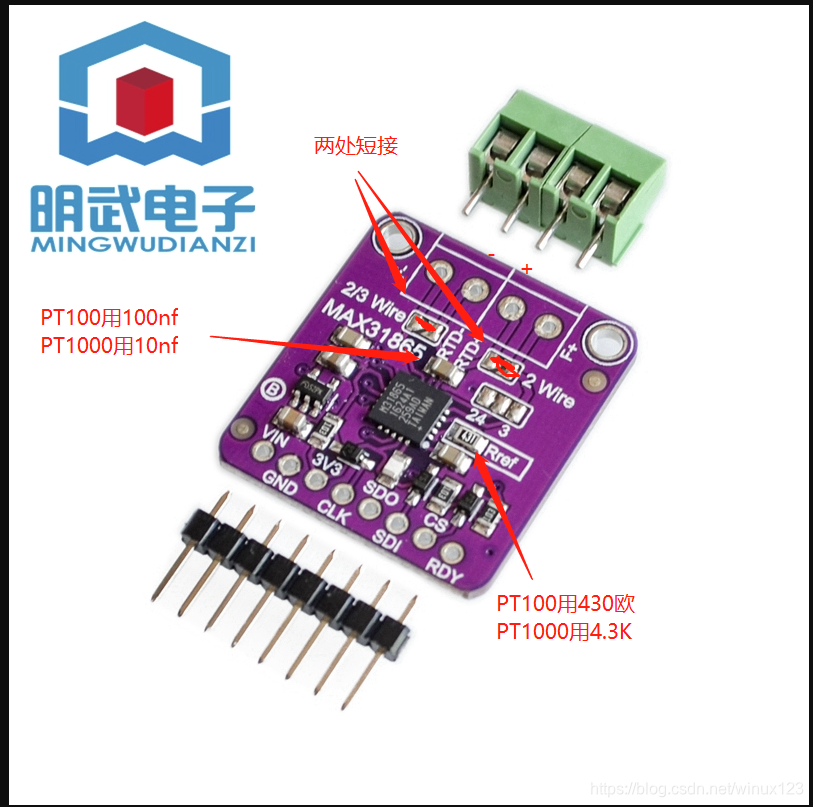

PT100/PT1000  两线硬件接法：

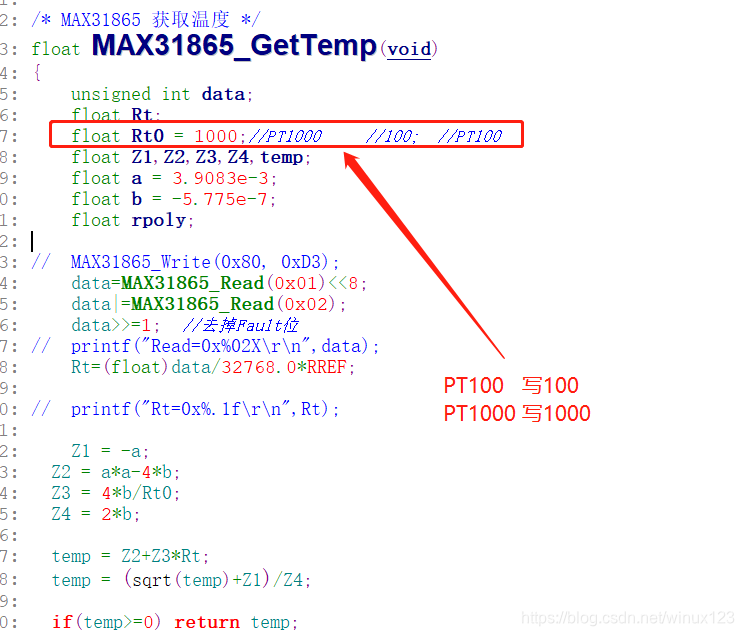

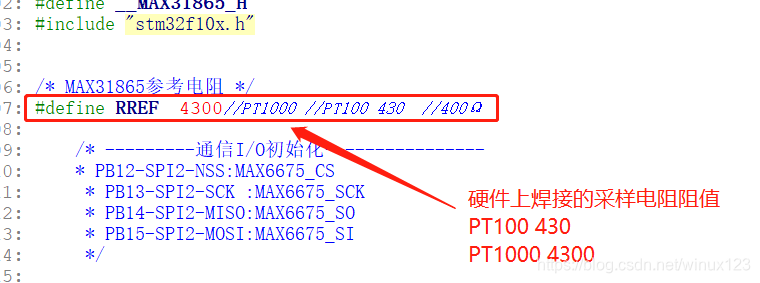

PT100/PT1000 两线程序修改两处：

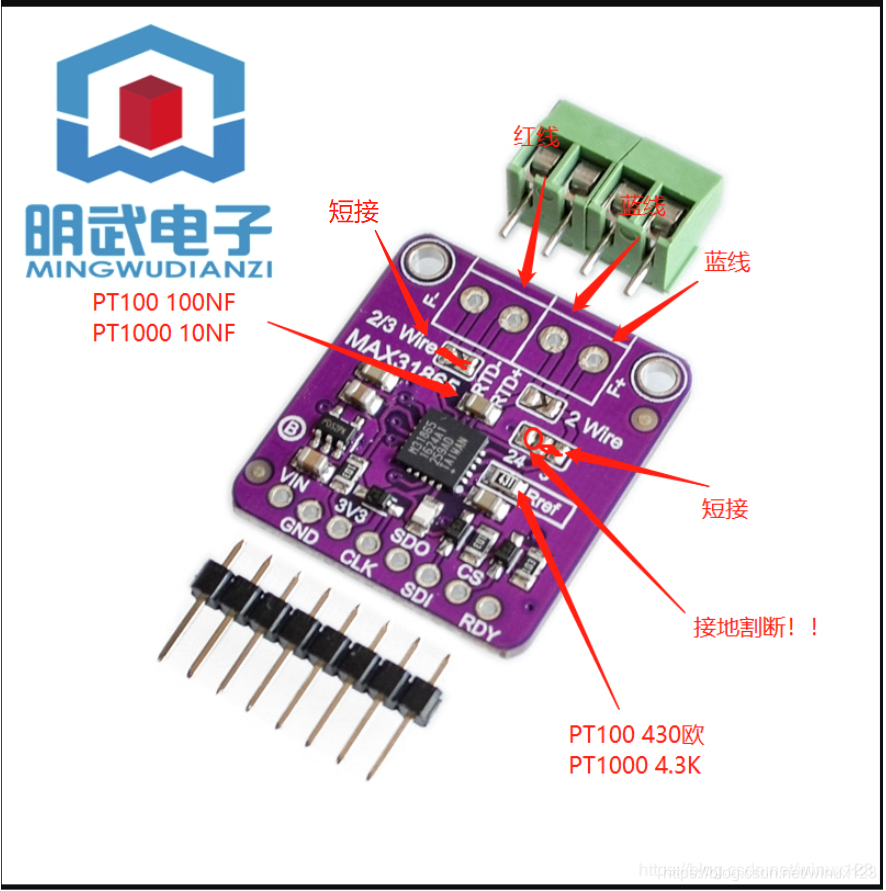

PT100/PT1000  三线硬件接法：

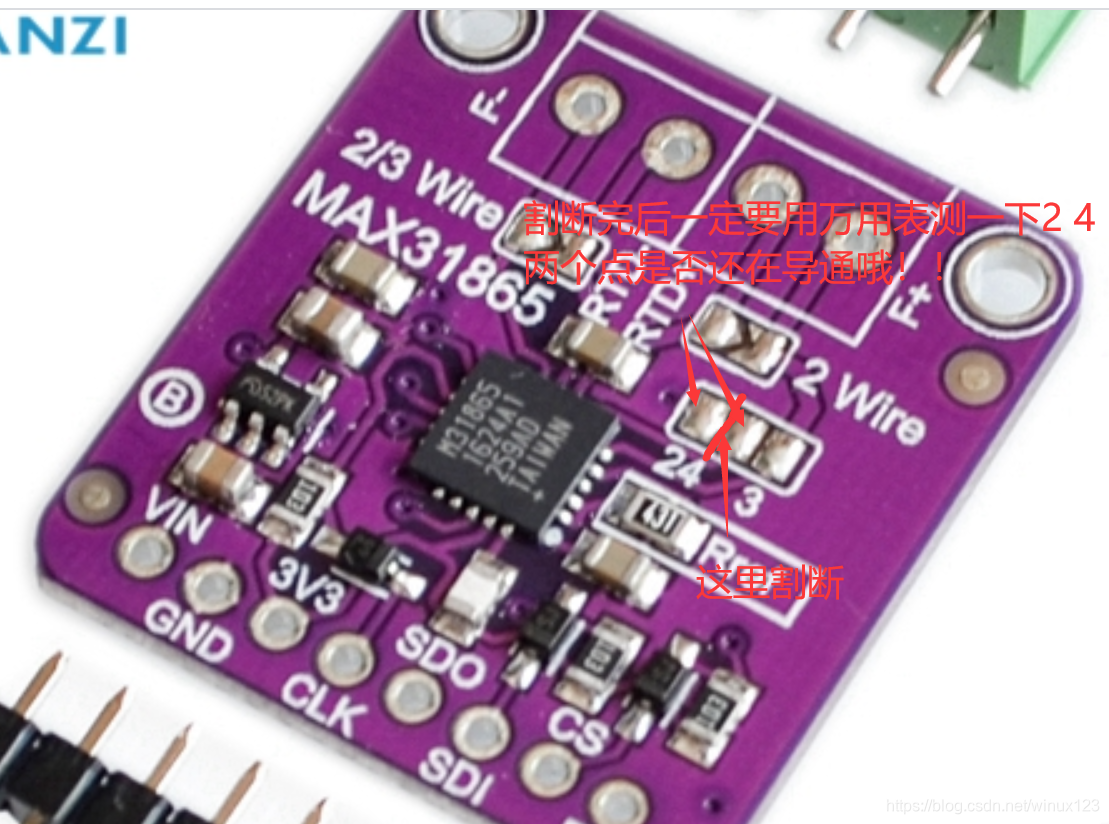

再次再次提醒大家，用3线传感器的话一定一定一定要把2-4下面那根小小铜线割断！！重要事情说三遍！！！绝大多数朋友都是这里中招了，导致读取数据是固定一个数值呀！！

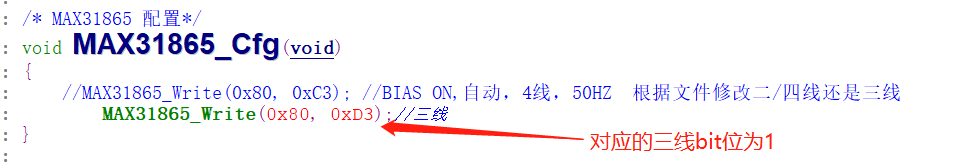

PT100/PT1000  三线软件改动三处：

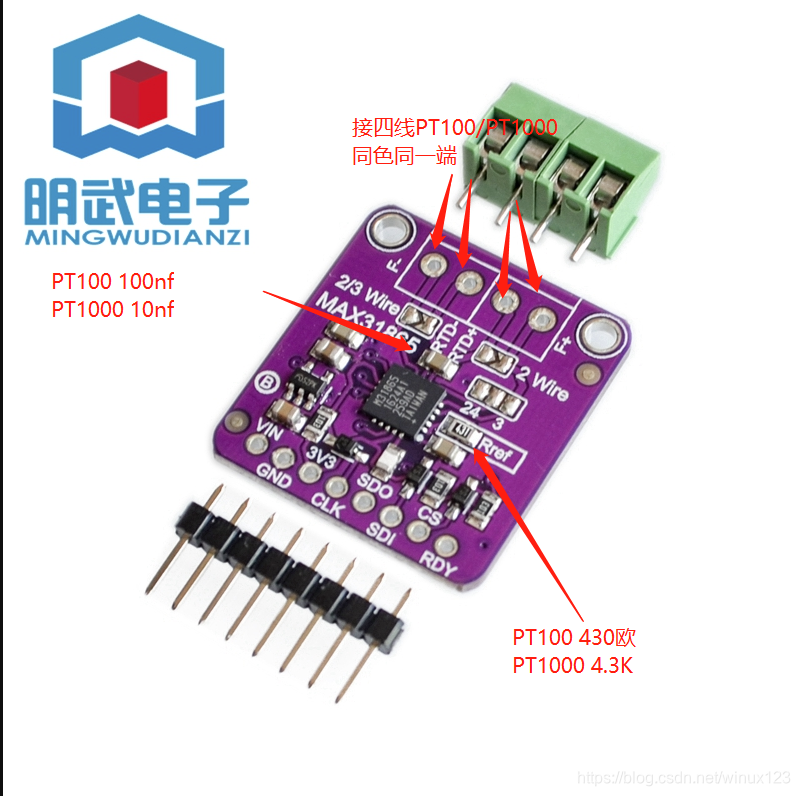

PT100/PT1000  四线硬件接法：

PT100/PT1000  四线程序修改和两线的修改一致！！
