Android显示流程 systrace 分析

和你一起终身学习，这里是程序员Android

经典好文推荐，通过阅读本文，您将收获以下知识点:

一、显示一帧流程概览
二、生产者，消费者 BufferQueue 流转图
三、App ，SF Buffer 交互图
四、SF 跟 HWC 交互图

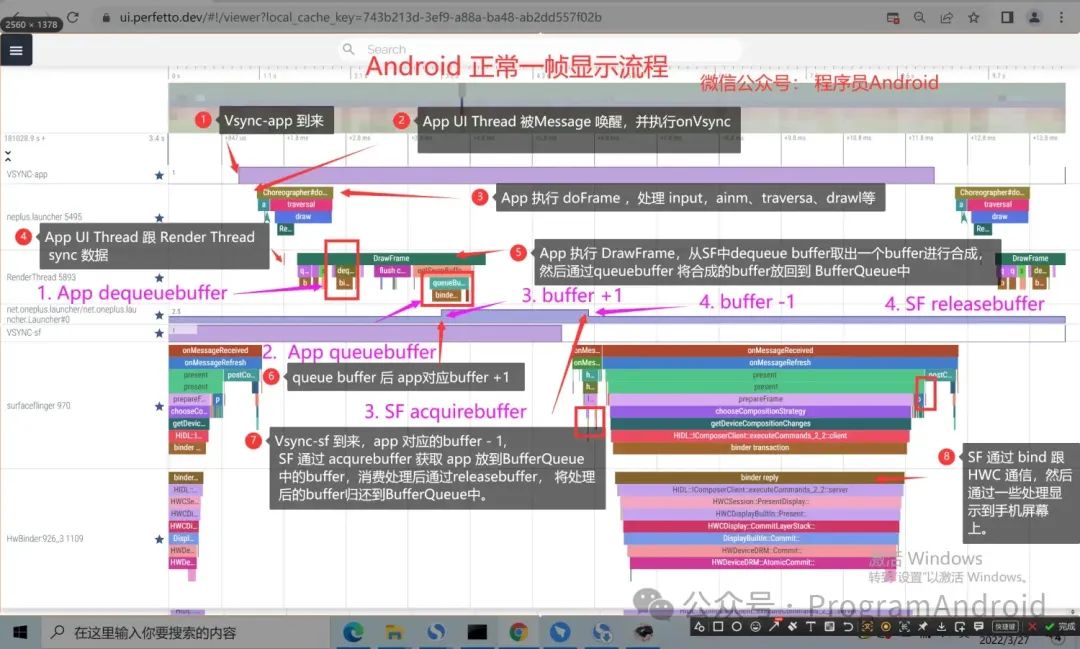

一、显示一帧流程概览

程序员Android

原图链接：
https://upload-images.jianshu.io/upload_images/5851256-5d802da2815c12f2.png

1.1 Android 显示一帧大致分为下面 八步：

1. App 接收到 vsync-app 信号后开始工作。
2. App 主线程被Message唤醒，执行onVsync。
3. App 执行 doFrame ，处理input、animation、traversal、draw等。
4. App UIThread 跟RenderThread sync 数据。
5. App 执行DrawFrame，从SurfaceFlinger(后续简称SF) 的 BufferQueue 中 Dequeue buffer，取出一个bufffer后，执行渲染绘制，接着将绘制好的Buffer 通过queuebuffer 放回到。BufferQueue中给 SF消费。
6. App queuebuffer 后, SF 中对应的 app buffer 会增加 +1。
7. Vsync-sf 到来后，SF 从BufferQueue 中 acquireBuffer一个Buffer 进行消费， 对应SF 中的 app buffer 会减 - 1 , SF 消费处理后，通过 releaseBuffer 将buffer 归还到BufferQueue 中。
8. SF 通过 bind 跟 Hardware Composer HAL(简称HWC) 进行通信，通过一些处理后显示到手机屏幕上。

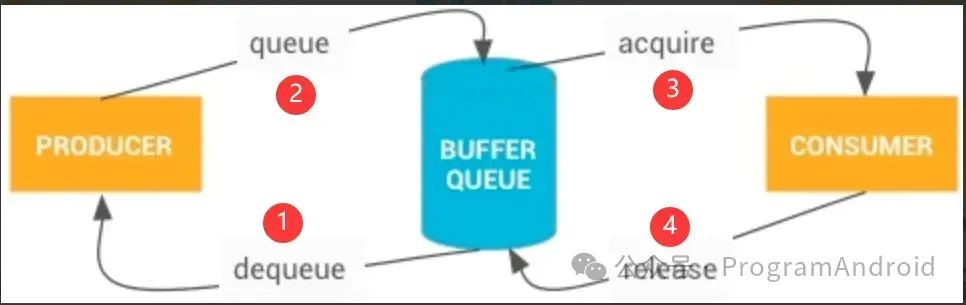

二、生产者，消费者 BufferQueue 流转图

生产者，消费者 BufferQueue 流转图

原图链接：
https://upload-images.jianshu.io/upload_images/5851256-1fd0a4018940ddd8.png

1. dequeue(生产者发起) ：
   当生产者需要缓冲区时，它会通过调用 dequeueBuffer() 从 BufferQueue 请求一个可用的缓冲区，并指定缓冲区的宽度、高度、像素格式和使用标记。
2. queue(生产者发起)：
   生产者填充缓冲区并通过调用 queueBuffer() 将缓冲区返回到队列。
3. acquire(消费者发起) ：
   消费者通过 acquireBuffer() 获取该缓冲区并使用该缓冲区的内容
4. release(消费者发起) ：
   当消费者操作完成后，它会通过调用 releaseBuffer() 将该缓冲区返回到队列

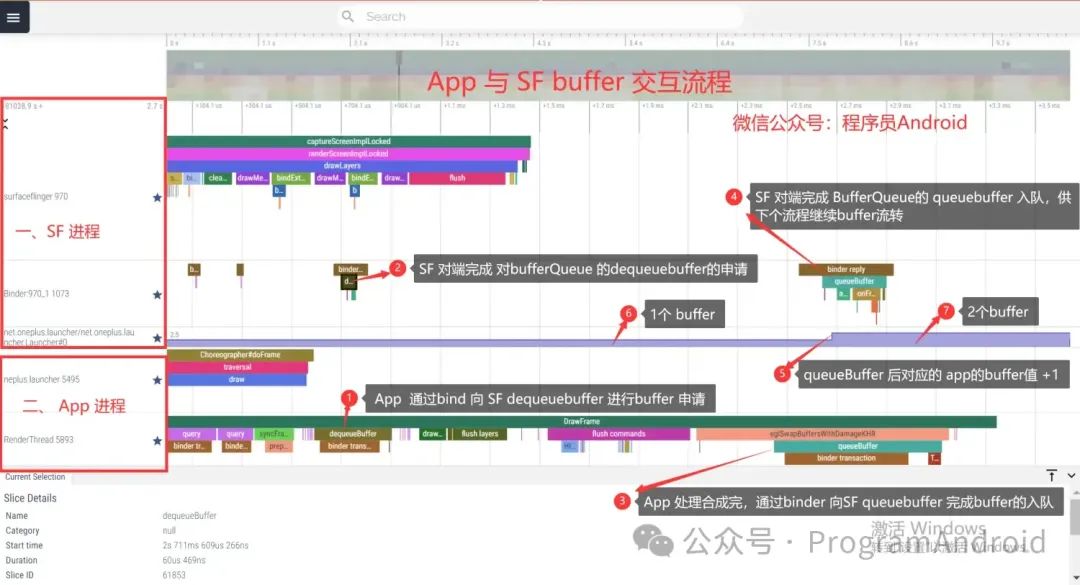

三、App ，SF Buffer 交互图

App ，SF Buffer 交互图

原图链接：
https://upload-images.jianshu.io/upload_images/5851256-9ee4c505abf5eff3.png

1. App 通过bind 向SF dequeuebuffer 进行buffer申请
2. SF 对端完成对bufferQueue 的dequeuebuffer的申请
3. App 处理合成完后，通过binder向SF queuebuffer 申请buffer 入队。
4. SF 对端通过queuebuffer 完成buffer 对BufferQueue的入队申请，供SF消费并显示到屏幕上

四、SF 跟 HWC 交互图

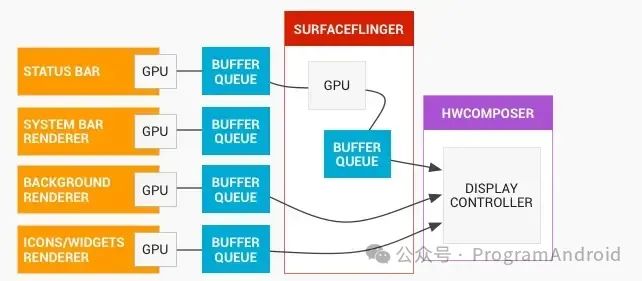

SurfaceFlinger 接受来自多个来源的数据缓冲区，对它们进行合成，然后发送到显示设备。

SF 送显图

原图链接：
https://upload-images.jianshu.io/upload_images/5851256-e2998c0cd7dd4219.png

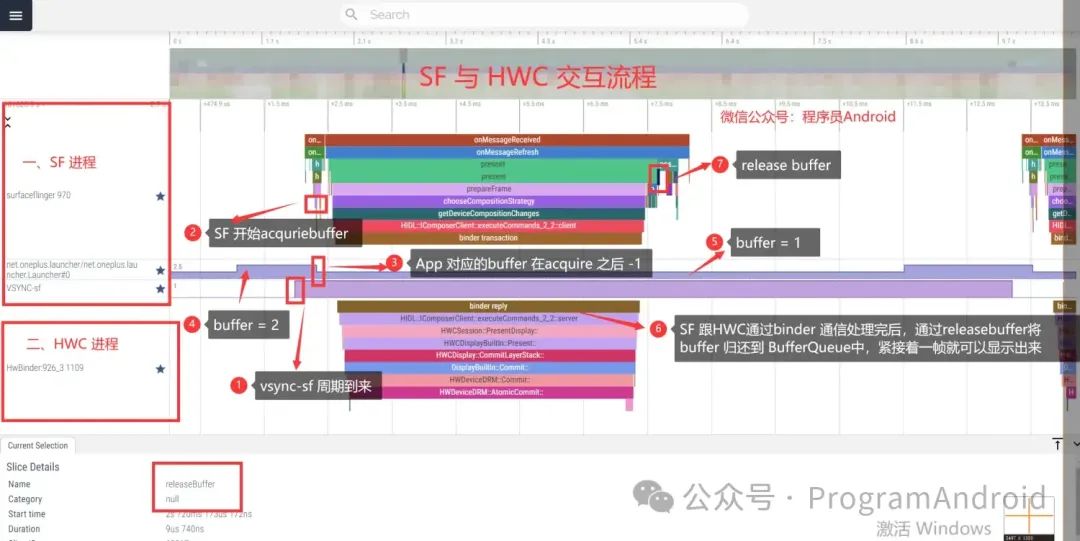

SF 跟 HWC 交互图

原图链接：
https://upload-images.jianshu.io/upload_images/5851256-53d12f9bfef6809a.png

1. vsync-sf 周期到来，SF 开始绘制准备工作
2. SF 通过 acquirebuffer 从BufferQueue 中取出一帧进行消费
3. App 对应的BufferQueue 在SF acquirebuffer 后对那个的值会 -1
4. App 对应的buffer 值为 2
5. App 对应的buffer值 在SF acquirebuffer 后变为 1
6. SF 跟HWC 通过binder 通信处理完后，通过rleasebuffer将buffer 归还到BufferQueue中，紧接着一帧就可以显示出来

 至此，本篇已结束。转载网络的文章，小编觉得很优秀，欢迎点击阅读原文，支持原创作者，如有侵权，恳请联系小编删除，欢迎您的建议与指正。同时期待您的关注，感谢您的阅读，谢谢！
