【Verilog数字系统设计——编程实现512x8的ROM和RAM】

Verilog数字系统设计——编程实现512x8的ROM和RAM

题目

  1. 编程实现512x8的ROM和RAM。
  2. ROM、RAM至少应该包含的端口包括地址线、数据线、片选线、读写使能端,复位端和时钟端(其中部分信号线只适用于RAM)。
  3. ROM、RAM和总测试模块分别包含在不同的.v文件中。
  4. 要求完成程序编辑、编译、时序仿真;
  5. 实验提交Verilog设计文件(.v文件)、仿真波形截图文件打包,压缩包以自己的学号+姓名命名;
  6. 一人提交一份作业文档,邮件方式提交,提交格式参见cs2.swfu.edu.cn/~ypy下的“上交作业.doc”(注意实验次数)、

代码

module myram(data,addr,clk,reset,wr_en,cs);
	input clk,reset,wr_en,cs;
	input [8:0]addr;
	inout [7:0]data;
	reg [7:0] temp;
	reg [7:0] mymem [511:0];
	integer i;
always @(posedge clk or negedge reset)
begin
	if(!reset)
	begin
		for(i=0;i<512;i=i+1)
			mymem[i] <= 0;
	end
	else if((cs==1'b1) &&(wr_en==1'b1))
	begin
		mymem[addr] <= data;
	end
	else if((cs==1'b1) &&(wr_en==1'b0))
	begin
		temp<=mymem[addr];
	end
	else
		temp<=8'bzz;


end
assign data=wr_en?8'bzz:temp;

endmodule

module myram_test;
	reg reset_t,wr_en_t,cs_t,clk_t;
	wire [7:0]data_t;
	reg [7:0]temp_t;
	reg [8:0]addr_t;
	integer i;

myram myram(.data(data_t),.addr(addr_t),.clk(clk_t),.reset(reset_t),.wr_en(wr_en_t),.cs(cs_t));
initial
begin
	reset_t=1;
	wr_en_t=0;
	cs_t=0;
	clk_t=0;
	temp_t=0;
	#5
	reset_t=0;
	#5
	reset_t=1;
	#5
	cs_t=1;
	wr_en_t=1;

    	for (i = 0; i < 256; i = i + 1)
   	 begin
	      @(posedge clk_t)
       		 begin
		    addr_t = i;
		    temp_t =i;
		end
   	 end
	#50
        wr_en_t=0;
	addr_t=0;
       for (i = 0; i < 256; i = i + 1)
       begin
	     @(posedge clk_t)
	      addr_t = i;

       end
end
always #5 clk_t=~clk_t;
assign data_t=wr_en_t?8'bzz:temp_t;


endmodule

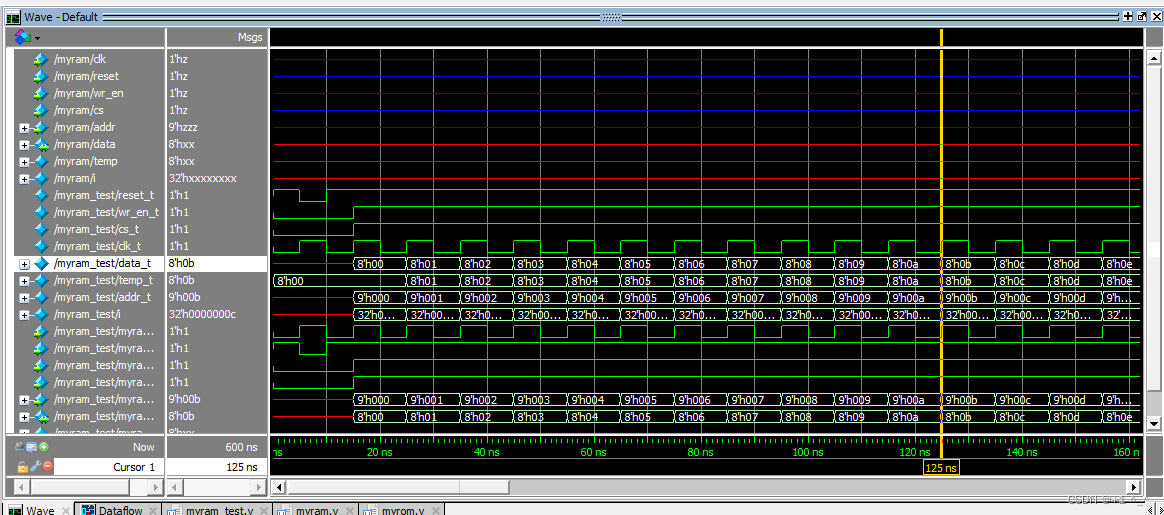

在这里插入图片描述

module myrom(data,addr,clk,reset,wr_en,cs);
	input clk,reset,wr_en,cs;
	input [8:0]addr;
	output [7:0]data;
	reg [7:0] data;
	reg [7:0] mymem [511:0];
	integer i;
always @(posedge clk or negedge reset)
begin
	if(!reset)
	begin
		for(i=0;i<511;i=i+1)
			mymem[i] <= i;
	end
	else if((cs==1'b1) &&(wr_en==1'b0))
	begin
		data<=mymem[addr];
	end
	else
		data<=8'bzz;


end
//assign data=temp;

endmodule

module myrom_test;
	reg reset_t,wr_en_t,cs_t,clk_t;
	wire [7:0]data_t;

	reg [8:0]addr_t;
	integer i;

myrom myrom(.data(data_t),.addr(addr_t),.clk(clk_t),.reset(reset_t),.wr_en(wr_en_t),.cs(cs_t));
initial
begin
	reset_t=1;
	wr_en_t=0;
	cs_t=0;
	clk_t=0;

	#5
	reset_t=0;
	#5
	reset_t=1;
	cs_t=1;
        wr_en_t=0;
	addr_t=0;
       for (i = 0; i < 256; i = i + 1)
       begin
	     @(posedge clk_t)
	      begin
	      addr_t = i;
	      end
       end
end
always #5 clk_t=~clk_t;



endmodule

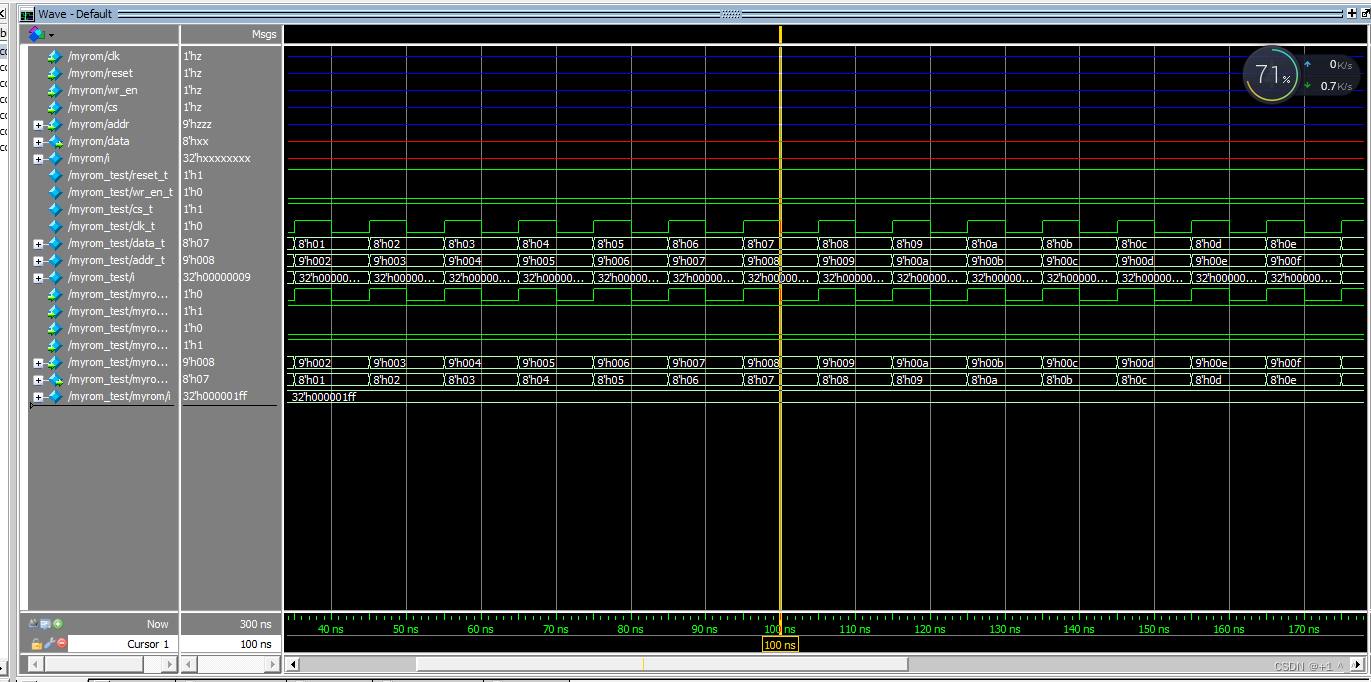

在这里插入图片描述
