提示：参考论文：
“Unsupervised learning of digit recognition using spike-timing-dependent plasticity”

文章目录

一、前言

1、数据集
（1）MNIST数据集介绍

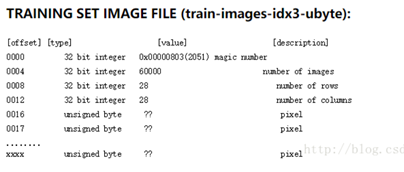

MINST数据集格式,官网给的数据集合并不是原始的图像数据格式，而是编码后的二进制格式：在这里插入图片描述
head+data模式： 前16个字节分为4个整型数据，每个4字节，分别代表：数据信息des、图像数量（img_num），图像行数(row)、图像列数(col)，之后的数据全部为像素，每row*col个像素构成一张图，每个色素的值为（0-255）。

（2）训练数据集大小：结合服务器性能，这里采用20000条数据训练。原文中是采用60000条、60000*3……(对服务器的性能要求较高)
（3）测试数据集大小：采用10000条MNIST数据进行测试

2、神经元模型——LIF模型（Leaky Intergrate and fires model）
LIF模型任务：找到膜电势随时间以及外界输入的变化情况。（具体的模型网上由很多，此处介绍简单的概念。）

Leaky
泄露，表示如果神经元的输入只有一个，且不足以令膜电位超过阈值，膜电位会自动发生泄露逐渐回落到静息状态；
Integrate
积分，表示神经元会接收所有与该神经元相连的轴突末端（上一个神经元）到来的脉冲
Fire
激发，表示当膜电位超过阈值，神经元会发送脉冲

Erest是静息膜电位
Eexc和Einh是兴奋性和抑制性突触的平衡电位
ge和gi是兴奋性和抑制性突触的电导

采用brain代码得到的兴奋性和抑制性神经元组为：

3、突触模型（权重修改rule）——pair-based STDP
参考链接

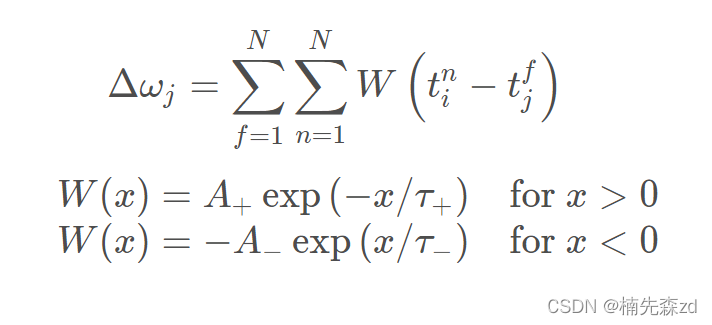

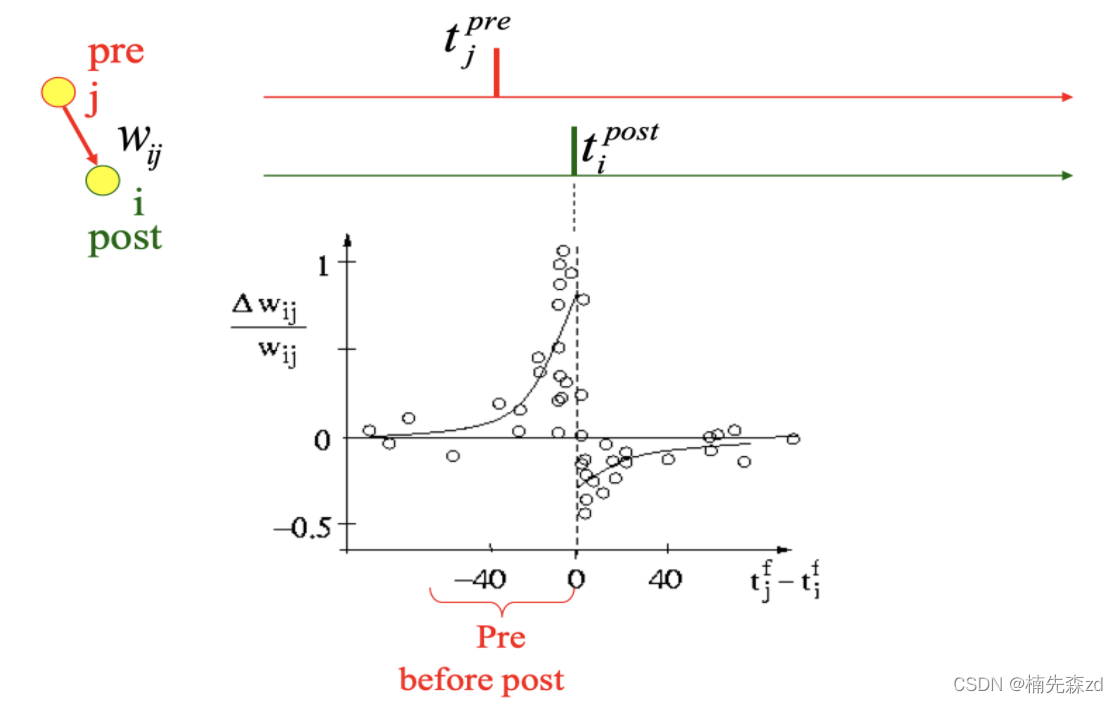

1）经典STDP模型
在这里插入图片描述
来自突触前神经元 j 的突触权重变化Δω依赖于突触前脉冲的到达和突触后脉冲的相对时序。W表示STDP函数。在成对的突触前后脉冲上按照刺激规则，总权重变化Δωj 是：

注意：传统的STDP不得不将所有的脉冲对相加，在生物上，也是不可实现的，因为神经网络不可能记忆之前的脉冲时间。相反，还存在许多高效和生物相似性高的方法可以实现同样的效果。如下面所示，通过使用迹的方式实现权重的更新。

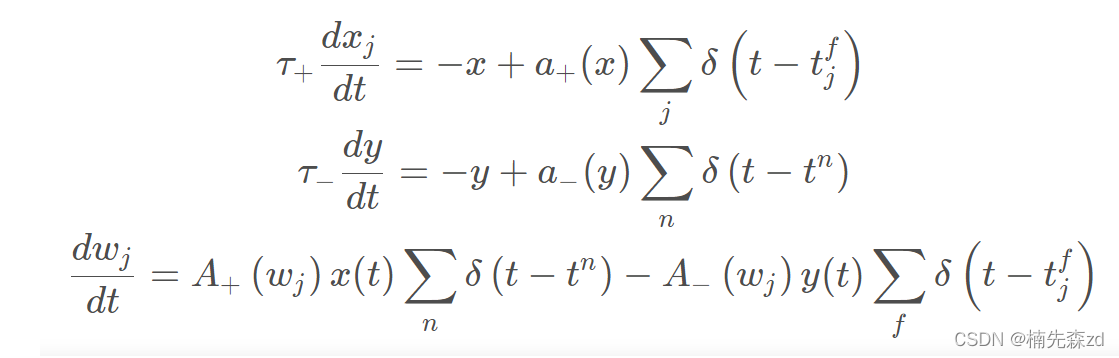

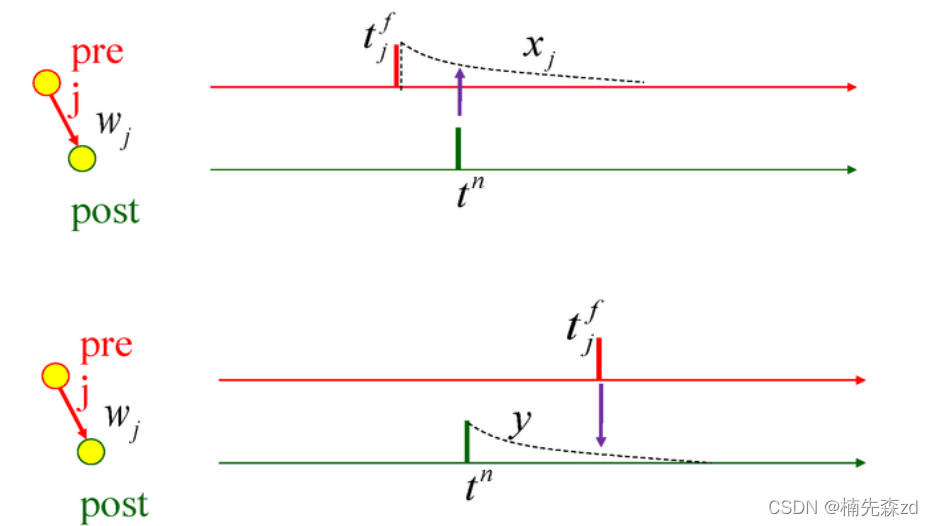

2）online-STDP
在这里插入图片描述
xj是突触前脉冲到达后留下的轨迹，这条轨迹在脉冲到达时为a+(x)，在没有脉冲时按指数衰减；
y是突触后脉冲到达后留下的轨迹，这条轨迹峰值在脉冲到达时为a_ ( y ) ；
t_fj是突触前脉冲到达的时间；
t_n是突触后脉冲到达的时间；
在这里插入图片描述
上图的公式3描述了突触权重的变化：
在突触后发射脉冲时权重增加，这个量取决于先前突触前脉冲留下的轨迹；
在突触前发射脉冲时权重减少，这个量取决于先前突触后脉冲留下的轨迹

注意：该方法与经典的STDP在更新上略有区别，经典的STDP每当脉冲到来时计算其影响，online方式通过使用迹的方式，将脉冲到来看作是一个开关，之前的脉冲的影响全在迹中保存。

3）因此在代码中我们采用online-STDP（利用brain平台）：
在这里插入图片描述

在这里插入图片描述

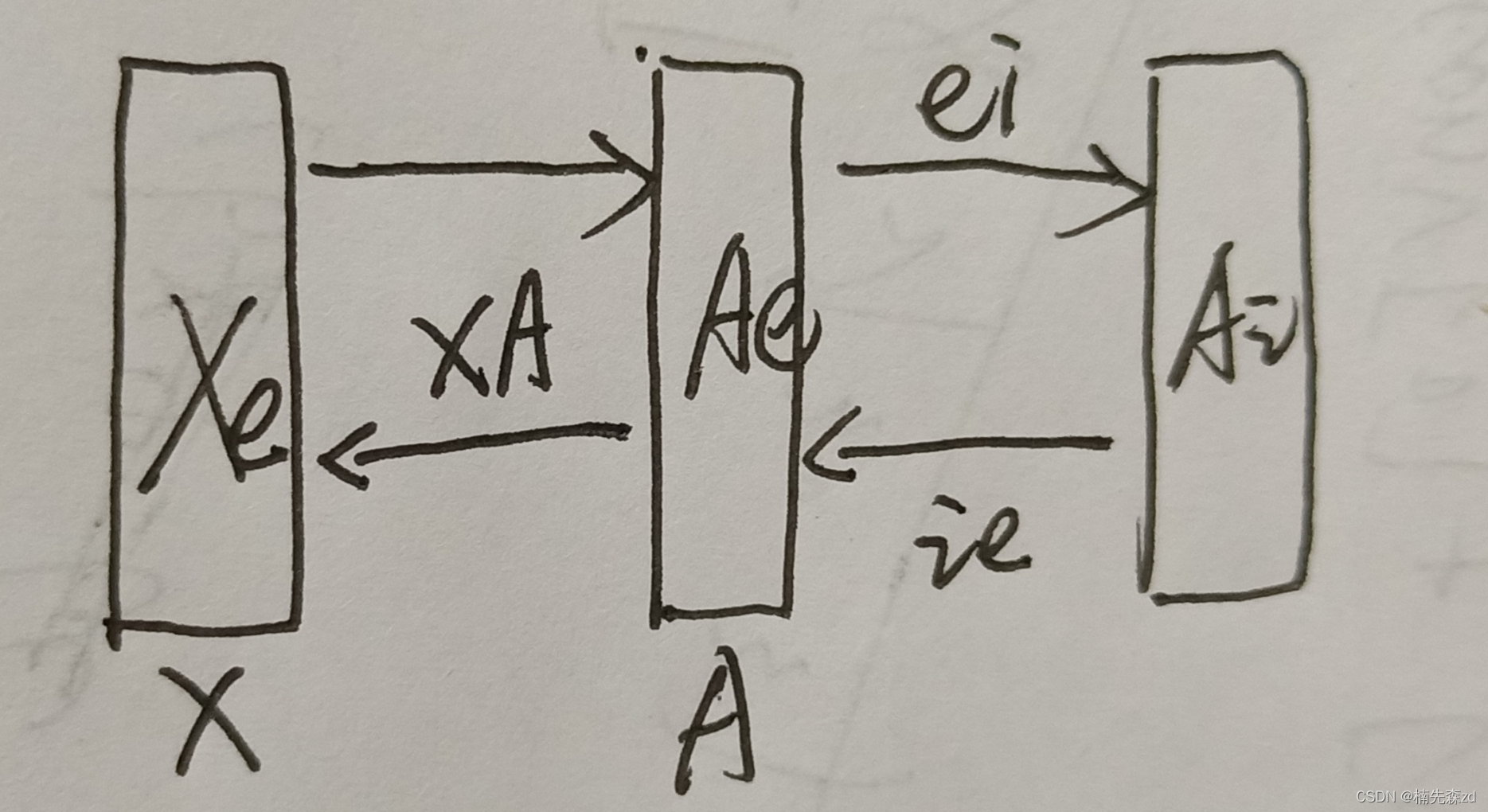

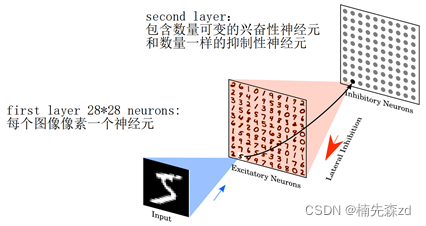

4、网络结构
在这里插入图片描述

1）Ae和Ai之间生成的权重矩阵是固定的，不需要学习更新:
Ae->Ai权重一一对应连接：权重矩阵（400，3）
Ai->Ae权重全连接（主对角线不可以对应连接）：权重矩阵（160000，3）

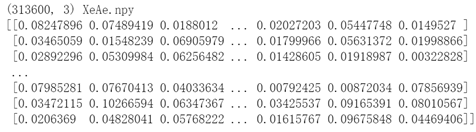

2）Xe->Ae权重全连接（这些权重要进行归一化）:权重矩阵（313600，3）
在这里插入图片描述
说明：（400，3）、（160000，3）、(313600,3)中的：
横坐标‘400’、‘160000’、‘313600’表示突触个数，即前后神经元组之间的连接个数；
纵坐标‘3’不表示输出矩阵的维度，表示从npy文件中读出的列的维度，三列分别表示(location_ i，location_ j，weight_data)；

思考一个问题：Ai->Ae、Ae->Ai、Xe->Ae的权重矩阵在训练过程和测试过程中分别从何而来（如何获得）？下面有解答。

5、云服务器配置
CPU 1核
内存 4GB
高性能云硬盘 50GB 、
带宽 1Mbps
操作系统 Ubuntu Server 18.04.1 LTS 64位

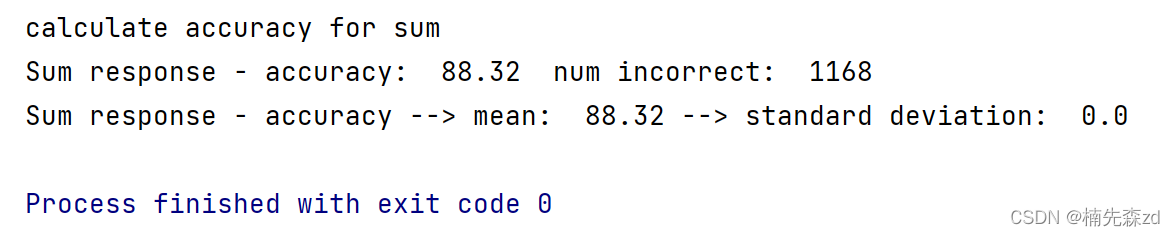

6、训练结果
在这里插入图片描述
20000条数据训练模型，再用不同的10000条数据测试
准确率为：88.32%，即10000个数字识别错了1168个

二、snn的训练过程

2.1snn网络的搭建

1.神经元组neuron_groups{} 这里先不考虑输入神经元组！
1）定义神经元组：
neuron_groups[‘e’]= b2.NeuronGroup(400,neuron_eqs_e, threshold= , refractory=, reset=, method=‘euler’)、
neuron_groups[‘i’] 、neuron_groups[‘Ae’] 、neuron_groups[‘Ai’]同理即可。

2）神经元参数配置：
neuron_groups[‘Ae’].v = -105* b2.mV
neuron_groups[‘Ai’].v = -100*b2.mV
neuron_groups[‘e’].theta = np.ones(400)20.0b2.mV
注：膜电位阈值 theta 在训练的时候是直接读取
2.突触连接AiAe/AeAi（有了神经元组即可创建组之间的连接关系）
1）AiAe/AeAi之间创建循环连接：
connections[connName] = b2.Synapses(neuron_groups[‘Ae’], neuron_groups[‘Ai’],model=, on_pre=, on_post=)；
connections[connName] = b2.Synapses(neuron_groups[‘Ai’], neuron_groups[‘Ae’],model=, on_pre=, on_post=)
2）权重赋值：
connections[connName].w = weightMatrix[connections[connName].i, connections[connName].j]
weightMatrix = get_matrix_from_file(weight_path + ‘…/random/’ + connName + ‘’ + ‘.npy’)
#可以看出，训练时的权重是代码直接生成的，相当于直接赋初值。
3.对神经元组A创建监视器monitors
spike_counters[‘Ae’] = b2.SpikeMonitor(neuron_groups[‘Ae’])
#spike_counters表示组中每个神经元被激发脉冲的数量，这个记录值后面会频繁用到，较为重要

spike_monitors[‘Ae’] = b2.SpikeMonitor(neuron_groups[‘Ae’])
spike_monitors[‘Ai’] = b2.SpikeMonitor(neuron_groups[‘Ai’])
#spike_monitors.t和spike_monitors.i 分别表示神经元激发脉冲的时间和神经元序号index

rate_monitors[‘Ae’] = b2.PopulationRateMonitor(neuron_groups[‘Ae’]) rate_monitors[‘Ai’] = b2.PopulationRateMonitor(neuron_groups[‘Ai’])
#PopulationRateMonitor：监视源时钟每个时间步的瞬时触发率。

接下来我们考虑输入神经元组：
4.输入神经元组input_groups{}
1）输入神经元组定义
input_groups[‘Xe’] = b2.PoissonGroup(784, 0*Hz)
#生成泊松分布的输入脉冲
2）对输入神经元组Xe创建监视器
rate_monitors[‘Xe’] = b2.PopulationRateMonitor(input_groups[‘Xe’])
spike_monitors[‘Xe’] = b2.SpikeMonitor(input_groups[‘Xe’])
3）X和A之间的突触连接
创建连接：
connections[XeAe] = b2.Synapses(input_groups[‘Xe’], neuron_groups[‘Ae’],
model=, on_pre=, on_post=)
连接参数配置：
connections[XeAe].delay = ‘minDelay + rand() * deltaDelay’
connections[XeAe].w = weightMatrix[XeAe.i, XeAe.j]
其中：
weightMatrix = get_matrix_from_file(./random/XeAe20000.npy)
weightMatrix是（784×400，3）即（313600，3）
5.组建网络
这里是是Brain2里Network的用法，将上述定义的神经元组（neuron_groups和input_groups）、突触连接（connections），以及监听器（rate_monitors、spike_monitors、spike_counters）等加入网络net中：

net = Network()
for obj_list in [neuron_groups, input_groups, connections, rate_monitors,
        spike_monitors, spike_counters]:
    for key in obj_list:
        net.add(obj_list[key])

注：到这里，我们搭建好了整个网络的框架（神经元组，组之间的连接方式和连接权重），此外我们发现在训练snn的过程中Xe，Ae，Ai之间的权重都是代码直接生成的。

2.2 snn网络的训练

先列出代码，再进行分析：

assignments = np.zeros(n_e)
input_groups[name+'e'].rates = 0 * Hz   #将输入神经元的脉冲激发率置0
net.run(0*second)
while j < (int(10000)):   #num_examples=6,0000   1/3的数据拿来训练
    if test_mode:
        if use_testing_set:
            spike_rates = testing['x'][j%10000,:,:].reshape((n_input)) / 8. *  input_intensity
        else:
            spike_rates = training['x'][j%20000,:,:].reshape((n_input)) / 8. *  input_intensity
    else:   #针对X和A之间的权重连接，且这里的权重进行正则化其实指的是，将权重值范围缩小到0-1之间，应该说是归一化
        normalize_weights()  #L2正则化也是权重衰减，可以叫激活函数变得更加线性，抑制过拟合
        spike_rates = training['x'][j%20000,:,:].reshape((n_input)) / 8. *  input_intensity  #spike_rates是一个临时变量，表示的是放电的速率：取出每一个样本的28*28的像素值，然后重新排列为一个784的列表，再除以4，将255限制在255/4的范围内。
    input_groups['Xe'].rates = spike_rates * Hz    #input_groups是输入的28*28的神经元，长度是784的列表。
    if j % 10000 == 0:
        print ('run number:', j+1, 'of', int(num_examples))
    net.run(single_example_time, report='text')  #输入向网络呈现350ms，输入以泊松分布的脉冲序列的形式呈现

    # assignments的形状是（400，），表示400个神经元分别被识别为数字j（j=0~9），即每一个神经元都有自己的所属类别！
    if j % update_interval == 0 and j > 0: #update_interval=10000
        assignments = get_new_assignments(result_monitor[:], input_numbers[j-update_interval : j])
    if j % weight_update_interval == 0 and not test_mode:  #weight_update_interval=100
        update_2d_input_weights(input_weight_monitor, fig_weights)  #更新了 input_weight_monitor
    if j % save_connections_interval == 0 and j > 0 and not test_mode:  #save_connections_interval=10000
        save_connections(str(j))
        save_theta(str(j))
    # spike_counters['Ae'].count 表示Ae层的神经元激发的脉冲数量,具有累加性！
    current_spike_count = np.asarray(spike_counters['Ae'].count[:]) - previous_spike_count #累加性保证当前神经元激发的脉冲数为正
    previous_spike_count = np.copy(spike_counters['Ae'].count[:])
    if np.sum(current_spike_count) < 5:
        input_intensity += 1
        for i,name in enumerate(input_population_names):
            input_groups[name+'e'].rates = 0 * Hz
        net.run(resting_time)
    else:
        result_monitor[j%update_interval,:] = current_spike_count  #将当前每个神经元激发脉冲的数量存到result_monitor中
        if test_mode and use_testing_set:
            input_numbers[j] = testing['y'][j%10000][0]
        else:
            input_numbers[j] = training['y'][j%20000][0]
        outputNumbers[j,:] = get_recognized_number_ranking(assignments, result_monitor[j%update_interval,:])
        # outputNumbers存放着每个样本最终分配到的类别，后面有用到么？？
        if j % 10000 == 0 and j > 0:
            print ('runs done:', j, 'of', int(num_examples))
        if j % update_interval == 0 and j > 0:
            if do_plot_performance:
                unused, performance = update_performance_plot(performance_monitor, performance, j, fig_performance)
                print ('Classification performance', performance[:int(j/float(update_interval))+1])
        for i,name in enumerate(input_population_names):
            input_groups[name+'e'].rates = 0 * Hz
        net.run(resting_time)
        # 在每个image输入之前，需要延迟150ms，为了让神经元的变量衰减到静息状态
        input_intensity = start_input_intensity
        j += 1

1.得到 input neurons 的脉冲激发率 , 即input_groups[‘Xe’].rates
利用脉冲激发率 spike_rates 和像素强度pixel_value成正比的原则：
取一个数字样本的28*28个像素值，重新排列为长度为784的列表，再除以4（将像素强度转换为脉冲激发率）。
input_groups[‘Xe’].rates = spike_rates * Hz #input_groups是输入神经元

2.运行网络net.run()
有了输入、有了网络框架，就可以训练网络了(将输入向网络呈现350ms,输入以泊松分布的脉冲序列的形式呈现)。

思考一个问题：
在训练网络的过程中，神经元的膜电位，突触权重是怎样发生变化的？
即与neuron_groups, input_groups, connections, rate_monitors,spike_monitors, spike_counters等变量相关的参数是如何更新的？

答案应该是： net.run(350ms, report=‘text’) #run之后，网络中包含的神经元参数、突触参数、监控器的参数都会发生改变。如权重：connections[‘XeAe’].w和膜电位自适应阈值θ：neuron_groups[ ‘Ae’].theta都会进行更新。

3.更新参数
run之后，根据输入神经元激发的脉冲，可以得到Ae层神经元激发的脉冲数量( spike_counters[‘Ae’].count 和current_spike_count)，进而更新其他的参数。
1）spike_counters[‘Ae’].count 和current_spike_count

区别1：
current_spike_count
=np.asarray(spike_counters[‘Ae’].count[:]) - previous_spike_count
区别2：
spike_counters[‘Ae’].count:
具有累加性，每个输入数字使得Ae层神经元激发的脉冲要进行累计
current_spike_count:
不具有累加性，当前输入数字使得Ae层神经元激发脉冲的数量，不考虑之前输入数字的影响。

2）result_monitor
result_monitor[0:20000 , : ] = current_spike_count
#result_monitor是20000行400列，存储着所有数字的current_spike_count
3）input_numbers
input_numbers[ j ] = training[‘y’] [j%20000] [0]
#input_numbers存储着所有数字的真实的标签。
4）assignments
assignments的shape是(400，) 代表着400个神经元的分类结果0-9。(即每一个神经元都有自己的所属类别！)

4.有了以上的这些参数，我们可以进一步分析以下函数的功能
1）get_recognized_number_ranking函数
每次循环都会执行的函数（分析详见代码注释）；
outputNumbers[j,:] = get_recognized_number_ranking(assignments, current_spike_count)
函数功能： 输入一个数字样本，根据Ae层神经元在不同分类下的脉冲激发率对该样本类别进行判断(没有使用label)

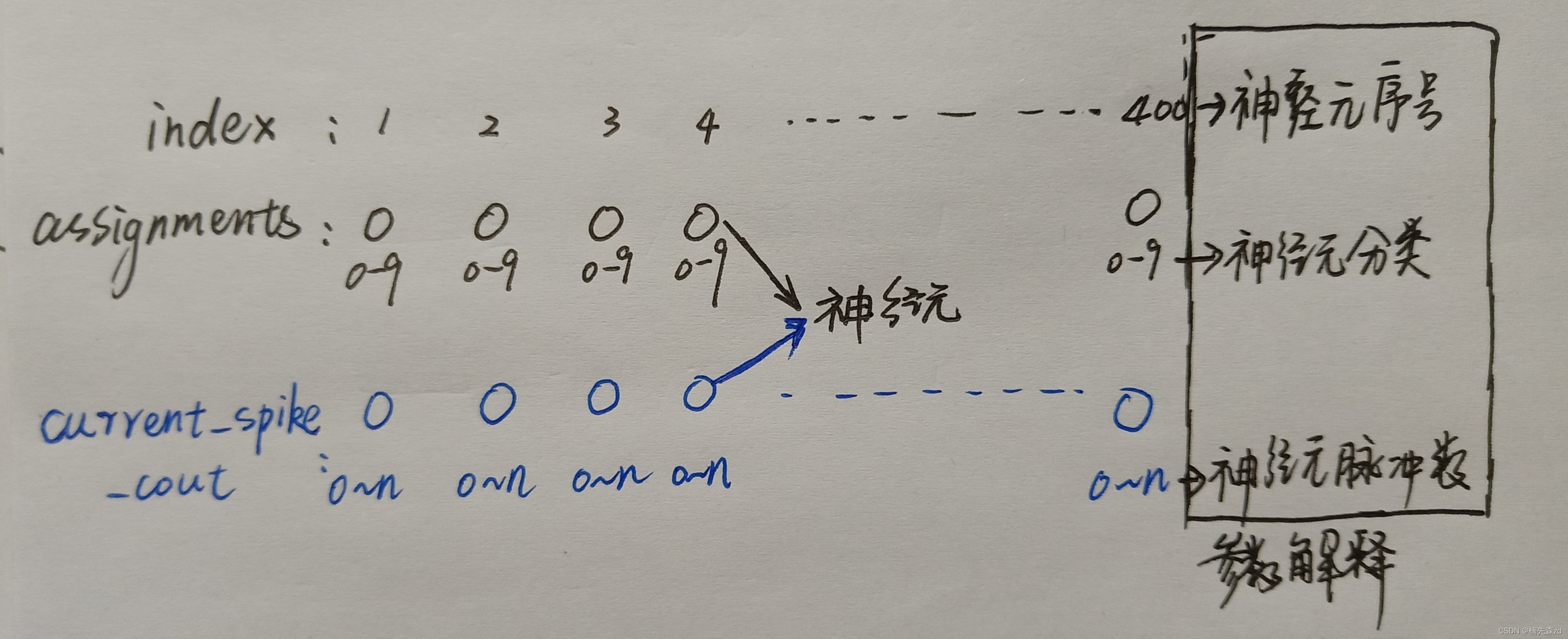

输入参数： assignments、current_spike_count(图形化理解如下)：
在这里插入图片描述
输出参数： outputNumbers存放着每个输入样本估计的类别

def get_recognized_number_ranking(assignments, spike_rates):
	    summed_rates = [0] * 10
	    num_assignments = [0] * 10
	    for i in range(10):
	        categoryi=(assignments == i)
	        '''categoryi是一个数组，里面是布尔值：神经元属于第i个分类用True表示，否则用False表示。方便后面的计数。'''
	        num_assignments[i] = len(np.where(categoryi)[0])
	        '''属于第i类的神经元的个数 or 值为true的个数'''
	        if num_assignments[i] > 0:
	            summed_rates[i] = np.sum(spike_rates[categoryi]) / num_assignments[i]
	            ''''spike_rates[categoryi]是列表，里面是布尔值，第i类用true表示，否则用false表示。方便后面计数。'''

	            '''分子：第i类神经元总的脉冲激发数（np.sum(spike_rates[categoryi])是对第i类的神经元激发的脉冲数量进行求和）
	               分母：属于第i类的神经元的个数'''
	    return np.argsort(summed_rates)[::-1]
	    '''结果summed_rates分析：
	      第i类神经元总的脉冲激发数/属于第i类的神经元的个数
	      <=>表示单个神经元所激发的脉冲的个数(类似第i组的单个人的价值贡献量)。'''
	    #[::-1]的作用是倒序。np.argsort返回的是下标（概率从小到大进行排列的数字所对应的下标）
		# 最终返回的是概率从大到小的概率所对应的元素下标。array([0, 9, 8, 7, 6, 5, 4, 3, 2, 1], dtype=int64)表示下标为0的元素是概率最大的那个。

2）get_new_assignments函数
每1w次循环执行1次的函数（分析详见代码注释）；
assignments = get_new_assignments(result_monitor[:], input_numbers[j-10000: j])
函数功能： 更新Ae层400个神经元的类别
输入参数: 输入样本label、result_monitor(1w个输入样本对应的Ae层400个神经元脉冲激发数量)
输出参数：(1w个输入样本得到的)Ae层400个神经元分类

	def get_new_assignments(result_monitor, input_numbers):
	    assignments = np.zeros(n_e)
	    input_nums = np.asarray(input_numbers) #input_numbers=(np.random.randint(10,size=10000))
	    # np.array与 np.asarray 功能是一样的，都是将输入转为矩阵格式。
	    maximum_rate = [0] * n_e
	    for j in range(10):
	        category=(input_nums == j)
	        # category是数组，里面是布尔值 。  如果input_nums == j，那么第j类=第category类，那么为 true，否则为 false
	        num_assignments = len(np.where(category)[0])
	        #num_assignments是： 第j类 输入样本个数，这里有10000个样本
	        if num_assignments > 0:
	            rate = np.sum(result_monitor[category], axis = 0) / num_assignments
	        ''' 1.result_monitor[category]分析：result_monitor是数组，categor也是数组，最终挑选出为category类的数字,
	                    形状由10000行400列变为——>num_assignments 行400列
	            2.np.sum()即将num_assignments行求和变为1行(axis = 0表示矩阵在竖列的方向上求和)
	                    求和后就变为了1行400列的数组，每1列代表：这个神经元(在categor类别时)所激发的脉冲总数,方便后期去判断这个神经元属于哪个类别。
	            分子：(是多维数组) Ae层神经元激发脉冲的总和
	            分母：(是实数)    判断第j类数字的个数'''
	        for i in range(n_e):
	            if rate[i] > maximum_rate[i]:
	                maximum_rate[i] = rate[i]
	                assignments[i] = j
	    return assignments

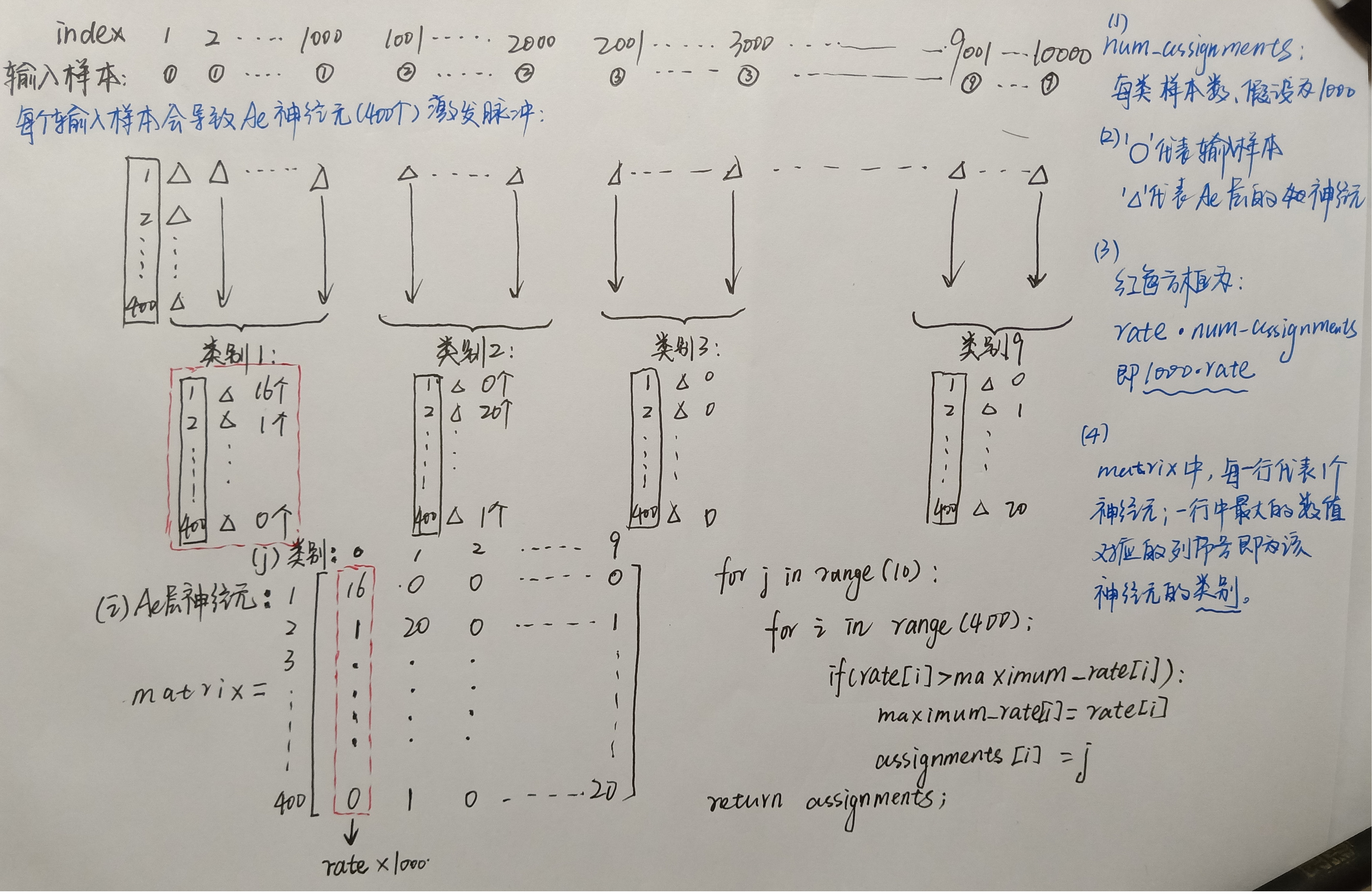

图示直观理解(条件假设为理想状况，方便理解)：
在这里插入图片描述
3）save_connections(str(j)) 和 save_theta(str(j))函数
函数功能： 保存权重、膜电位自适应阈值θ

#调用时，ending取值为样本数量j（如：1w,2w,3w……）
def save_connections(ending = ''):
    print ('save connections')
    for connName in save_conns:
        conn = connections[connName]
        connListSparse = list(zip(conn.i, conn.j, conn.w)) #参数分别为 Xe的索引，Ae索引，和XeAe之间的连接权重。
        np.save(data_path + 'weights/' + connName + ending, connListSparse)
def save_theta(ending = ''):
    print ('save theta')
    for pop_name in population_names:
        np.save(data_path + 'weights/theta_' + pop_name + ending, neuron_groups[pop_name + 'e'].theta)

思考一个问题：
保存的权重(connections[‘XeAe’].w)和θ值(neuron_groups[ ‘Ae’].theta)是怎样得到的？如何变化？答案其实在上面解释过，即net.run。
这里引用brain中的一段话进一步解释：
代码中，创建network对象，这是因为在循环中，只有运行了“run”,那所有的对象都会被运行，但是我们只想运行1次的话，那就需要用network去明确指定要包含哪些对象。这说明了如果不run，那么突触权重等参数都无法进行更新。

2.3 snn 训练结果保存

当所有的输入样本全部训练完成之后，
保存权重 list(zip(connections[‘XeAe’].i, connections[‘XeAe’].j, connections[‘XeAe’].w))到路径：‘./weights/XeAe’
保存theta值 neuron_groups[‘Ae’].theta到路径：‘./weights/theta_A’
方便snn测试的时候使用。

三、snn的测试过程

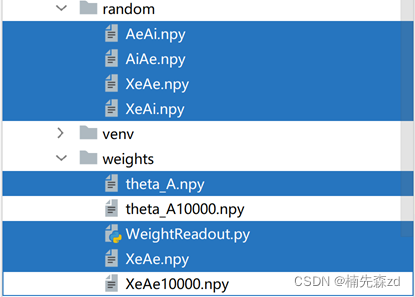

训练时：路径为random文件，使用的是random中由随机代码直接生成的权重和θ的npy文件。训练完成后，产生的文件有：
在这里插入图片描述
测试时，路径为weights文件，使用的便是上图中的权重和θ的npy文件。测试结束后，产生的文件有：

文件的含义：
inputNumbers10000.npy是input_numbers，输入样本的label；resultPopVecs10000.npy是result_monitor，Ae层400个神经元的脉冲激发率。
注：
1）测试的时候不需要保存权重和θ值；
2）但是无论训练还是测试，从Ae->Ai的权重矩阵用的都是randoom中XeAe/XeAi的权重文件

在这里插入图片描述

四、snn识别的准确率

主要利用get_recognized_number_ranking函数（上文中已经介绍，此处不在赘述），得到每个输入样本的预测值，进而与label进行比较，最终即可得到snn的准确率。

楠~~~~~

关注

24
点赞
踩
103

收藏

觉得还不错? 一键收藏
打赏
19
评论
SNN识别手写数字—MNIST数据集

论文引用：Unsupervised learning of digit recognition using spike-timing-dependent plasticity一、前言1、神经元模型——LIF模型（Leaky Intergrate and fires model）  LIF模型任务：找到膜电势随时间以及外界输入的变化情况。（具体的模型网上由很多，此处介绍简单的概念。）Leaky泄露，表示如果神经元的输入只有一个，且不足以令膜电位超过阈值，膜电位会自动发生泄露逐渐回落
复制链接

扫一扫
