Origin如何绘制带误差棒的散点图？

Origin如何绘制带误差棒的散点图？

引言

48db18d6808f9ac10133007a27edc0c

image-20230410111359076

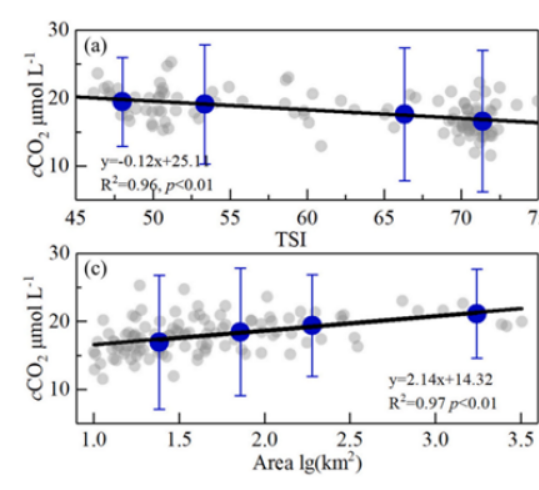

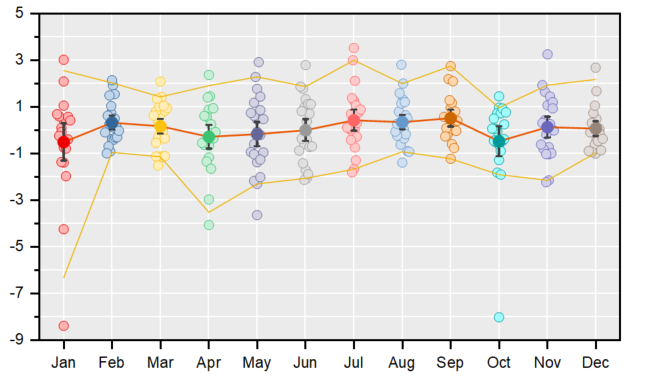

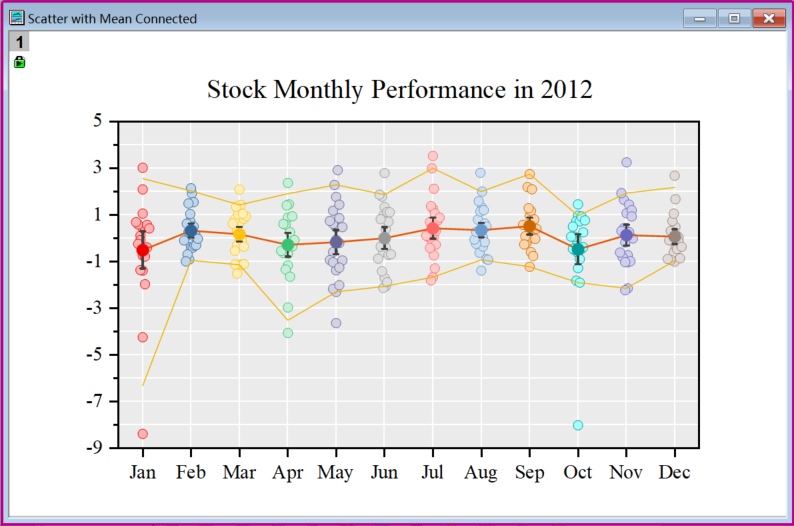

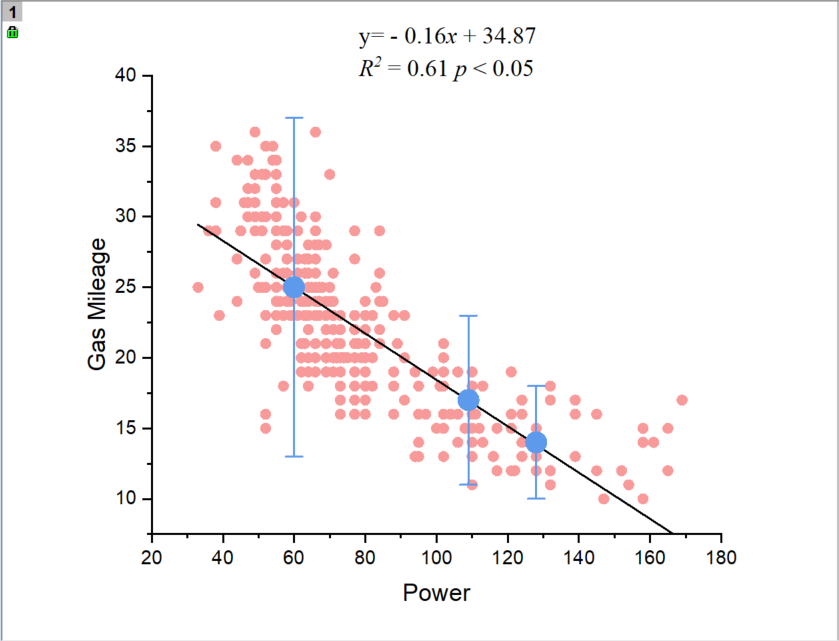

以上两张图可以叫做带误差的散点图，都带有误差线，但是不同的是，两张图的x轴不一样，一个是连续continues，另一个是label标签的。

下面尝试用Origin复现这两张图，首先看第二个简单的。

在复现之前，您的Origin版本最好是最新的2022，强烈建议更新，因为绘图方式更迭是很快的，Origin每个版本都新增了很多种绘图方式。

Label误差散点图

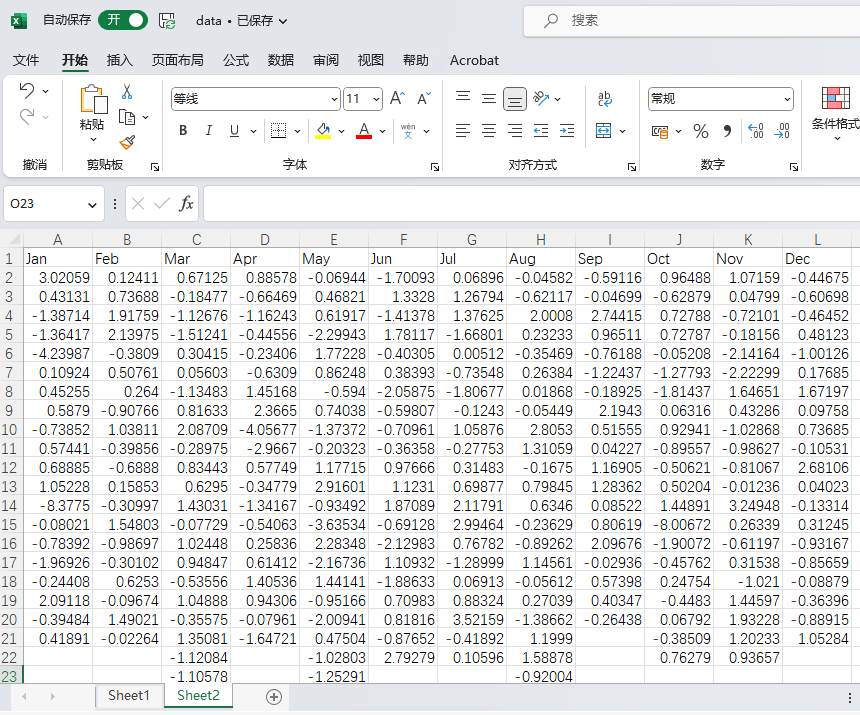

• 首先打开 data.xlsx的 sheet2，将数据复制到Origin工作空间

image-20230410111718938

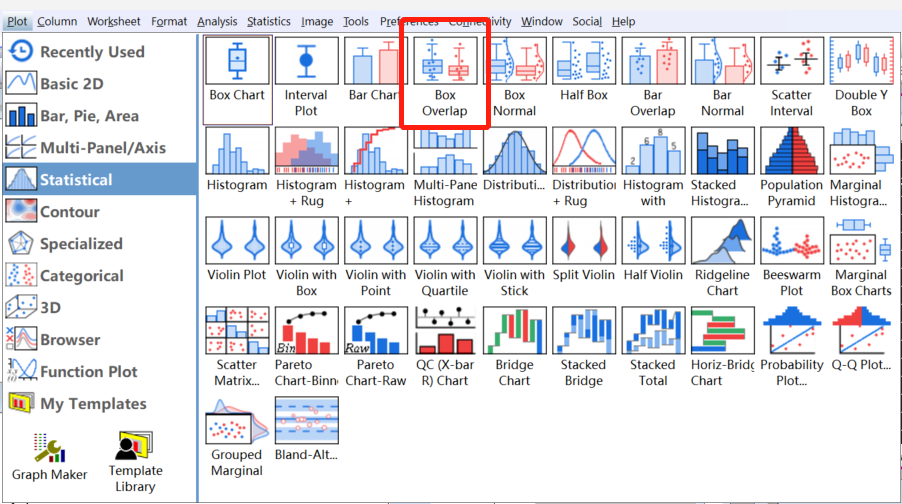

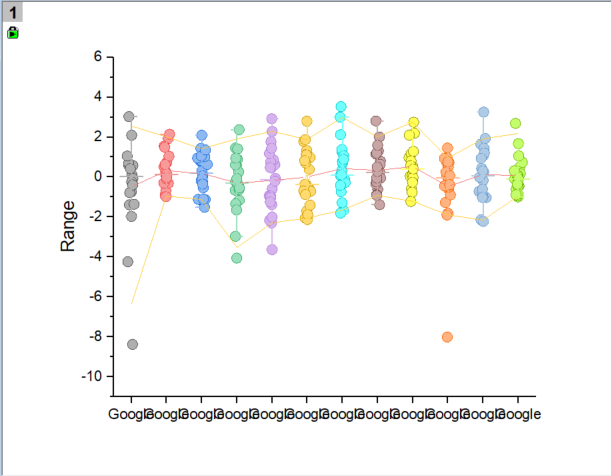

• 全选所有数据，选择 Plot>Statistical: Box Overlap

image-20230410112154406

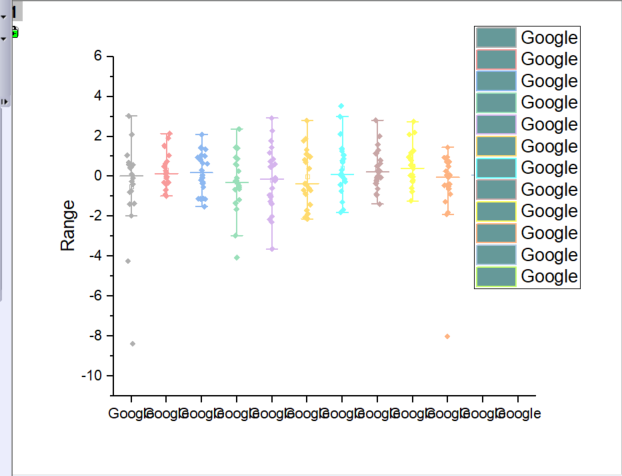

• 在随便双击一个箱体后，在 Group选项卡上，将 Symbol Fill Color和 Border Color设置为 Increment By One。要获得填充颜色和边框颜色之间的美观配色，从 Color Chooser中选择颜色饱和度较低色卡。

image-20230410112402122

• 转到 Connect Lines选项卡，启用 Connect Mean和 Connect Percentiles (5% and 95%)，然后选择连接线的颜色。

image-20230410113231249

• 对图绘进行综合修饰，添加格网，修改刻度和标签，字体字号等等：

image-20230410113358989

x轴连续的散点误差

这种情况比较麻烦，因为误差棒是手动添加的，此外还要添加线性拟合线。

• 首先打开data.xlsx的sheet1，将数据复制到Origin工作空间

• 全选数据，绘图类型为Plot>Basic 2D: Scatter

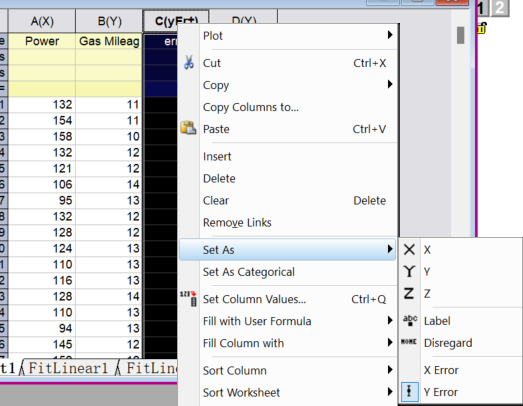

• 添加一栏数据，并设置为Y Error

image-20230410113804921

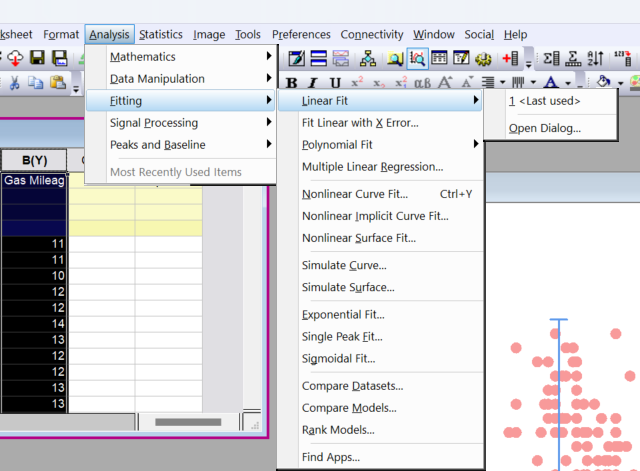

• 对散点进行拟合，操作方式如下：

image-20230410103558217

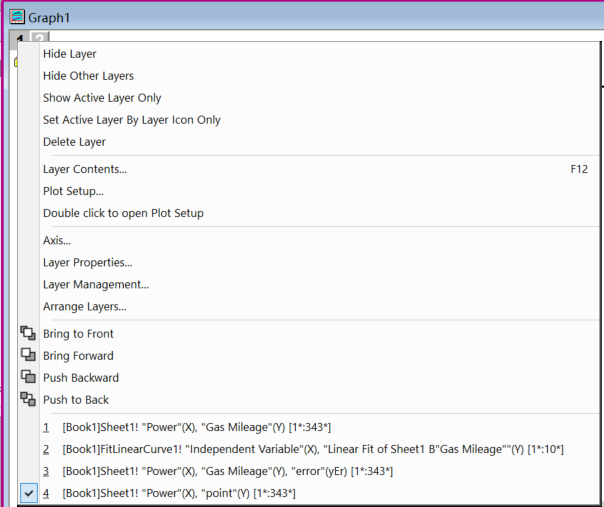

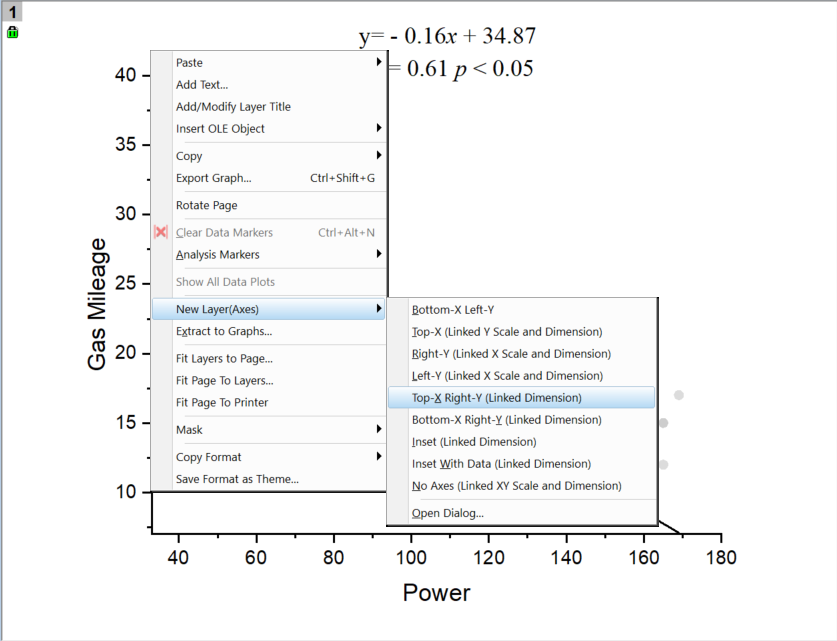

• 右键绘图中的图层1，选择 Layer Content

image-20230410113910413

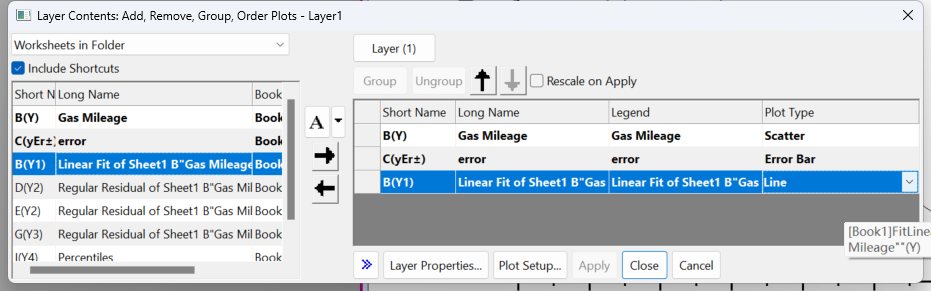

• 把刚才的拟合结果添加进去

image-20230410103820263

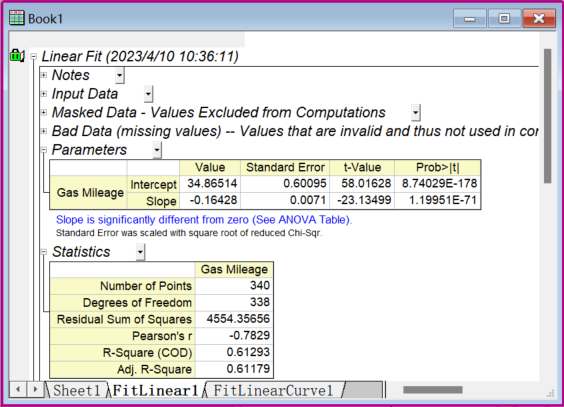

• 查看拟合的斜率、截距、R2和p值

image-20230410104044314

• 在图中手动输入上述的值

• 因为X轴连续，只能添加几个局部的误差棒，手动计算后，在表格的最后几行添加 （x，kx+b，error），其中 kx+b是刚才计算的斜率和截距， error是自己局部计算的误差

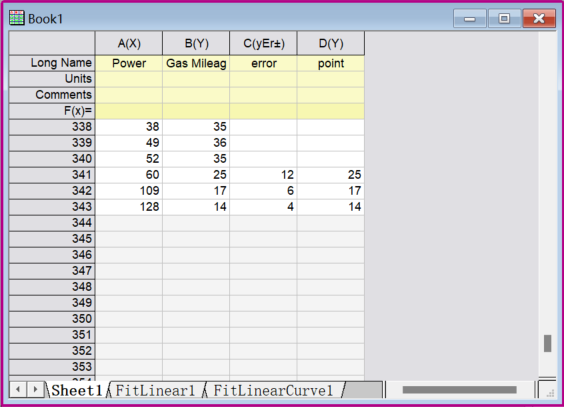

• 在数据上再添加一列原始Y，绘制点，以突出这些拟合点：

image-20230410104850983

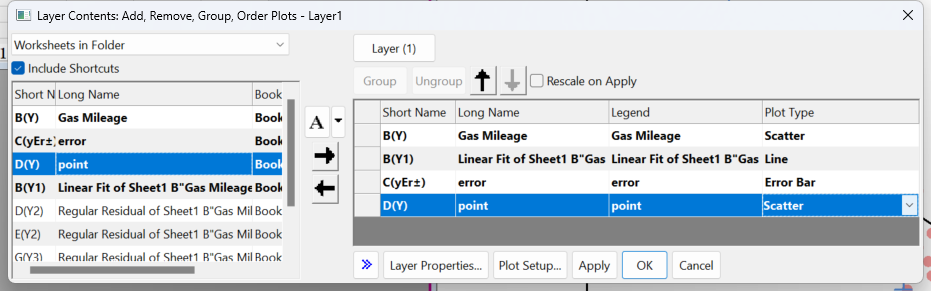

• 相同的方式打开 Layer Content把刚刚的 Point和 error加上，设置类型为 Scatter和 Error Bar

image-20230410104913225

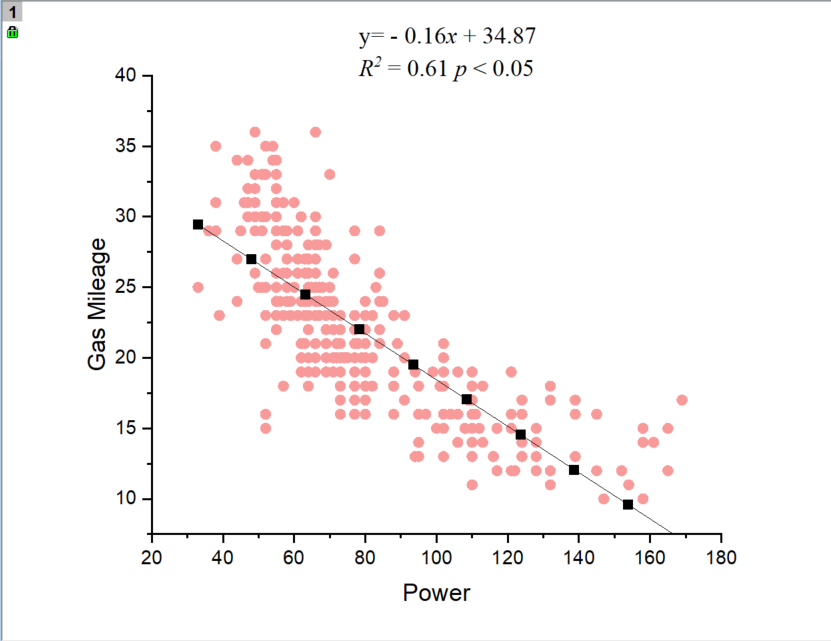

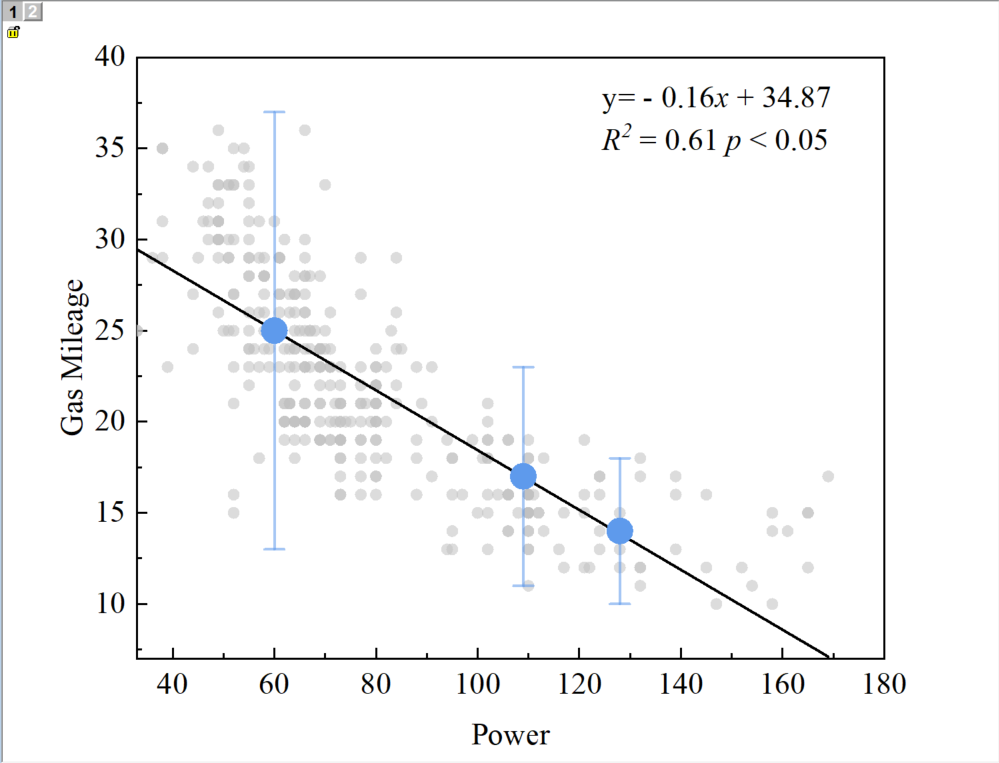

• 结果如图

image-20230410104948423

• 对图像进行综合修饰，添加一个外框线，修改刻度和标签，字体字号等等：

image-20230410105156972

image-20230410114419684

上述数据和工作空间，可以后台回复【散点误差线】领取
