Origin: 绘制散点图并根据分组设置散点颜色

目的：根据组别绘制不同颜色的散点图
示例：

一、基础散点图

(一) 原始数据输入，如表1；

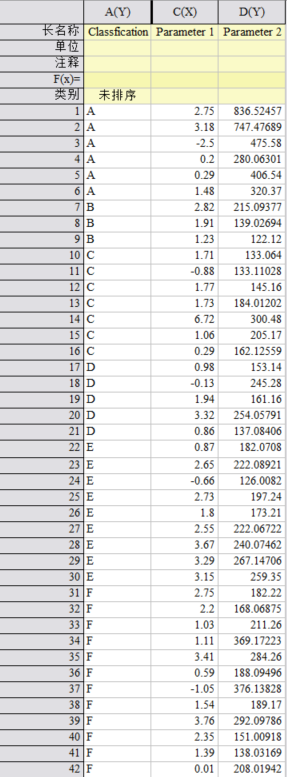

表1 基础散点图的原始数据输入

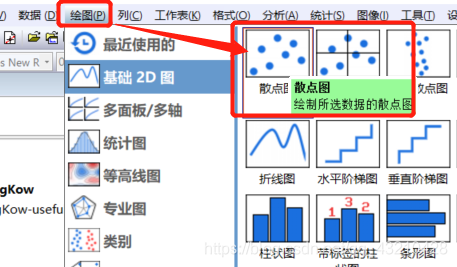

（二）利用C列与D列绘制散点图，将C列设为“X”，D列设为“Y”，选中C列与D列，依次点击菜单栏中“绘图-基础2D图-散点图”，如图1；

图1 绘制散点图

（三）按步骤二中操作后，绘制图形如图2所示；接下来可根据需要双击坐标轴，图例及散点调出属性框修改图形参数，进行图形的完善。

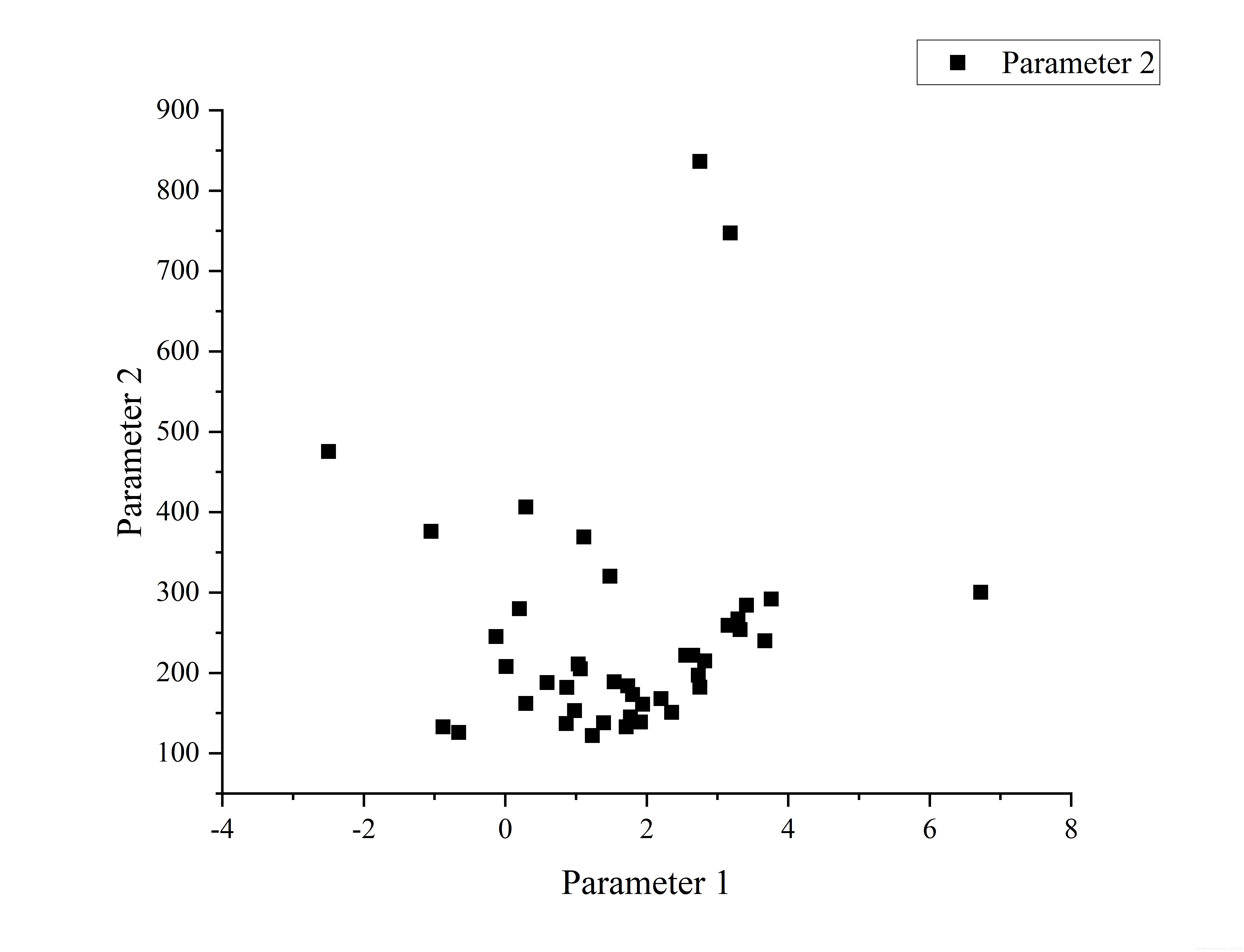

图2 基础散点图

二、基础散点图+分组颜色展示

（一）调整表1中的数据输入方式，如表2所示，相当于利用同一组坐标轴，按照分组分别绘制散点图；

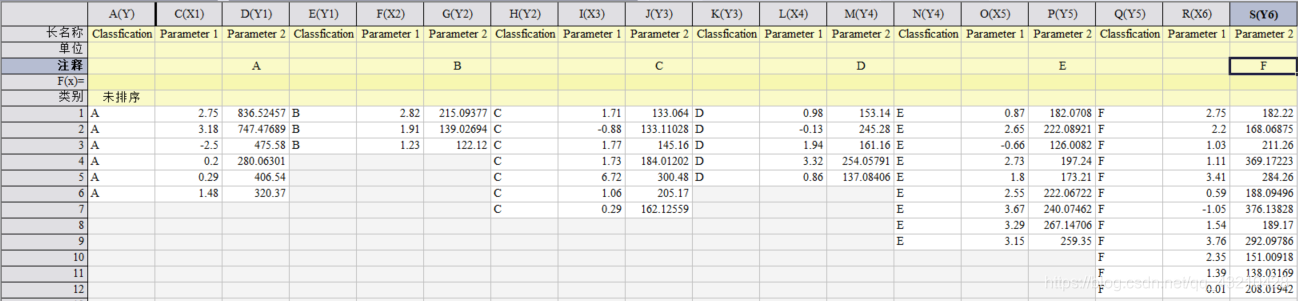

表2 基础散点图+分组颜色展示的原始数据输入

注：
a: 需注意将每组的X轴数据列进行设置，如需检查表2中F, I, L, O,R列是否设置为X列；
b: 在“注释”栏中可将分组名称输入进去，绘制出的散点图的图例则会按照分组进行展示。

（二）按照与上述同样的步骤，利用ctrl键同时选中C, F, I, L, O,R列与D, G, J, M, P, S列，依次点击菜单栏中“绘图-基础2D图-散点图”，如图3；

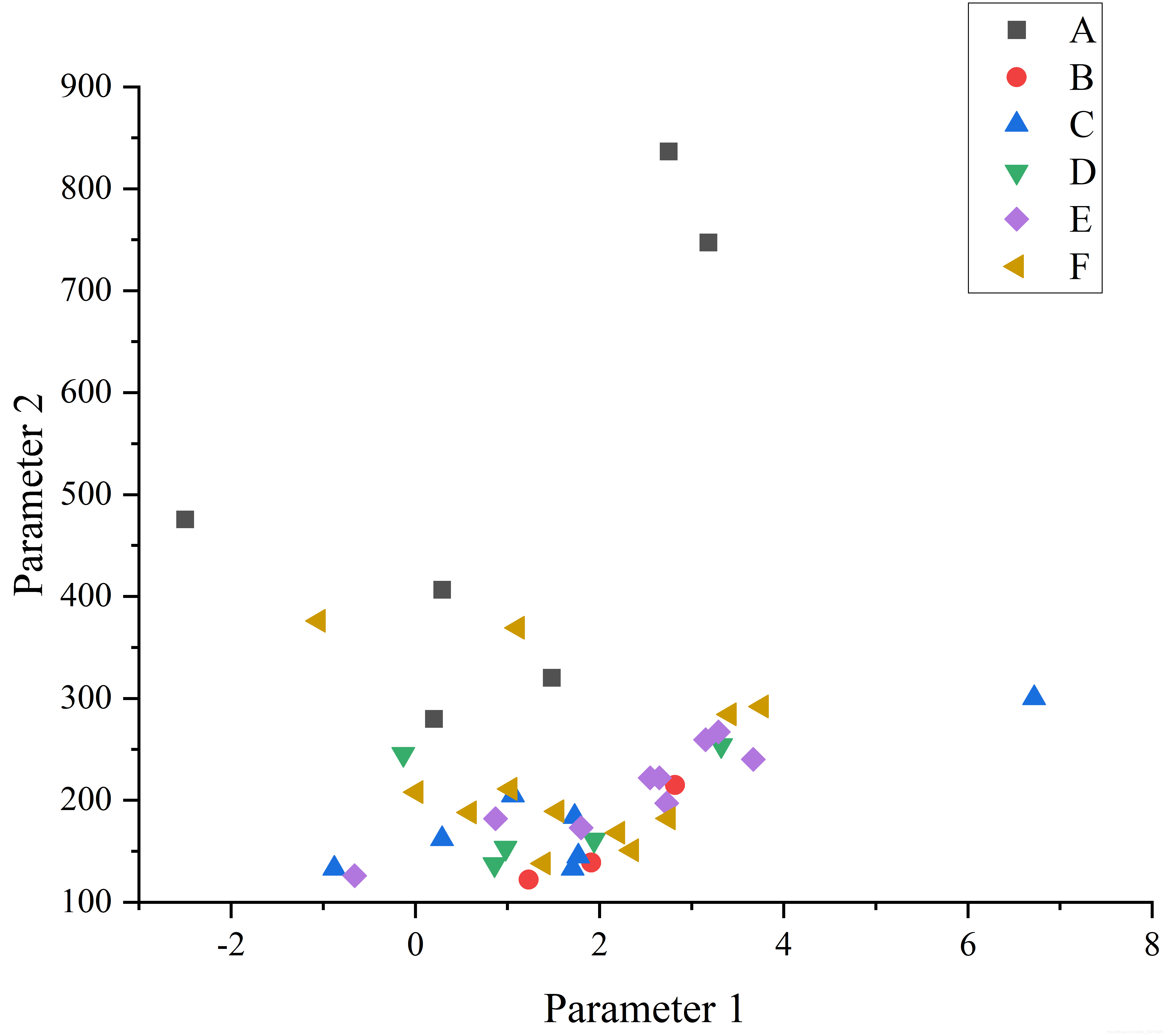

图3 基础散点图+分组颜色结果展示

接下来，只需根据需求对上述图形参数进行调整即可，作者修改后如图4所示：

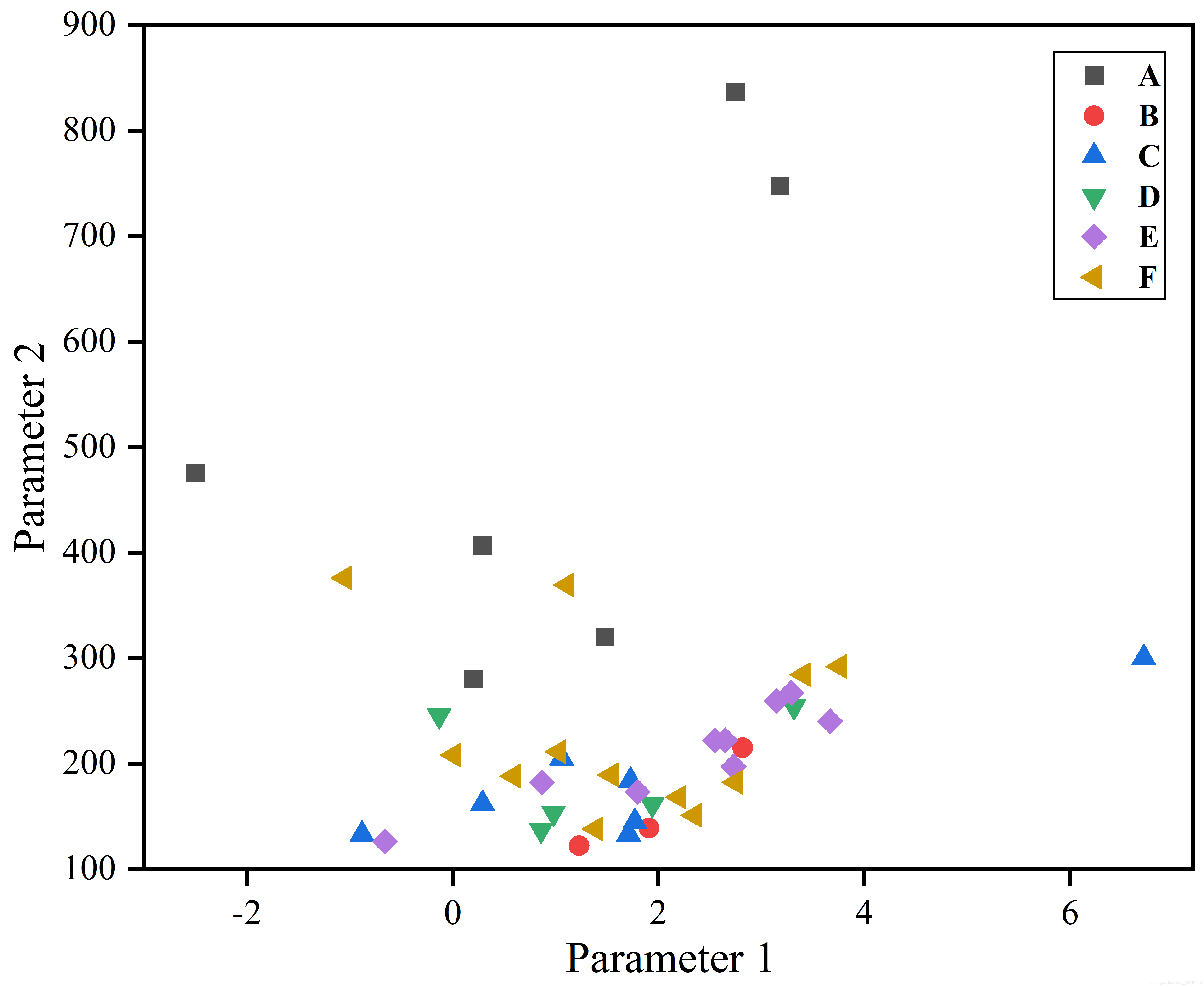

图4 修改参数后的分组散点图

详细的常见origin图形调整参数可参考：Origin: 常见图形参数设置（汇总篇）
