adrp指令

转自：X86-64和ARM64用户栈的结构 (3) ---_start到__libc_start_main_大企鹅的技术博客_51CTO博客

2.2.3 adrp

该指令在ARMv8中首次被设计出来，是ARM指令集的一个重大创新，可以减少指令条数以及访存的次数。有几篇博客介绍了该指令的作用，但是没有讲清楚，如 《ARM指令浅析2（adrp、b）》、 《汇编七、ADRP指令》。
指令的使用方式为:

adrp <Rd>, <label>

adrp就是address page 的简写，这里的page指的是大小为4KB的连续内存，和操作系统中的页不是一回事。该指令的作用是将label所在页且4KB对其的页基地址放入寄存器Xd中。Labe表示的地址肯定在这个页基地址确定的页内。要想彻底搞懂这个指令的作用，还需要从指令汇编的过程和译码的过程进行分析。

adrp指令汇编

也就是将这个指令变成二进制机器码的过程，根据ARM文档，adrp指令的二进制格式为：

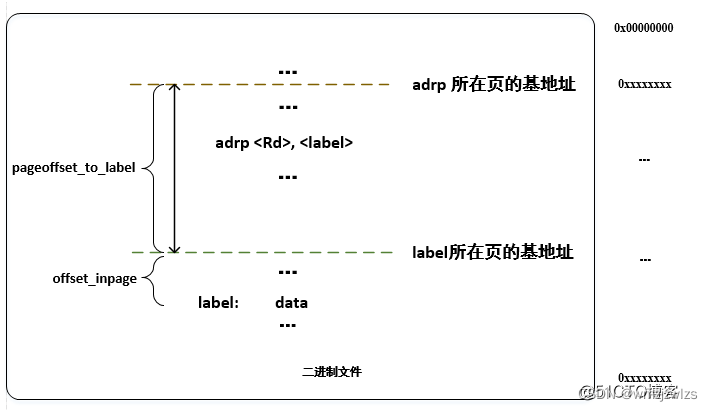

32bit中的21bit immhi和immlo是由lable的地址(L)和当前指令所在的地址计算来的，第一步获取label和当前指令所在页的页基地址，两者相减得到差值；第二步将差值右移12位，再取低21位作为immhi:immlo。在进行指令汇编的时候，数据和指令在最终的二进制文件中的位置都确定了，当然也可以确定当前指令在所在的页基地址和lable所在的页基地址。

如上图所示，在汇编时 immhi:immlo=(pageoffset_to_label>>12)&0x1FFFFF，Rd也是确定的，就可以形成一条二进制机器码指令。

adrp 二进制指令译码

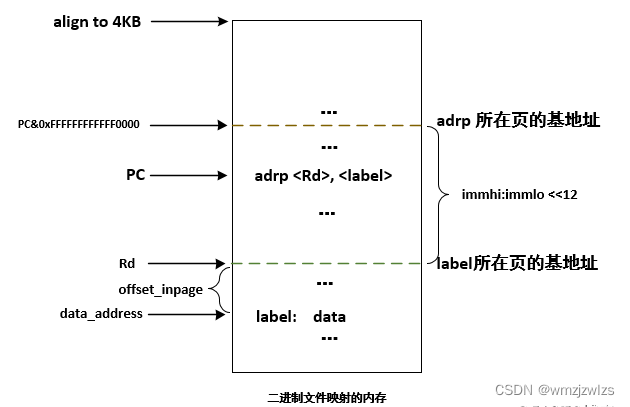

 在cpu执行adrp 机器码指令时，可以根据PC和机器码指令中的immhi:immlo找到label所在页的基地址。在adrp指令发明后，对二进制文件的映射提出了一个要求，即二进制文件映射的虚拟地址必须4K对齐。在CPU执行adrp的机器码时，PC时已知的，根据PC就可以计算出label所在页的基地址:Rd=(PC & 0xFFFFFFFFFFFF0000) + (immhi:immlo << 12).

到这里adrp指令的前前后后基本上也就介绍完了，还值得一提的是，获取label所在页的基地址本身没有什么用，所以一般在adrp指令的后面都会在跟一条add指令：add Rd, Rd,offset_inpage, label所在的地址就在寄存器Rd中了，就可以使用load指令加载label处的数据了；或者直接使用ldr Rd, [Rd, #offset_inpage]加载label处的数据。



adrp的优势是什么？ ARM是RISC指令集，每个指令都是等长的32bit，这32bit能容下的东西很有限，一个寻址指令除去本身的操作码，留给地址的bit位就没几个了，而有了adrp指令，相对寻址能力大大提升，可以寻址距离PC 4GB远的数据，既可以寻址PC前的4GB范围，也可以寻址PC后的4GB范围，因为immhi:immlo是21bit，offset_inpage是12bit，21+12=33。
