浪潮分布式存储AS13000G6-M36、NF5466M6硬盘背板改扩配参考

AS13000G6分布式存储机型描述

浪潮分布式存储AS13000G6-M36机型，实际就是NF5466M6加上分布式存储软件的一体机产品，而NF5468M6也就是NF5280M6的主板加4U机箱结构。
该机器最大的特点是在4U空间内可以配置36块3.5寸大盘，硬盘背板为3.5*12（带expander）一张背板可以支持12块3.5寸硬盘，按照浪潮的传统习惯是多少硬盘配多少背板，即下单1-12块大盘配1张，13-24块配2张，25-36块配三张。渠道备货都是按流量机型来的，实际交货可能会涉及改配。

AS13000G6-M36、NF5468M6改扩配参考

这款机器属于存储型的服务器，主要是应用的是大容量存储的场景，改扩配主要也是针对硬盘的改扩配

外观

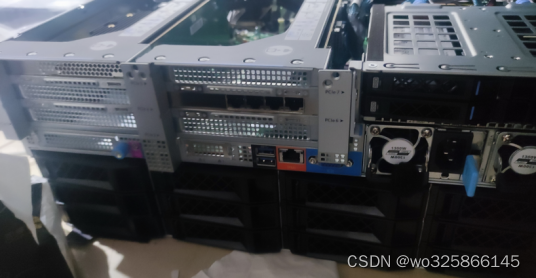

这是用户手册的配图，实际背面只会安装下半部分，上半部分是安装PCIe卡的

硬盘背板安装部分

这台机器是配置满配3.5寸背板的

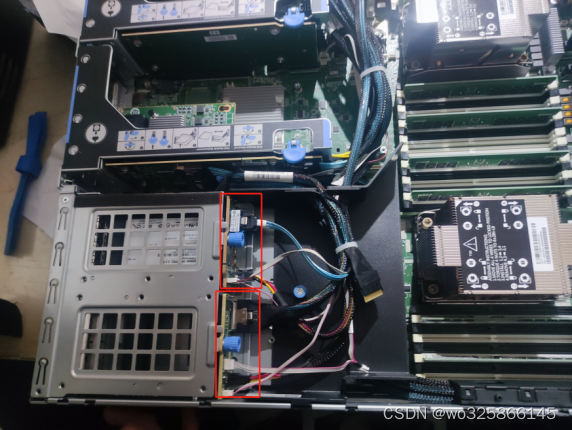

1.后置小盘默认配置2块SATA系统盘，后置2个NVME背板可装2个U.2 NVME硬盘为缓存盘

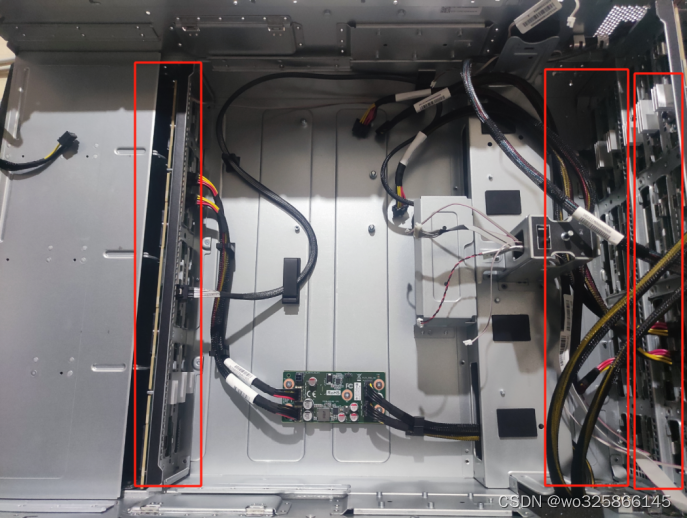

下面图片为拆除主板后机箱内图片，配置12*3.5寸背板3个，可支持36块3.5寸SAS SATA硬盘。

背板数据线连接

这里扩展一个知识点，SAS通道是可以扩展的，就好比一个USB口接了一个USBhub就可以转出更多的接口，SAS控制器（raid卡）可以通过expaner卡扩展出更多接口，虽然一张卡只有8通道，通过expander卡可以接入更多的硬盘。
expander卡原本是独立的一张pcie卡，把expander芯片做到硬盘背板上可以节省一个pcie插槽，还能减少线缆的数量。
另外不是所有的3.5*12背板都带expander功能。

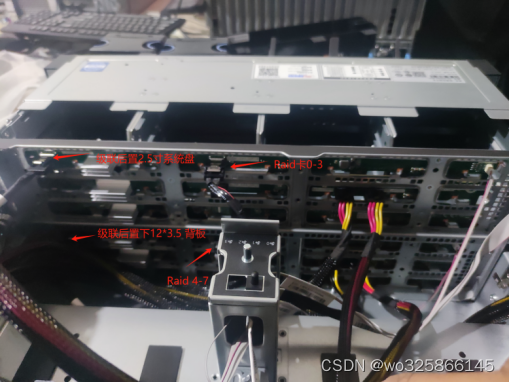

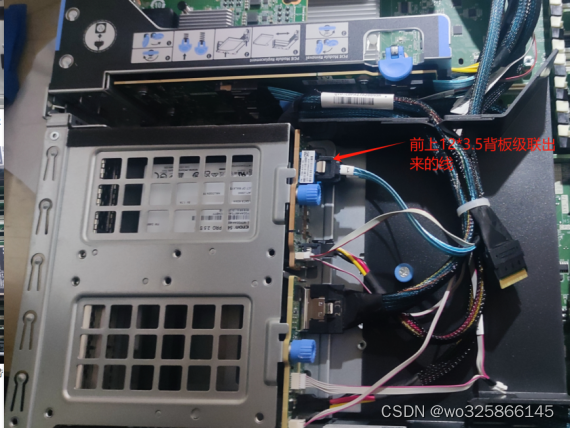

Raid卡SAS 0-3 →前置上3.5x12 expander背板→后置SATA系统盘
Raid卡SAS 4-7 →前置下3.5x12 expander背板→后置下3.5*12 expander背板
由raid卡管理36个3.5硬盘及后置系统盘

背板电源部分

每个硬盘背板上有2个供电插口共需要6个插口，但主板上总共3个硬盘背板插口。另外3个插口分别从Riser卡电源接出1条、GPU电源处接出2条，因为GPU供电是12V的，背板需要5V和12V的供电，所以中间增加了一块DC-DC转接板。
这里补充个知识点，服务器、PC电源线颜色表示，通常红色是+5V、黄色+12V、黑色GND（0V）

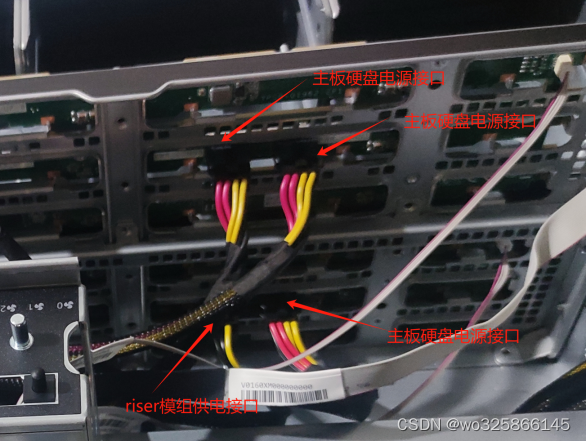

前上12x3.5寸背板2条电源连接主板硬盘电源接口
前下12x3.5寸背板1条电源连接主板硬盘电源接口，1条接riser模组供电接口

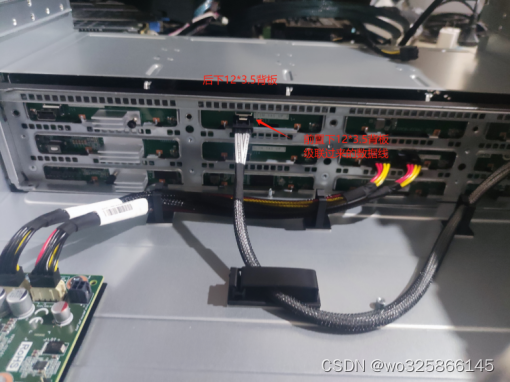

后下12x3.5寸背板2条由GPU供电接至电源板，转接后给背板供电

下方的背板从riser卡那里引来了一组电源线，实际上只有1根+12V 2根GND，提供的电流应该不会很多，如果硬盘背板需要5v的电源，另一条断了应该也不能正常工作。

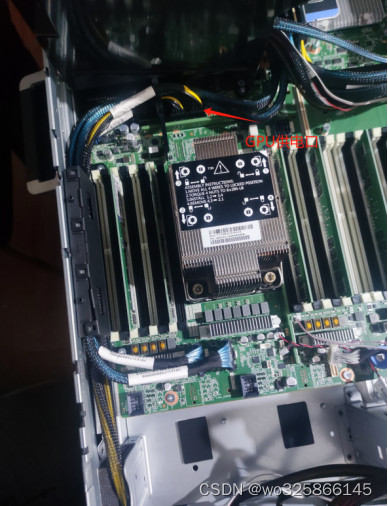

GPU供电部分可以看到，线是4根黄色+12V、4根黑色GND，经过电源板以后，多了红色的+5v电源线

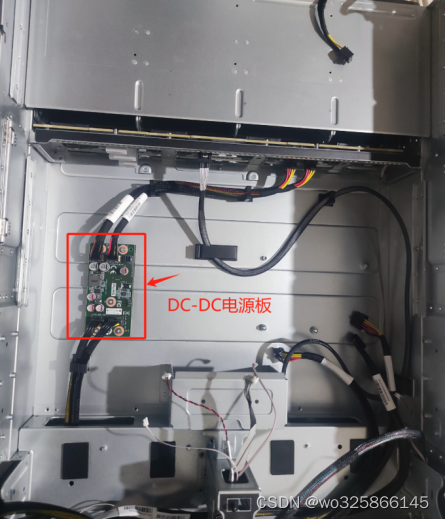

电源线比较麻烦的是后置下方的3.5*12背板，会用到一个DC-DC电源板，如果下单没有配市面上就很难找到。
这里实在没办法的话只能一块背板接1根电源线，因为主板就只有3个硬盘背板电源接口。
