概述

本期在TCN网络种融合CBAM注意力机制，以增强TCN网络的特征提取能力，使模型在信号形态变化较大处，能有选择性地关注具有关键信息的通道，能通过动态调整每个通道内和空间位置上的加权系数,突出关注目标的细节信息, 减少特征提取中的冗余信息,，加强模型的特征表达能力。

同时为了进一步提升网络的分类能力，采用经典的SVM分类器替换原始的Softmax分类器。分别在西储大学、江南大学的轴承数据集进行测试，实验表明，本期提出的CBAM-TCN-SVM模型具有较高的分类能力。

CBAM机制通过引入通道注意力和空间注意力机制，CBAM能够有效地聚焦在最重要的特征上，帮助网络在处理复杂任务时取得更高的精度。因此很多学者论文都有提及。方向为机器学习、故障分类的小伙伴不妨借鉴一下这个模型，可以帮助你快速入门故障诊断。

TCN网络介绍

时间卷积神经网络(TCN)是一种可以对时间序列数据进行处理的神经网络架构,与传统的卷积神经网络相比,它可以更有效地提取时序数据的特征。在 TCN 的网络结构中,采用因果卷积提取时间序列数据中的特征,能够使网络层间具有因果关系,实现时序建模。通过扩张因果卷积扩大感受野,一个卷积能够学习到更多的特征,可以适应不同尺度的时间依赖关系。引入残差连接能够增加 TCN 层数,有效解决梯度消失和爆炸问题,保持稳定的网络性能。

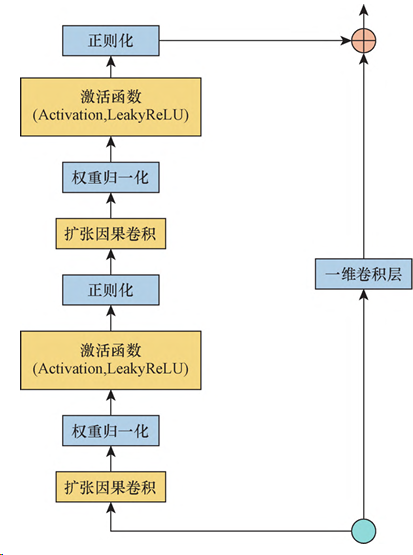

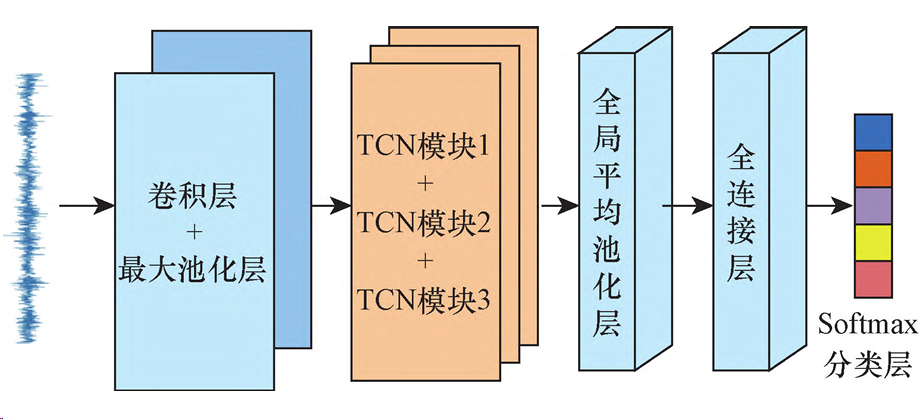

TCN 网络是由多个残差块叠加构成，TCN 接受域受扩张因子、滤波器大小和网络深度的影响，而且在网络层数增多的过程中,会出现梯度消失或梯度爆炸的情况。所以必须要加入残差模块,简化深层网络的训练,使深层网络运行稳定,保持较好的性能。残差模块如图结构如下：

CBAM注意力机制介绍

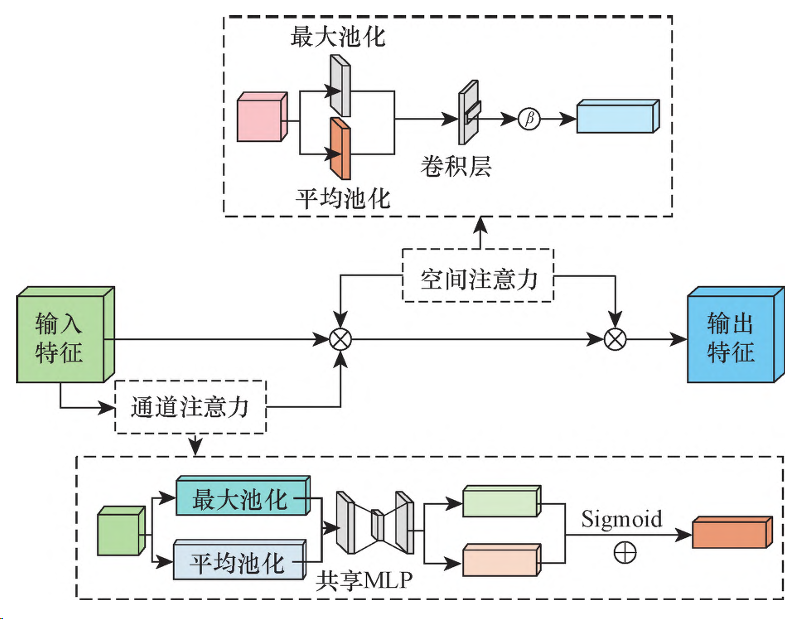

混合注意力机制(CBAM)包括通道注意力机制和空间注意力机制，CAM(channel attention module) 模块执行通道注意力，SAM(spatial attention mo modu)模块执行空间注意力，CBAM通过串联方式将通道和空间注意力机制结合在一起,全方位关注输入特征的通道和空间两个方面，它使用空间注意力机制来定位目标区域,获取权重进行调整, 通过通道注意力机制优化卷积通道之间的资源分配,提升目标区域的特征表现能力,提升TCN对输入数据的关注程度，从而提高模型性能。CBAM网络框架图如下：

CBAM-TCN网络

在基本TCN模块中,因为有效的故障特征会被全局平均池化层忽略,造成局部故障特征信息丢失。当全连接层接收到所获得信息时,不能将与故障有关的信息进行有效的合理组合。因此,为了提高故障诊断准确率,TCN需要增强对局部特征信息的提取能力,通过充分表示特征,更准确地捕获数据中的信息,提高模型的性能和泛化能力。

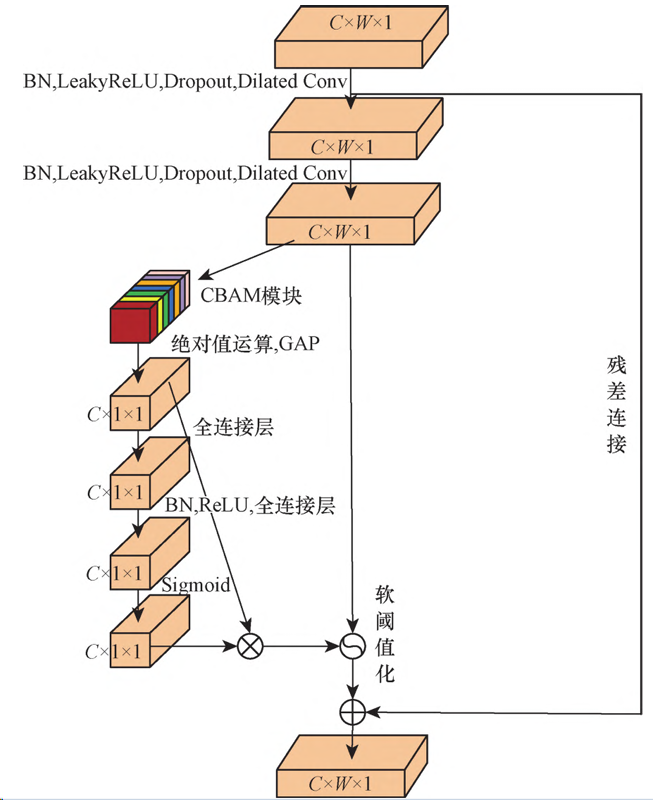

在基本TCN模块中第二个扩张因果卷积层后嵌入CBAM注意力机制模块,通过CBAM模块自适应地学习通道注意力和空间注意力的权重,提高诊断模型的特征表达能力，进一步获取局部有效信息,抓取与故障特征相关的信息。其可以看作成是在不同维度上捕获特征之间的相关性,从而提高模型性能。在基本TCN模块中引入软阈值函数,保留有效的特征。阈值函数利用注意力机制训练的自网络进行自适应学习,阈值不是确定值。在TCN的结构中创建一个子网络,该子网络经过注意力机制进行训练。在训练过程中,通过优化来动态调整阈值函数的值,以减少模型输出与原始输入之间的差异。基本CBAM-TCN模块如图所示：
