如果将文章名称写成《一个资深验证工程师通过一篇文章告诉你如何设计寄存器》，那么这篇文章有可能会被传到各大BBS去，获取不错的点击量。但是，当我想到我身边曾有很多比我优秀的验证工程师，他们都没有如此自称时，我就觉得这个标题我实在承受不起，哈哈！
寄存器（域段）访问属性的概念
一个典型的寄存器定义，如下所示。
寄存名：系统配置寄存器[0xC800_0000]
| 域段名 | 域段范围 | 访问属性 | 默认值 | 描述 |
| rsv | 31-7 | RO | 0 | 保留 |
| video_format | 6-4 | RW | 0 | 启动核心数 0：rmvb 1：mpeg4 2：avi 3：3gp 4：flv 5：dat others：rsv |
| rsv | 3-1 | RO | 0 | 保留 |
| mode_type | 0 | RW | 0 | 0：正常模式 1：测试模式 |
域段的访问属性，是从处理器（如CPU）端来看的。以mode_type为例，该域段的访问属性为RW（读写），表示该域段的值既可以被处理器写入，也可以被处理器读出。一般情况下，寄存器域段的访问属性与寄存器的访问属性一致。对于寄存器中的保留域，一般处理器是无法操作保留域段的信息的，可以认为保留域只可以被读出默认值“0”，可以将保留域的访问属性标记为“RO（只读）”。
由于保留域的存在，如上例，“系统配置寄存器”的访问属性为RW，其中，域段mode_type和video_format的访问属性也是RW，但保留域的访问属性就是RO，即存在寄存器访问属性和域段访问属性不一致的情况。
为了描述方便，下文所有“寄存器访问属性”将特指为某个有效“域段的访问属性”。

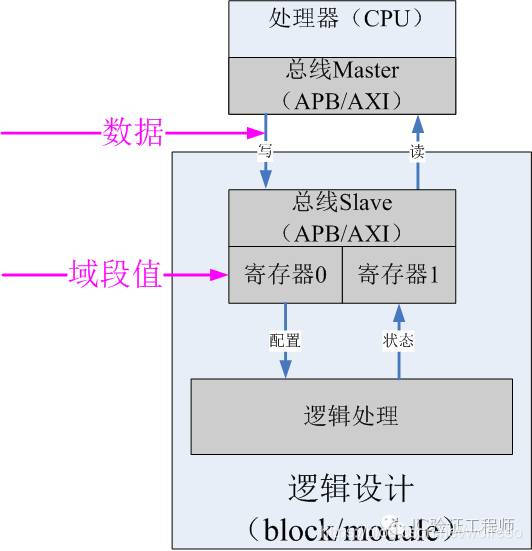

寄存器访问结构
如图所示，处理器（CPU）通过其总线Master访问逻辑设计的总线Slave。总线Slave解析寄存器总线访问，如果是写操作，一般转换为对逻辑处理的配置，如果是读操作，一般转换为读取逻辑处理的上报结果。
为了下文描述方便，将处理器写信息称为“数据”，而将逻辑设计内部存储的已有信息，称为“域段值”。
UVM定义的寄存器访问属性
UVM定义的寄存器访问属性共有25个。如果想一下记住25个访问属性，还是比较难的。因此，我们需要对访问属性先做一个归纳总结：
1、 所有包括R的访问属性，会将寄存器的“域段值”读出给处理器；
2、 所有包括W的访问属性，会将处理器的“数据”，传递给寄存器域段处理，但不一定是简单的赋值操作；
3、 读操作的处理范围是整个寄存器（因为读操作无法区分读哪个域段，不读哪个域段）；
4、 写操作的处理范围可以是整个寄存器，也可以是某个域段，当需要区分域段时，需要通过1（或0）标记哪个域段信息被操作；
5、 所有包括“C”的访问，将清除（清0）对应处理范围的信息，处理范围可能是整个寄存器，也可能是整个域段；
6、 所有包括“S”的访问，将置位（置1）对应处理范围的信息，处理范围可能是整个寄存器，也可能是整个域段；
7、 所有包括“T”的访问，将翻转（0->1，1->0）对应处理范围的信息，处理范围可能是整个寄存器，也可能是整个域段；
如果您已经理解以上7点，那么我们可以继续学习UVM的寄存器属性了。
UVM定义的寄存器访问属性如下所示。
| ”RO” | W: no effect, R: no effect |
| ”RW” | W: as-is, R: no effect |
| ”RC” | W: no effect, R: clears all bits |
| ”RS” | W: no effect, R: sets all bits |
| ”WRC” | W: as-is, R: clears all bits |
| ”WRS” | W: as-is, R: sets all bits |
| ”WC” | W: clears all bits, R: no effect |
| ”WS” | W: sets all bits, R: no effect |
| ”WSRC” | W: sets all bits, R: clears all bits |
| ”WCRS” | W: clears all bits, R: sets all bits |
| ”W1C” | W: 1/0 clears/no effect on matching bit, R: no effect |
| ”W1S” | W: 1/0 sets/no effect on matching bit, R: no effect |
| ”W1T” | W: 1/0 toggles/no effect on matching bit, R: no effect |
| ”W0C” | W: 1/0 no effect on/clears matching bit, R: no effect |
| ”W0S” | W: 1/0 no effect on/sets matching bit, R: no effect |
| ”W0T” | W: 1/0 no effect on/toggles matching bit, R: no effect |
| ”W1SRC” | W: 1/0 sets/no effect on matching bit, R: clears all bits |
| ”W1CRS” | W: 1/0 clears/no effect on matching bit, R: sets all bits |
| ”W0SRC” | W: 1/0 no effect on/sets matching bit, R: clears all bits |
| ”W0CRS” | W: 1/0 no effect on/clears matching bit, R: sets all bits |
| ”WO” | W: as-is, R: error |
| ”WOC” | W: clears all bits, R: error |
| ”WOS” | W: sets all bits, R: error |
| ”W1” | W: first one after HARD reset is as-is, other W have no effects, R: no effect |
| ”WO1” | W: first one after HARD reset is as-is, other W have no effects, R: error |
| ”NOACCESS” | W: no effect, R: no effect |
寄存器访问属性的应用

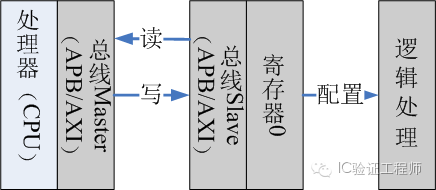

RW（读写）
RW寄存器是逻辑设计中数量最多的寄存器，一般用于配置操作。其中的读操作是可测试性设计，写入的寄存器，处理器可以通过读取操作，判断写入信息是否正确。
有“高人”曾建议，配置寄存器就应该采用“WO只写”方式，这样可以节省寄存器资源。我当时真的感到“天雷滚滚”！不怕被测试、软件，以及项目经理骂死，就这么设计好了。省的那点资源，不够费的功夫。

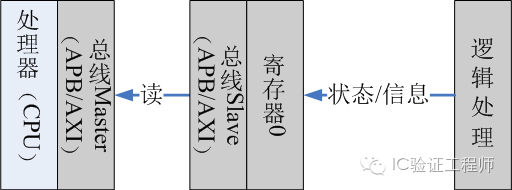

RO（只读）
RO寄存器是逻辑设计中数量第二多的寄存器，一般用于状态指示，或者信息采样。
状态指示举例：当前的时钟是否锁定（PLL_LOCK）；当前的状态机状态（FSM_State）；
信息采样举例：当前处理数据的平均功率统计（averagepower）。

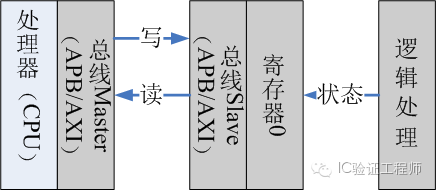

RC（读清）
RC寄存器，读操作后，域段信息就被清除。应用RC寄存器的考虑因素包括：
从设计便利性考虑：一段时间的统计信息，如计数值，或者平均功率，读操作完成后，数据清零，重新统计；
从信息的重要性考虑：相对不是特别重要的信息，一般可以采用读清操作。
RC寄存器与RO寄存器的结构基本一致，仅多了一步清除操作。
RS（读置位）
与RC的应用场景类似，有时候计数器置位后，下一次计数则从0xffff直接跳到0，比较方便。但是，本能上不喜好这样的设计，没有任何特殊理由。
WC（写清）
主要与RC（读清）寄存器对比，相比较读清，写清可以在软件确信获取到信息后，再清除信息。需要注意的是，WC（写清）是与RC（读清）做选择，而不是和W1C（写1清）做选择。因为WC和RC都是对整个寄存器的操作，而W1C是对域段的操作，应用场景完全不同。
W1C（写1清）
最常用于“中断状态指示寄存器”。

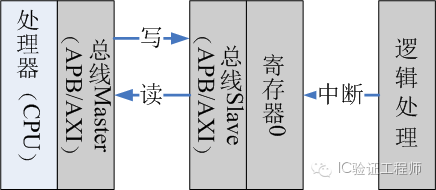

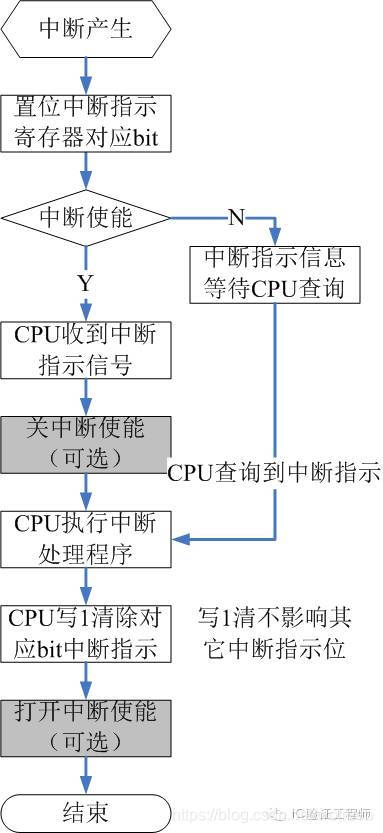

当中断发生时，逻辑发送中断“脉冲”给寄存器域段缓存。处理器收到中断线指示（中断使能场景）后，读取相应的“中断状态指示寄存器”，获取是哪个信息导致的中断。处理器依次处理中断对应信息，完成中断处理程序后，向对应域段的写1，清除对应域段。
一般W1C寄存器，与某个RW寄存器的域段一一对应，该RW寄存器为“中断状态指示使能寄存器”，一个bit的使能，对应一个bit的中断状态指示。

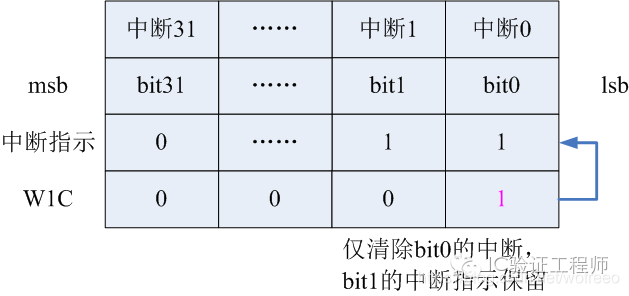

写1清的好处是，仅操作对应域段，而不影响其他域段的中断信息。

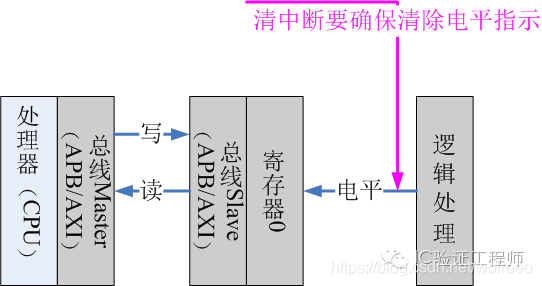

W1C（写1清）要小心“电平指示”中断。
对于“脉冲”指示的中断，中断信息缓存在寄存器域段里，如果清中断，系统中就不再有中断指示。但是，对于“电平指示”的中断，仅仅清除寄存器域段中的指示是不够的，还需要清除逻辑处理发出的持续电平信号。否则，即使清除了寄存器域段中的中断指示，逻辑处理的中断电平又会立刻将寄存器中的中断指示拉起。导致最终陷入“清中断->重新拉起中断”的死循环。
W1T（写1翻转）

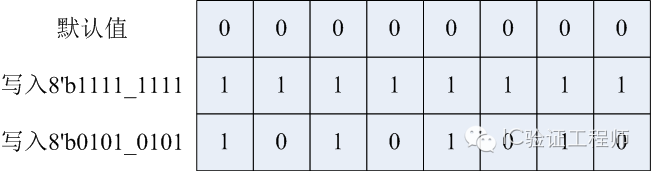

一个非常有意思的寄存器访问属性，最常用于“总线测试寄存器”。举例如下：
当“域段值”为8’hFF时，写入8’h55，读出8’hAA，证明总线（APB/AXI）读写正常。
W1（只写1次）
一般这样的寄存器应用于做“一次”操作的判断（flag）。应用该寄存器的需求分析：
1、 从便利性的角度分析：可以多个软件进程调用写，只要有一个写操作，写操作就记录，且屏蔽后续的写操作。在某些场景下，这样的设计会比较方便；
2、 从“安全性”的角度分析：某些特殊信息，如DDR初始化启动指示等，上电后，仅操作一次。
但是，从设计角度讲，这样的设计有些过于严格要求硬件，而放松软件。但是，硬件如何设计不合理，软件是没有办法挽回的。例如DDR初始化，可能在某些场景，需要执行两次，如果软复位操作不到对应寄存器，系统就可能挂死。因此，要慎用W1（只写1次）访问属性的寄存器。
其余寄存器访问属性
其余寄存器访问属性，不是特别常见，本文就不再赘述。虽然更多的寄存器属性，可以带来应用上的方便，但是也会带来理解上的障碍。从沟通的角度来看，我建议尽量少用不常见的寄存器属性。当然，哪些寄存器访问属性是常用的，哪些是不常用的，这个问题可以好好探讨。
