变电站一键顺控(二)

6 系统架构

在变电站部署监控主机、独立智能防误主机和Ⅰ区数据通信网关机，独立智
能防误主机与监控系统内置防误逻辑实现双套防误校核，Ⅰ区数据通信网关机为

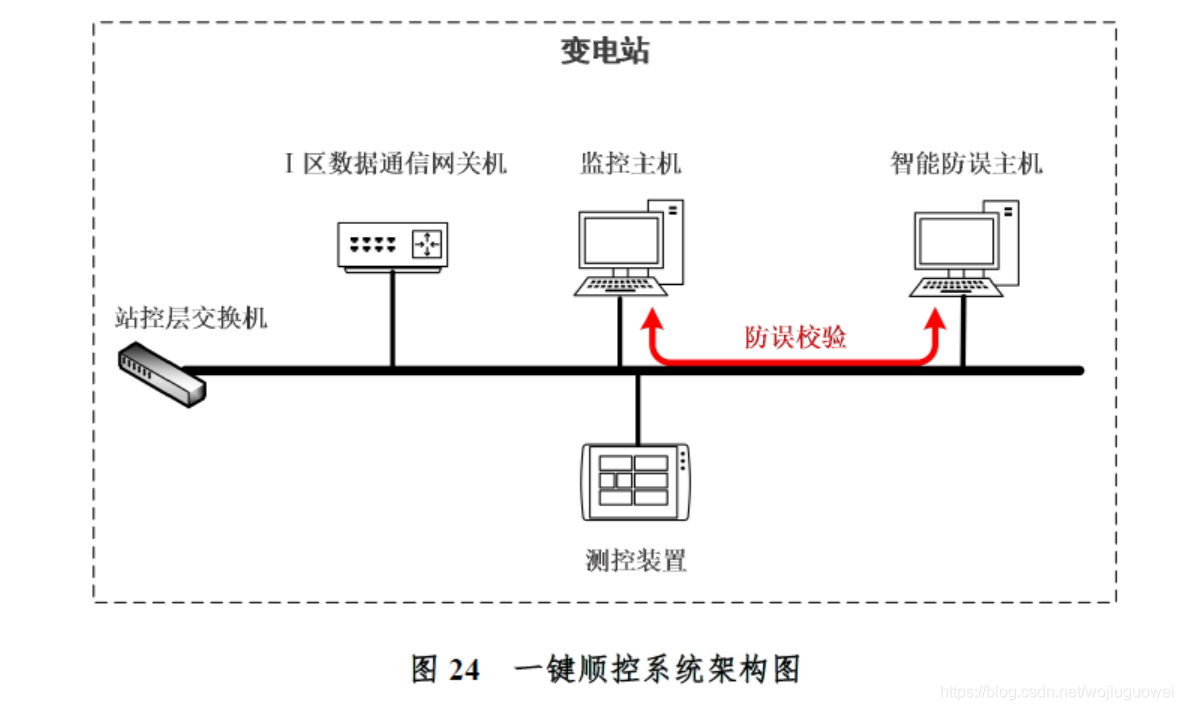

调控机构远方一键顺控提供通道。整体结构如图24 所示。







6.1 监控主机
（1）配置原则
若原监控主机可以进行一键顺控功能升级，则不增加监控主机；若原监控主
机不具备升级条件，应新增一台具有一键顺控功能的监控主机，可保留原监控主
机；若新增监控主机可替代原监控主机所有功能，应按原监控主机配置数量新增
具有一键顺控功能的监控主机，替代原监控主机；若原间隔层装置不支持新增监
控主机接入，则取消原监控主机，按原监控主机配置数量新增监控主机，由新增
监控主机实现一键顺控功能及原监控主机所有功能。
（2）功能要求
监控主机负责站内数据的采集、处理，应具备站内设备的一键顺控、防误闭
锁、运行监视、操作与控制等功能。
（3）通信协议
监控主机宜采用DL/T 860 标准通讯，通过站控层网络采集变电站实时数据，
下发控制信息；监控主机与Ⅰ区数据通信网关机通信，传输一键顺控数据；监控
主机与智能防误主机采用DL/T 634.5104 规约通信，传输防误数据；监控主机与
辅助设备监控系统采用UDP 协议通信，传输一次设备状态、测量信息等数据。

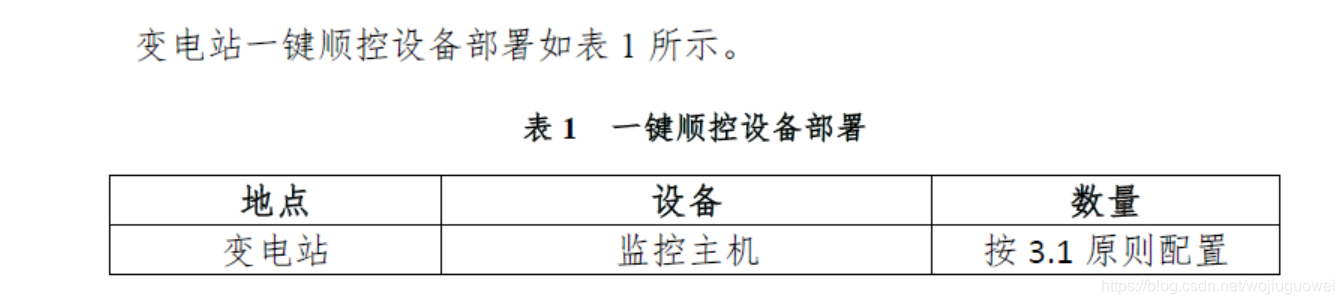

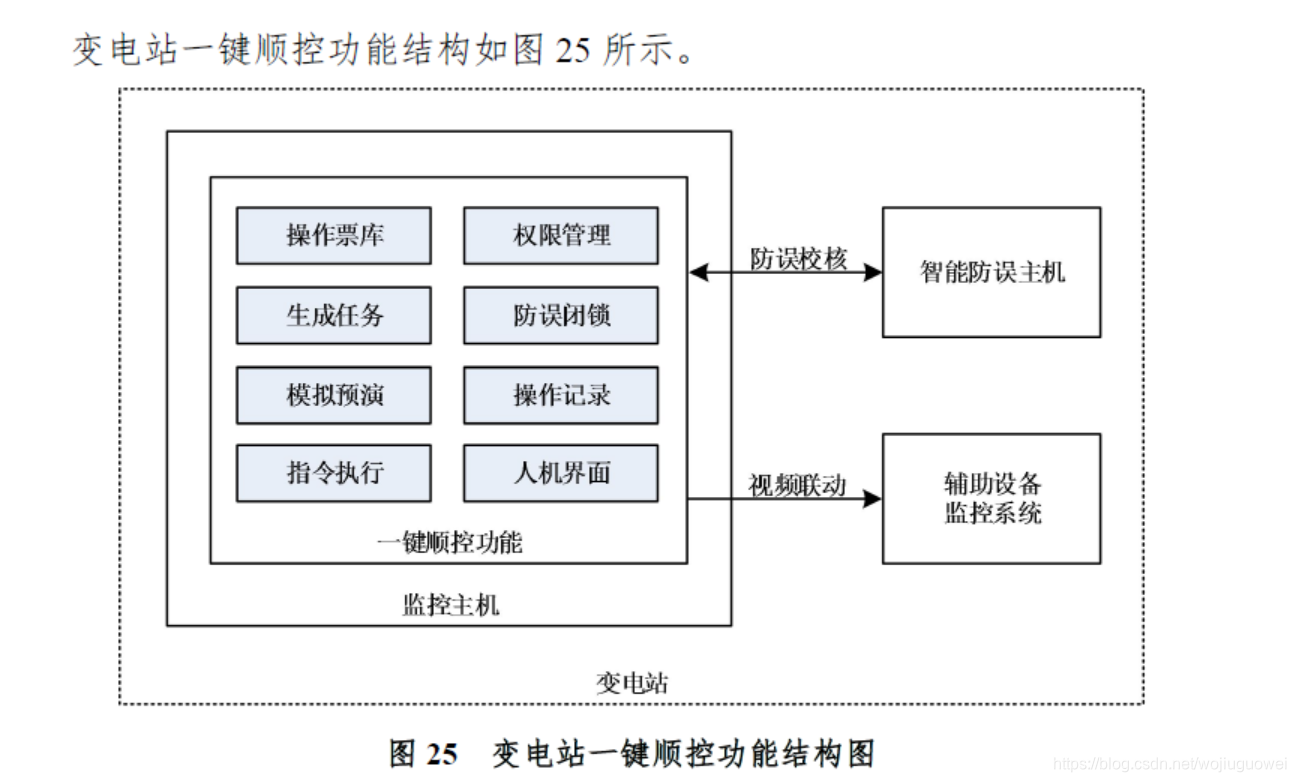

（5）实现方式
监控主机负责一键顺控操作票的存储和管理，实时接收和执行本地及调控机
构远方下发的一键顺控指令，完成生成任务、模拟预演、指令执行、防误校核及
操作记录等操作，并上送执行结果。
（6）防误闭锁
模拟预演和指令执行过程中采用双套防误机制校核的原则，一套为监控主机
内置的防误逻辑闭锁，另一套为独立智能防误主机的防误逻辑校验，以防止发生
误操作。两套系统宜采用不同厂家配置。模拟预演和指令执行过程中双套防误校
核应并行进行，双套系统均校验通过才可继续执行；若校核不一致应终止操作，
并提示详细错误信息。
（7）权限验证
监控主机应具备“口令+指纹或数字证书”双因子验证功能，对操作人、监
护人同时进行权限验证。
（8）安全防护
在变电站Ⅰ区数据通信网关机前端配置或接入原有纵向加密装置及路由器，
实现远方数据的安全接入。



6.2 Ⅰ区数据通信网关机
（1）配置原则
若原Ⅰ区数据通信网关机可以进行一键顺控功能升级，则不增加Ⅰ区数据通
信网关机，若原Ⅰ区数据通信网关机不具备升级条件，应新增一台具有一键顺控
指令转发、执行结果上送功能的Ⅰ区数据通信网关机。
（2）功能要求
Ⅰ区数据通信网关机应具备数据采集、处理、远传等基本功能，还应具备单
点遥控和一键顺控指令转发、执行结果上送等功能。
（3）通信协议
19
Ⅰ区数据通信网关机对下宜采用DL/T 860 标准通讯，采集变电站实时数据；
与地市公司自动化机房Ⅰ区集中监控服务器采用DL/T 634.5104 通信协议交互一
键顺控信息，采用DL/T 860 标准交互其他出站数据。



（5）实现方式
Ⅰ区数据通信网关机为调控机构远方一键顺控等功能提供通道和数据传输
服务。



6.3 智能防误主机
（1）配置原则
若变电站内没有配置独立五防主机，应新增一台智能防误主机；若原独立五
防主机可以进行一键顺控校核功能升级，则不增加智能防误主机；若原独立五防
主机不具备升级条件，应新增一台具有一键顺控校核功能的智能防误主机。若新
增智能防误主机可替代原独立五防主机所有功能，应由新增智能防误主机替代原
独立五防主机；若新增智能防误主机不能替代原独立五防主机，则保留原独立五
防主机，新增的智能防误主机仅实现一键顺控校核功能。
（2）功能要求
智能防误主机应具备面向全站设备的操作闭锁功能，应为一键顺控操作提供
模拟预演、防误校核功能。
（3）通信协议
智能防误主机与监控主机采用DL/T 634.5104 通信协议进行信息交互。

（5）实现方式
智能防误主机从监控主机获取全站设备状态，新增智能防误主机和原独立五
防主机并存时，新增智能防误主机从原独立五防主机获取地线、网门等虚遥信状
态。监控主机模拟预演时，智能防误主机根据监控主机预演指令执行操作票全过
程防误校核，并将校核结果返回至监控主机；一键顺控操作执行时，智能防误主
机对监控主机发送的每步控制指令进行单步防误校核，并将校验结果返回至监控
主机。
