【线性稳压电源的设计（一）】

学习目标：

线性稳压电源的设计思想

---

学习内容：

线性稳压源

理想下的线性稳压电源有以下特点：①输出阻抗为0；②输出电压恒定。
质量指标：反映了稳压源中对各项因素的抑制能力
①Vi的变化，输入电压（供电电压）的波动时Vo的变化，反映了输入波动时的抑制能力
②当负载电流变化时，Vo产生波动，等效为输出阻抗的变化
③温度系数
④输出
⑤载波电压

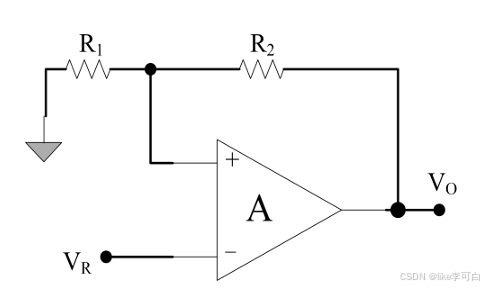

设计思想：同相放大器

参考此同相放大器，具有以下几个特征：
①Vo与供电电压无关，供电电压指的是放大器VCC，
②输出阻抗→0，Rof=Ro/（1+AF），A→
③Vo的温度系数跟随与Vi（VR）的温度系数，Vi的温度系数取决于基准电压温度系数

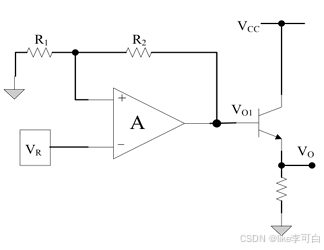

当以基准源电压为输入，可获得近似理想的电压源输出，但是，其输出电流较小，需做电流扩展。解决措施：射极跟随器。

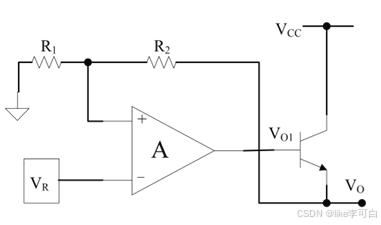

此时，温度系数受电压调整管Vo1影响，并且输出阻抗由（R1+R2）与跟随器射极电阻并联构成。于是将电路结构调整如下：

以上，为线性稳压电源的放大器视角。
通用结构（稳压电源视角）

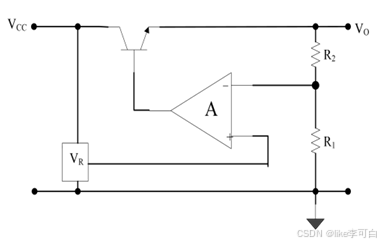

主要结构有：基准电压源、电压调整管（射极跟随管）、取样网络（负反馈网络）、误差放大器（集成运放）。
利用虚短特性，保障VFE（取样电压）与基准电压一致，用负反馈消除电压差，修调。

由于输入、电压调整元件、负载构成串联回路，故称串联型线性稳压源。

除此之外，还有快速启动电路与保护电路。

快速启动电路

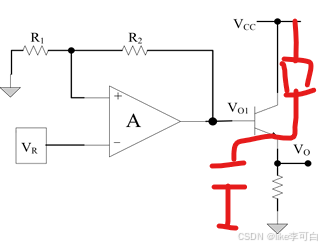

VCC对发射极输出电容进行预充电，当电路真正工作时，使得Vo能快速上升，当Vo上升到预期值时，再对快速启动电路断开。

保护电路

电路毁坏的主要原因
①供电电压太高，晶体管发生击穿。此时需要进行过压保护。
②超过最大电流，需要电流保护。
③由于能量会以热的形式释放出来，器件会发生过热，此时需要过热保护。

PN结单向导电性的原理：多数载流子远大于少数载流子，温度的上升会使得PN结发生热激发，导致空穴与电子成对出现，当出现的空穴与电子浓度不断上升时（300°），PN结中多子与少子浓度趋于一致，单向导电性消失，电路不会正常工作。
一般，设立的最高结温为175°。

过压保护应用性很少，在工程上，过压保护电路无法设计在芯片内部，且高压烧毁包含了非人为因素，比如雷击。

过热保护

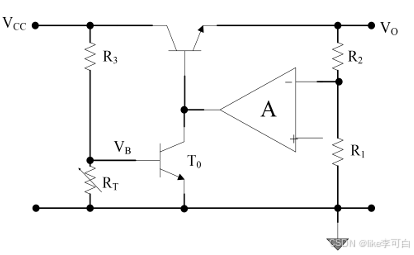

IC设计中，通常设定芯片最高结温为摄氏175度。热切断保护电路由R3、RT、T0构成，其中RT为温度电阻，通常由外延层体电阻（扩散电阻）承担，与T0发射结组合承担温度检测功能，当温度上升时，VB上升，正向结压降VBE下降，设定当温度达到175度时，T0饱和导通，电压调整管截止，达到切断输出的目的。

值得注意的两点：
①温度敏感元件应放在发热元件（电压调整管）旁边，检测其温度。
②切断和恢复应该有迟滞区，且两者温度不一致，恢复温度比切断温度低，利用迟滞电压比较器进行迟滞。

过流保护

过流保护分为：切断保护、限流保护、减流保护、安全工作区保护。

简单限流保护

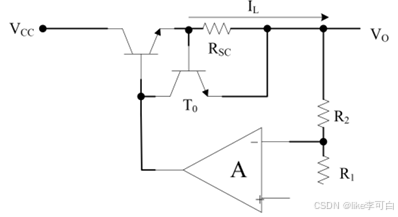

取样电阻RSC对负载电流取样，转换为电压信号，达到保护阈值则驱动保护晶体管T0导通，对负载驱动分流构成保护。
保护启动后，RSC上电压被正向结钳位输出电流被限定在保护阈值，当电压继续提升，电流继续增大时，多出的电流将经过T0（电压上升，T0的导通能力将增强）进行输出，Tl不变。
故称简单限流型保护，误差放大器输出阻抗对保护晶体管限流作用。

也可利用晶闸管的锁定效应，来构成保护电路。

安全工作区保护

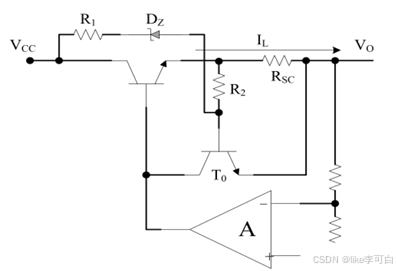

晶体管的极限工作条件包括最大工作电流、最大耗散功率，因此电流保护阈值应该随管压降的大小而调整。将保护启动电压分为两个组成部分，其一通过取样电阻RSC与负载电流建立联系，其二通过R1、R2分压与VCE建立联系。
当管压降VCE较大时，保护启动的阈值电流下降，保证晶体管的使用功率小于最大耗散功率，起到了安全区保护的作用。

由于有Iomax=Vbe/Rsc=（Vbe-aVce）/Roc
Vce为电压调整管两端电压，通过电阻R1R2进行分压，分压比为a。
当Pc↑，Vce↑，使得Iomax↓，以此来维持稳定。
稳压管的作用：当Vce较小时，不考虑功耗，只考虑容量，R1R2线路不起作用；

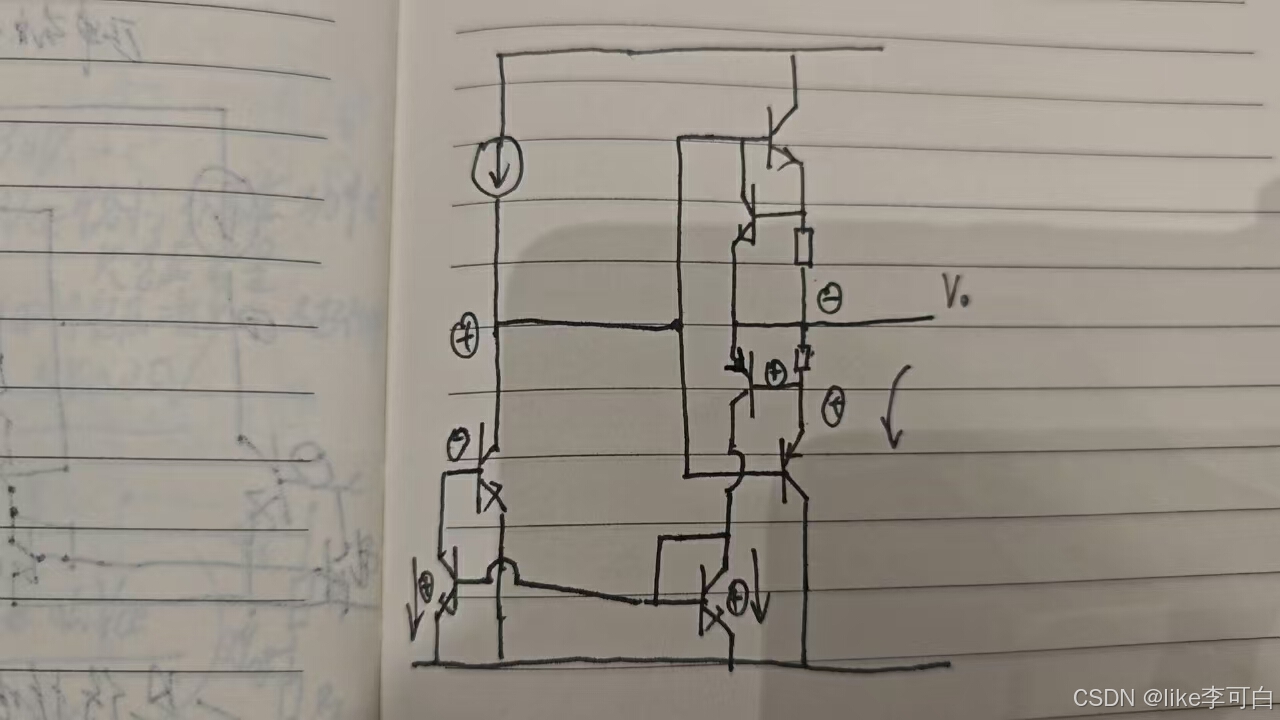

当输出为互补二极管时，安全工作区保护电路如下：

上半轴由于有电流源限流，所以电路结构如图，下半轴电路结构由于没有电流源进行限流，电路需要如此改进，如果只是简单的堆成结构，电路将发生短路。
改进电路效果如上图：当输出电流上升，保护二极管电流上升，利用电流镜投射到输入端，输入端电压减小，反向放大后电压增大，使得输出电压增大…
值得注意的是，一旦保护电路启动，整体电路的原有功能将不成立了，保护电路的作用，是为了电路不被烧毁。
