用状态构造工作流-案例

目录

概要

案例流程

实现

技术细节


概要

业务流程,根据其流转条件复杂程度,可以分别考虑实现方案。对于那种非常复杂的条件,即需要判断的结果需要获取较多的业务数据,例如,根据采购类型、采购来源、采购金额、不同时期采购量、采购人级别等进行判断的综合条件。目前,工作流技术也很难处理复杂条件的自动处理,大多数开源框架都做了简化,比如人为决定下一步把任务交给谁。

对于简单的条件,则可以采用状态控制即可,例如维修申请单状态。这种简单条件控制的流程,不采用工作流框架也可以自己实现。

案例流程

电信故障维修过程:用户通过电话或者网上申报故障,维修公司受理故障,支持自动受理和人工受理;受理后,首先通过自动化检测设备对线路进行初步自动检测,如果返回的错误类型无法自动修复,转人工处理;维修公司对该故障派工并产生派工单,维修工人收到派工单后,根据派工单上提供的故障类型以及地址上门维修;维修后,维修工人做消障操作;对用户回访,问题如果已经解决,流程结束,否则回到派工环节。

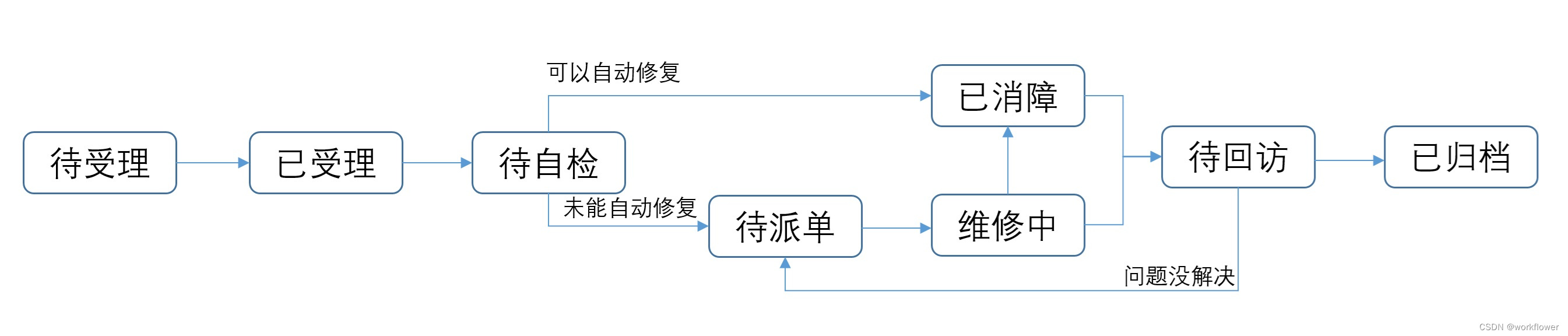

通过分析发现,维修过程可以抽象成故障维修状态的变化过程,具体而言就是维修申请单的状态。因此,系统可以仅采用一个表属性来表示。故障申请单状态变化如下图所示。

实现

  • 用一个维修申请单号贯穿整个流程的业务数据库表;
  • 状态表保存当前状态:维修申请单号、状态;如果采用覆盖的方式,则某一时刻只能保存当前最新状态,如果保存状态变化的整个过程,则还需要一个时间戳或者其他表示最新状态的字段;此外,还需要知道一个状态是否已经处理完的标识;时间戳和是否已处理完也可以考虑共用一个标识;
  • 上述状态变迁图,采用数据库表进行存储,相当于工作流模型,workflow model;
  • 工作流引擎,或者状态机算法步骤:每个任务完成后,需告知状态表任务已完成;对所有维修单状态表进行扫描,对已完成任务的工单进行处理,对照工作流模型,变迁到下一个状态,置成未完成标识;

技术细节

其实,上述工作流引擎可以有两种工作方式:主动和被动。主动方式下,系统可设置定时器或者类似方法主动扫描状态表。被动方式下,每个任务执行完后,业务模块需要调用引擎去计算下一个状态,业务模块和引擎之间耦合较大,但这种方式鲁棒性好。
